04АП04

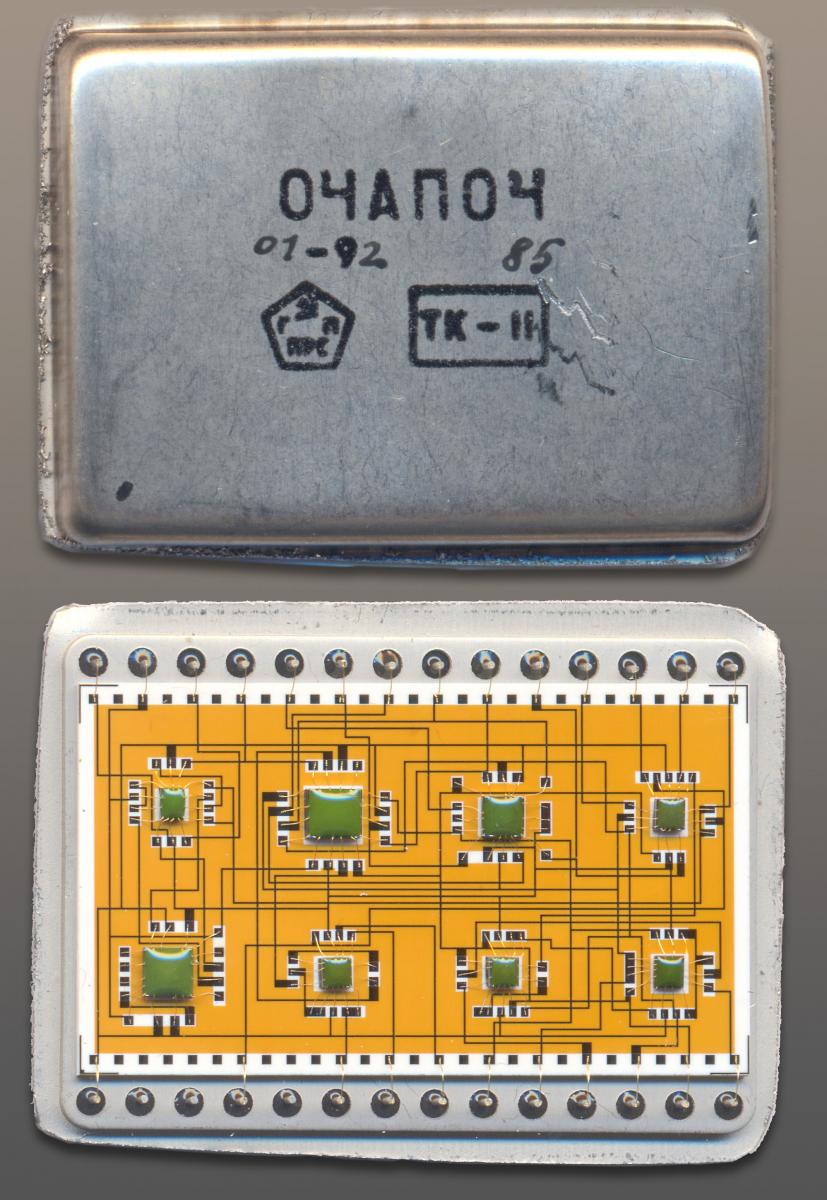

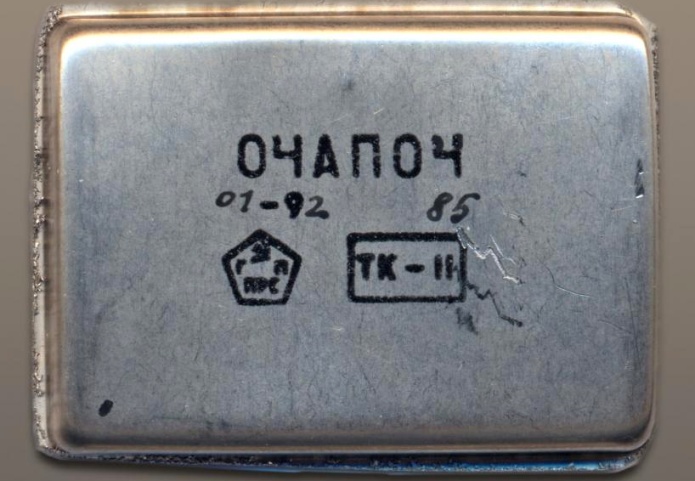

(фото с Форума радиодеталей)

Микросборка представляет собой формирователь кода управления аттенюаторами АРУ, применяется в радиоприёмной аппаратуре. Она содержит четырёхразрядный реверсивный счётчик, аналогичный счётчику микросборки 04АП01, и компаратор, служащий для защиты от переполнения счётчика и организации полуавтоматического режима работы, а также делитель на 96 для формирования постоянных времени АРУ.

Принципиальная схема на неё, с сайта РПУ Бригантина; за сбор материала хочу выразить благодарность Андрею Иванову aka UB1ABB.

Разработана она в Омском НИИ Приборостроения, а выпускалась Омским приборостроительным заводом имени Н.Г. Козицкого, ныне прекратившим существование.

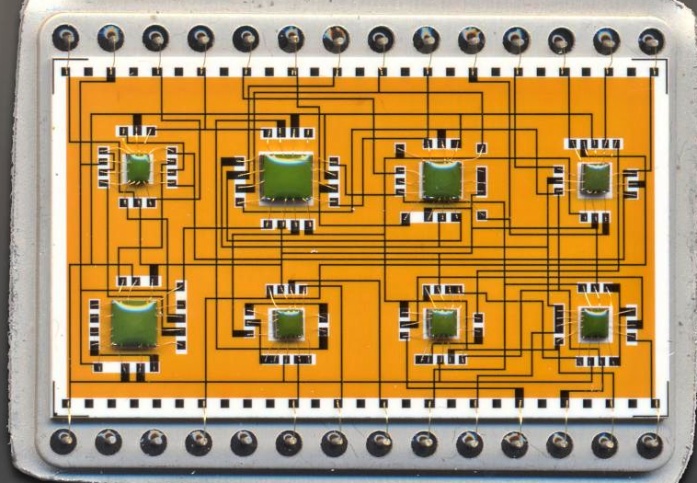

(фото с Форума радиодеталей)
