04АР01

микросборка 04АР01

Микросборка управления матричным дисплеем, совместно с 04КТ06.

Состоит из четырех регистров (каждый реализован на двух микросхемах 765ИР11) и двадцати транзисторных ключей на основе сборок 129НТ1. Напряжение питания 5 В. Внутренняя схема, с сайта РПУ Бригантина.

Производитель - Омский приборостроительный завод имени Н.Г. Козицкого, ныне прекративший существование.

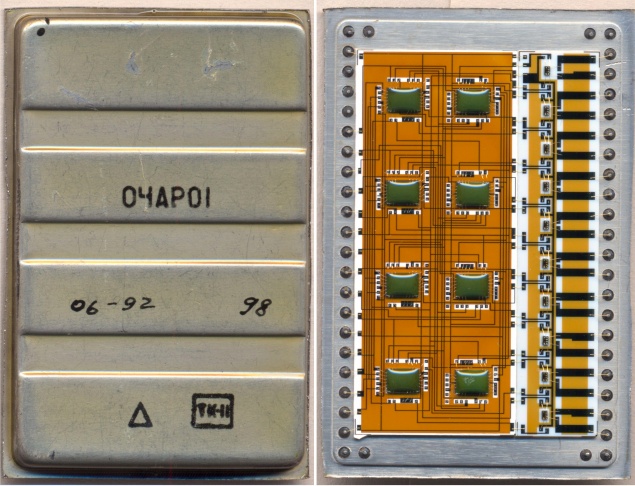

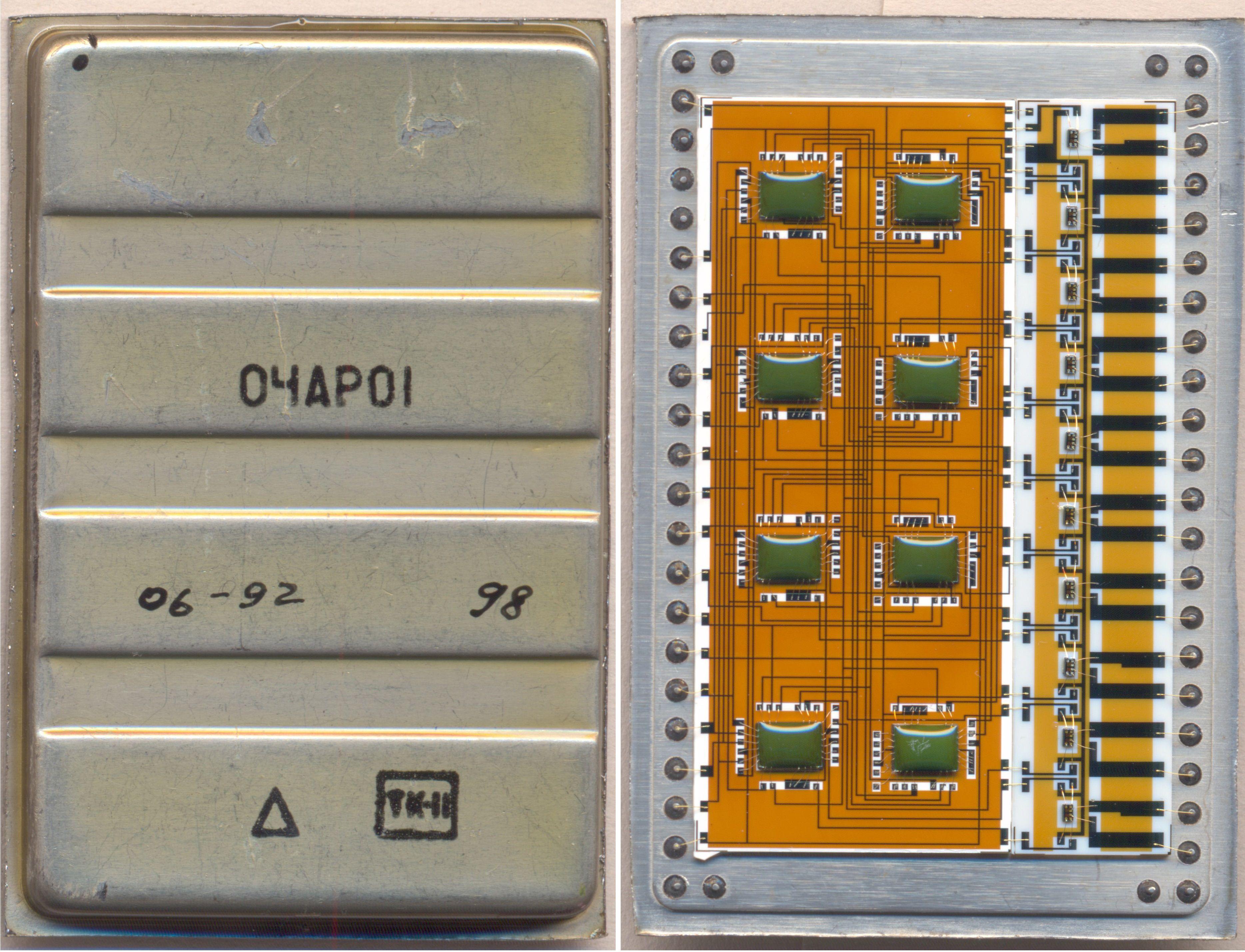

микросборка 04АР01

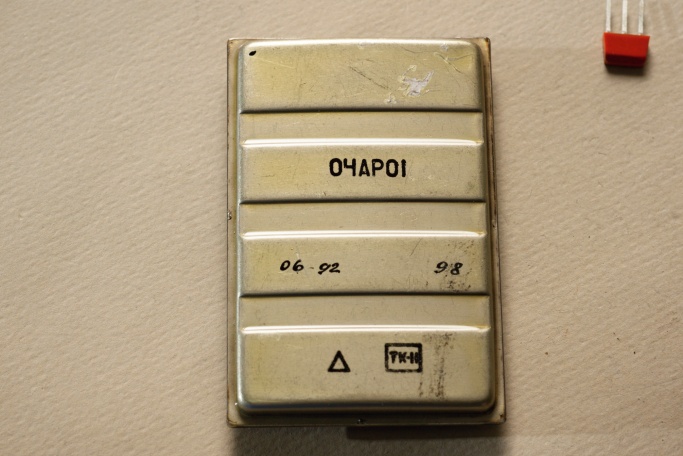

(фото с форума "Портативного ретрорадио")

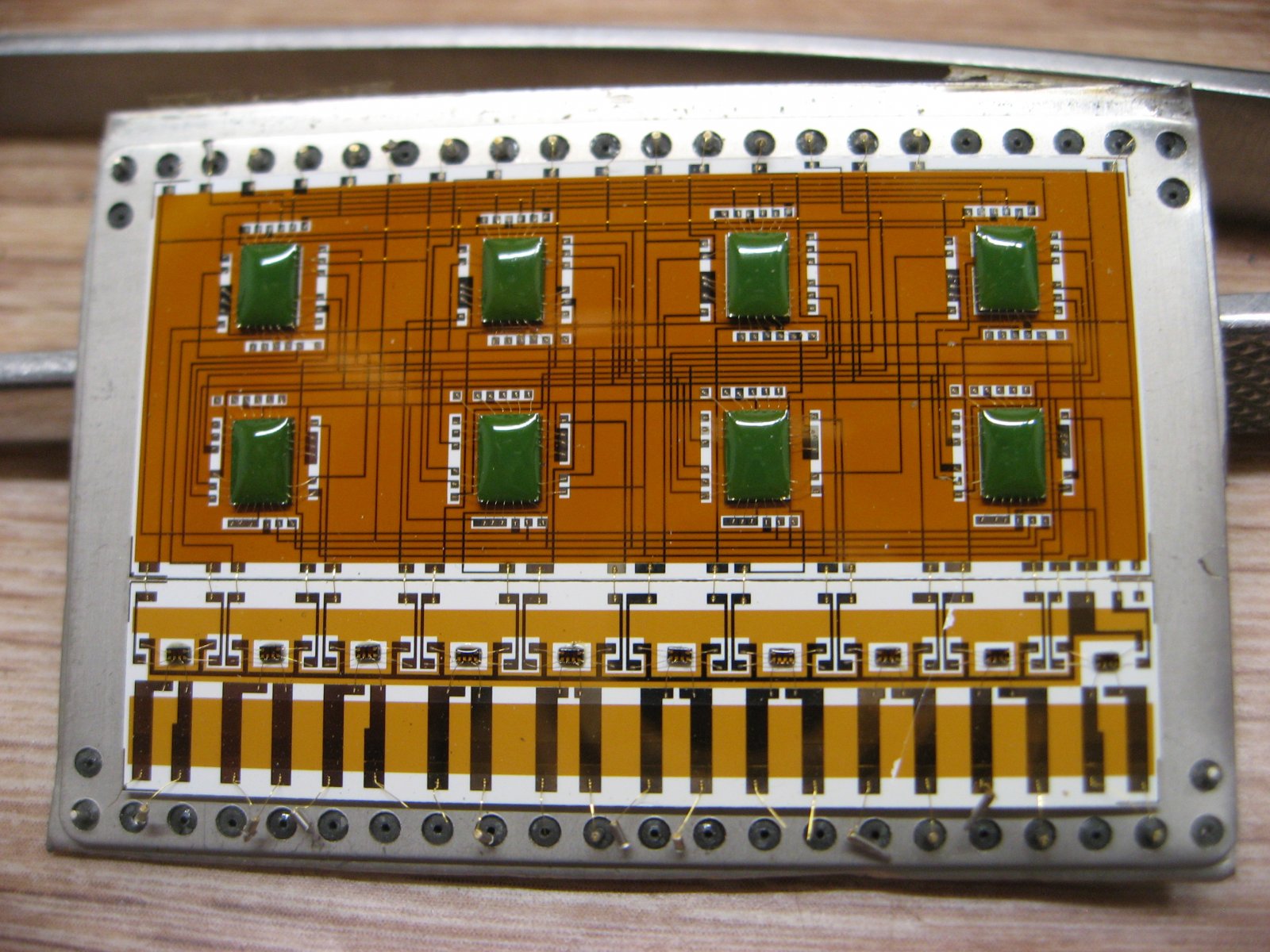

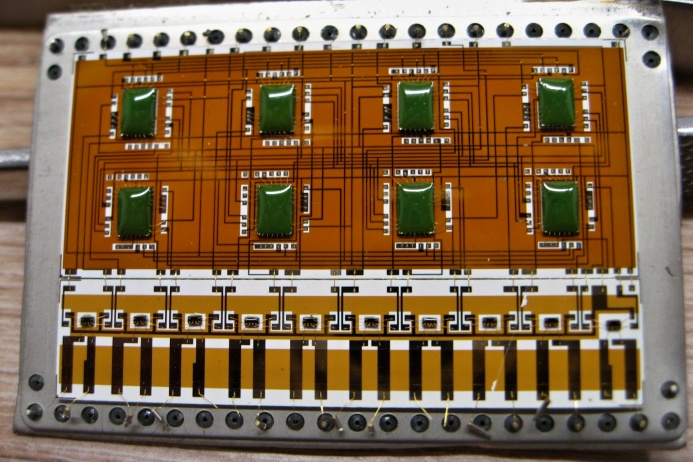

(фото с Форума радиодеталей)
