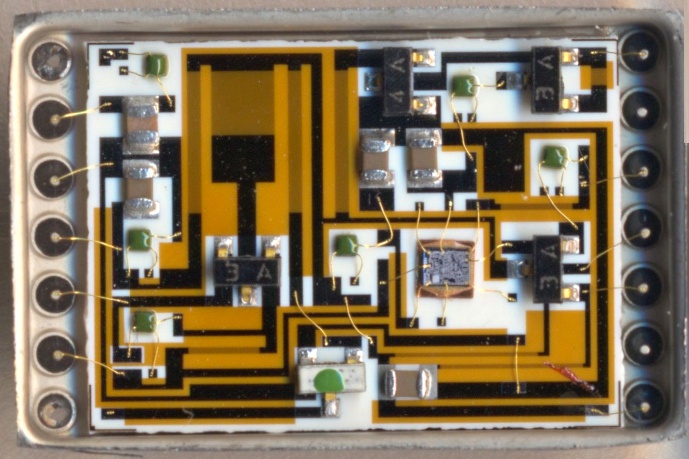

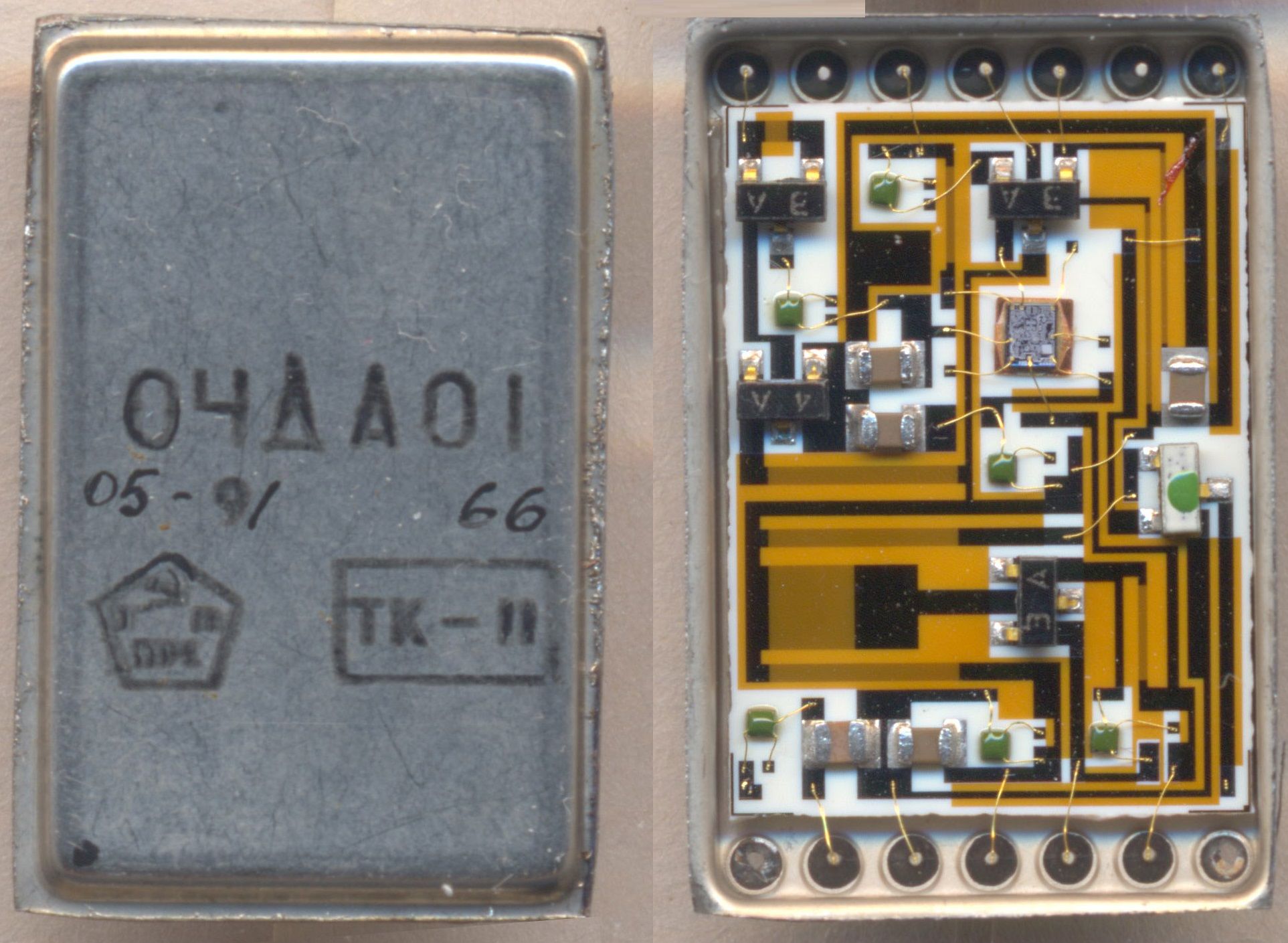

Управляющее устройство системы защиты от помех: работа в качестве управляющего устройства защиты входа РПУ. Внутренняя схема, с сайта РПУ Бригантина. Применяется, как уже можно догадаться, в РПУ "Бригантина". Производитель - Омский приборостроительный завод имени Н.Г. Козицкого, ныне прекративший существование. |
![]() |
![]() |
Напряжение питания +15 В |
![]() |
Уровень входного напряжения 10 В |
![]() |
Напряжение стабилизации на входе детектора 500-700 мВ |
![]() |
Остаточное напряжение на выходе детектора 110 мВ |
![]() |
Опорное напряжение - 100 мВ и 400 мВ |
![]() |
Температура окружающей среды -30...+70 °С |
(фото с сайта Радиоприемник "Бригантина")
