Микросборка представляет собой импульсно-фазовый детектор. Предназначена для управления
частотой частотой перестраиваемого генератора.
Импульсно-фазовый детектор выполнен по схеме выборка-запоминание. На детекторе
сравниваются два импульсных сигнала: с генератора опорных частот (ГОЧ) и с выхода
делителя с переменным коэффициентом деления (ДПКД). По сигналу ГОЧ формируется
пилообразное напряжение, а сигнал ДПКД коммутирует ключ, через который пилообразное
напряжение проходит на запоминающее устройство и далее на выход микросборки.
При равенстве частот сравниваемых сигналов на выходе микросборки имеется
постоянное напряжение, при отличии - биения, амплитуда и частота которых
зависят от настройки частот.
Применялась она в составе радиорелейных станций Малютка, Малютка-2, Азид-5А, Р-415.
Производитель -
Омский радиозавод им. Попова.
(фото Александра Назаренко)

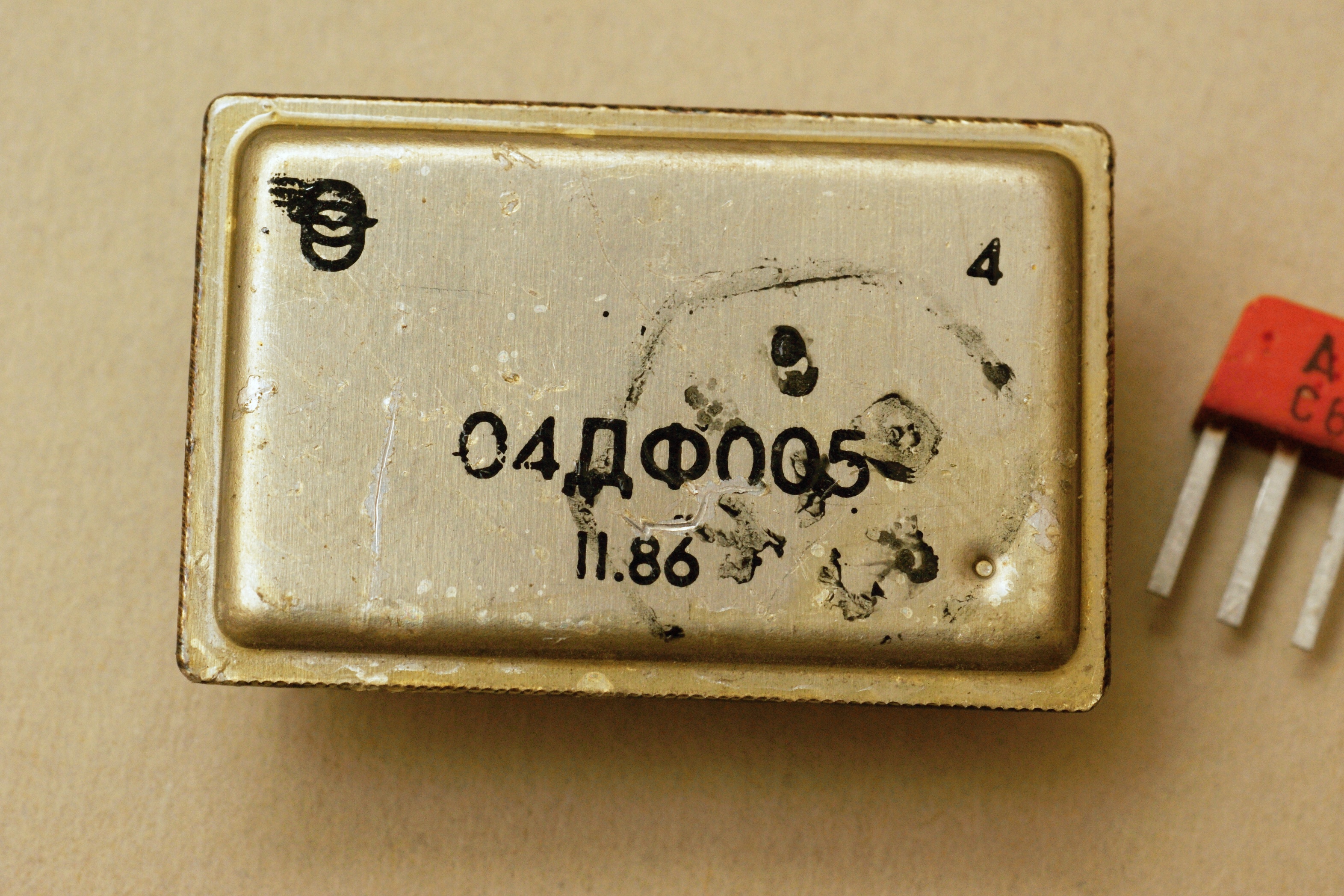

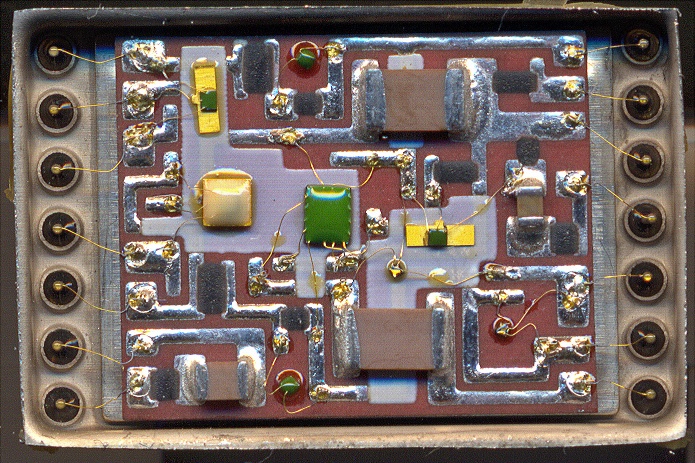

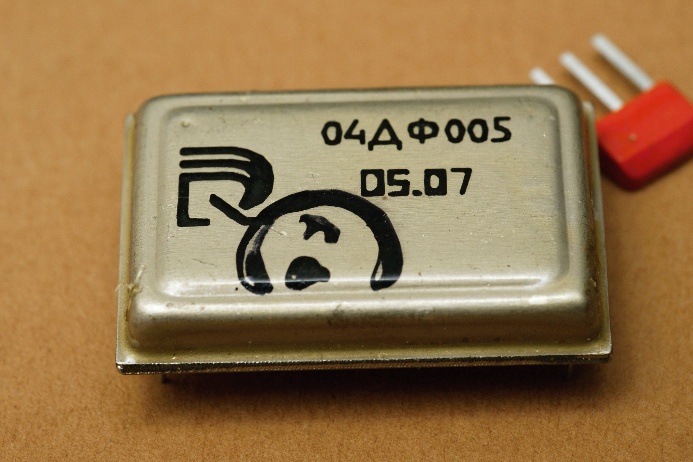

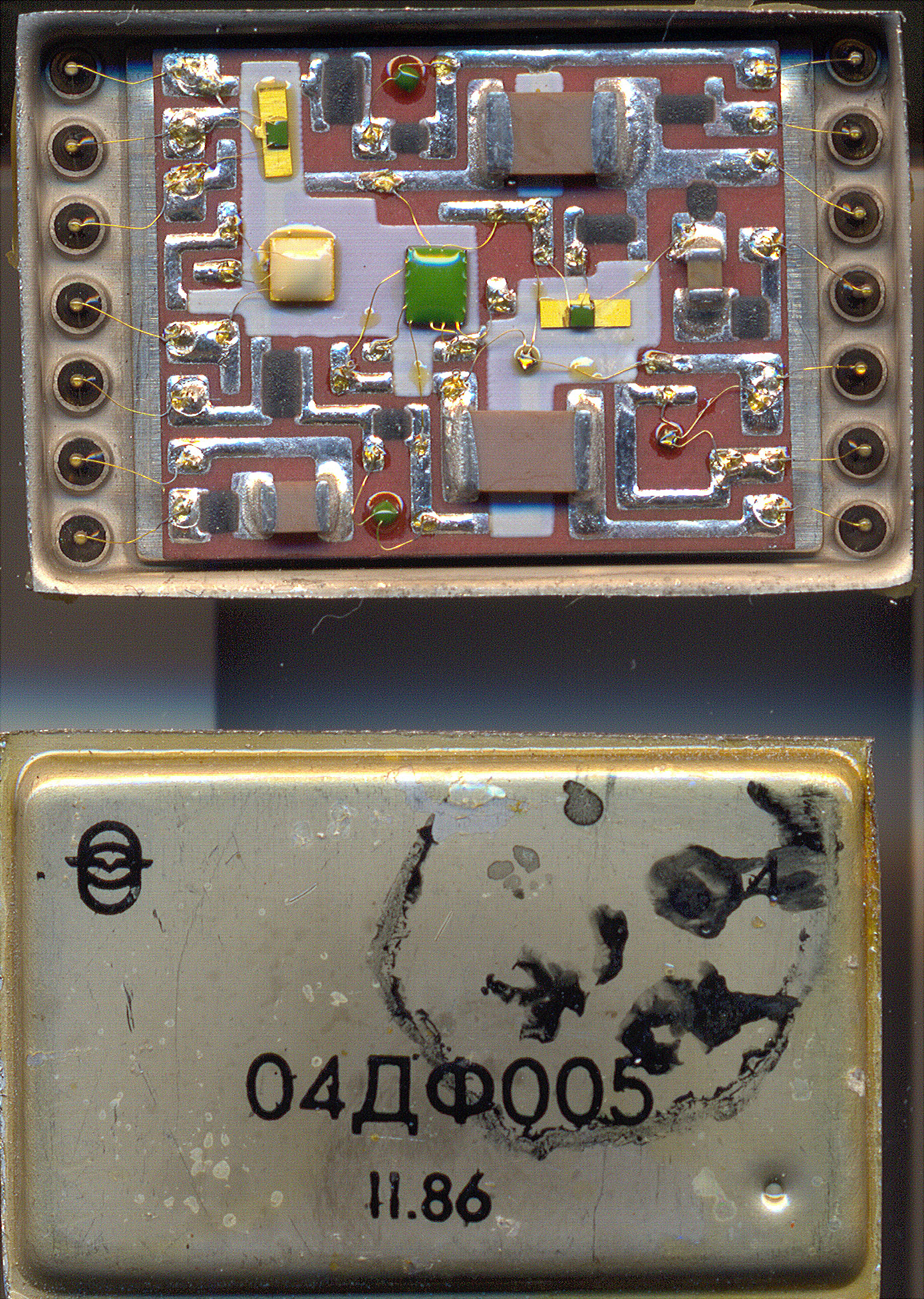

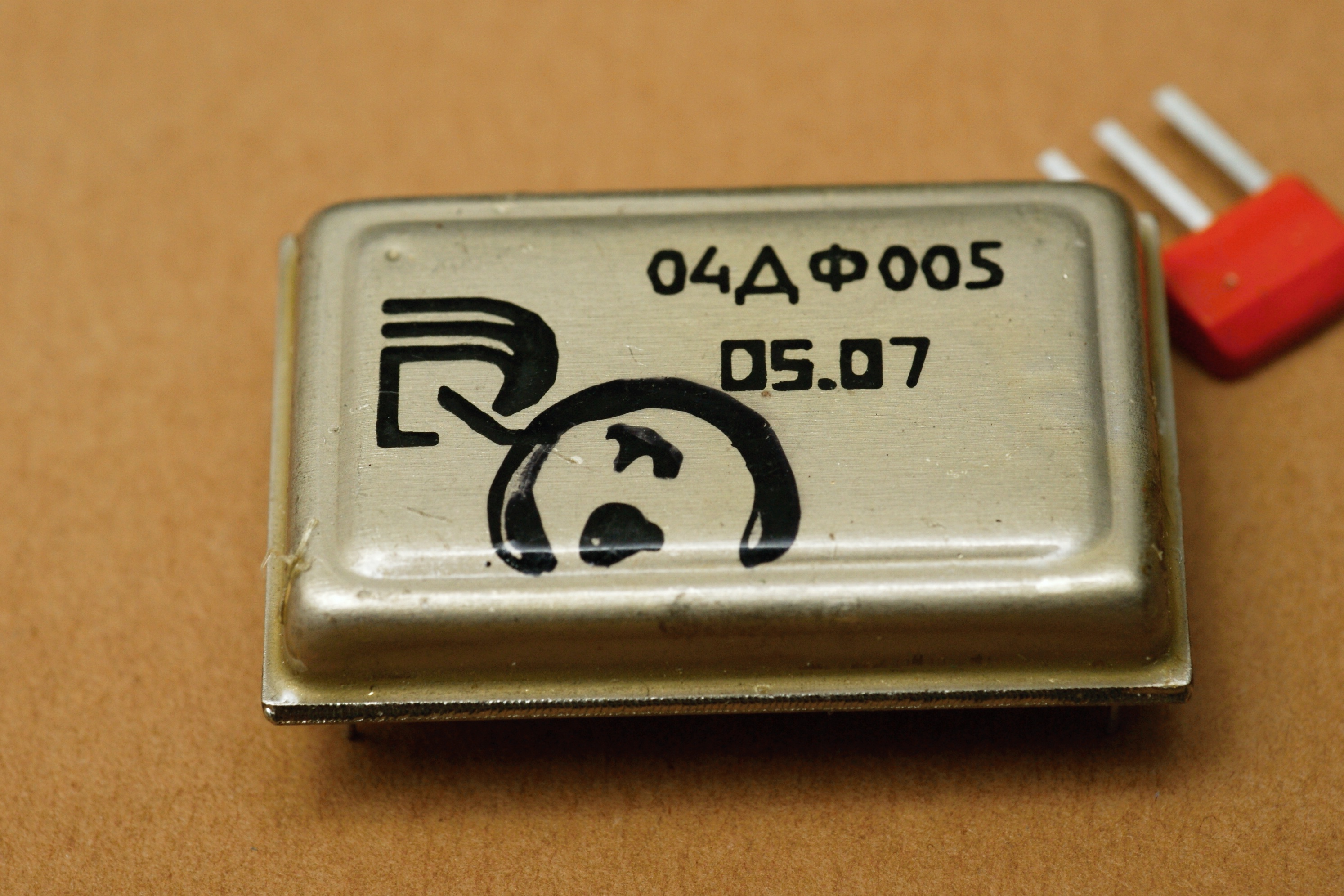

Интересный образец из XXI века, с логотипом того периода, когда завод предпочитал называться РЕЛЕРО:
