04ДП006

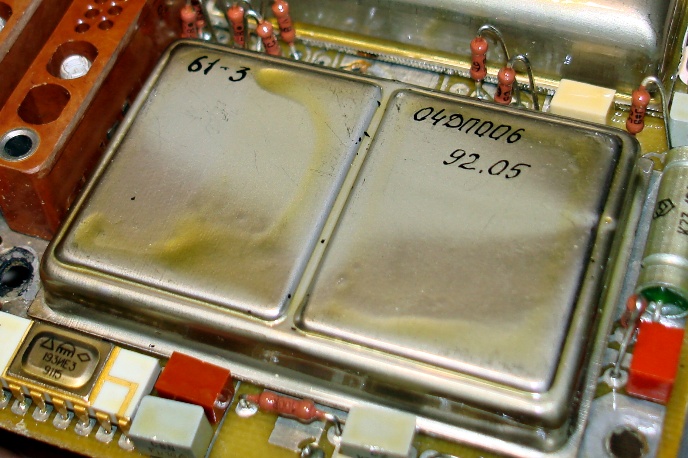

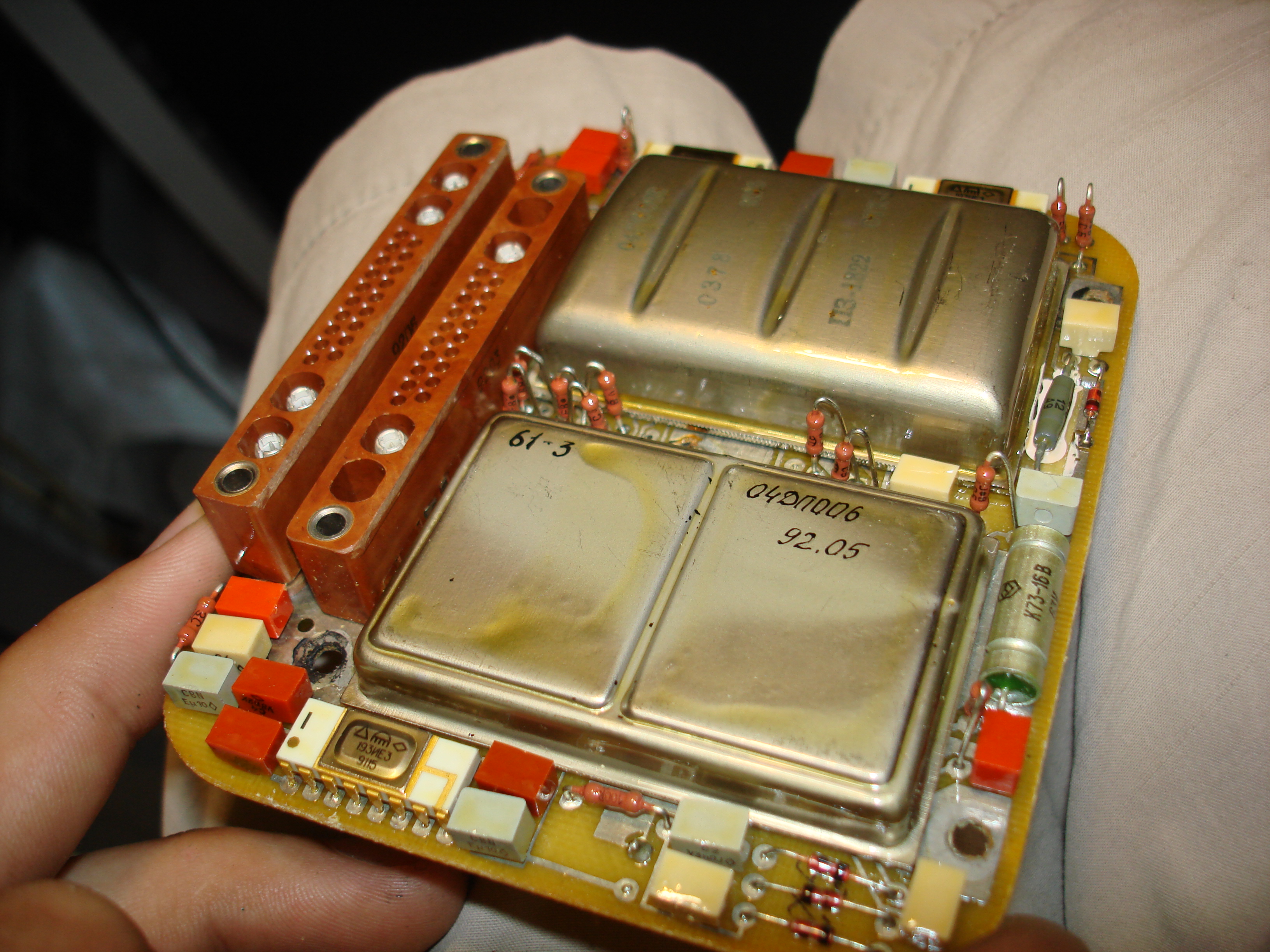

Микросборка-детектор. Технические условия на неё. Применялась в синтезаторе радиостанций типа Р-163.

Разработчиком её был Воронежский НИИ связи, а выпускал Ярославский радиозавод.

Электрические параметры (при Токр = +25°С)

Максимальное выходное напряжение на выходе 1 - не менее 17 В
Максимальное выходное напряжение на выходе 2 - не менее 17 В
Минимальное выходное напряжение на выходе 2 - не более 1,5 В
Минимальное выходное напряжение на выходе 1 - 1,5...3,3 В
Ток потребления по цепи питания 1 - не более 3 мА
Ток потребления по цепи питания 2 - не более 1,5 мА
Длительность импульсов - не более 400 нс
Время заряда и разряда запоминающего конденсатора - 4...6 мс
Ток утечки в цепи запоминающего конденсатора - не более 20 нА

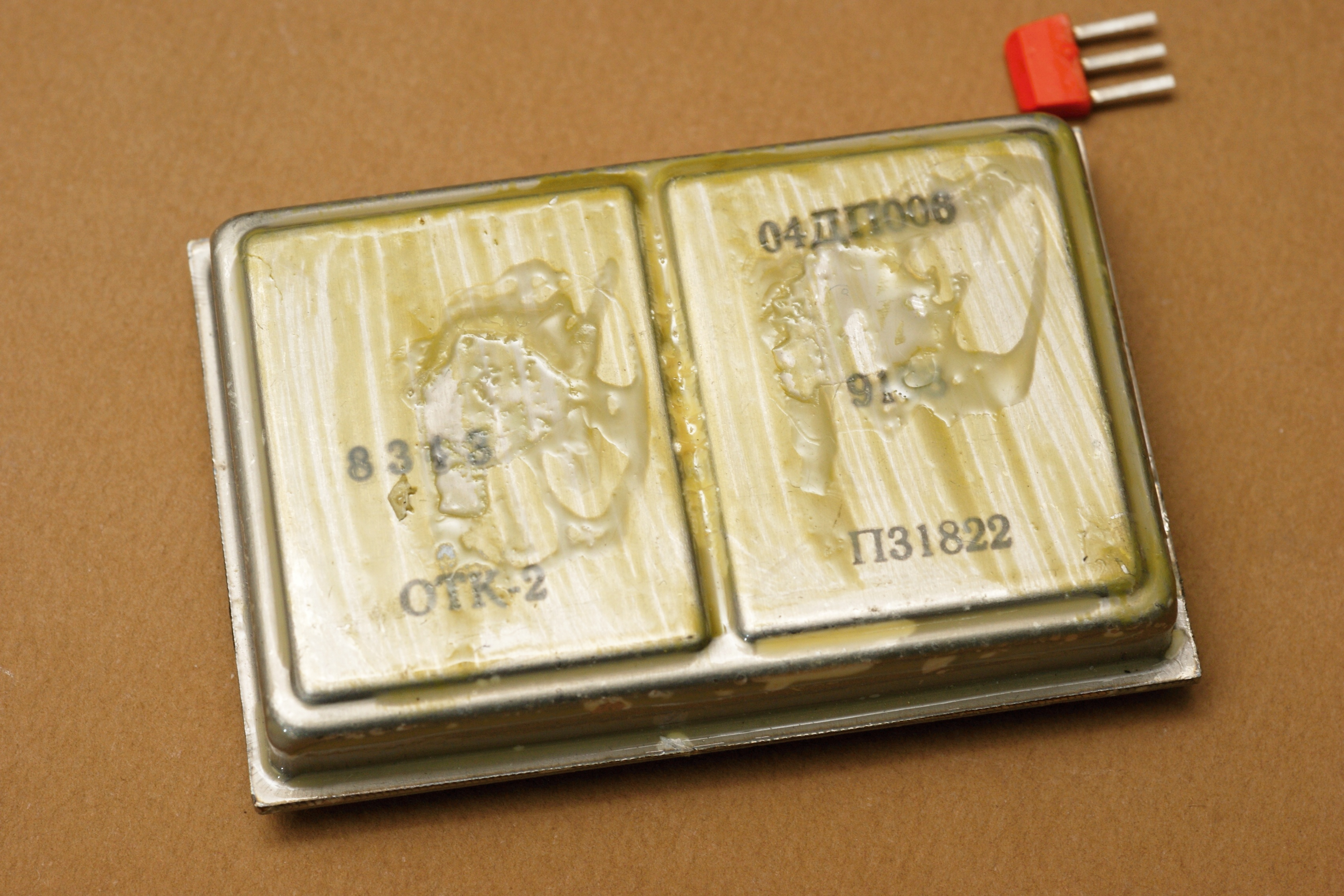

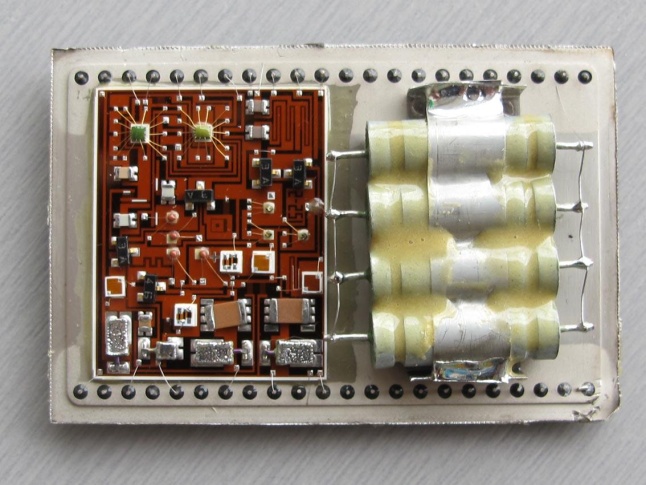

Внутри у неё, довольно внезапно, весьма габаритная сборка обычных выводных пленочных конденсаторов:
