04ЕМ002

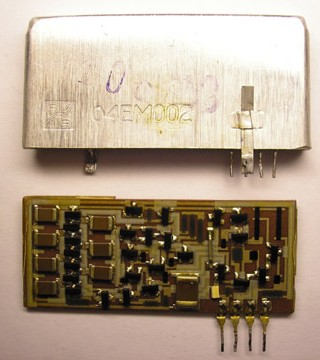

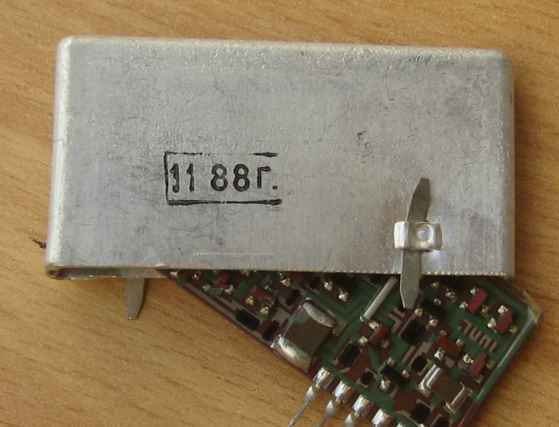

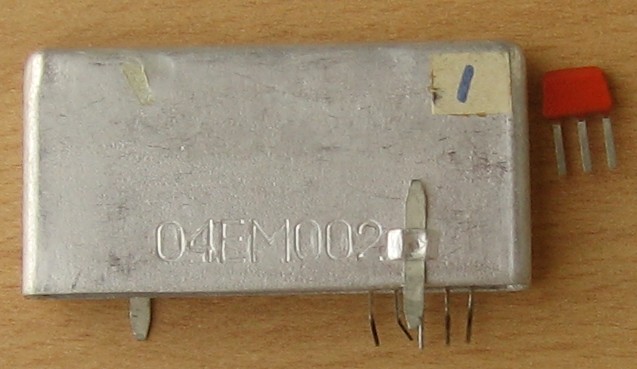

Очень необычная по конструкции микросборка, в алюминиевом "чехле":

Назначение - бестрансформаторный преобразователь постоянного напряжения (конденсаторный умножитель) со стабилизацией для питания варикапных матриц в блоках электронной настройки радиоэлектронной аппаратуры широкого применения.

Микросборка разработана для магнитолы Рига-111 (МЛ-6102) в КБ «Орбита» ПО «Радиотехника». Ведущий конструктор разработки – А. Горюнов. Микросборка заменила блок ПН-15, применявшийся в предыдущих моделях аппаратуры (Рига-104, Салют-001, Рига-110). Производили ее вначале в цехе микроэлектроники RRR, затем, до окончания производства магнитолы МЛ-6102 (1991 г.), на заводе «Элмира» (бывш. Рижский опытный завод функциональной микроэлектроники) ПО «Радиотехника».

Микросборка применялась также в копии рижской магнитолы, выпускаемой на заводе Курганприбор под названием Аэлита-102. Применялась микросборка и в магнитоле Медео-102 производства Петропавловского радиозавода им. Кирова.

Вот заметка об этой микросборке из журнала "Радио", №7 1984г. :

Микросборка 04ЕМ002

   Микросборка 04ЕМ002 представляет собой маломощный бестрансформаторный преобразователь низкого постоянного напряжения в более высокое. Он предназначен для использования в радиоэлектронной аппаратуре широкого применения в качестве источника высокостабильного постоянного напряжения.

   Как источник питания варикапной матрицы в блоке электронной настройки радиоприемника микросборка 04ЕМ002 имеет ряд преимуществ по сравнению с широко использующимся для этой цели в настоящее время блоком ПН-16. Она значительно меньше по габаритам и массе, обладает пониженным уровнем электромагнитного излучения, отсутствием сопровождающего ее работу звука высокого тона, в три раза более высоким КПД (70 %), а расширенные пределы напряжения питания и рабочей температуры позволяют использовать микросборку и в автомобильных радиоприемниках.

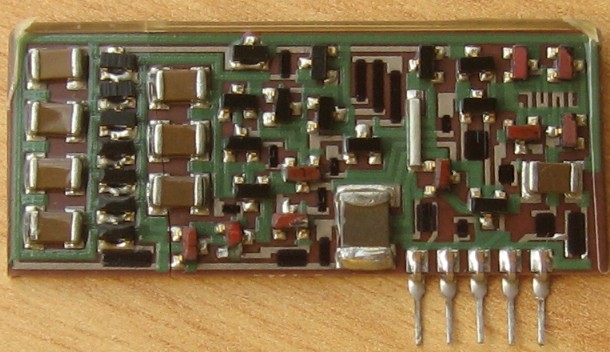

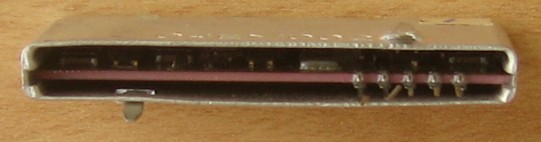

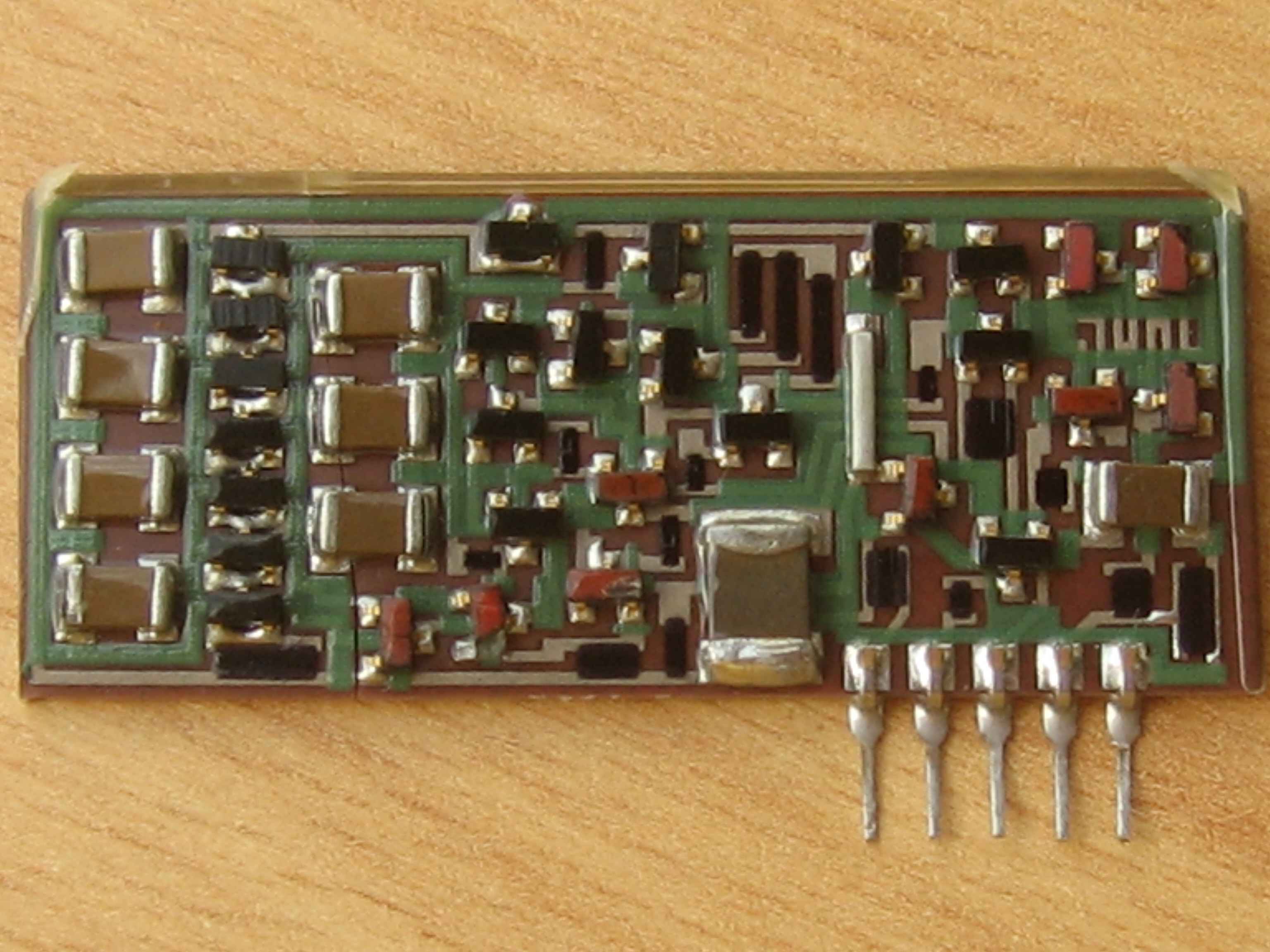

  Конструктивно микросборка выполнена в виде платы с компонентами, изготовленными по технологии гибридных интегральных схем. Плата помещена в алюминиевый экранирующий кожух и залита компаундом.

  Габаритный чертеж микросборки изображен на рисунке. Ее масса не превышает 16 г.

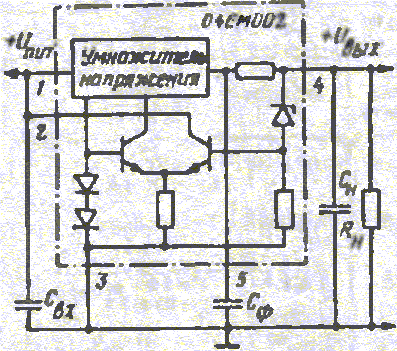

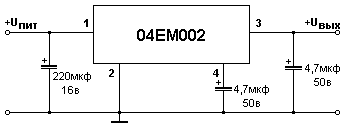

  Функциональная схема и типовая схема включении микросборки:

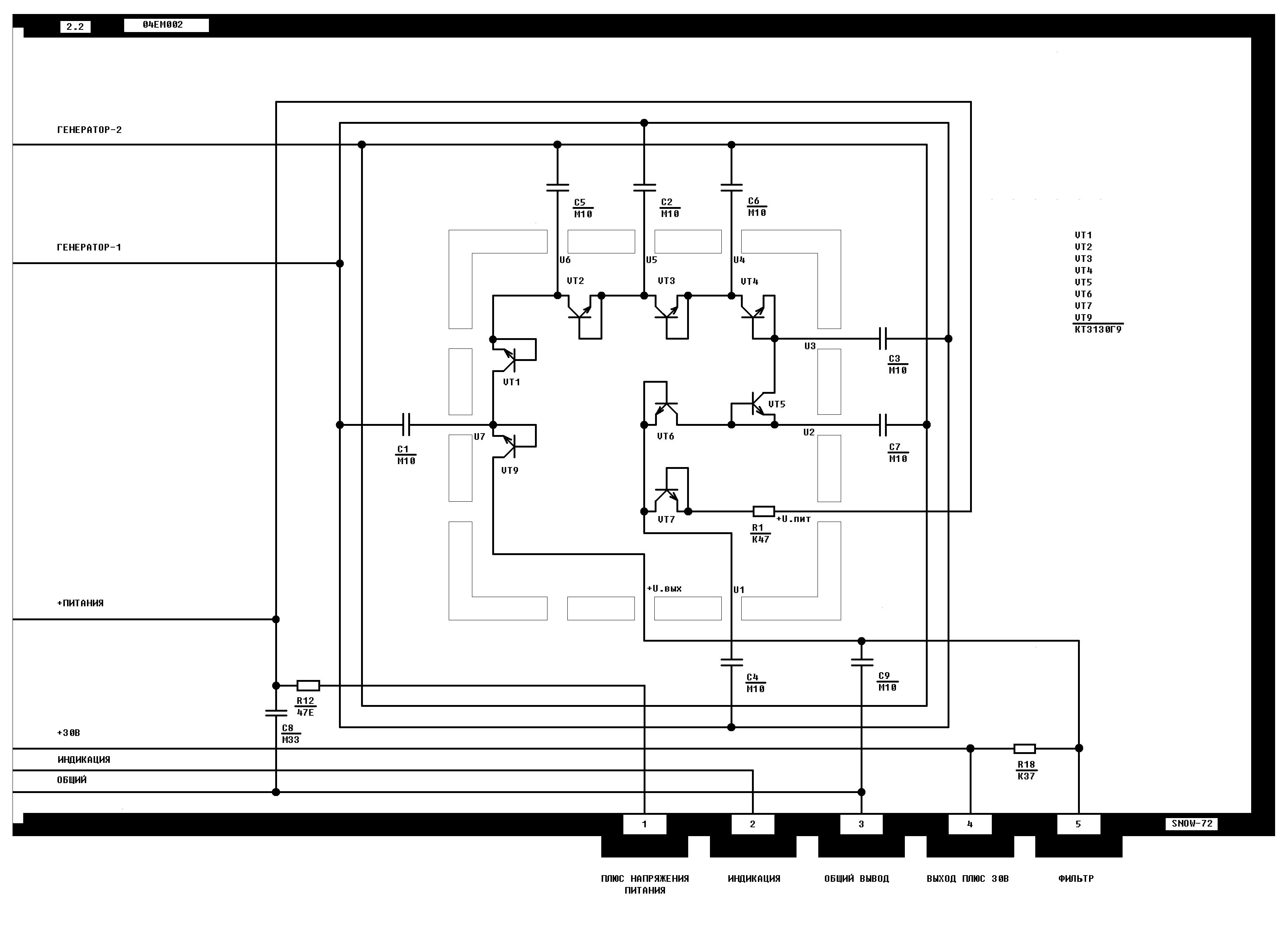

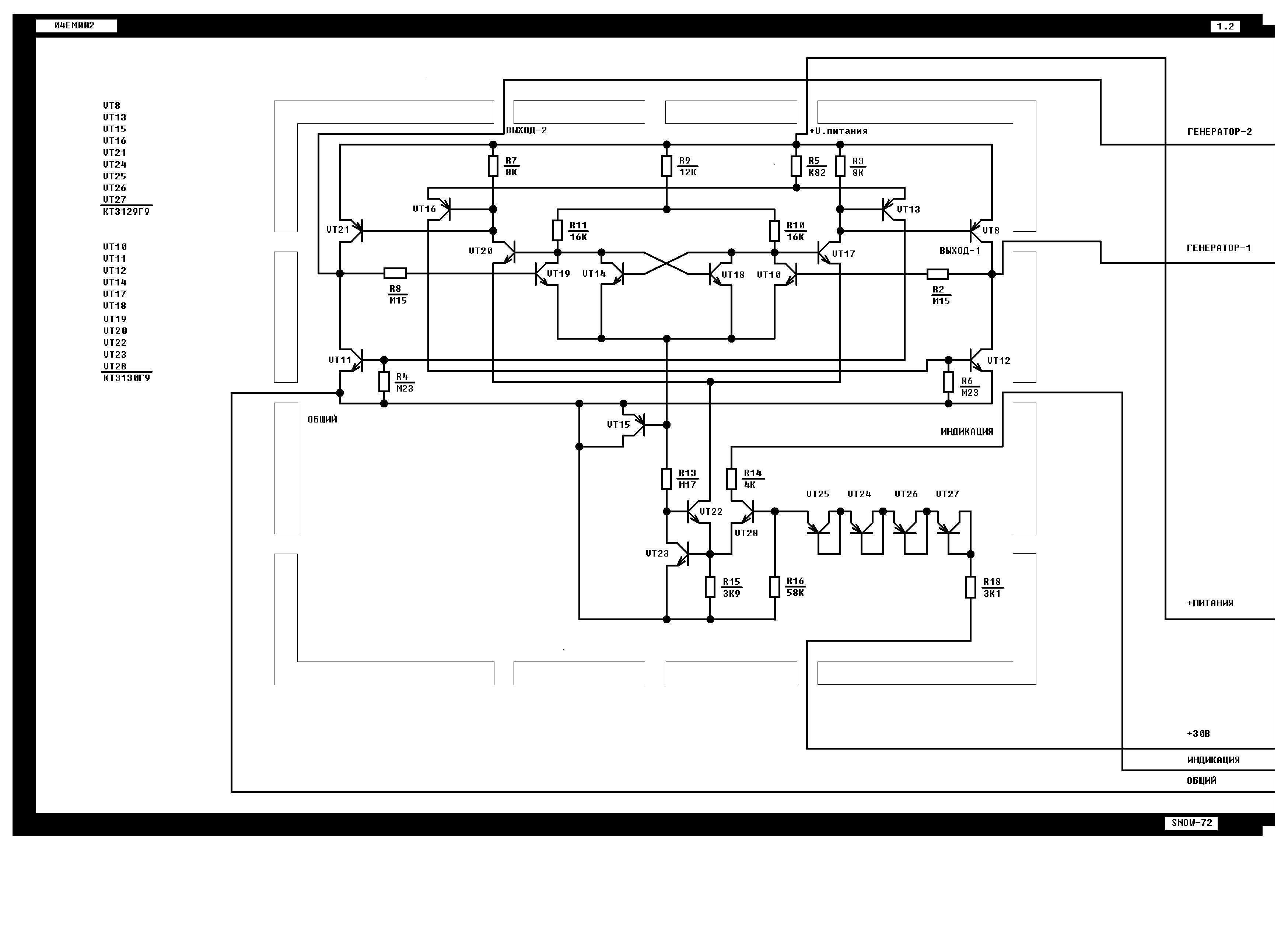

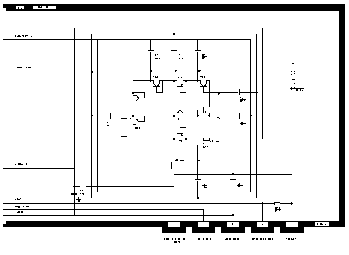

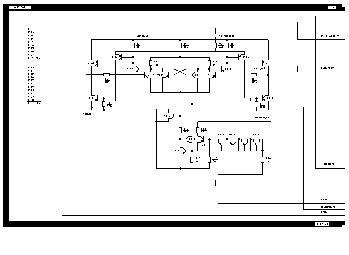

   Преобразователь напряжения состоит из умножителя, содержащего семизвенную диодно-конденсаторную цепь с узлом управления перезарядкой конденсаторов, и цепи отрицательной обратной связи для стабилизации выходного напряжения.

   Внешние конденсаторы служат для сглаживания пульсаций напряжения на входе и выходе микросборки.

   Микросборка допускает эксплуатацию с сохранением электрических параметров при температуре от —25 до +55 °С (транспортирование и хранение при температуре от —50 до +60 °С), в условиях вибрационных нагрузок на частотах до 60 Гц при максимальном ускорении до 5 g и в условиях повышенной влажности до 98%.

Электрические параметры микросборки сведены в таблицу:

Параметр Условия измерения Значение
Напряжение питания, В Сопротивление нагрузки, кОм мин. ном. макс.
Напряжение питания, В - 62 5,6 - 15,0
Выходное напряжение, В 5,6 62 29,8 30+0,1 30,2
Потребляемый ток, мА 5,6 62 - 4,8 6
Ток нагрузки, мА 5,6 - 0 - 0,5
Изменение выходного напряжения, мВ, при изменении:
напряжения питания от 5,5 до 15,6 В - 62 - 60 100
сопротивления нагрузки от 62 до 220 кОм 5,6 - - 40 100
Изменение выходного напряжения при изменении температуры на 1°С, мВ 5,6 62 - +3 +10
Уровень электромагнитного излучения на расстоянии 3 см, мкВ/м 9 62 - 100 400

   Два лепестка кожуха микросборки служат для крепления ее к печатной плате и должны быть электрически соединены, как и вывод 3, с общим проводом аппарата.

   Материал подготовили А. Горюнов, А. Семикин, г. Рига

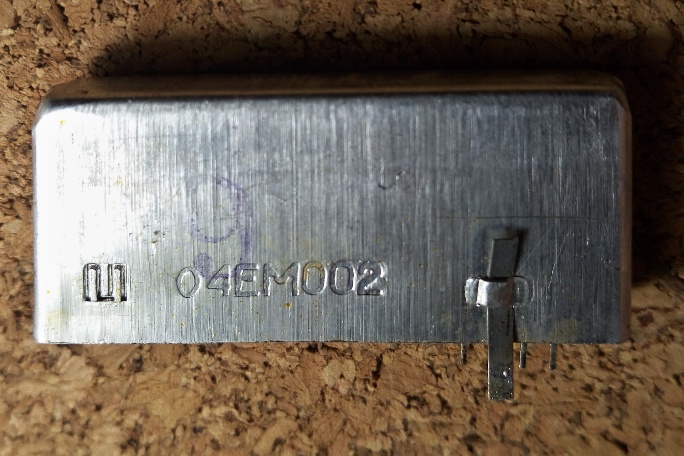

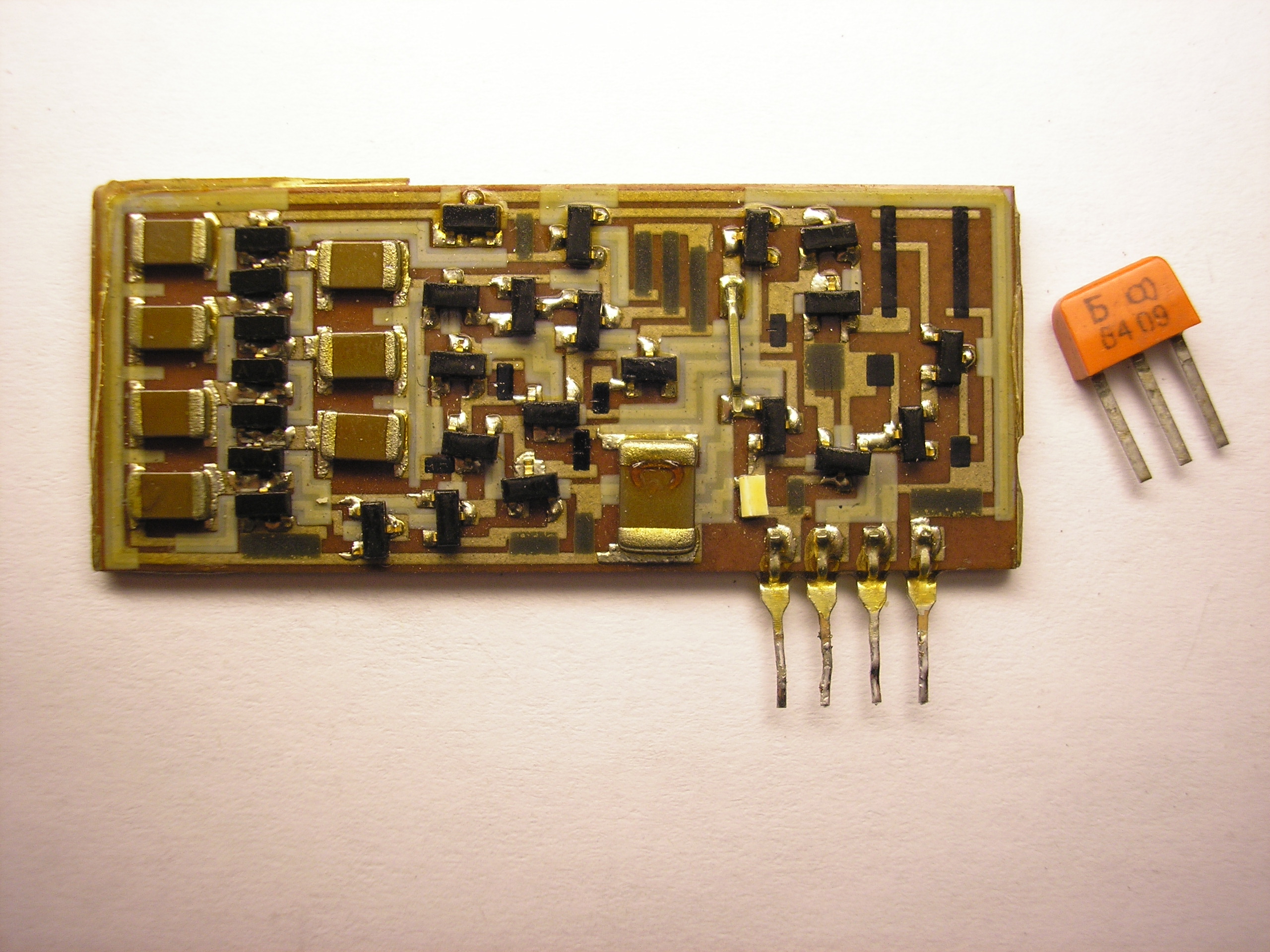

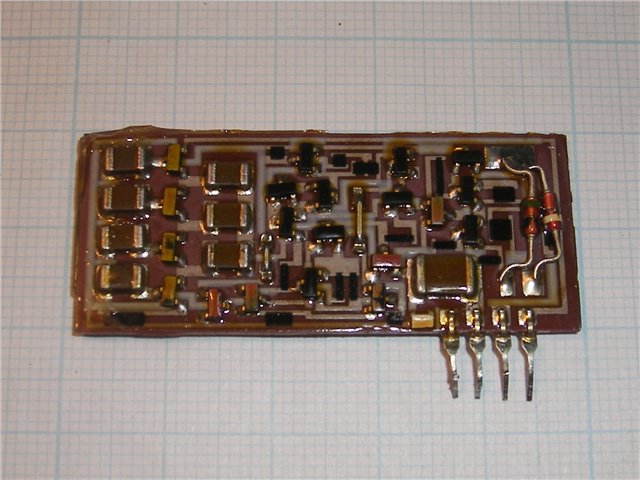

Эти микросборки выпускались и в четырехвыводном исполнении:


(фото Александра aka shyrik)


Посмотреть на Яндекс.Фотках


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)
