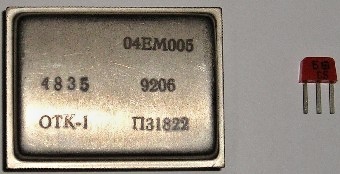

Преобразователь напряжения для радиостанций. Производители - Ярославский радиозавод и НПП "Старт", г.Новгород.
| Наименование параметра | Условн. обозн. | Значение параметра | Режим измерения | Темпера- тура, °С | |
|---|---|---|---|---|---|
| Uип1 | Uип2 | ||||
| Частота коммутации | fком | 20–40 кГц | 12 В | 27 В | 25±10 |
| Напряжение стабилизации | Uст | 4,0–6,5 В | 12 В | 27 В | –60±3 25±10 85±3 |
| Амплитуда импульсов треугольной формы на входе порогового устройства (на вывод 12) | Uтр | 1–5 В | 12 В | 27 В | 25±10 |
| Амплитуда импульсов прямоугольной формы: – на выводе 10 (выход 1) – на выводе 9 (выход 2) | Uвых1 Uвых2 |
8–12
В 8–12 В |
12
В 12 В |
27
В 27 В |
25±10 |
| Длительность фронта импульса выходного напряжения | tфп | не более 1,5 мкс | 12 В | 27 В | 25±10 |
| Длительность спада импульса выходного напряжения | tсп | не более 2,5 мкс | 12 В | 27 В | 25±10 |
| Скважность импульсов на выводе 9: – без дополнительной емкости – с дополнительной емкостью | Q Qс |
1,9–2,5 2,5–4,2 |
12
В 12 В |
27
В 27 В |
25±10 25±10 |
| Скважность импульсов на выводе 19 | Q1 Q2 Q3 |
1,4–3,0 1,2–2,8 1,1–2,5 |
12
В 12 В 12 В |
30
В 27 В 22 В |
25±10 |

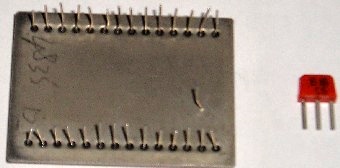

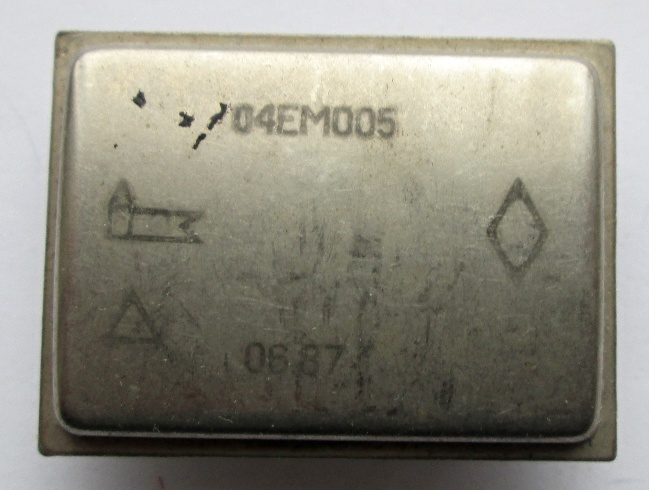

(фото с форума Портативное ретрорадио)
