04ЕУ13

Применялась в импульсных источниках питания персональных компьютеров, в частности в ЕС-1841.

Разработана микросборка была, предположительно, минским НИИ ЭВМ. Производитель - завод "Зенит", г.Ташкент (Узбекистан), ныне не работающий; и некое Ленинградское Малое промышленно-торговое предприятие "Поиск"

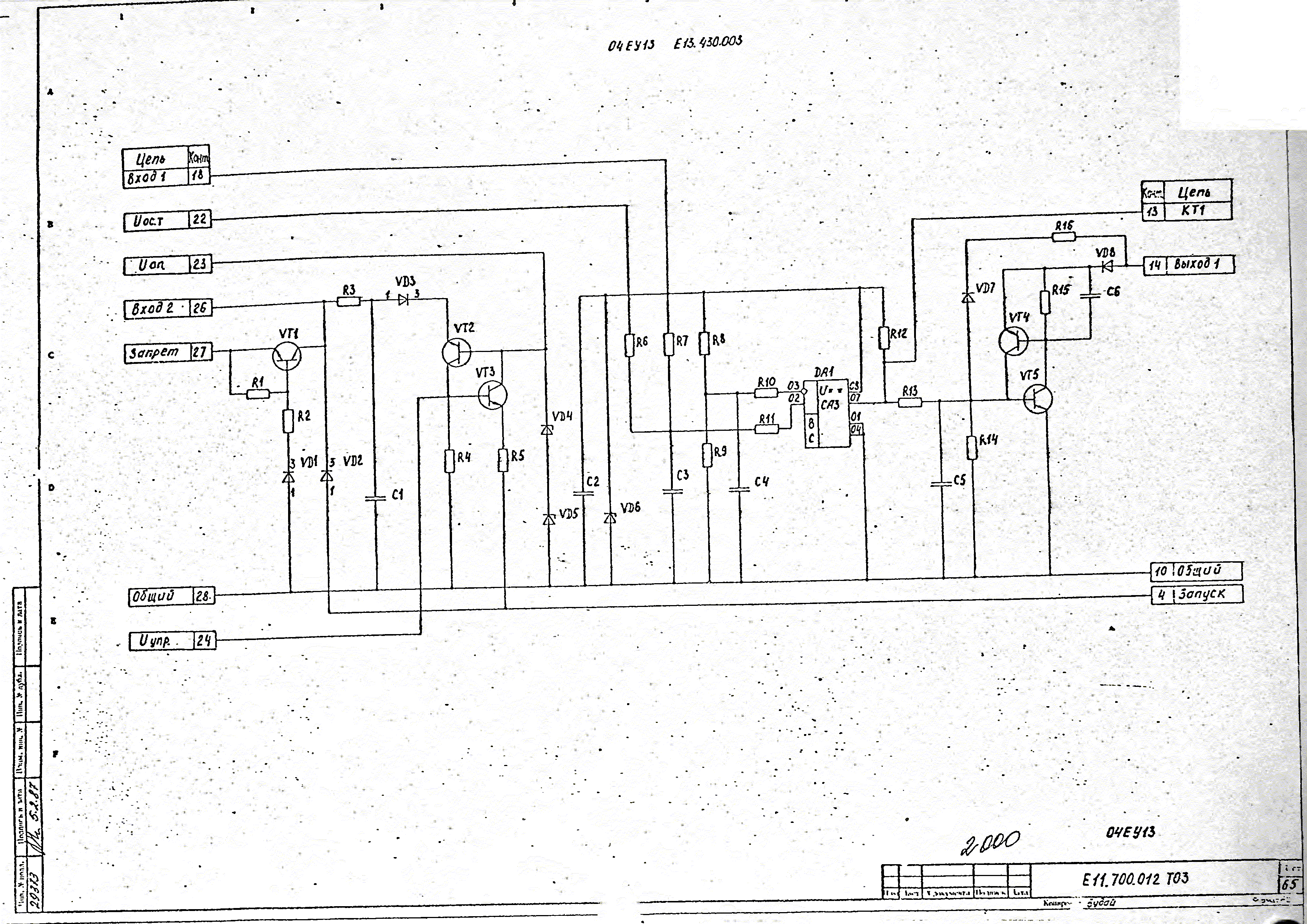

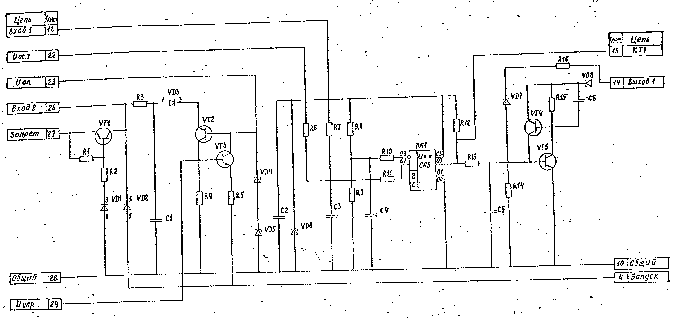

Схематически подобна микросборкам 04ЕУ11 и 04ЕУ12, но содержит лишь один кристалл Б521СА3-4.

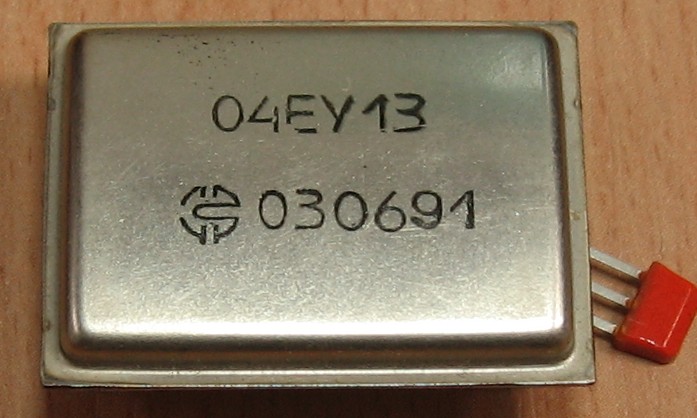

(фото с форума Радиокартинки)

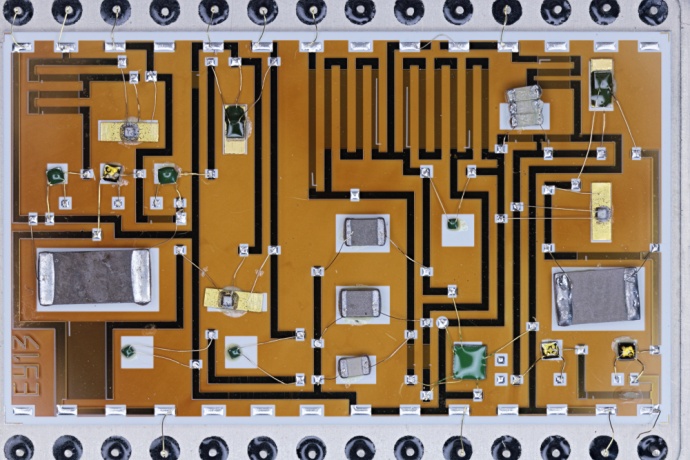

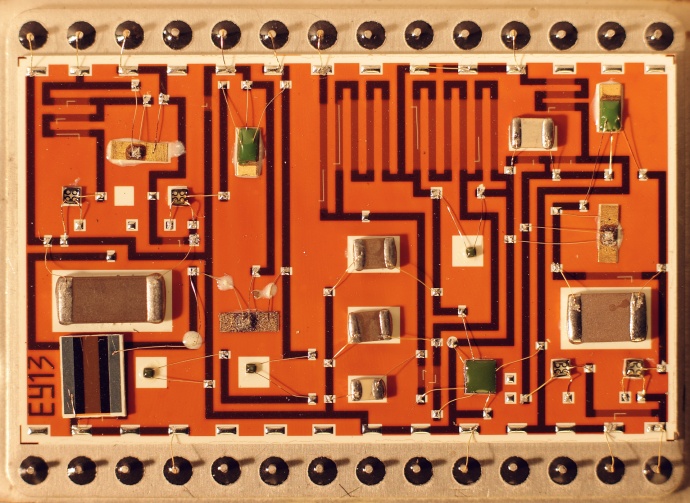

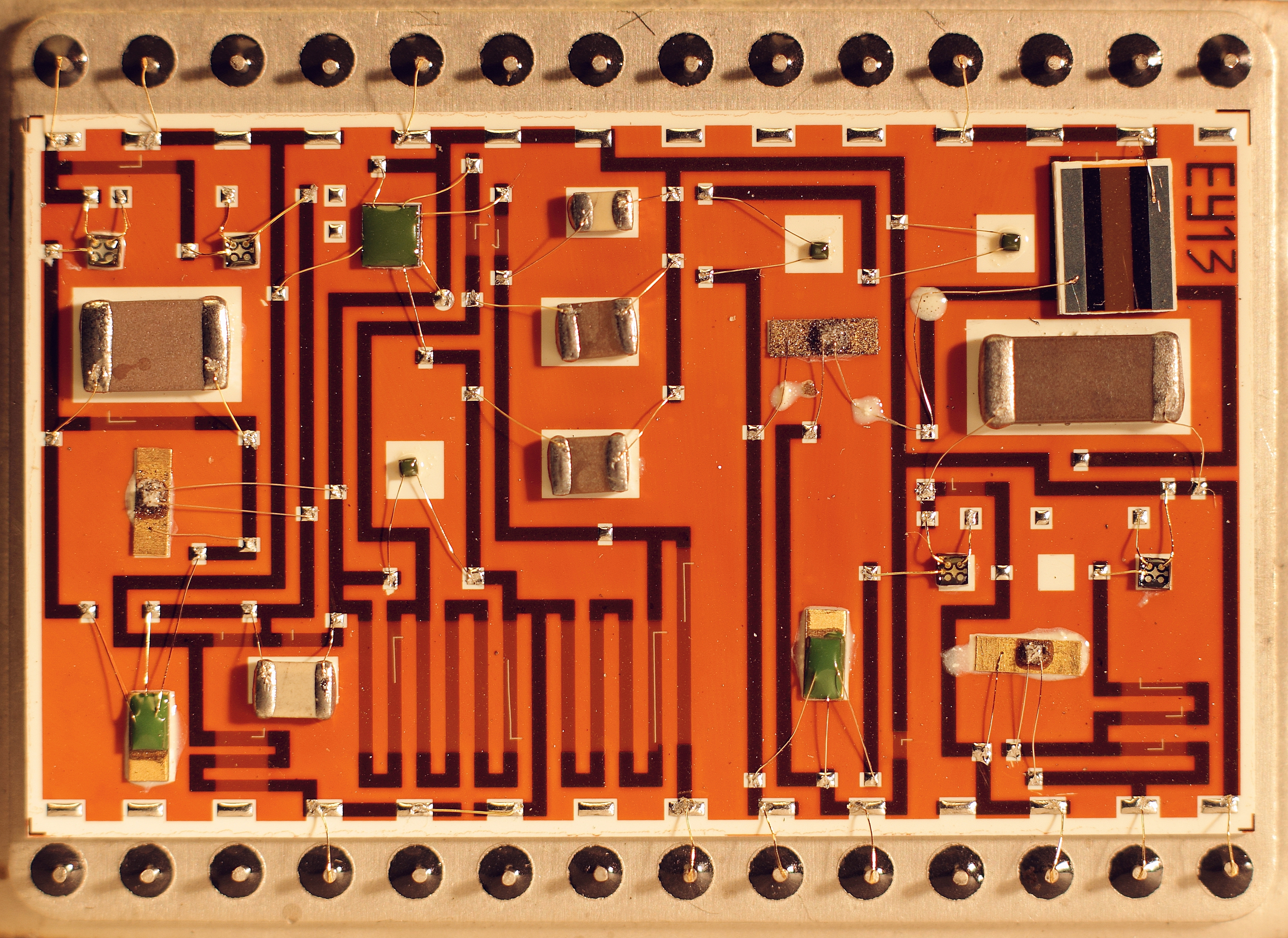

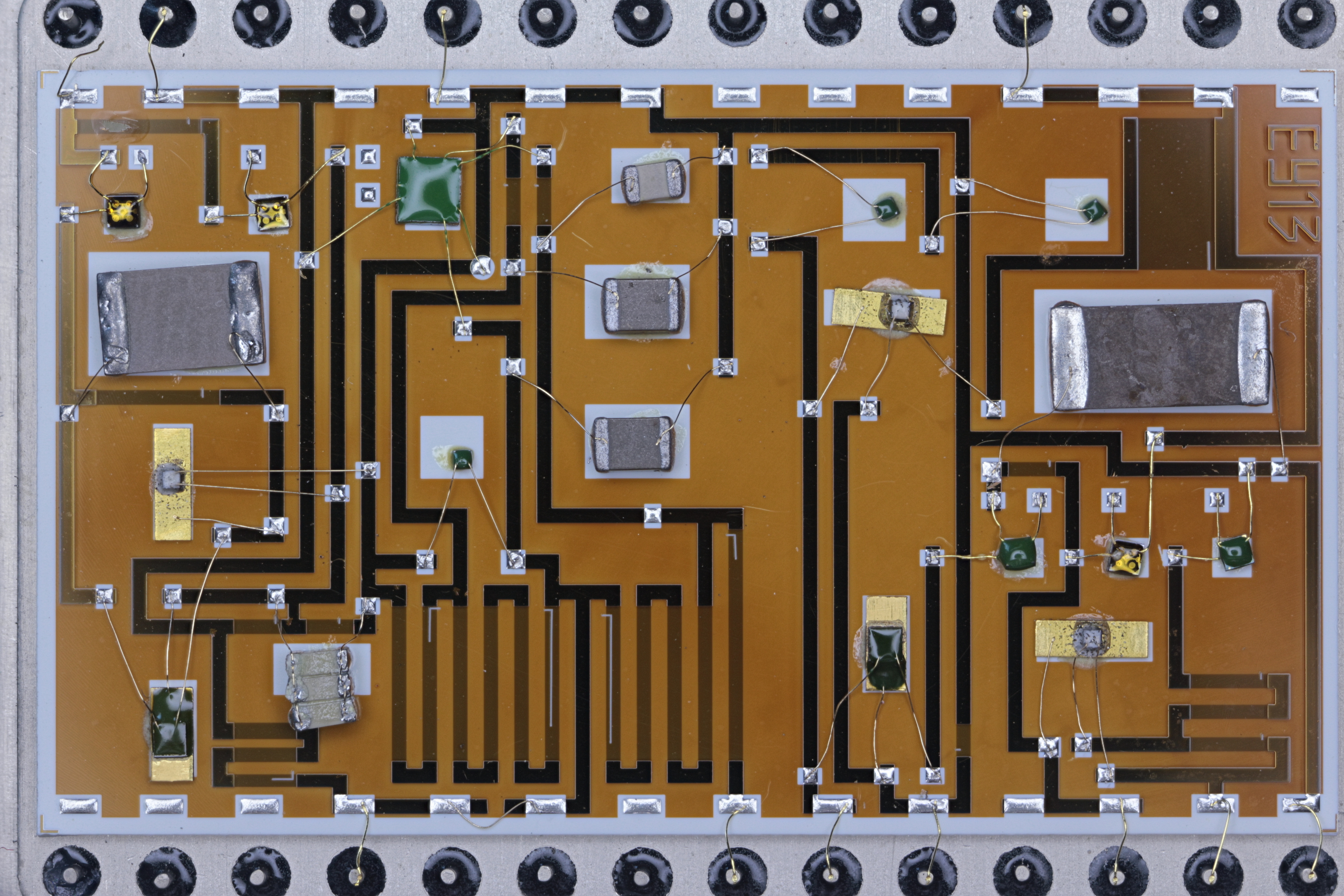

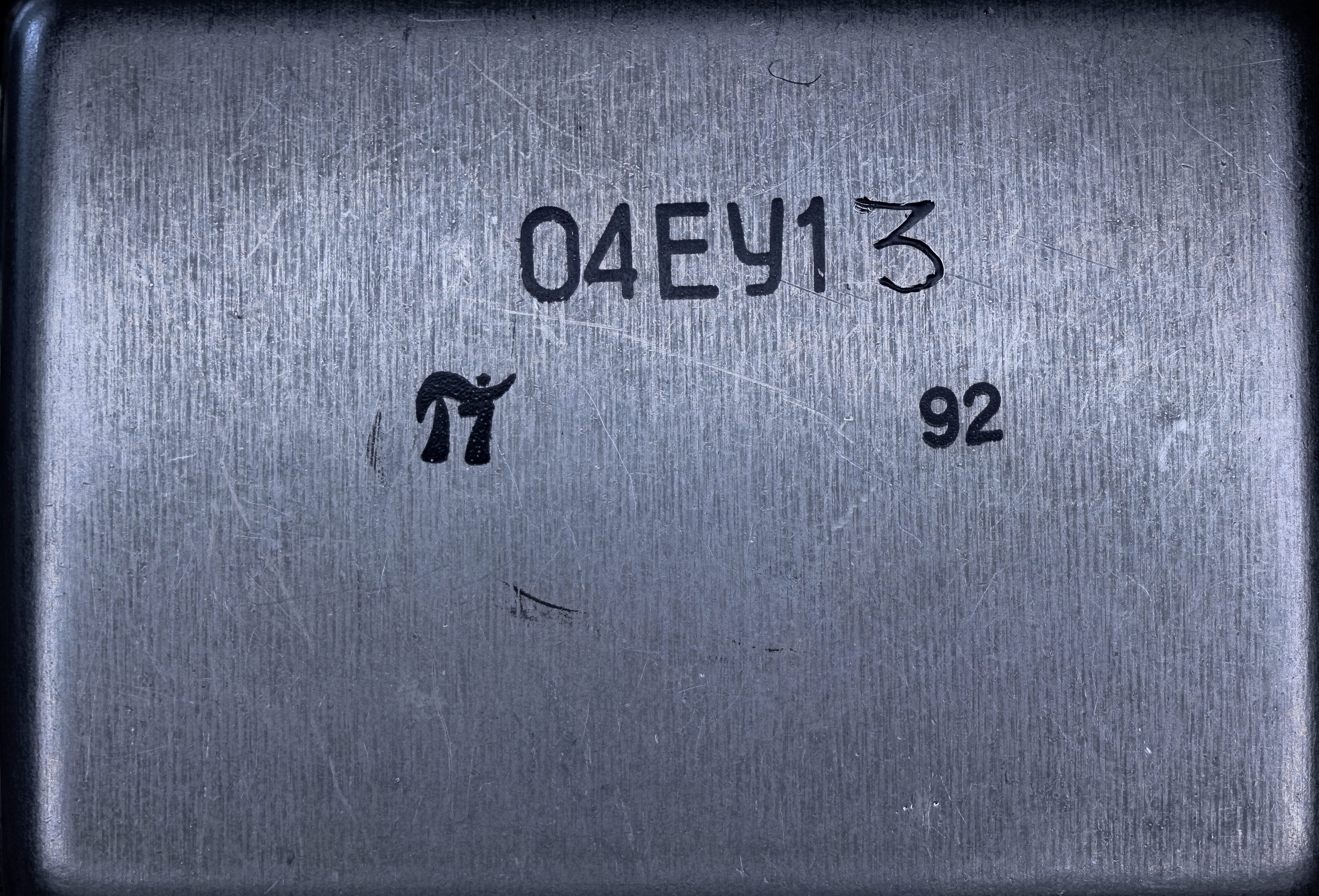

Интересный момент, если сборки узбекского происхождения технологически выглядят вполне стандартными и "приличными"...


(фото с форума Портативное ретрорадио)


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

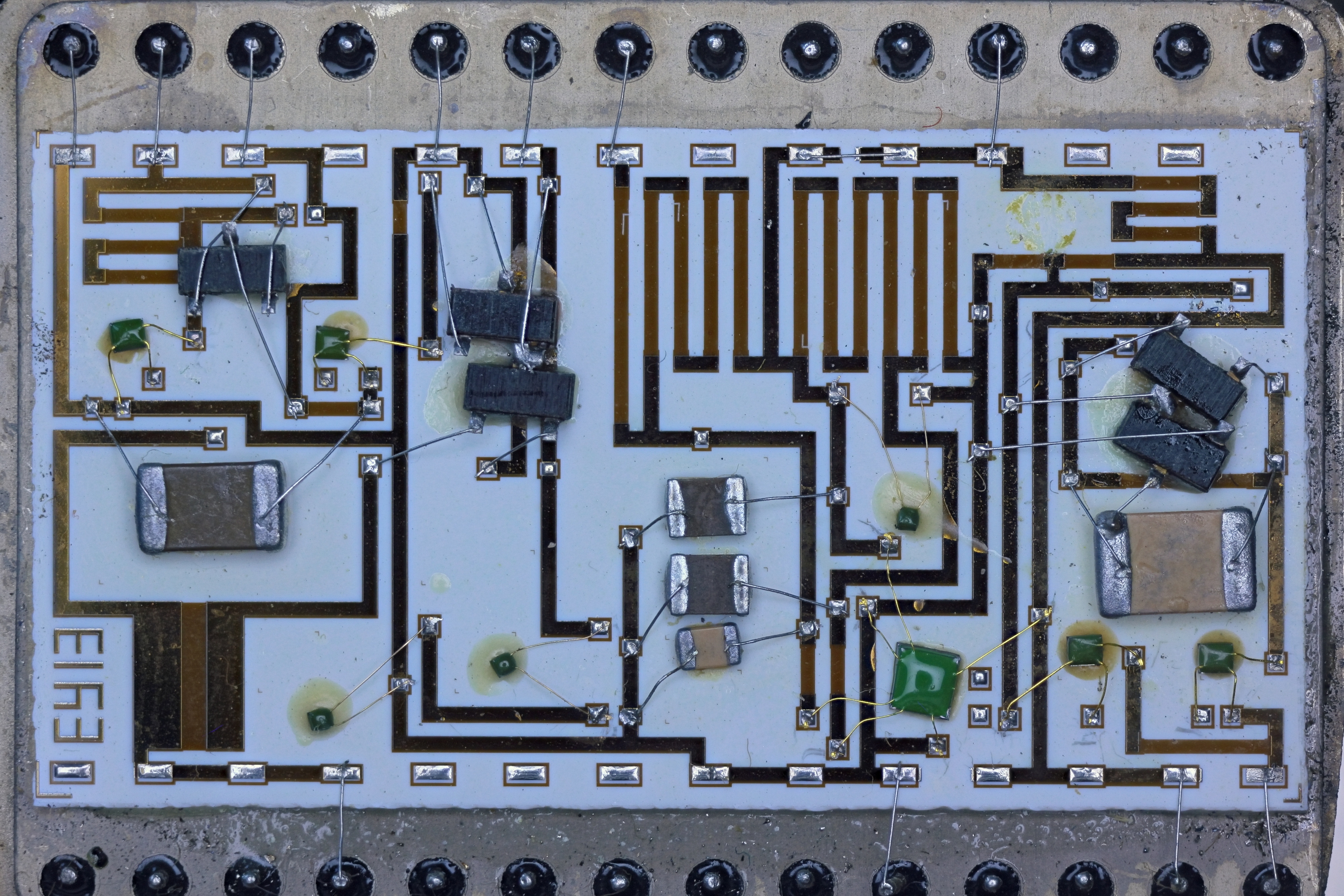

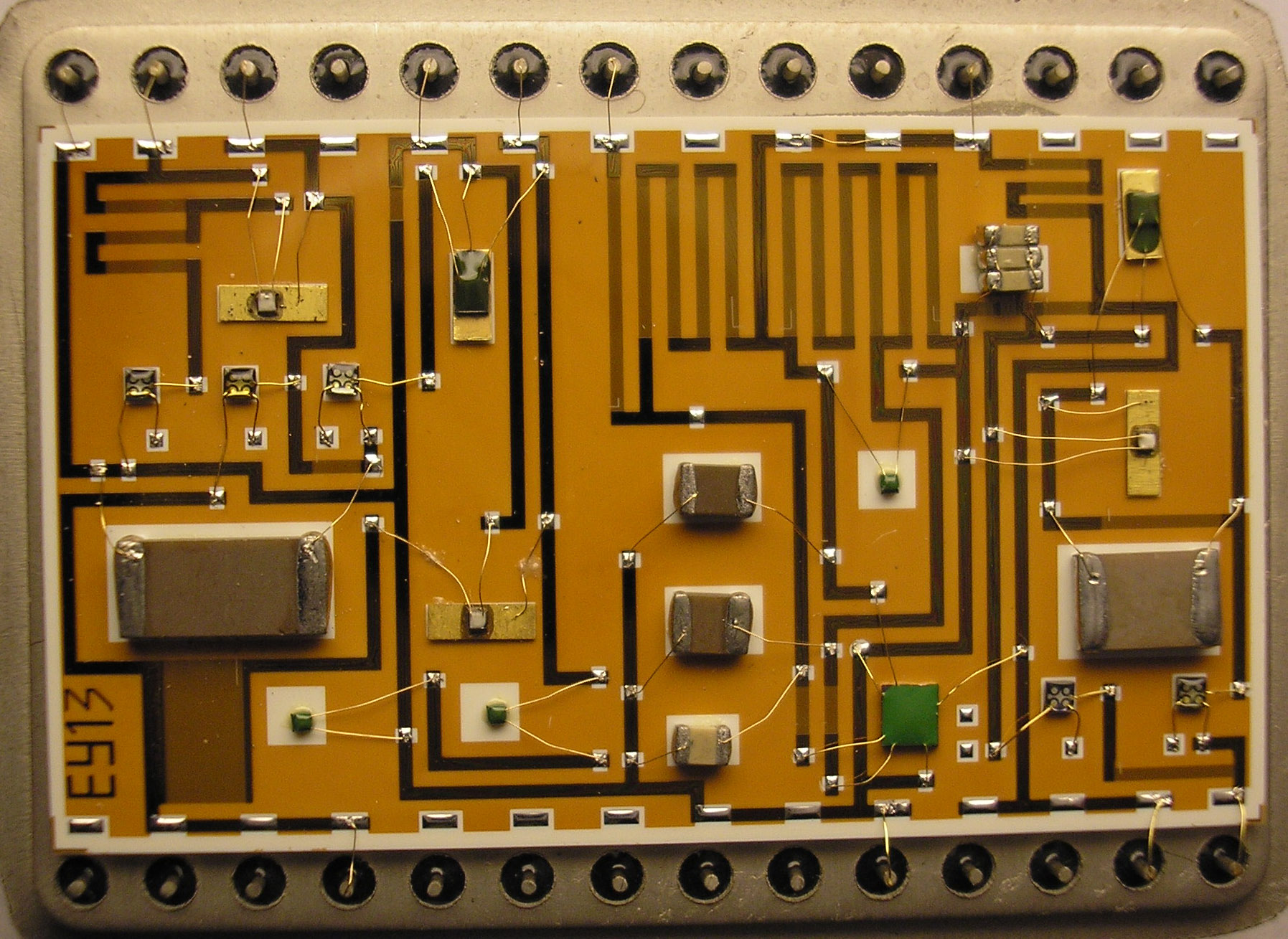

... то малое предприятие, похоже, позднее разработало свой собственный аналог, который по схеме соответствует оригинальной микросборке, а вот по исполнению... ну, смотрите сами:


(фото с форума Радиокартинки)

Источники:

1. Машина вычислительная электронная цифровая персональная профессиональная ЕС1841. Техническое описание. Приложение 3. Схемы электрические принципиальные и перечни элементов электронных модулей. Е11.700.012 ТО2. 1986.
