04ФН002

Фильтр низких частот. Предназначена для выделения полосы частот звукового диапазона в радиоэлектронной аппаратуре, применяется в радиостанциях авиационного применения, и в армейском комплексе "Арбалет".

Разработчиком её был Воронежский НИИ связи, а выпускал Ярославский радиозавод.

Электрические параметры

Номинальное напряжение питания 12 В
Ток потребления не более 3 мА
Выходное напряжение 420...620 мВ
Неравномерность АЧХ в полосе частот
   0,3...0,4 кГц не более +2,0 дБ
   0,4...0,6 кГц не более +1,5 дБ
   0,6...2,4 кГц не более +0,5 дБ
   2,4...3,0 кГц не более +1,5 дБ
   3,0...3,4 кГц не более +2,0 дБ
Затухание на частоте
   20 кГц не менее 15 дБ
   30 кГц не менее 25 дБ
   50 кГц не менее 39 дБ
Температура окружающей среды -60...+85°С

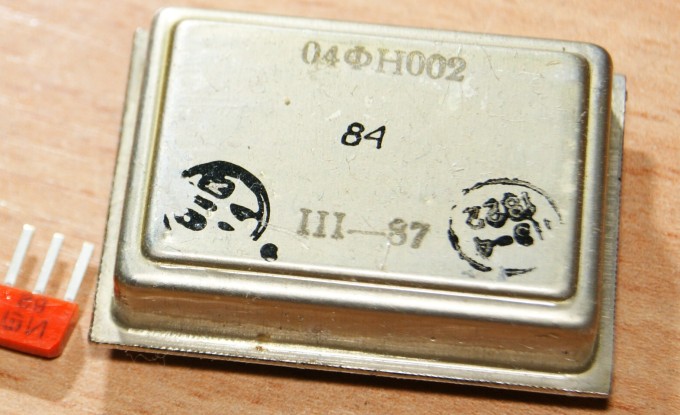

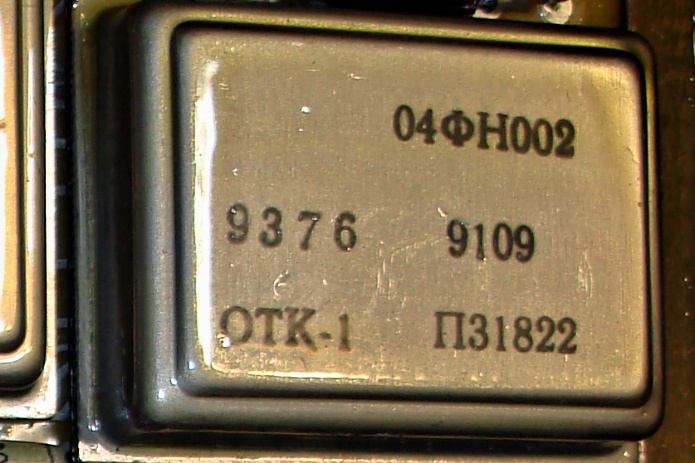

(фото с форума Портативное ретрорадио)

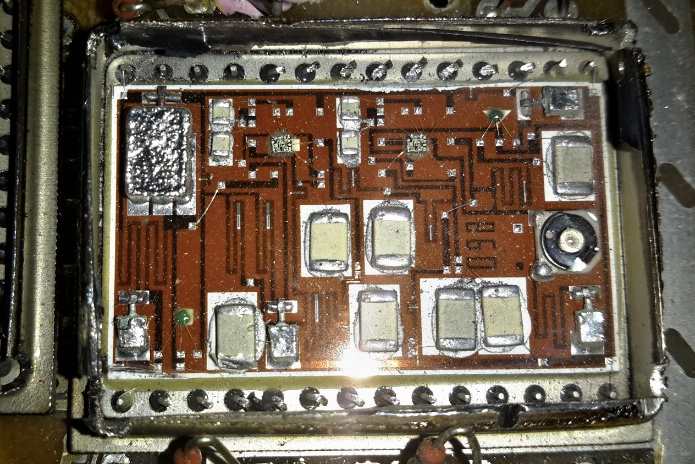

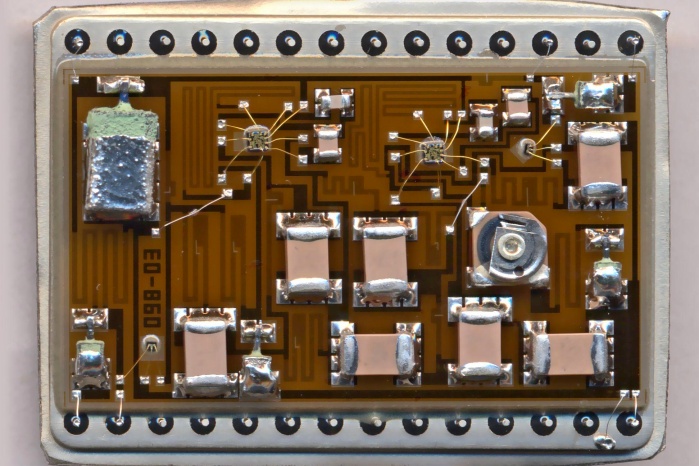

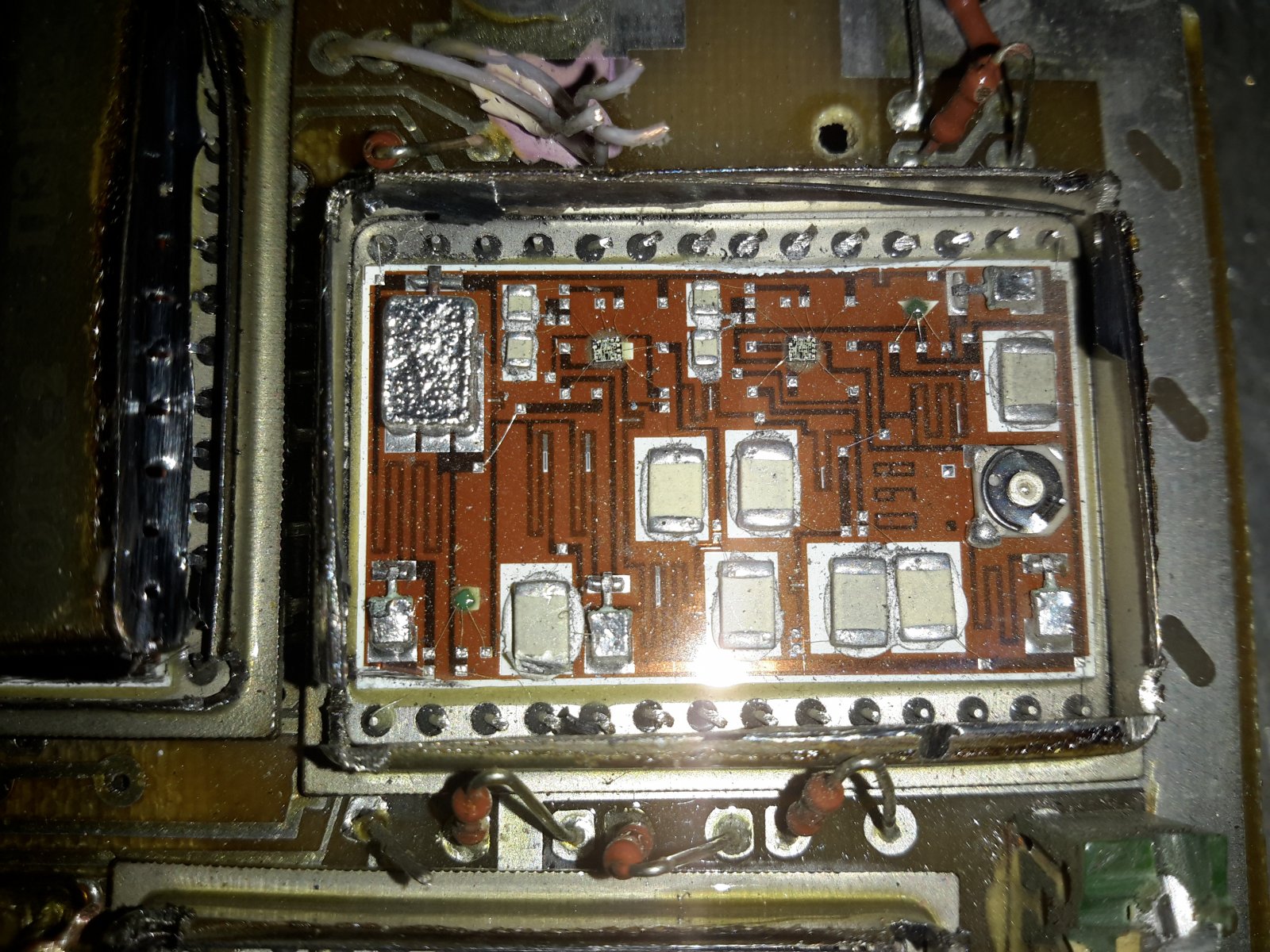

(фото с Форума радиодеталей)

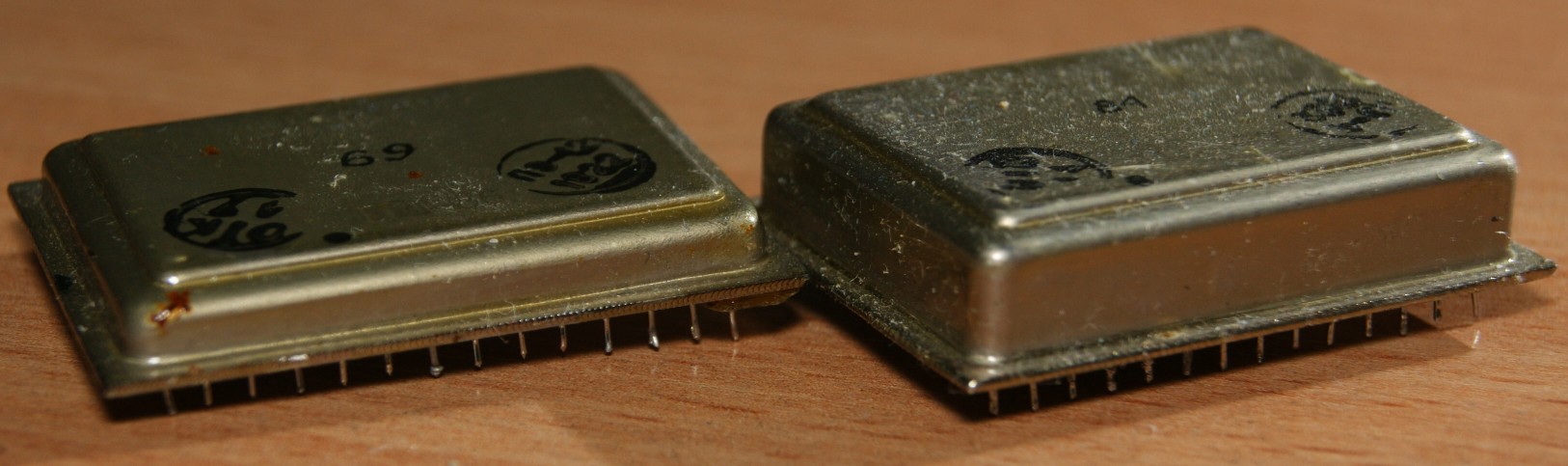

Интересно, что корпус у неё значительно выше, чем у сходной 04ФН02:

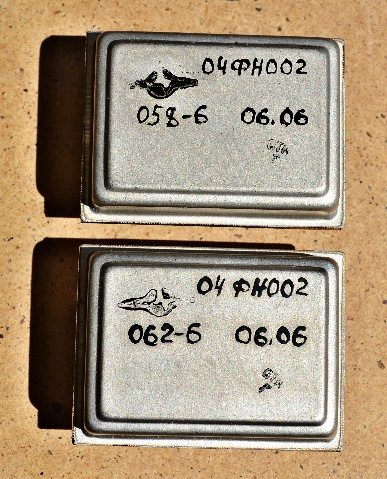

(фото с форума Портативное ретрорадио)
