04ФН1

Примечательно, что насчет функционального назначения этой микросборки встречаются разные, взаимоисключающие версии. Фильтр высокочастотных сигналов, фазовращатель, высокочастотный гиратор...

Производитель - "НИТИ-Авангард", Санкт-Петербург.

Наименование параметра, единица измерения, режим намерения Норма
не менее не более

Ток потребления от источников питания +12 В и -12 В, мА при Uвх = 0, UП1 = +12,0+0,6 В, UП2 = -12,0+0,6 В


-


9

Постоянное напряжение на выводах микросборки, В
вывод 6
вывод 7
вывод 8
вывод 9
при Uвх = 0, UП1 = + 12,0+0,6 В, UП2 = - 12,0+0,6 В


- 1
- 5
- 1
- 5


1
- 2,5
1
- 2,5

Добротность при Uвх = 1,0+0,1 В , fвх = 0,3+0,2 МГц,
UП1 = + 12,0+0,6 В, UП2 = - 12,0+0,6 В

15

-

Емкость нагрузки, пФ

15

35

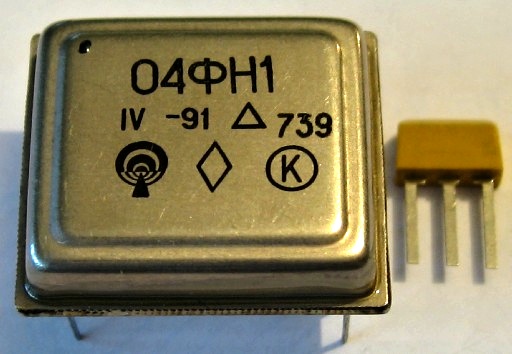

(фото Александра Назаренко)

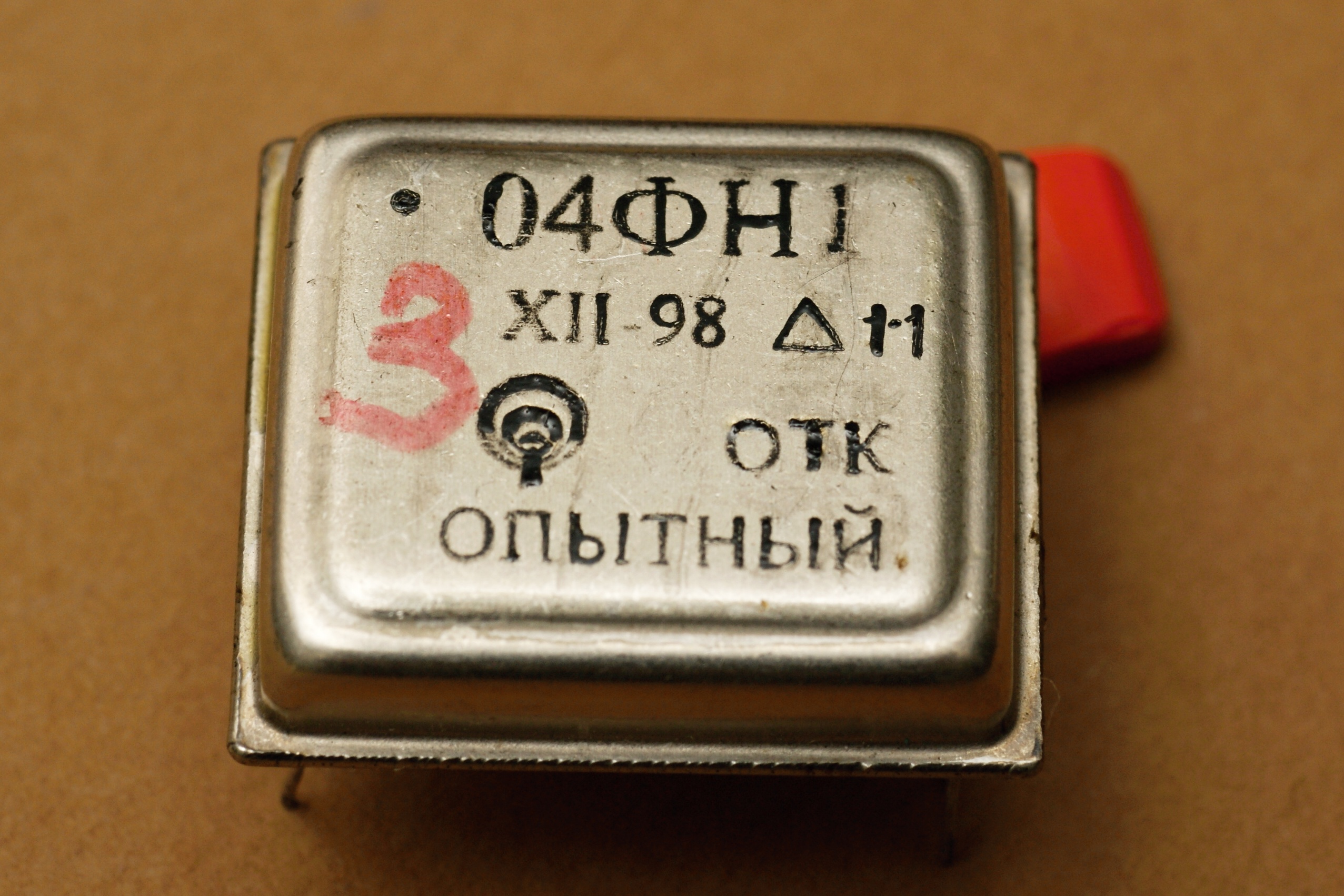

(фото от Alex_lv)

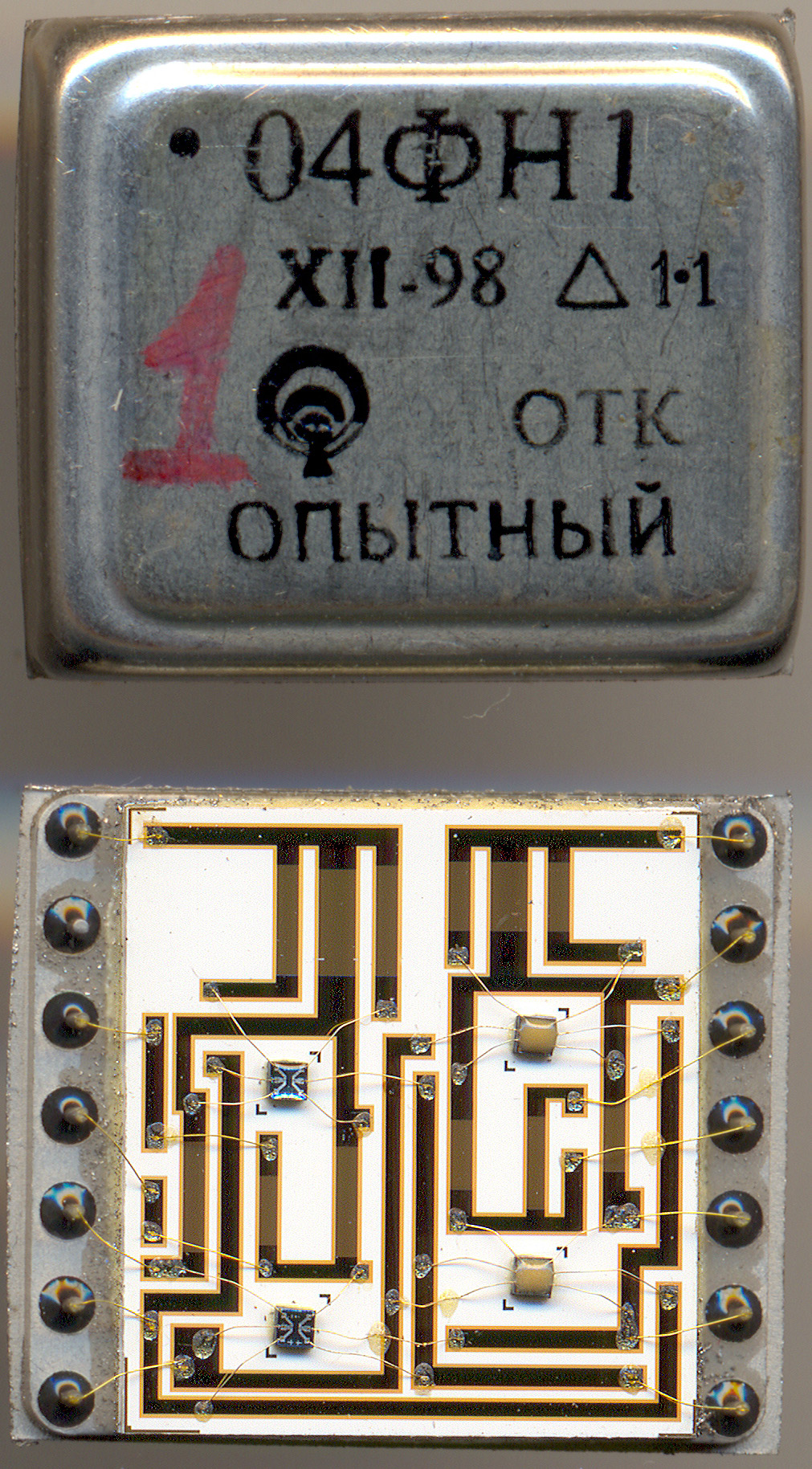

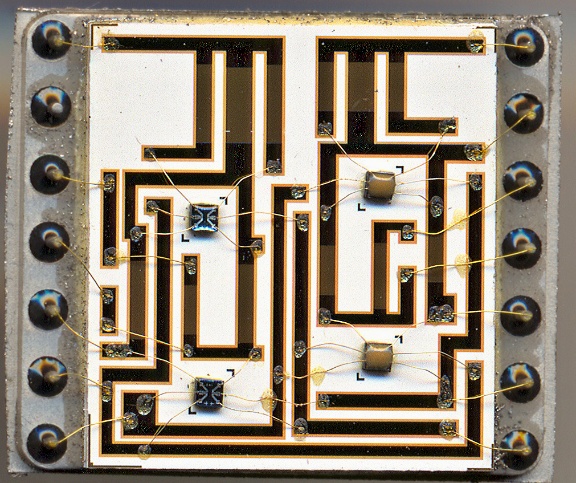

Любопытный момент - в конце 90х они вновь выпускались на опытном производстве! То ли восстанавливали производство после перерыва, то ли потребность была столь мала, что серийное производство не было смысла загружать...

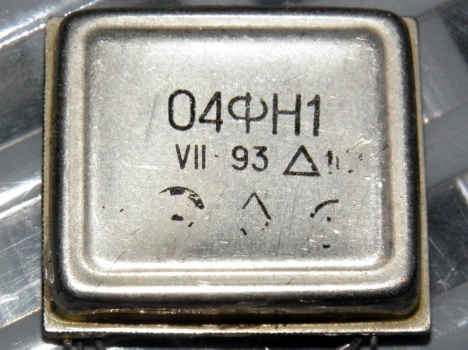

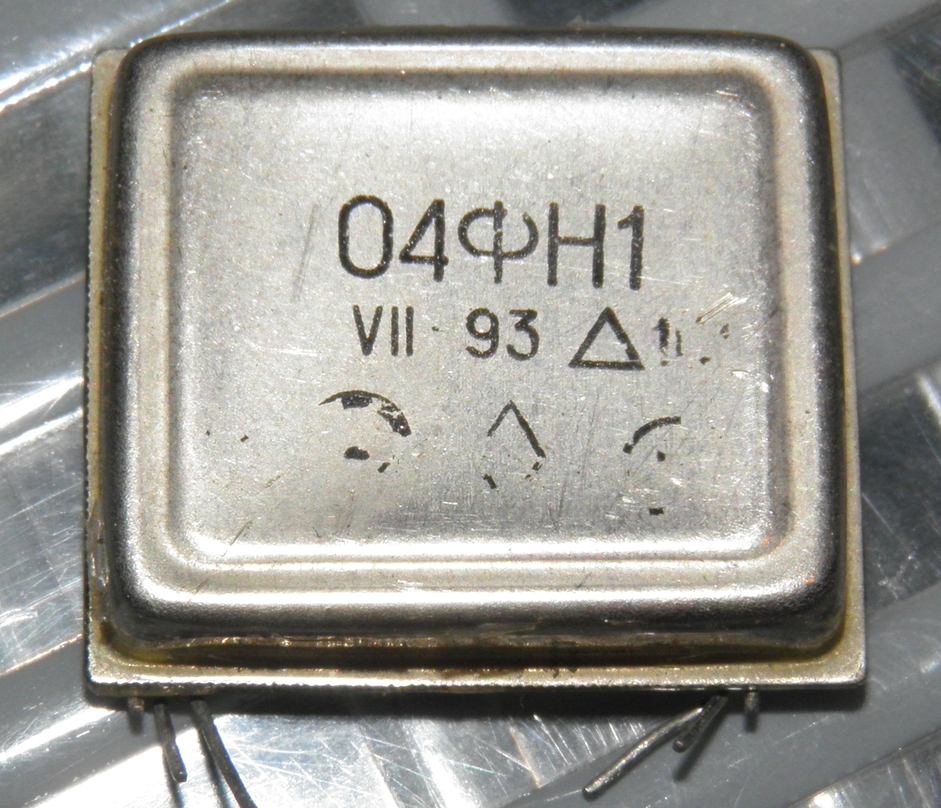

(фото Александра Назаренко)
