Микросборка представляет собой логарифмический усилитель и детектор сигналов промежуточной частоты и предназначена для выработки тока или (совместно с внешним операционным усилителем) напряжения, пропорционального логарифму огибающей входного сигнала в связной радиоаппаратуре, к примеру в радиостанциях Р-173П.

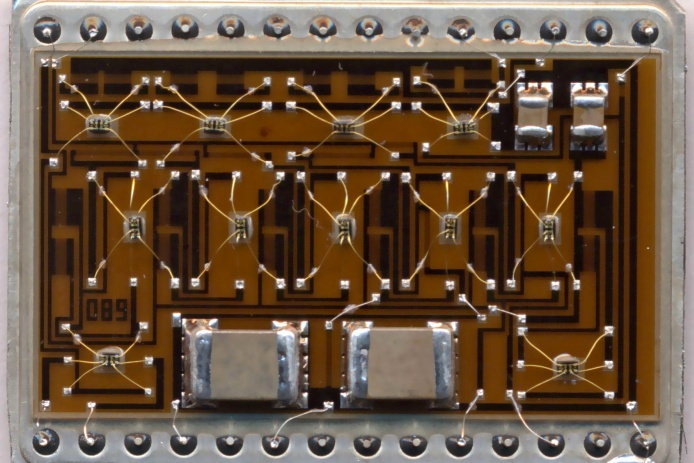

Интересно, что схема собрана не на операционном усилителе, а на большом количестве дискретных транзисторных дифференциальных пар, с кусочной аппроксимацией логарифмической характеристики. Вероятно, это сделано для повышения точности преобразования.
Производители - Ярославский радиозавод и (последнее время) томский НИИ ПП.
| Наименование параметра | Услов. обозн. | Значение параметра | Режим измерения | Температура, °С | ||
|---|---|---|---|---|---|---|
| Uип | Uвх | Fвх | ||||
| Ток потребления | Iпот | 12–18 В | 3 В | – | – | –60±3 25±10 85±3 |
| Выходной ток покоя | Iвых.0 | 0–10 мкА | 3 В | – | – | –60±3 25±10 85±3 |
| Выходной ток | Iвых | 22–50 мкА | 3 В | 316 мВ | 12,5 МГц | –60±3 25±10 85±3 |
| Отклонение логарифмической амплитудной характеристики от контрольной прямой | ΔА | –6 … 6 дБ | 3 В | 0,0316–100 мВ | 12,5 МГц | 25±10 |
| Емкость по цепи ОС1 | С1 | не менее 0,15 мкФ | 3 В | – | – | 25±10 |
| Напряжение на выходе 19 | Uкм | 0,5–0,7 В | 3 В | – | – | 25±10 |

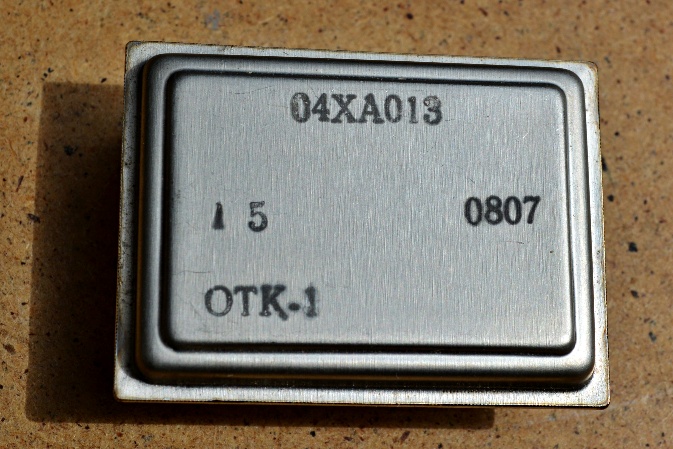

(фото с форума "Портативное
ретрорадио")

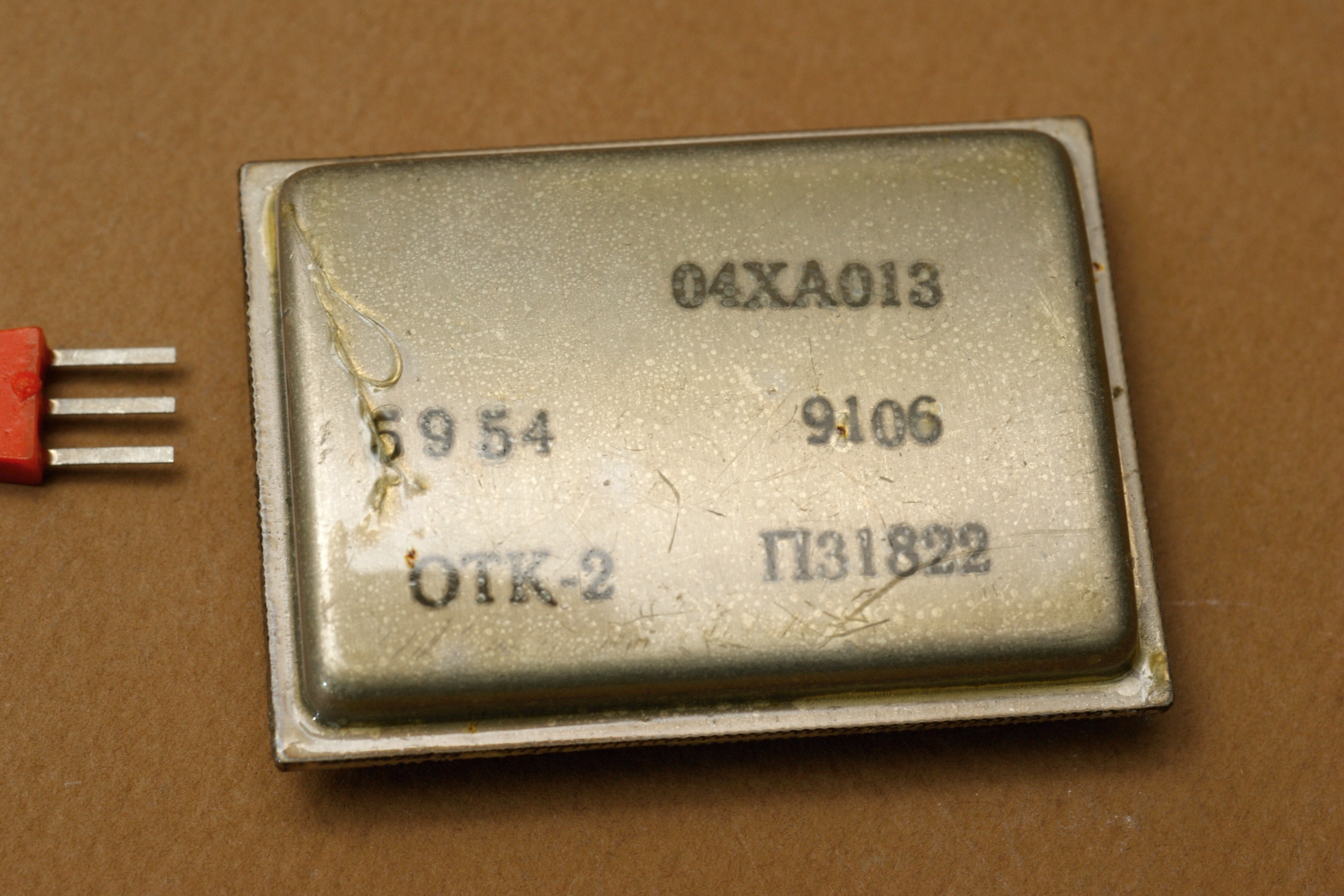

(фото с форума "Портативное
ретрорадио")

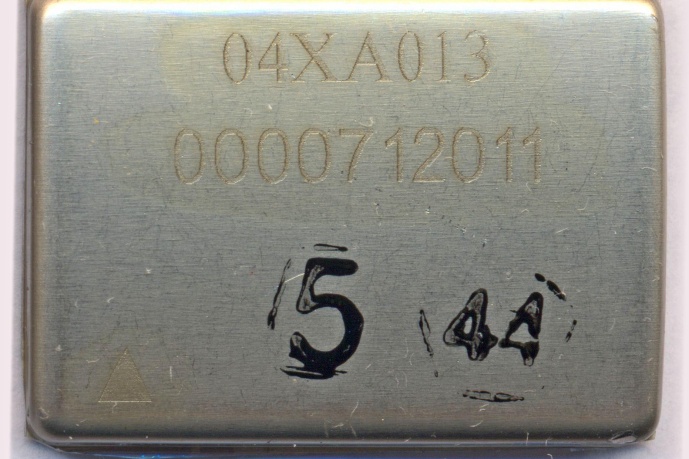

(фото с форума "Портативное
ретрорадио")
