Устройство обмена информацией. Применялась в радиостанции Р-163-50У.
Производитель - Ярославский радиозавод.
| Наименование параметра | Условное обозначение | Значение параметра | Режим измерения | Температура, °С |
|---|---|---|---|---|
| Uип | ||||
| Выходное напряжение на контактах, Лог «0» | U0Rc1, U0Cc1, U0Rc2, U0Cp2, U0Г1, U0Сc2, U0Cр1, U0запрос, U0Др, U0инф | не
более 1,0 В не более 1,0 В не более 1,0 В |
10
В 12 В 14 В |
–60±3 25±10 85±3 |
| Выходное напряжение на контактах, Лог «1» | U1Rc1, U1Cc1, U1Rc2, U1Cp2, U1Г1, U1Сc2, U1Cр1, U1запрос, U1Др, U1инф | не
менее 8,0 В не менее 10,0 В не менее 12,0 В |
10
В 12 В 14 В |
–60±3 25±10 85±3 |
| Потребляемый ток в динамическом режиме | Iпот | не
более 20 мА не более 15 мА не более 20 мА |
10
В 12 В 14 В |
–60±3 25±10 85±3 |

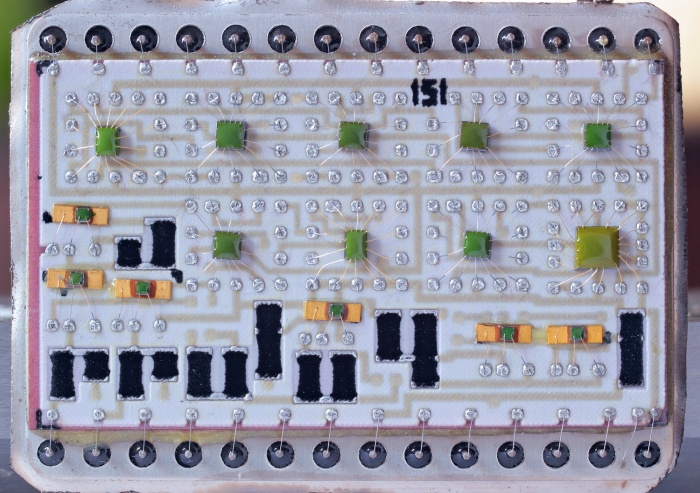

Схема собрана, вероятно, на 765 серии:

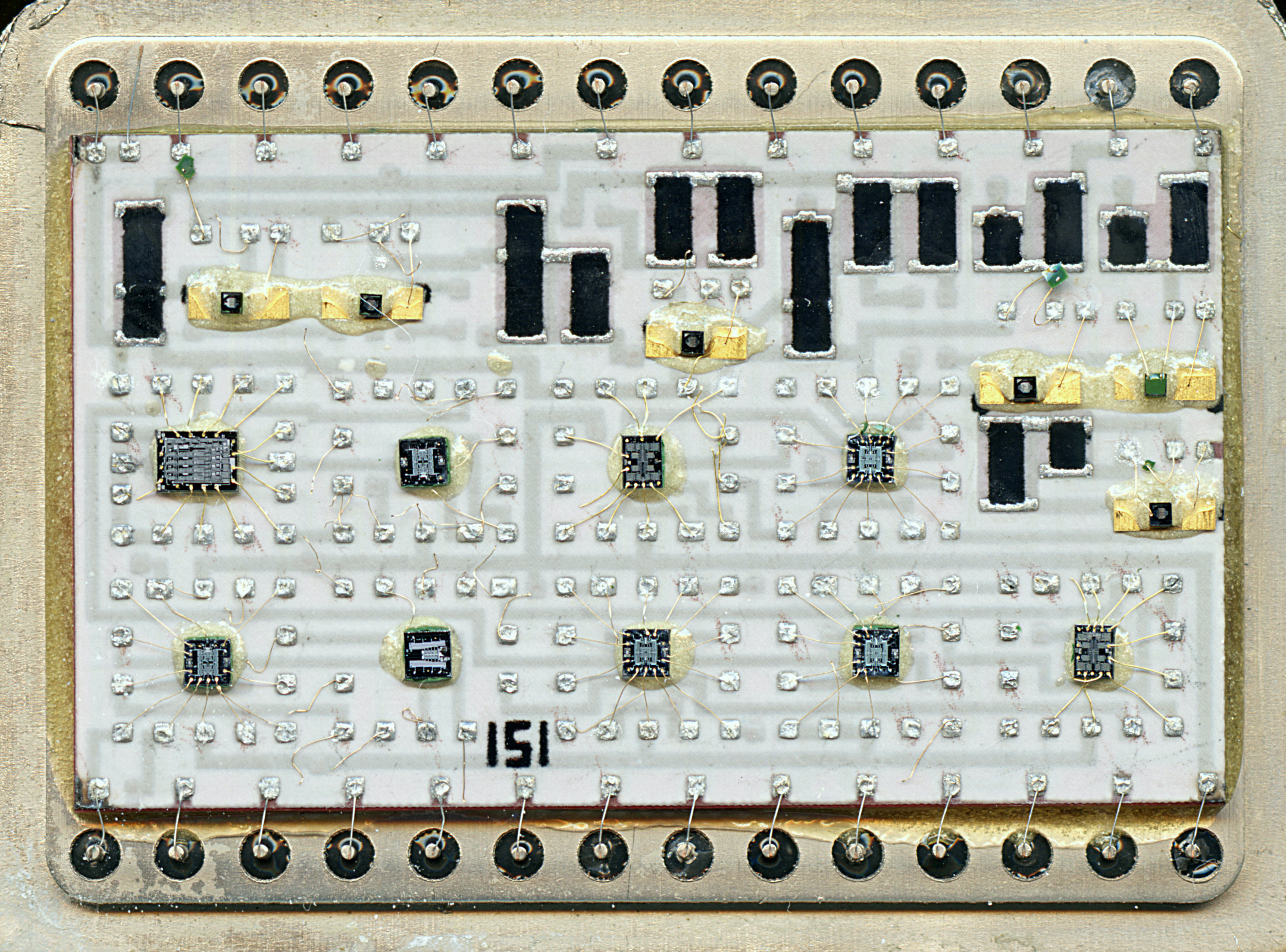

(фото с форума Радиокартинки)

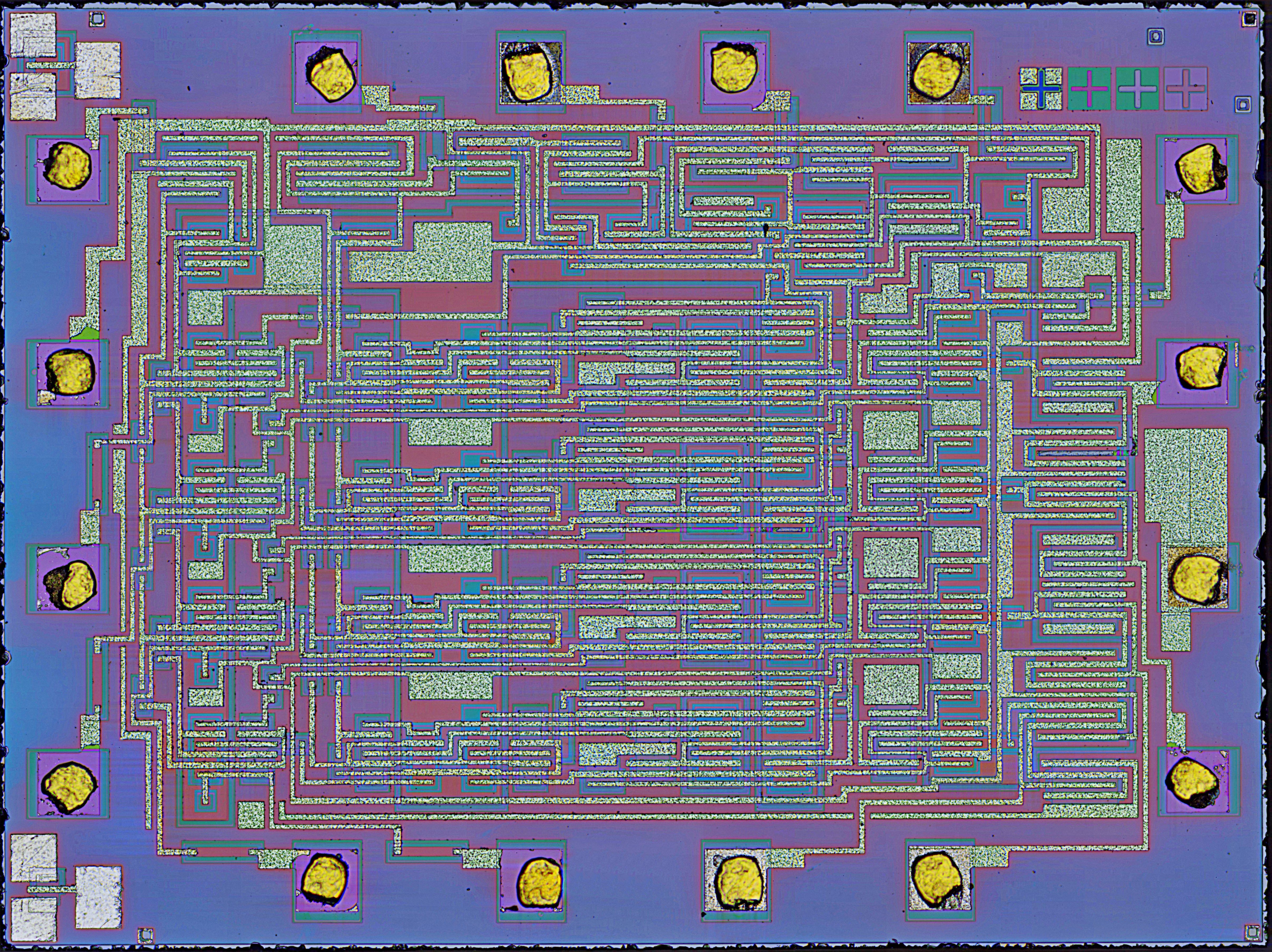

(фото от L-C)

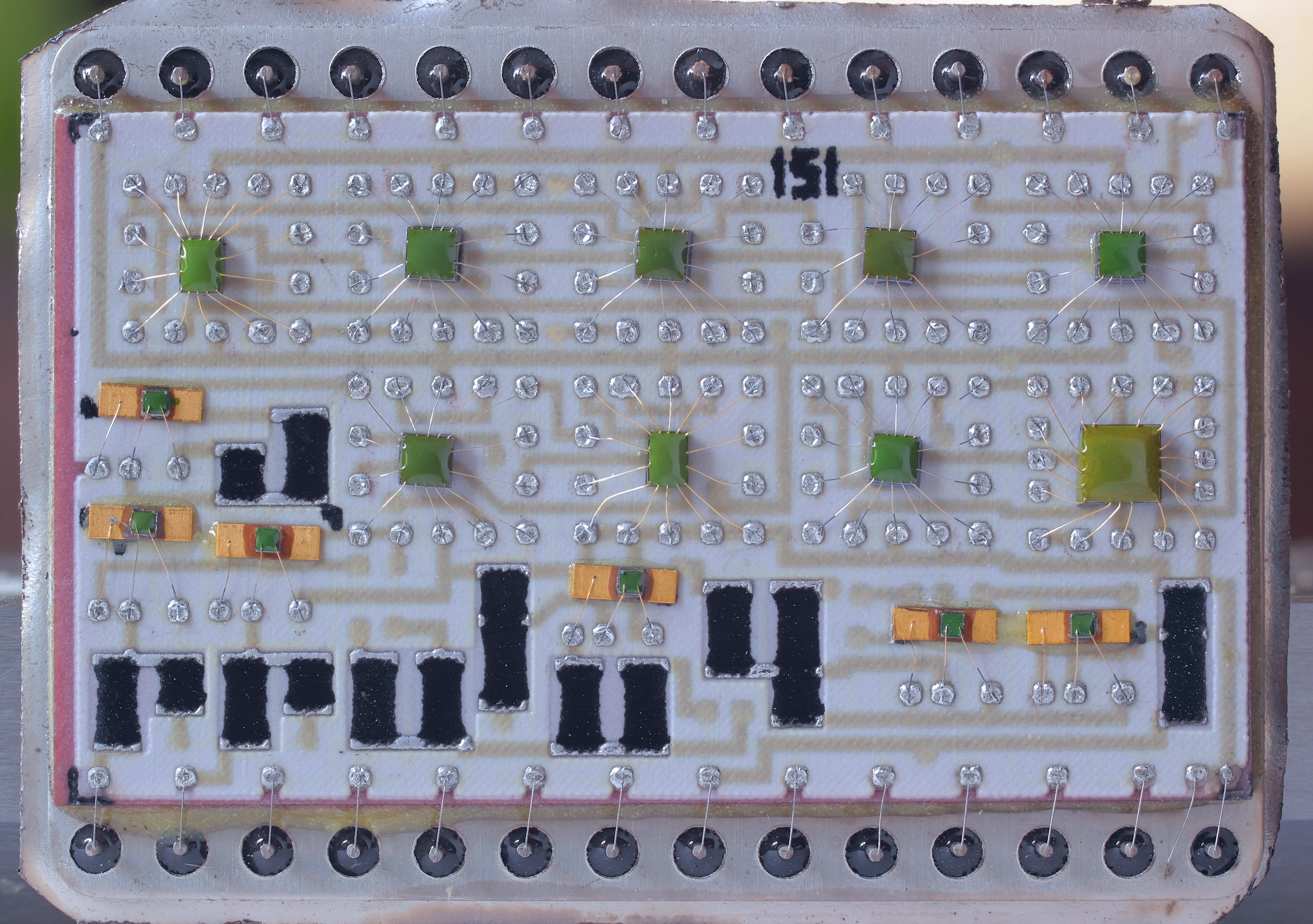

(фото от L-C)

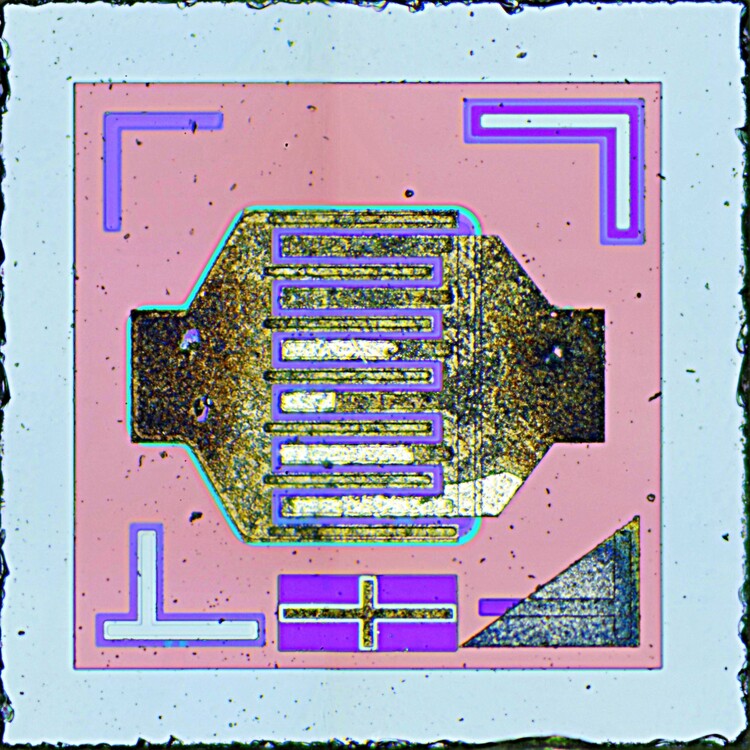

(фото от L-C)
(фото с форума "Портативное
ретрорадио")
