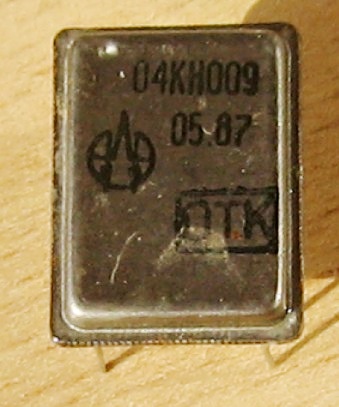

04КН009

Назначение - коммутатор сигналов, применяется в осциллографах (С1-114, С1-117 и др.).

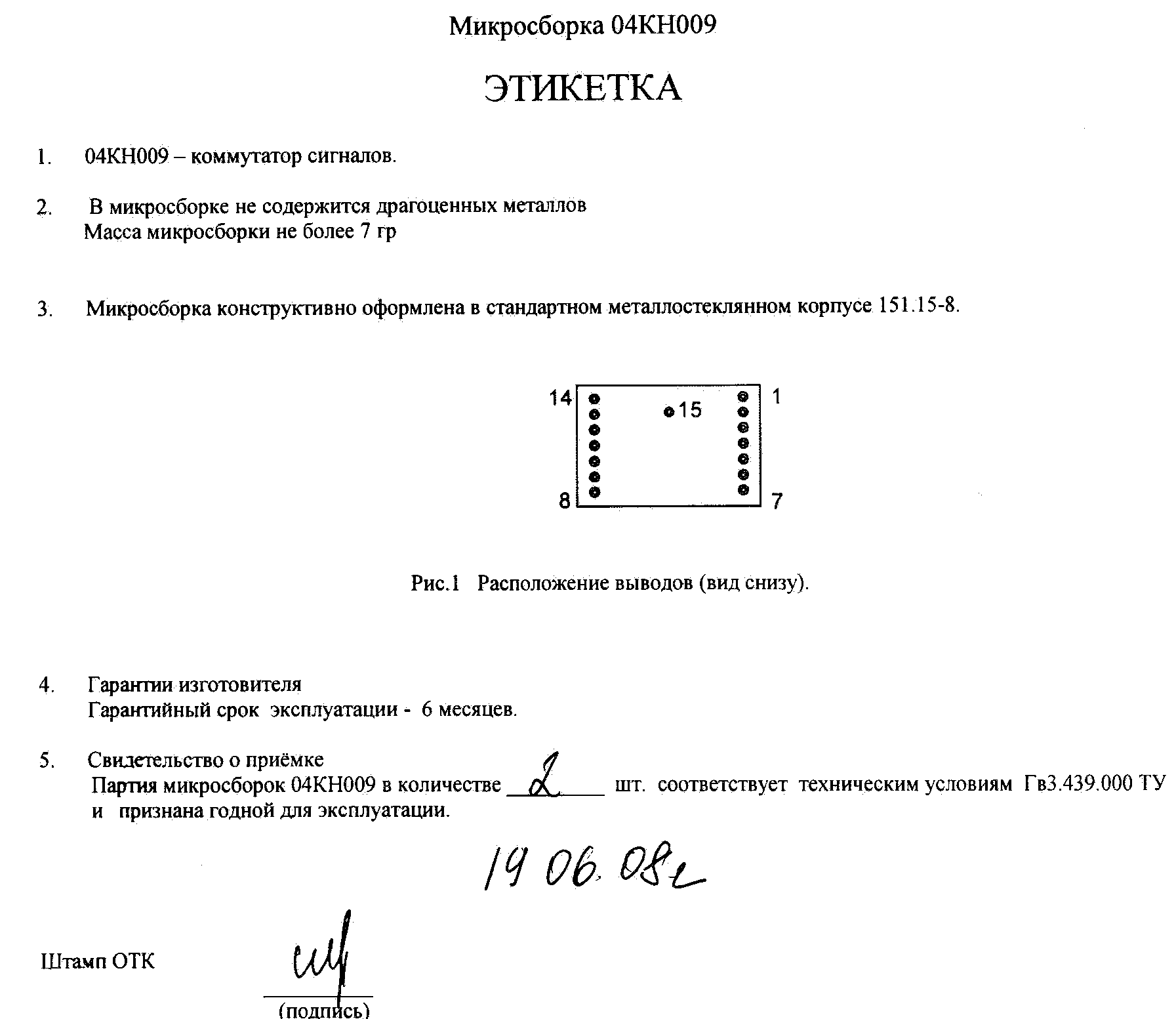

Паспорт от нее.

Производитель - Минское ПО им. В. И. Ленина (Минский приборостроительный завод), ныне Белвар (Минск, Белоруссия).

Микросборка состоит из двух дифференциальных каскодов – дифференциальных каскадов, каждое плечо которых образовано последовательным соединением биполярных транзисторов с общим эмиттером и общей базой. Коллекторы выходных транзисторов дифференциальных каскодов в коммутаторе соединены между собой, а коллекторные и эмиттерные резисторы отсутствуют.

Такая схема характеризуется большой универсальностью и позволяет за счёт подключения внешних резисторов осуществлять усиление сигналов в предварительных усилителях и схемах синхронизации осциллографов с полосой пропускания до 100 МГц. Выбирая требуемое сопротивление эмиттерных резисторов, можно существенно уменьшить потребляемую коммутатором мощность в тех узлах осциллографов, где не требуется максимальная полоса пропускания.

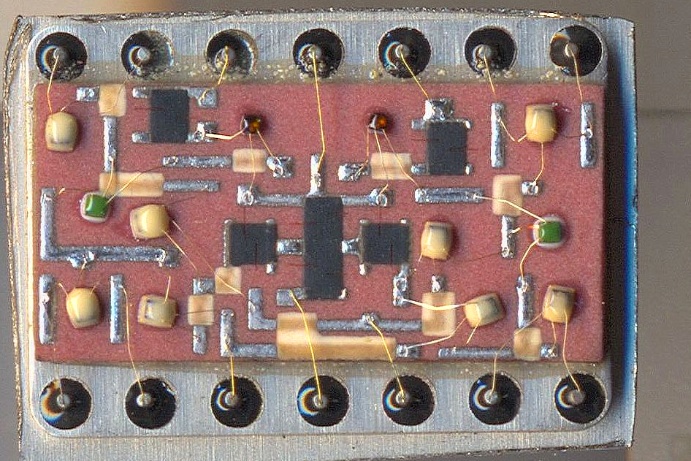

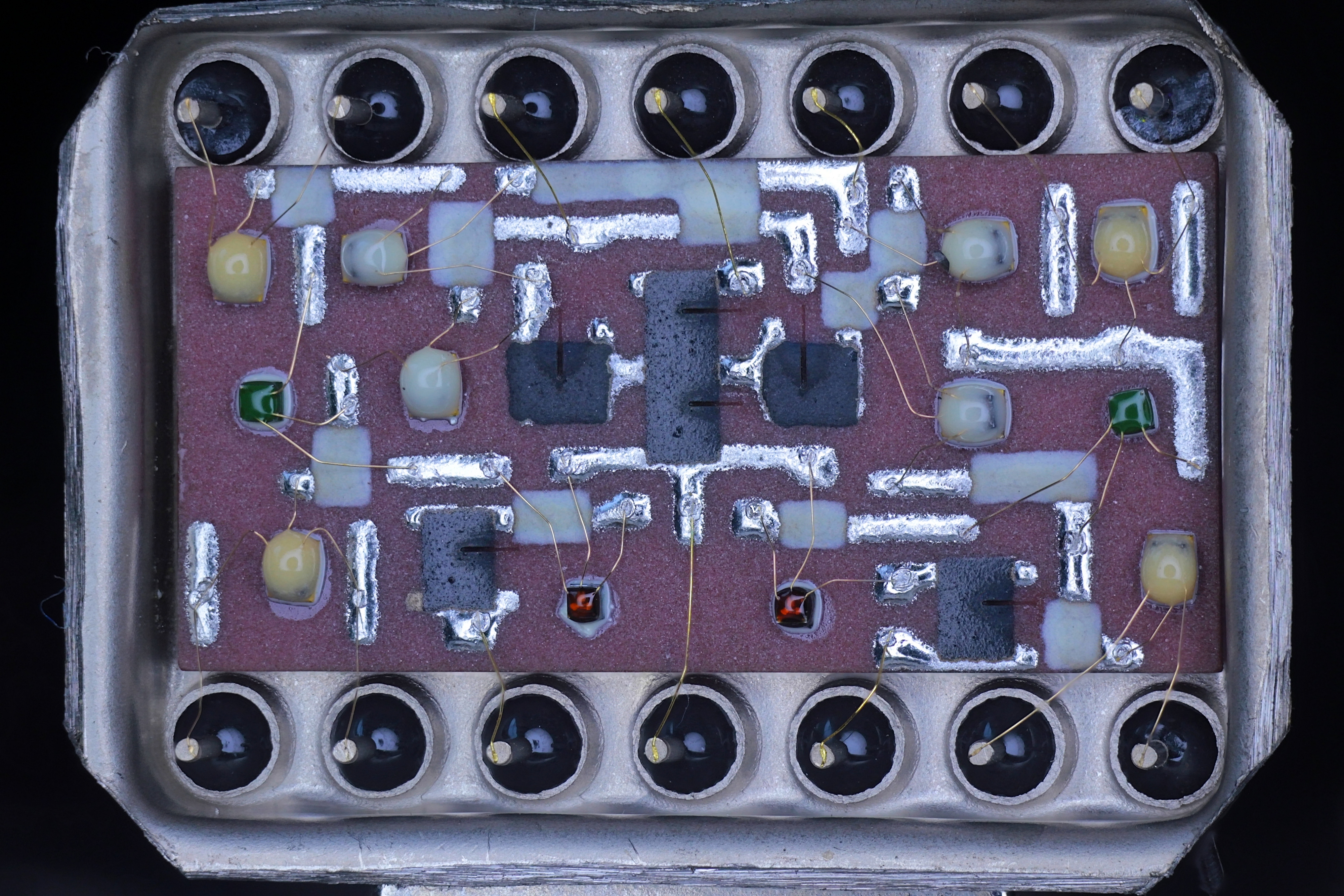

(фото Александра Назаренко)

R1, R2, R4, R6 – 500 Ом +5%;
R3, R5 – 51 Ом +5%;
ДМ1, ДМ2 – диодная матрица 2Д910Б-1;
VT1, VT2, VT9, VT10 - 2Т396А-2;
VT3, VT8 – 2Т324Г-1;
VT4...VT7 - 2Т354Б-2

Источники:

1. Олег Дворников, Владимир Чеховский. Широкополосный суммирующий коммутатор аналоговых сигналов - "Современная электроника", №2, 2011.
