04КН20

Активный коммутатор сигналов промежуточной частоты, от ленинградского "НИТИ-Авангард".

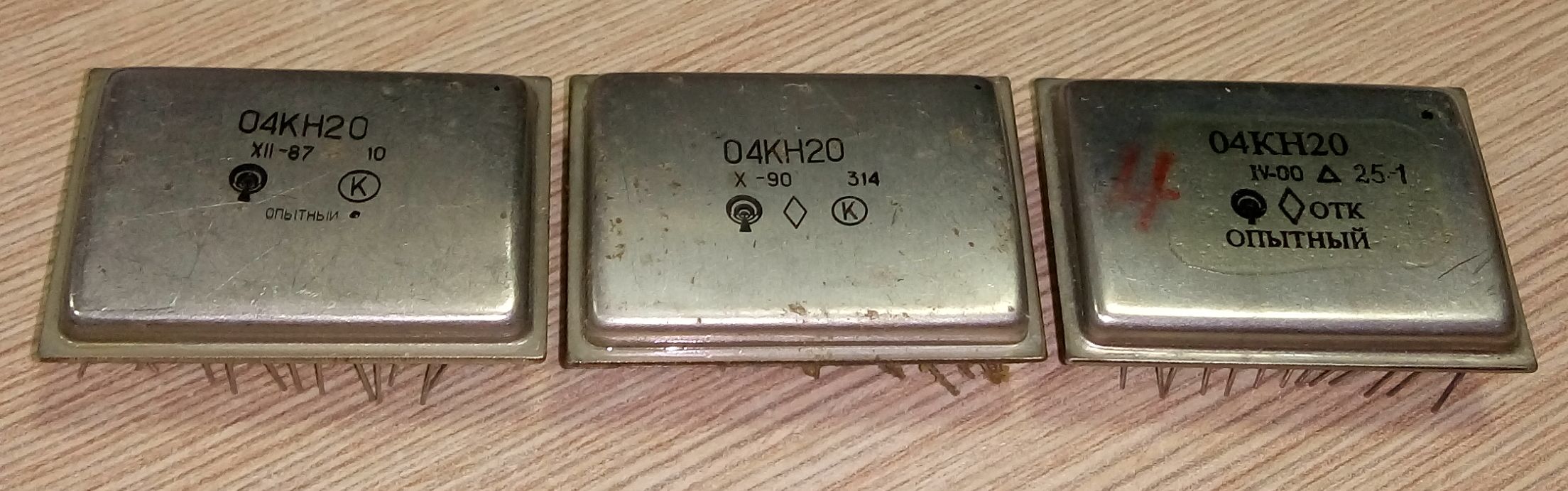

Любопытна эволюция микросборки, от опытных экземпляров к серийным, и вновь к опытным в смутное время. Кстати, она выпускается и по сей день...

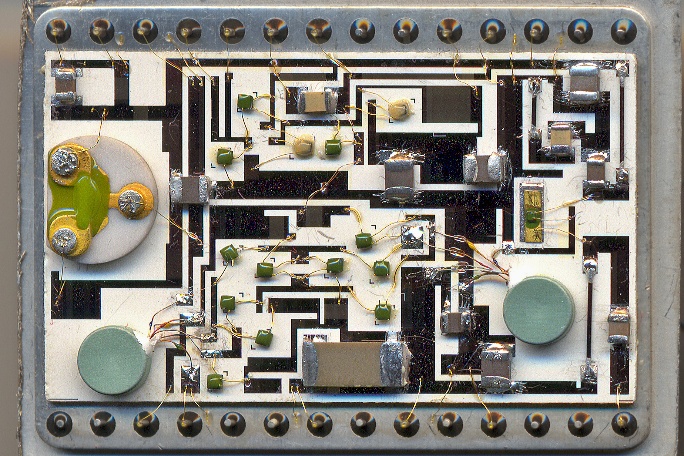

(фото Александра Назаренко)

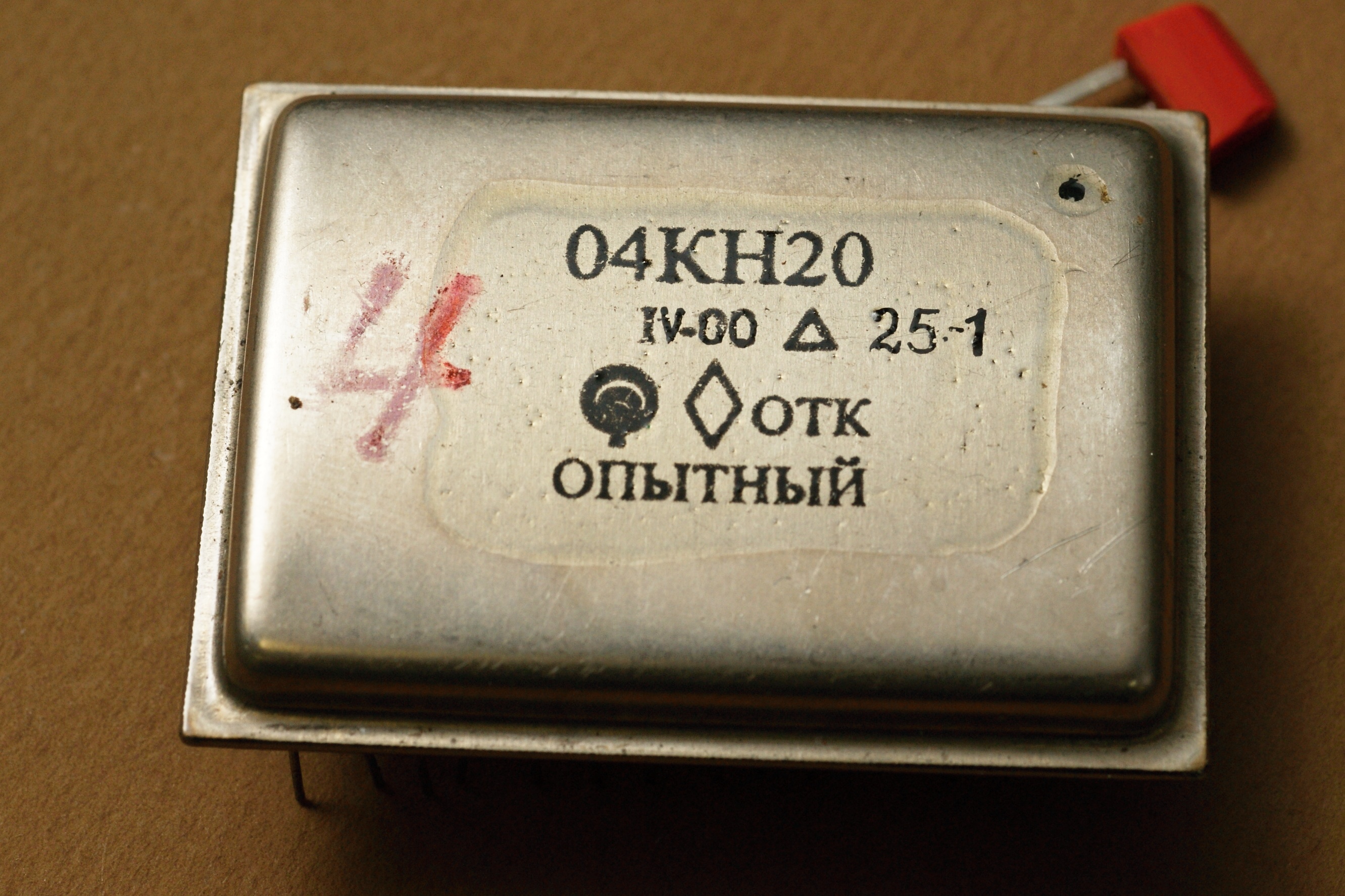

(фото Александра Назаренко)

Наименование параметра, единица измерения, режим намерения Буквенное
обозначение		 Норма
не менее не более

Ток потребления от источника питания 12,0 В, мА
Ток потребления от источника питания - 6,0 В, мА
Ток потребления от источника питания 6,0 В, мA при:
Uп1 = 12,0 +0,6 В
Uп2 = - 6,0 +0,3 В
Uп3 = 6,0 +0,3 В
Rн = 75 +4 Ом
Cн = 15,0 +1,5 пФ
U1упр = 3,0+0,3 В

I1пот.1
I1пот.2
I1пот.3



20
110
95

Ток потребления от источника питания 12,0 В, мА
Ток потребления от источника питания минус 6,0 В, мА
Ток потребления от источника питания 6,0 В, абсолютная величина, мА при:
Uп1 = 12,0 +0,6 В
Uп2 = - 6,0 +0,3 В
Uп3 = 6,0 +0,3 В
Rн = 75 +4 Ом
Cн = 15,0 +1,5 пФ
U0упр = 0 В

I0пот.1
I0пот.2
I0пот.3

-

-

-

65
110
30

Коэффициент передачи напряжения, раз при:
Uп1 = 12,0 +0,6 В
Uп2 = - 6,0 +0,3 В
Uп3 = 6,0 +0,3 В
Rн = 75 +4 Ом
Cн = 15,0 +1,5 пФ
fвх = 70 МГц
Uвх = 500 мВ
U1упр = 3,0+0,3 В

Кпu

 1,0



Коэффициент ослабления напряжения, дВ при:
Uп1 = 12,0 +0,6 В
Uп2 = - 6,0 +0,3 В
Uп3 = 6,0 +0,3 В
Rн = 75 +4 Ом
Cн = 15,0 +1,5 пФ
fвх = 40 МГц
Uвх = 500 мВ
U0упр = 0 В

Кос

50



Верхняя граничная частота полосы пропускания, МГц
Нижняя граничная частота полосы пропускания, МГц
Uп1 = 12,0 +0,6 В
Uп2 = 6,0 +0,3 В
Uп3 = 6,0 +0,3 В
Rн = 75 +4 Ом
Uвх = 500 мВ
U1упр = 3,0+0,3 В
Cн = 15,0 +1,5 пФ

fв
fн

90
-

-
20

Напряжение питания, В

Напряжение питания, В

Напряжение питания, В

Сопротивление нагрузки, кОм

Емкость нагрузки, пФ

Управляющее напряжение высокого уровня, В

Uп1

Uп2

Uп3

Rн

Сн

U1упр

11,4

- 5,7

5,7

71

 13,5

2,5

12,6

- 6,3

6,3

79

16,5

4,5
