04ПФ15

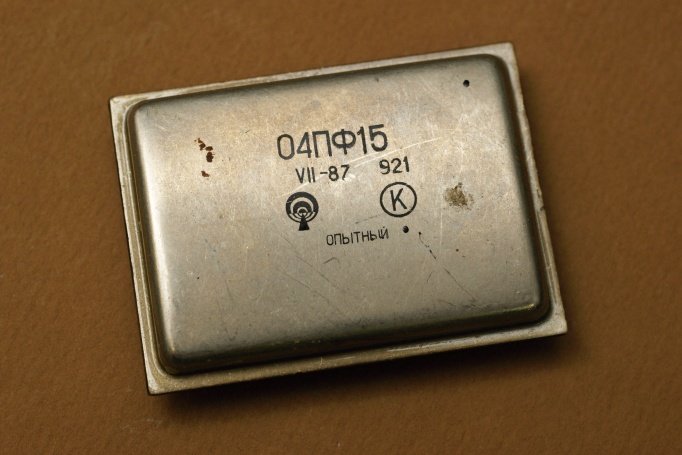

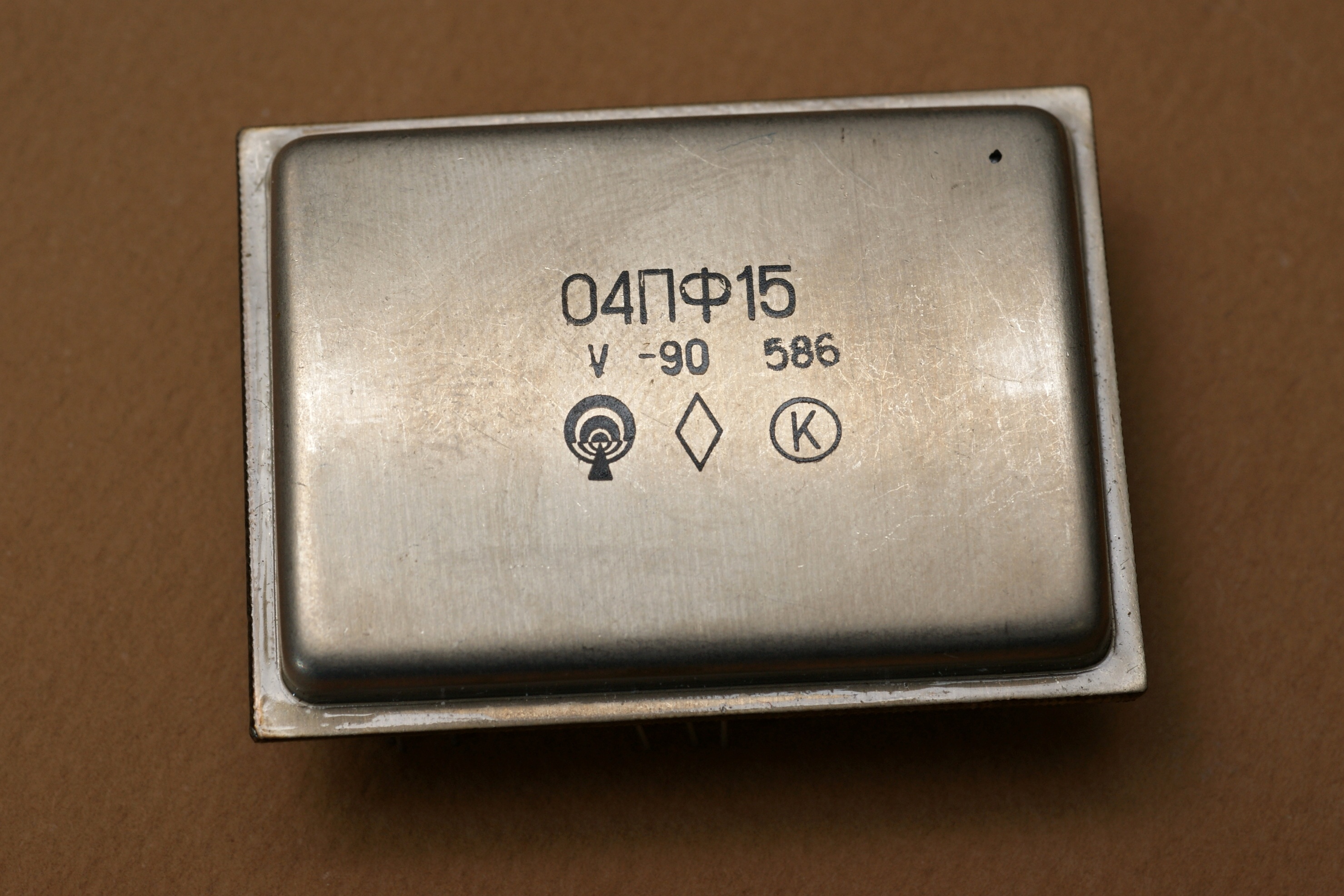

(фото от Alex_lv)

Квадратурный фазовращатель; предназначен для формирования двух выходных сигналов ПЧ гармонической формы, когерентных со входным сигналом со сдвигом 90º между фазами выходных сигналов в широком диапазоне частот.

Производитель - ленинградский "НИТИ-Авангард".

Наименование параметра, единица измерения, режим намерения Норма
не менее не более

Коэффициент передачи напряжения в канале 1, раз
Коэффициент передачи напряжения в канале 2, раз
при:
Uп1 = 6,0 +0,3 В
Uп2 = - 6,0 +0,3 В
Rн = 75 +4 Ом
Cн = 15,0 +1,5 пФ
fс = 70 МГц
Uc = 200 мВ

0,8

0,8

1,2

1,2

Ток потребления от источника 6 В, мА
Ток потребления от источника -6 В, мА
пpи:
Uп1 = 6,0 +0,3 В
Uп2 = - 6,0 +0,3 В
Rн = 75 +4 Ом
Cн = 15,0 +1,5 пФ

-
-

150
150

Верхняя граничная частота полосы пропускания, МГц
Нижняя граничная частота полосы пропускания, МГц
Uп1 = 12,0 +0,6 В
Uп2 = - 6,0 +0,3 В
Rн = 75 +4 Ом
Cн = 15,0 +1,5 пФ
Uс = 300 мВ

80
-

-
60

Разность фаз между выходными напряжениями, град при:
Uп1 = 6,0 +0,3 В
Uп2 = - 6,0 +0,3 В
Rн = 75 +4 Ом
Cн = 15,0 +1,5 пФ
fс = 70 МГц
Uc = 200 мВ

86

94


Параметр Норма
Предельно-допустимый режим Предельный режим
не менее не более не менее не более
Напряжение питания Uп1, В +5,7 +6,3 +5,64 +6,36
Напряжение питания Uп2, В -5,7 -6,3 -5,64 -6,36
Сопротивление нагрузки, Ом 71 79 69 81
Емкость нагрузки, пФ 13,5 16,5 12,5 18,5

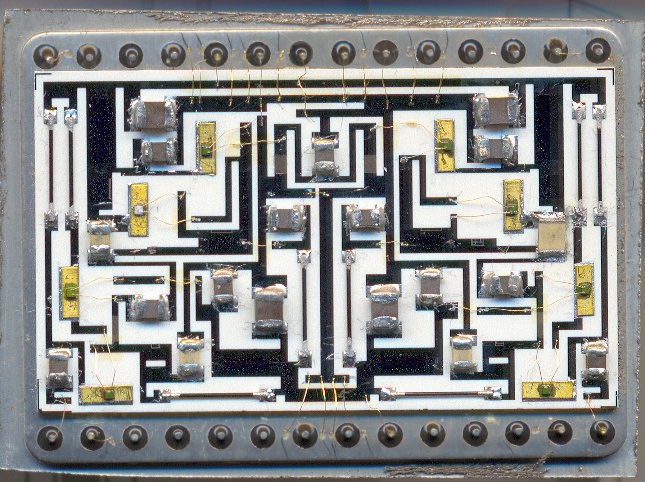

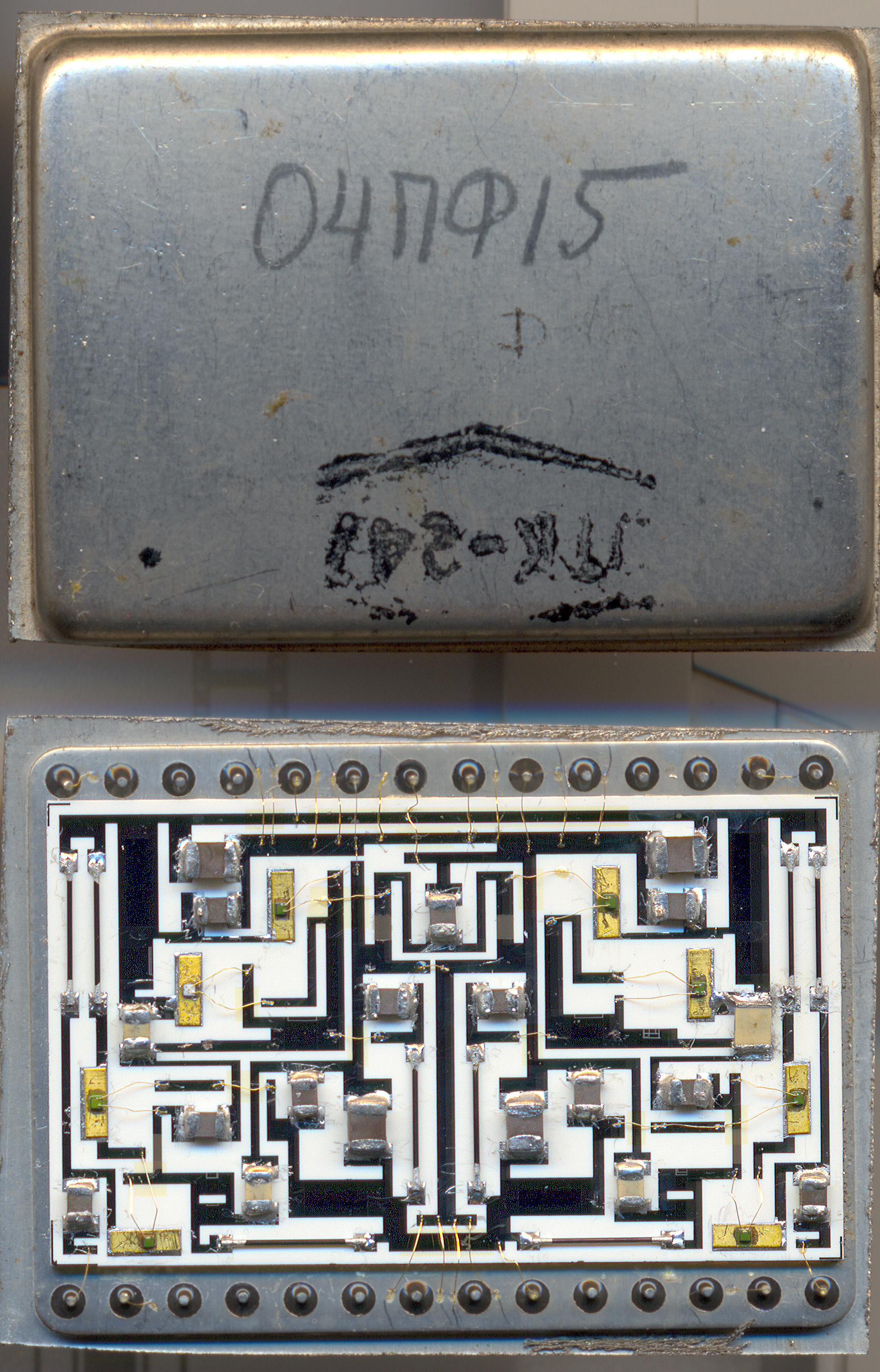

У микросборки интересная зеркально-симметричная топология, что встречается не часто:
