Один из претендентов на звание "микросборка с самой необычной внешностью" :)))
В самом деле, трудно представить, что это устройство относится к гибридным микросхемам...

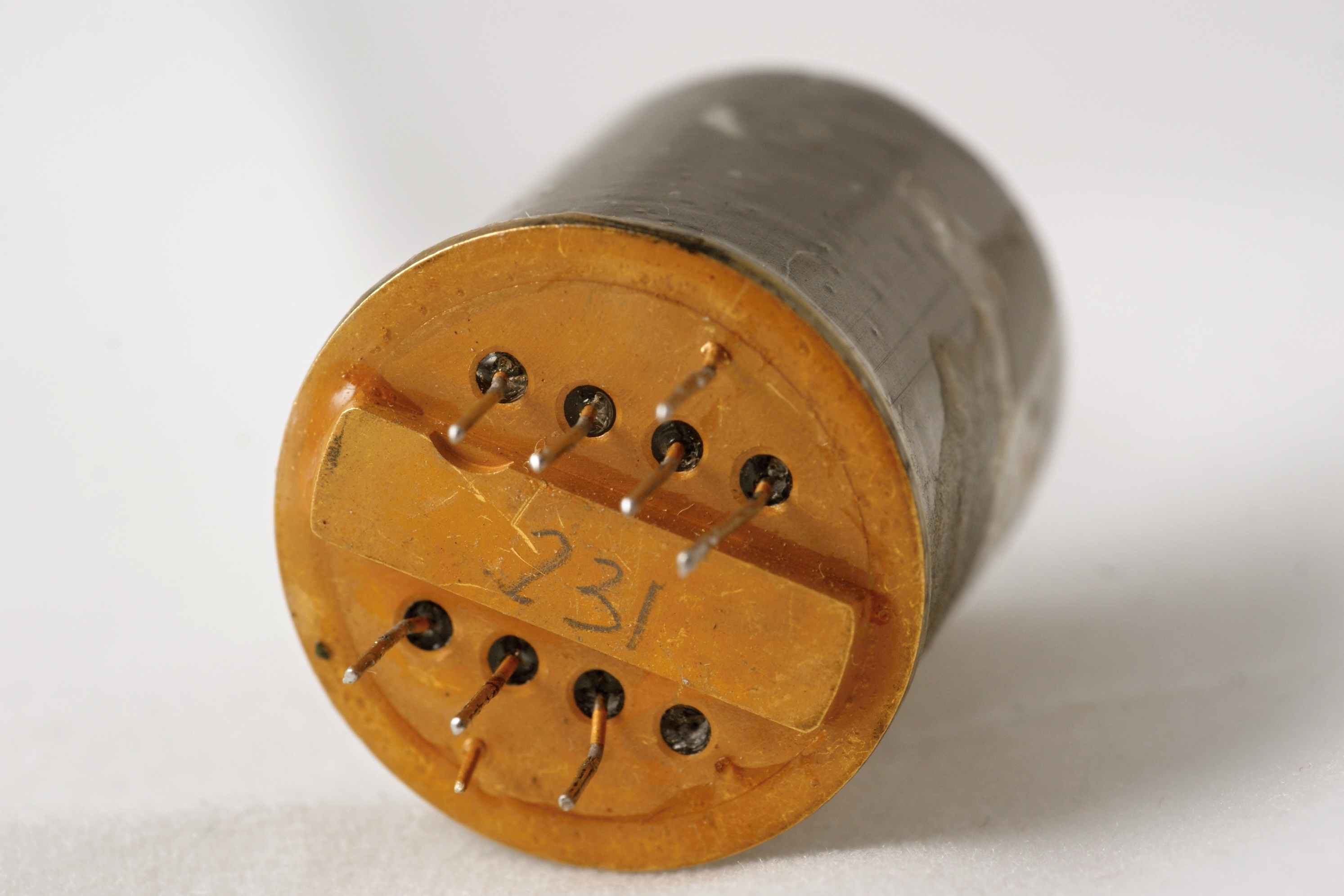

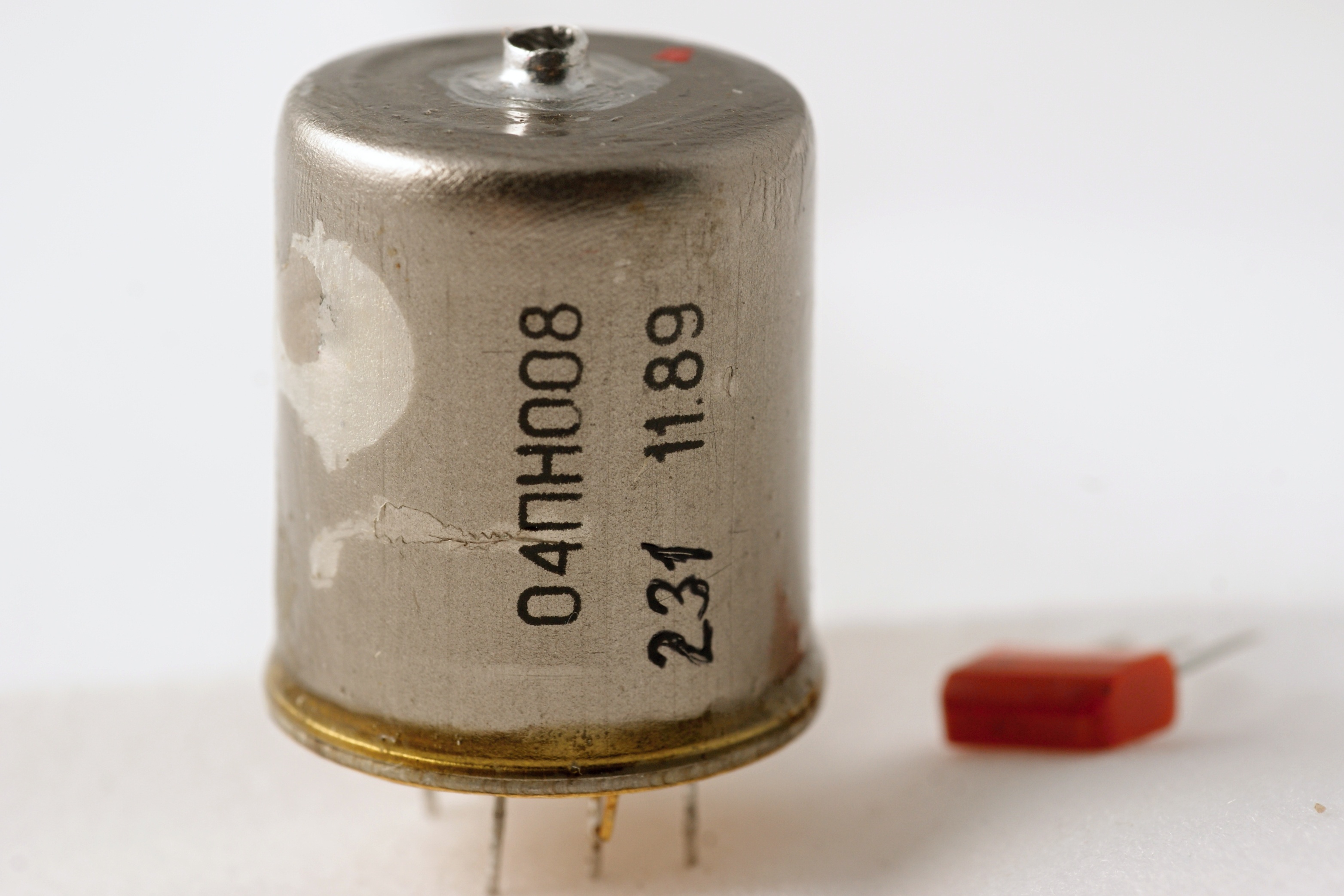

Тем не менее, это так. 04ПН008 представляет собой дифференциальный
термоэлектрический преобразователь (true-RMS преобразователь), выполненный по пленочной технологии.
Он имеет коэффициент преобразования 6,0 мВ/Вт и работает
в полосе частот 100 МГц при заданном уровне погрешности 3%. Применялась она в

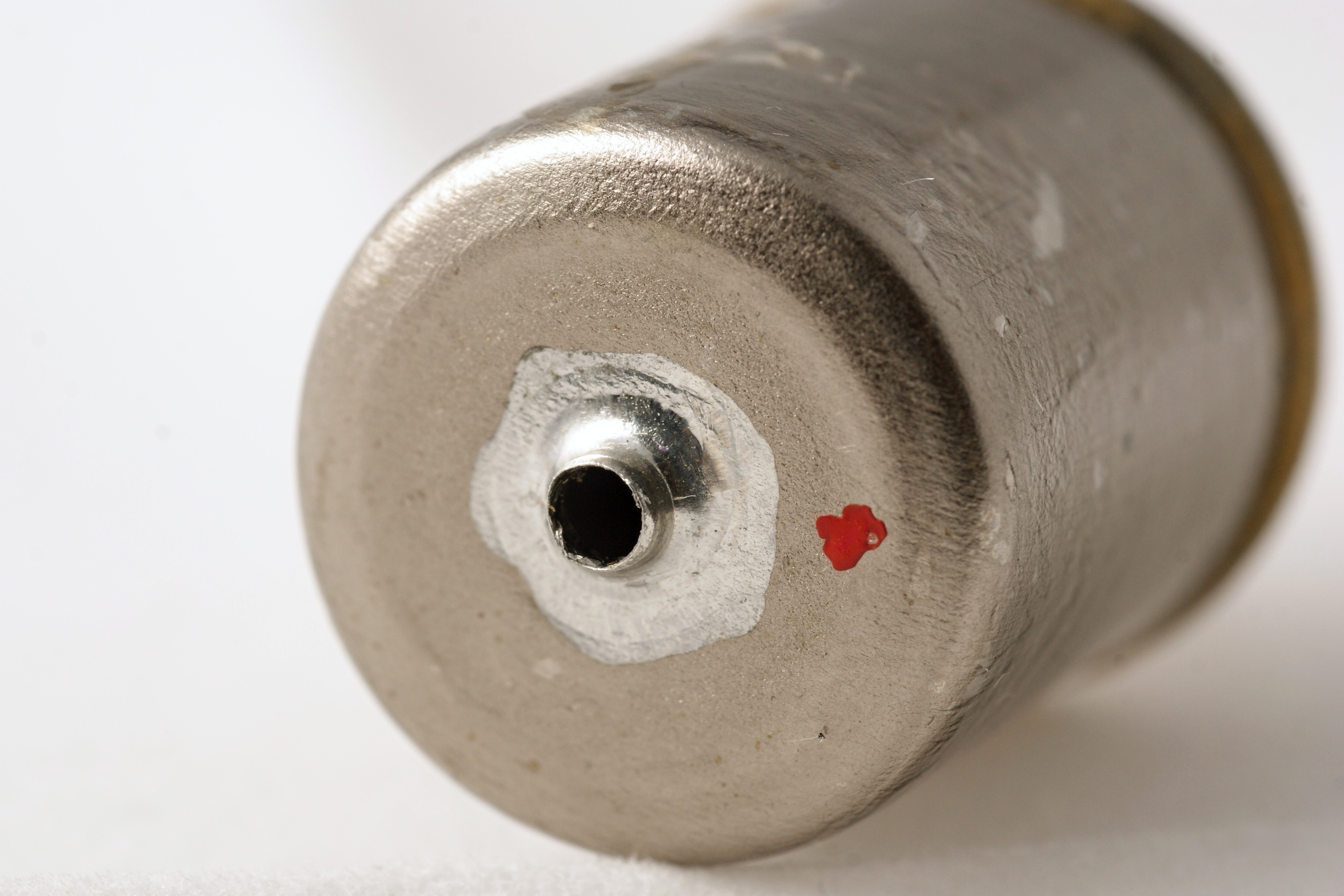

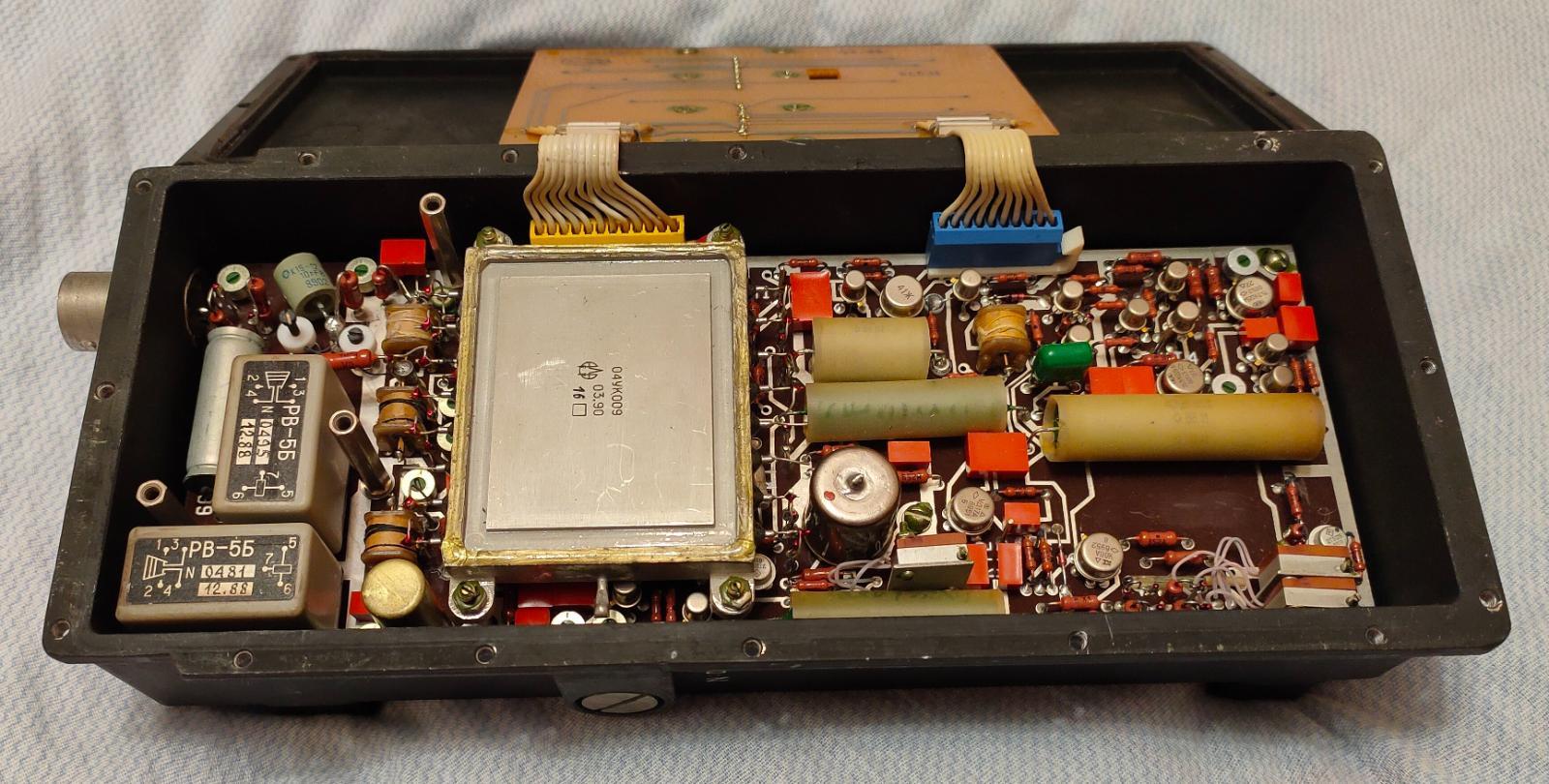

блоке входного
усилителя широкополосного цифрового
вольтметра ВК3-61.
Технические условия на неё,
любезно предоставленные Олегом Дворниковым.

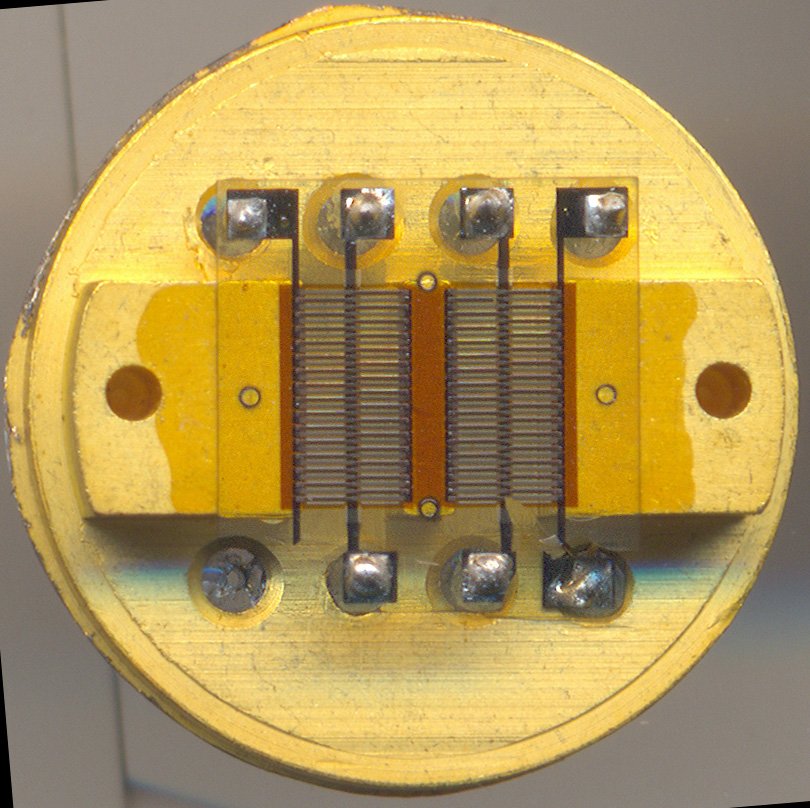

Микросборка содержит два термоэлектрических блока, каждый из которых включает
резисторный нагревательный элемент,
связанный тепловой связью с датчиком температуры (термопарой).
Блоки термоизолированы друг от друга.
Такие устройства применяются в прецизионных преобразователях переменного напряжения в постоянное
по уровню среднеквадратического значения. Входной сигнал подают на один нагревательный элемент,
а эталонное напряжение постоянного тока - на другой. Напряжение на выходе
каждого датчика температуры пропорционально мощности, подводимой к каждому нагревателю.
Блоки находятся в одинаковых внешних условиях и,
при идентичности их тепловых и электрических характеристик,
точка равенства выходных напряжений термодатчиков соответствует равенству
входного сигнала и эталонного напряжения.
Разработчик и производитель - Минский научно-исследовательский приборостроительный институт. Также серийное производство было организовано на Минском ПО им. В. И. Ленина (Минский приборостроительный завод), ныне Белвар.

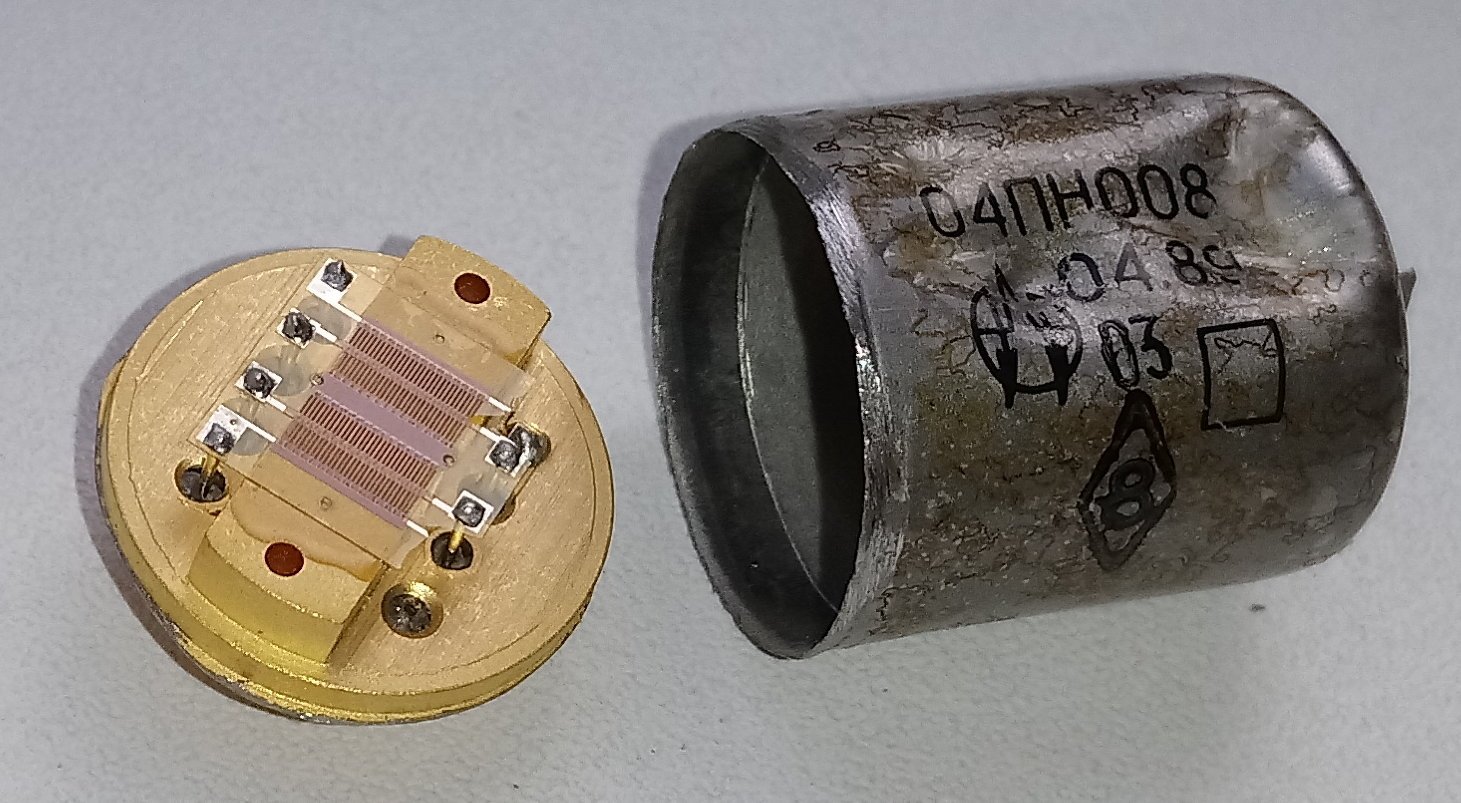

(фото с Форума радиодеталей)
(фото с Форума радиодеталей)
Источники:
1. Олег Дворников. Микроэлектронные преобразователи переменного напряжения в постоянное по уровню среднеквадратического значения. Часть 3. Применение термоэлектрических преобразователей. - "Компоненты и технологии", №2, 2005.
