04ПП02

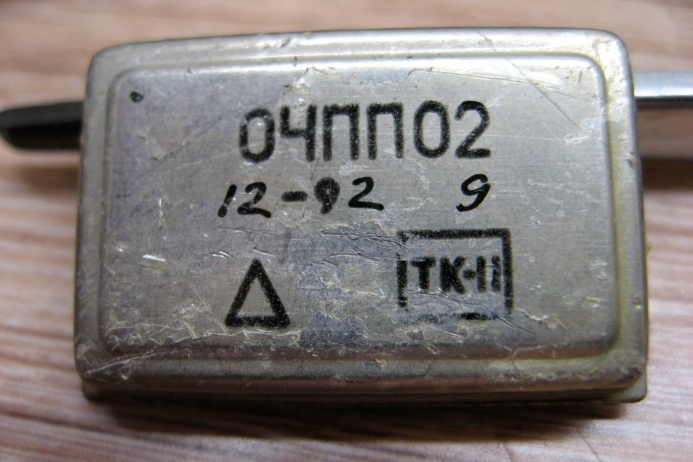

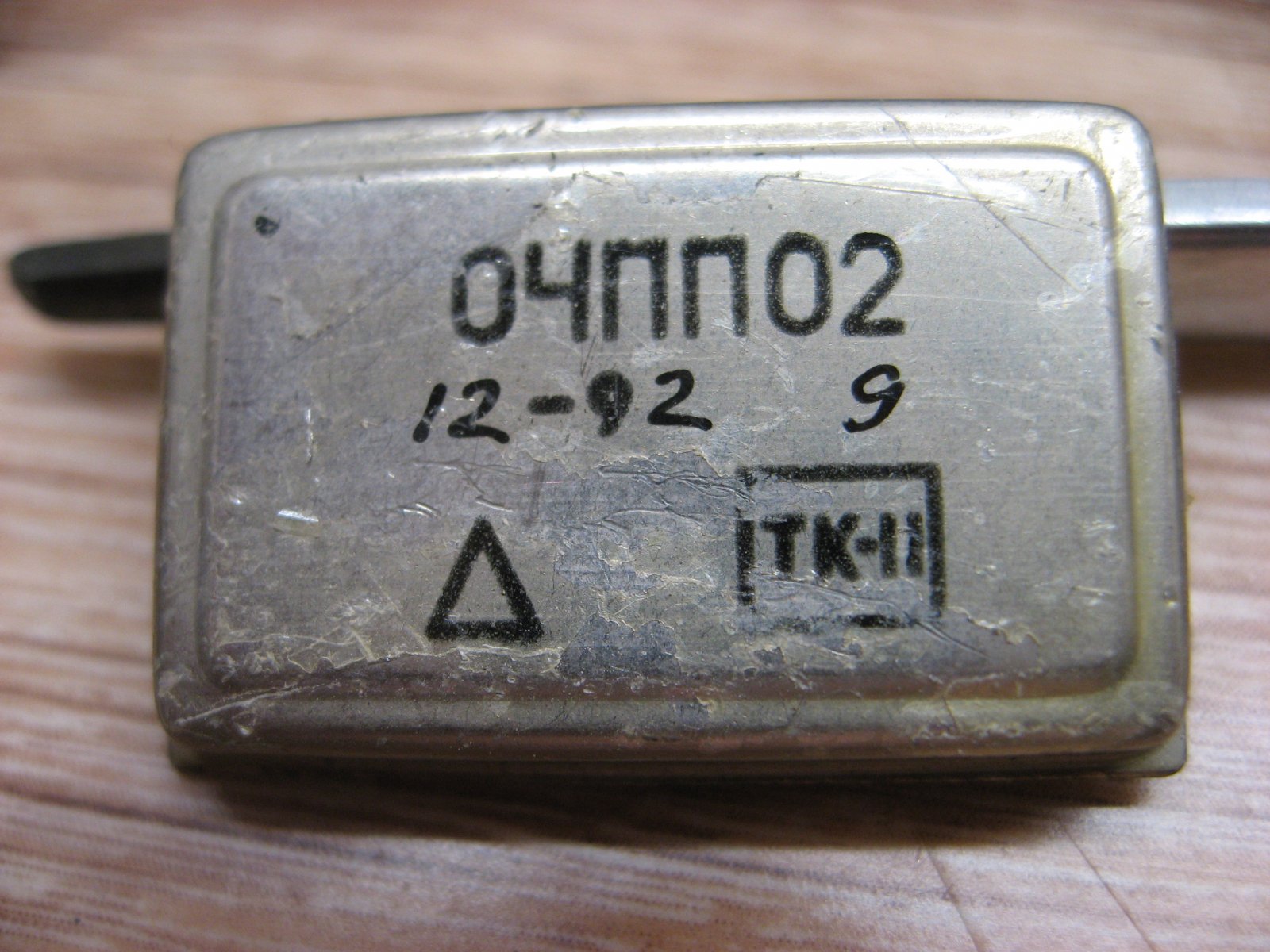

(фото с Форума радиодеталей)

Преобразователь напряжение-частота, для узлов АРУ радиоприёмной аппаратуры. Микросборка содержит два аналогичных канала, один из которых предназначен для формирования импульсов прямого счёта при положительном рассогласовании по входу, а второй - импульсов обратного счёта при отрицательном рассогласовании.

Частота выходных импульсов 12,5+2,5 и 22+5 кГц, уровень напряжения выходных импульсов 15 В. Напряжение питания 15 В.

Принципиальная схема микросборки.

Разработана она в Омском НИИ Приборостроения, а выпускалась Омским приборостроительным заводом имени Н.Г. Козицкого (ныне закрытым).

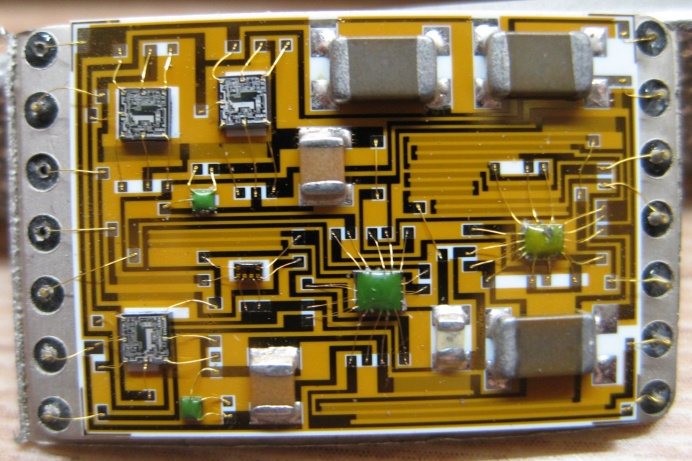

(фото с Форума радиодеталей)
