04ПП РХ3.430.006

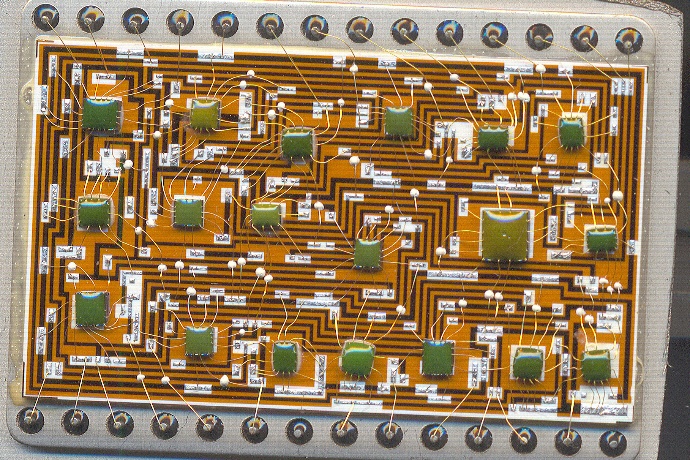

Назначение - асинхронный преобразователь передачи для синхронизации обьединяемых цифровых потоков путем записи входных сигналов в запоминающее устройство и считывания в аппаратуре ИКМ-120У. Заводской паспорт от неё. Элементная база - бескорпусные КМОП интегральные микросхемы 765ой серии.

Разработчиком микросборки был питерский НИИ Дальней связи, а выпускали её белорусские предприятия, ОАО "Ритм" (г.Гомель) и УП "Инкодиак" (Минск).

Электрические параметры

Амплитуда входных импульсов не менее 9 В
Время нарастания и спада входных импульсов не более 150 нс
Опережение переднего фронта информационного сигнала 2048 кбит/с от переднего фронта тактового импульса 2048 Гц в пределах 80-180 нс
Амплитуда выходных импульсов не менее 9 В
Время нарастания и спада выходных импульсов не более 120 нс
Питание осуществляется от 2х источников: +5+0,25 В; -5+0,25 В
Мощность потребления не более 100 мВт

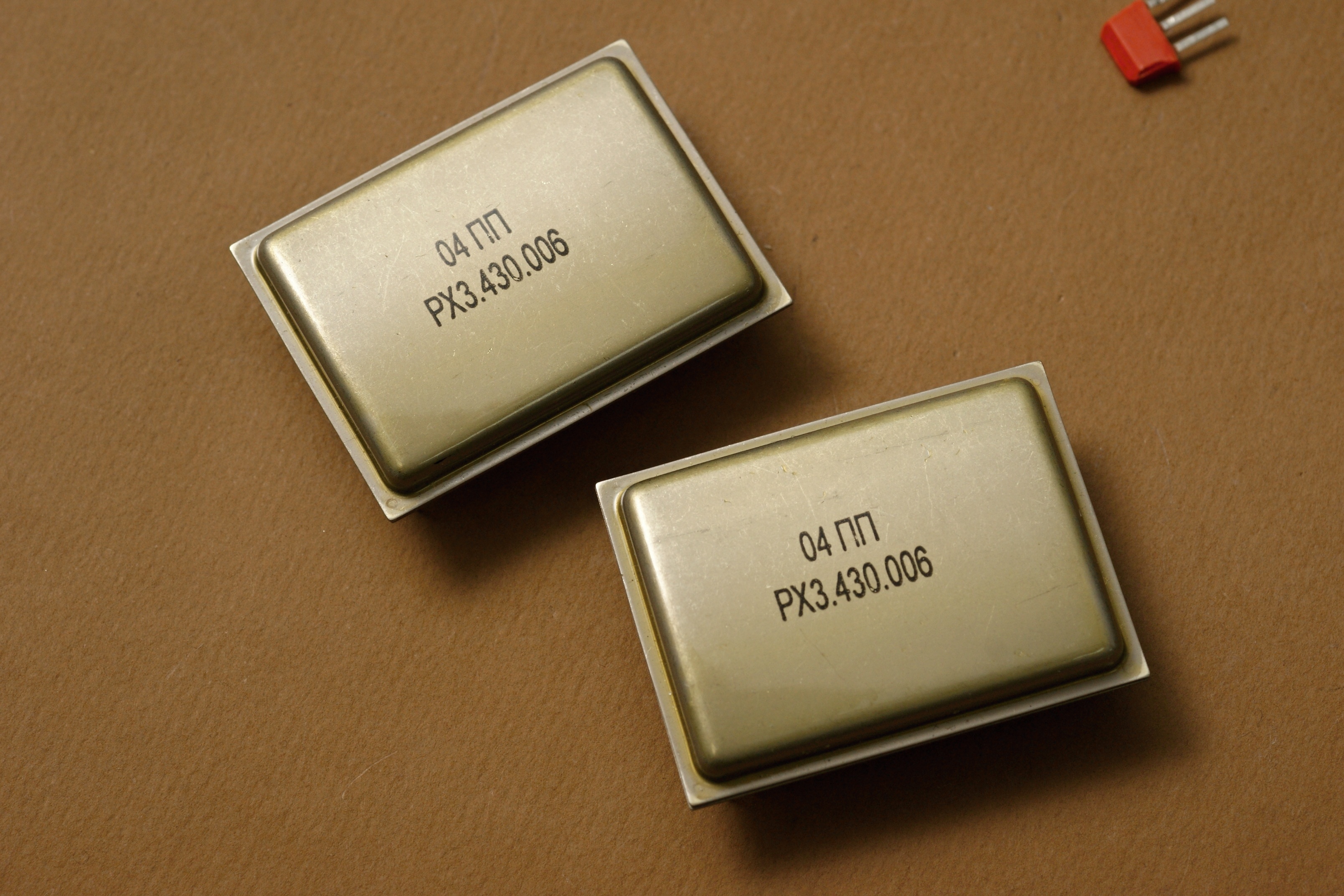

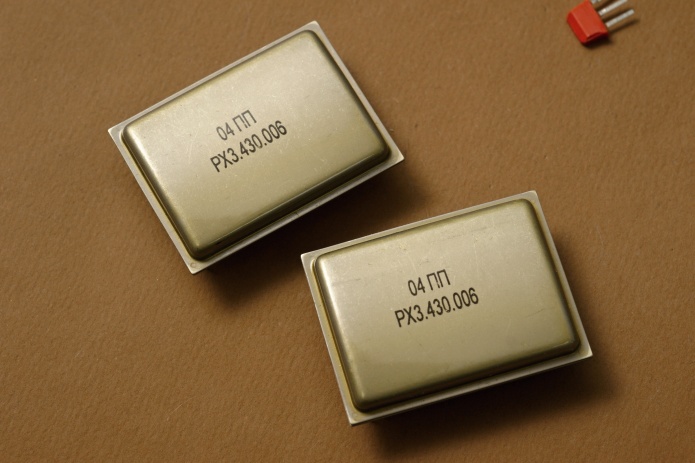

(фото Александра Назаренко)

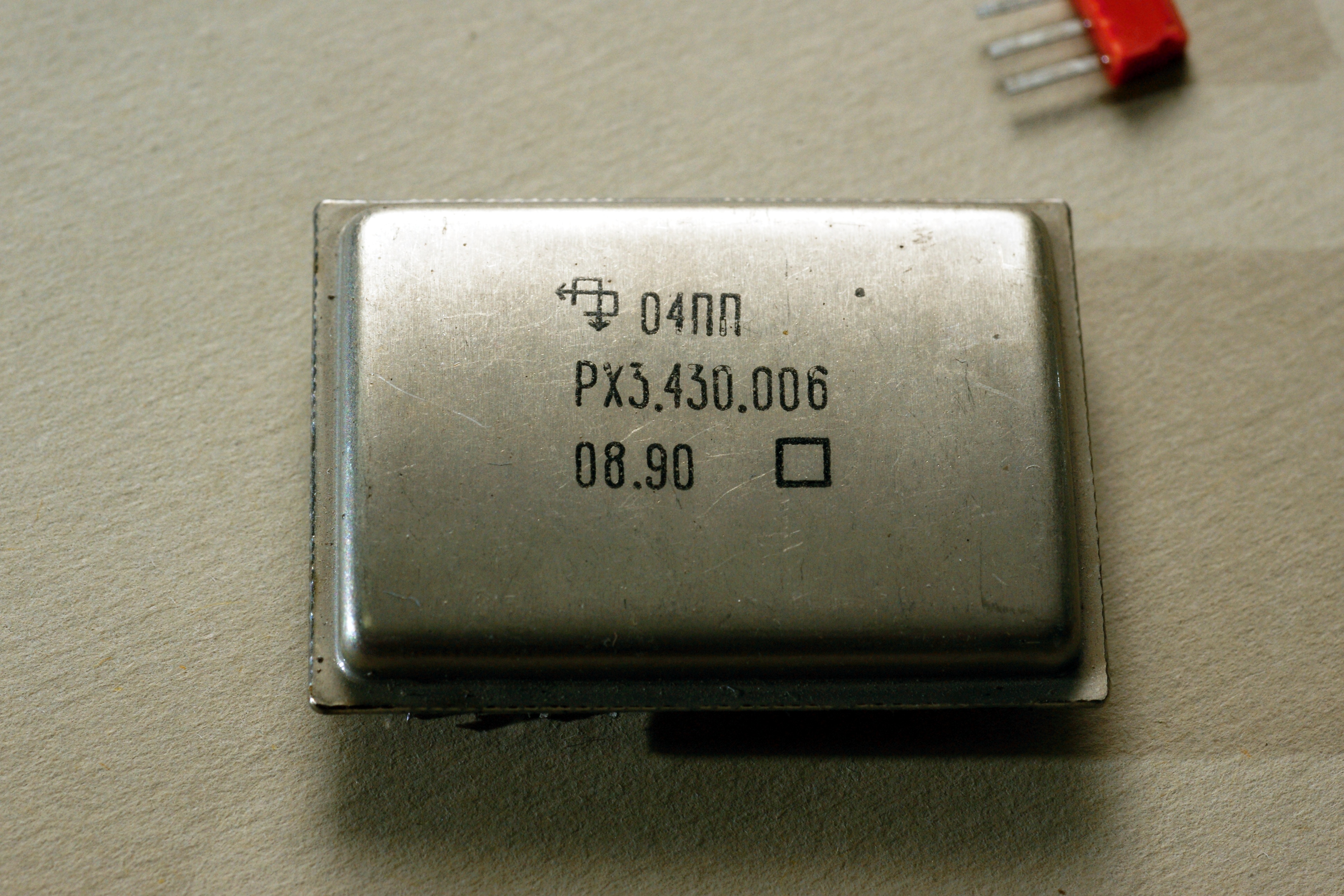

(фото Александра Назаренко)
