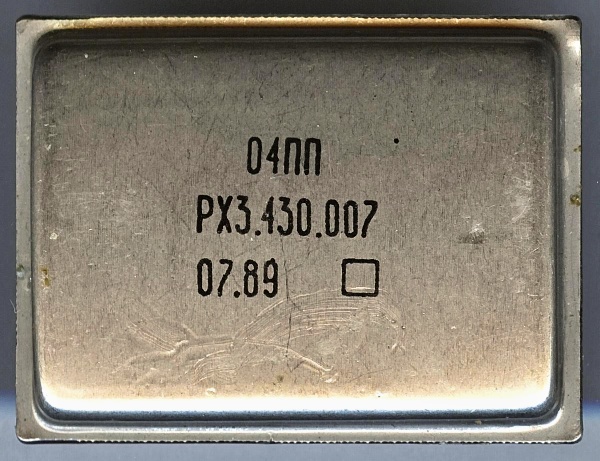

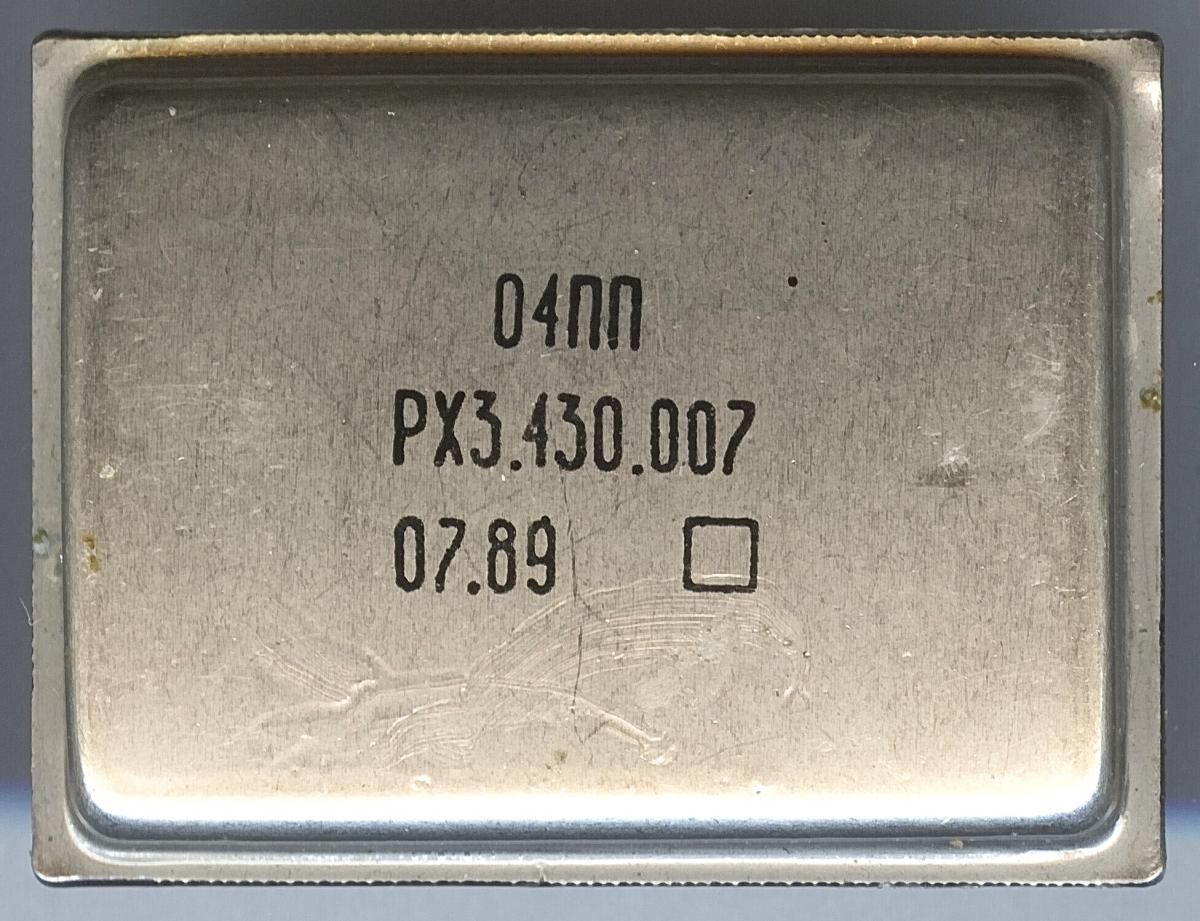

04ПП РХ3.430.007

Назначение - асинхронный преобразователь приема для восстановления первоначальной скорости цифрового потока 2048 кбит/с путем записи цифрового сигнала в запоминающее устройство и считывания в аппаратуре ИКМ-120У. Заводской паспорт от неё.

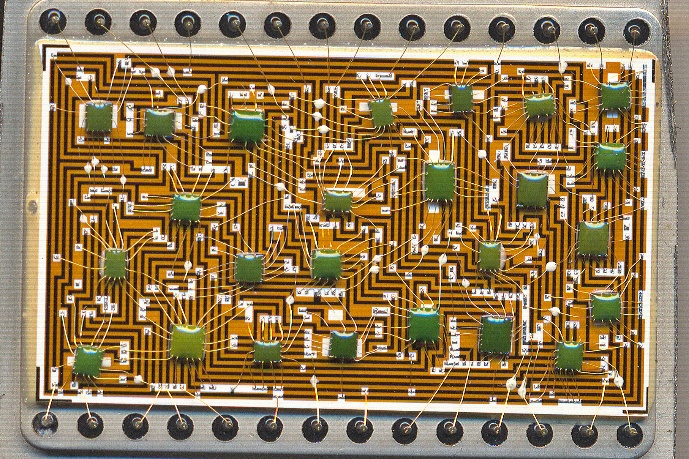

Элементная база - бескорпусные КМОП интегральные микросхемы 765ой серии.

Разработчиком микросборки был питерский НИИ Дальней связи, в советское время и позднее выпускало её ОАО "Ритм" (г.Гомель), а ныне УП "Инкодиак" (Минск).

Электрические параметры

Амплитуда входных импульсов 9 В
Время нарастания и спада входных импульсов не более 150 нс
Амплитуда выходных импульсов не менее 9В
Время нарастания и спада выходных импульсов не более 120 нс
Размах фазовых флюктуаций не более 25% от периода тактовой частоты
Питание осуществляется от двух источников +5+0,25 В, -5+0,25 В
Мощность потребления не более 100 мВт

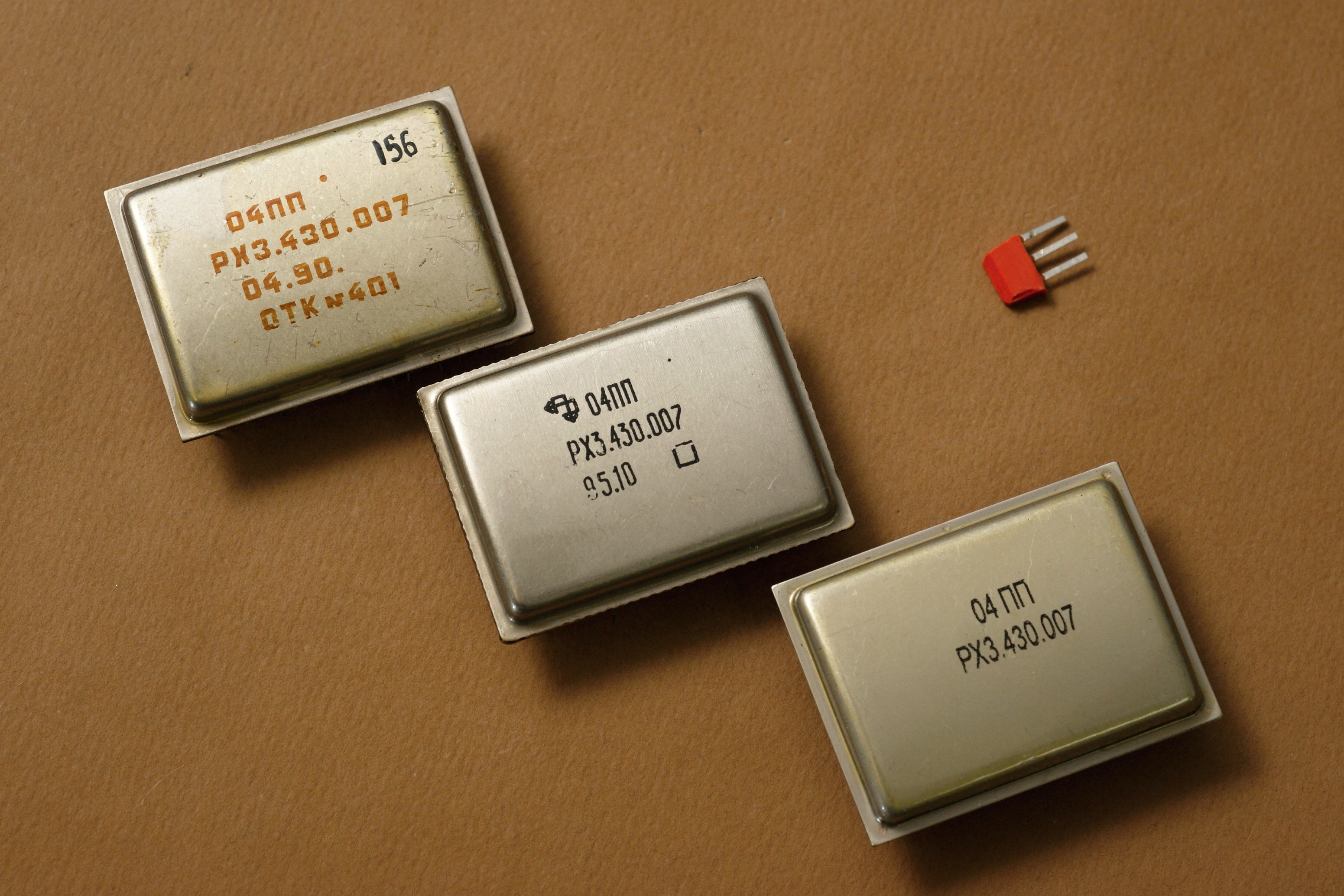

(фото Александра Назаренко)
