04ПР РХ3.430.003

Назначение - преобразователь кода передачи для преобразования двоичного униполярного цифрового сигнала в цифровой сигнал с более высокой плотностью единичных символов и преобразования его в стыковой биполярный квазитроичный сигнал в коде HDB-3 или АМI со скоростью 2048кбит/с в аппаратуре ИКМ-120У.

Разработчиком микросборки был питерский НИИ Дальней связи, а выпускал её завод "Ритм" (г.Гомель).

Электрические параметры

Амплитуда входных импульсов
   низкого уровня -4,5...-5 В
   высокого уровня +4,5...+5 В
Длительность импульса тактового сигнала 170...318 нс
Время перехода из состояния одного уровня в другой и обратно не более 120 нс
Амплитуда выходных информационных импульсов при сопротивлении нагрузки 220+3 Ом находится в пределах 9,6+0,3 В
Питание осуществляется от 2х источников: +5+0,25 В; -5+0,25 В

Заводской паспорт на неё.

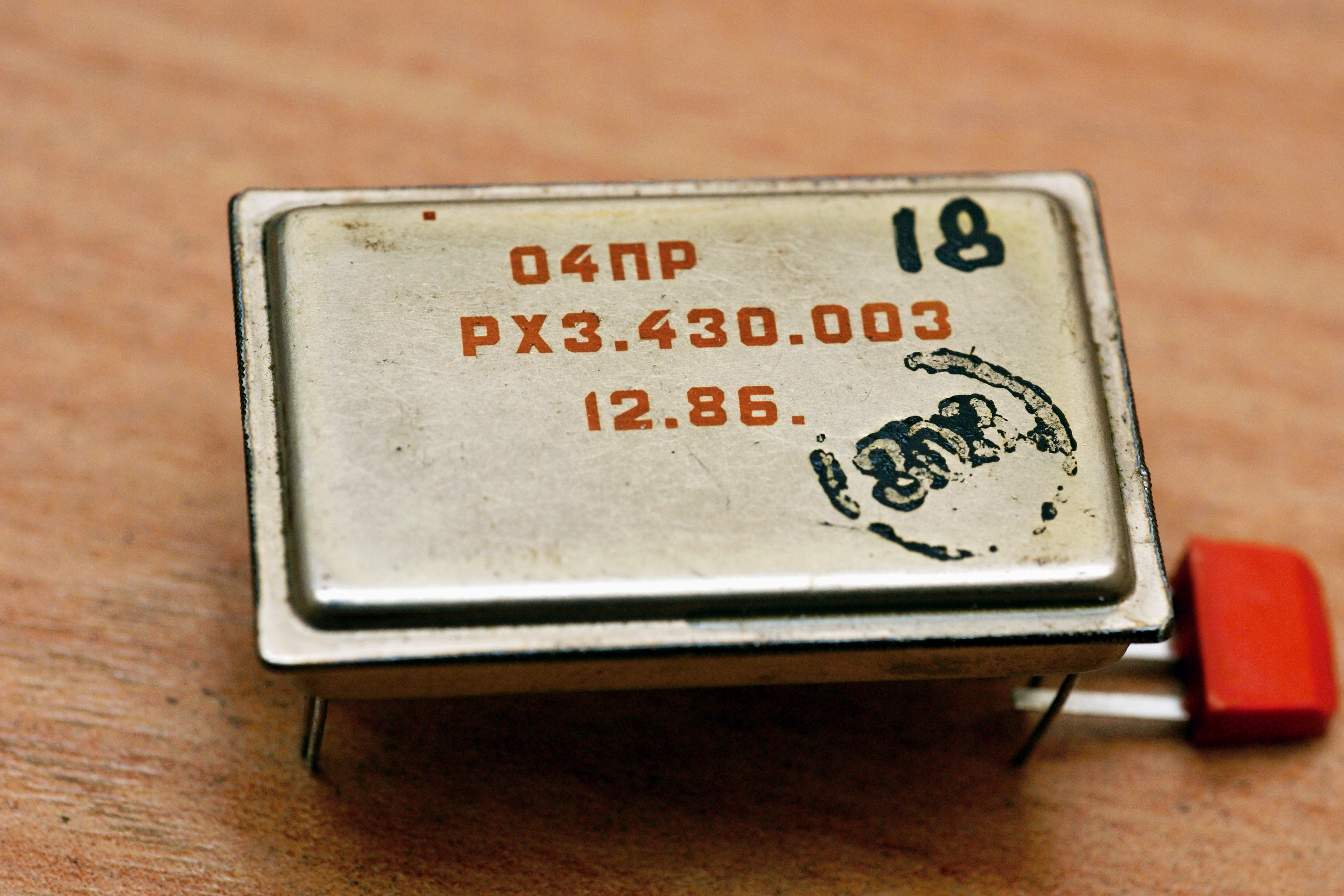

(фото Александра Назаренко)

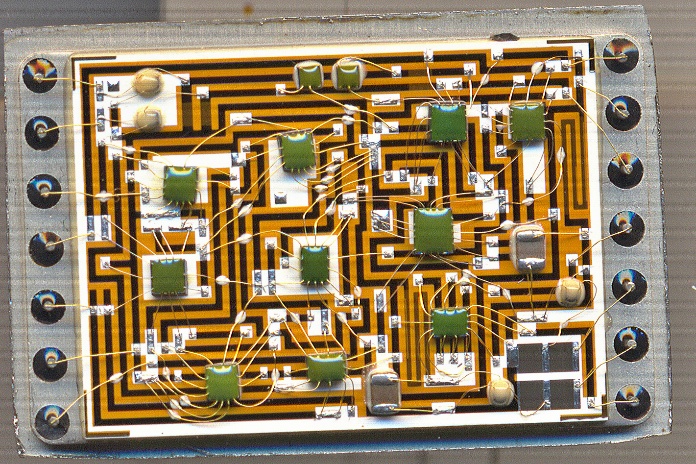

(фото Александра Назаренко)
