04ПС021

Производитель - Омский радиозавод им. А.С.Попова.

Назначение - смеситель частот в диапазоне 150-170 МГц (промежуточная частота 10,7 МГц). Применяется в радиорелейных станциях "Малютка-1".

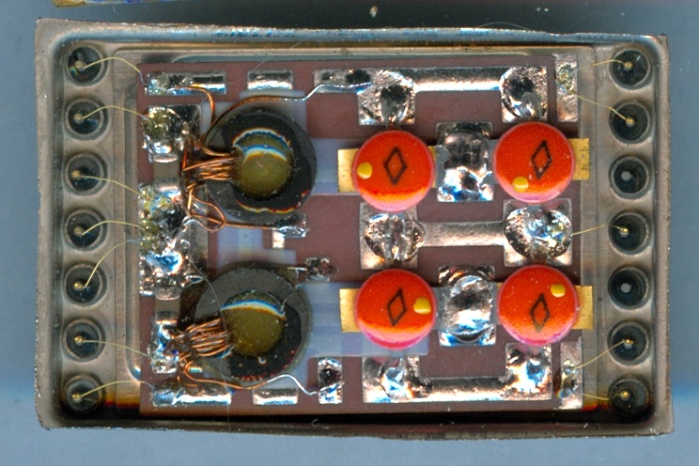

Смеситель выполнен на полевых транзисторах 2П312А, включенных по балансовой схеме,  обеспечивающих подавление сигнала гетеродина на выходе смесителя. Транзисторы соединены по схеме с общим затвором.

Смеситель имеет коэффициент преобразования не менее 2 дБ и динамический диапазон по взаимной модуляции от уровня 0,3 мкВ не менее 88 дБ.
