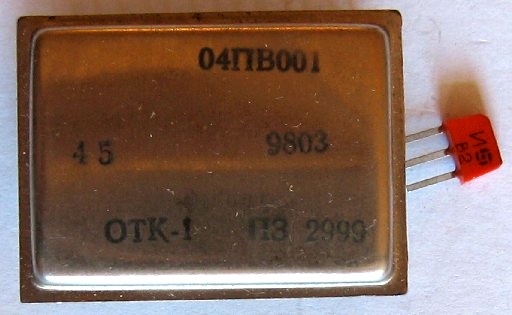

Восьмиразрядный следящий АЦП. Содержит 1041 элемента. Производитель - Ярославский радиозавод.
| Наименование параметра, единица измерения | Условн. обозн. | Значение параметра | Темпера- тура, °С |
|---|---|---|---|
| Выходное напряжение логического нуля | Uвых0 | не
более 0,07 В не более 0,06 В не более 0,07 В |
–60±3 25±10 85±3 |
| Выходное напряжение логической единицы | Uвых1 | не
менее 9,4 В не менее 9,5 В не менее 9,4 В |
–60±3 25±10 85±3 |
| Напряжение смещения компаратора | Uсм | не
более 6,2 мВ не более 6,0 мВ не более 6,2 мВ |
–60±3 25±10 85±3 |
| Выходное напряжение ЦАП | UЦАП | 3–5 В | –60±3 25±10 85±3 |
| Ток потребления по цепи питания 1 | Iпоm1 | 1,45–11
мА 1,5–9 мА 1,45–11 мА |
–60±3 25±10 85±3 |
| Ток потребления по цепи питания 2 | Iпоm2 | 0,9–7,5
мА 1,0–7,0 мА 0,9–7,5 мА |
–60±3 25±10 85±3 |
