Назначение - перепрограммируемое запоминающее устройство для управления микросхемой
перепрограммируемой памяти 1601РР1. Применяется она в
аппаратуре связи (к примеру, в Р-173П).
Микросборка содержит 3442 элемента; надо полагать для этого
посчитали все транзисторы в каждом чипе, ибо схема представляет собой в основном
набор каких-то цифровых кристаллов, плюс совсем чуть-чуть дискретной обвязки.
Производитель - Ярославский радиозавод.

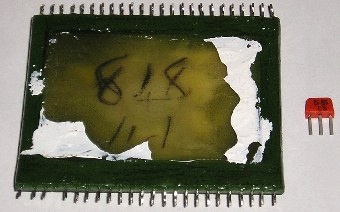

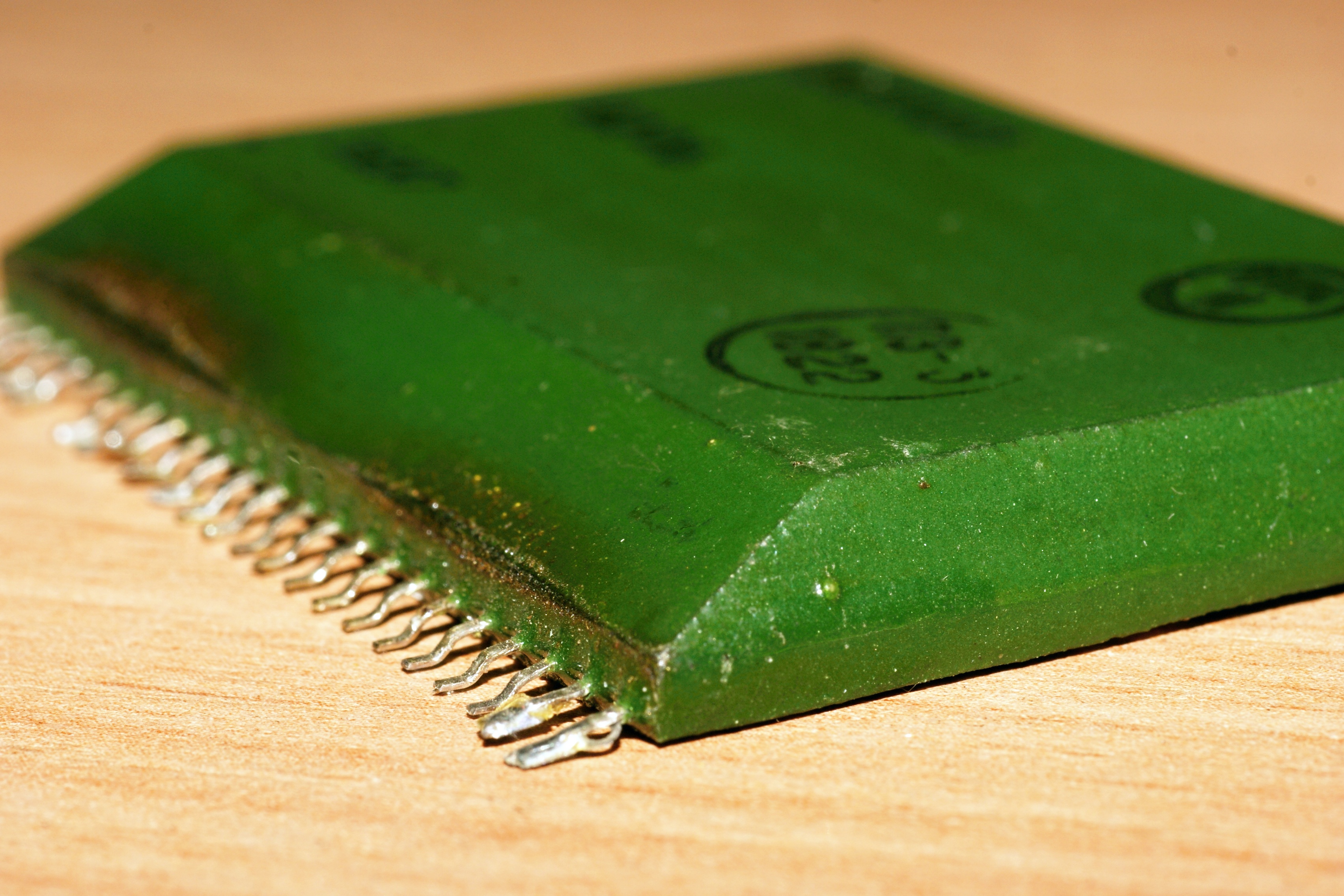

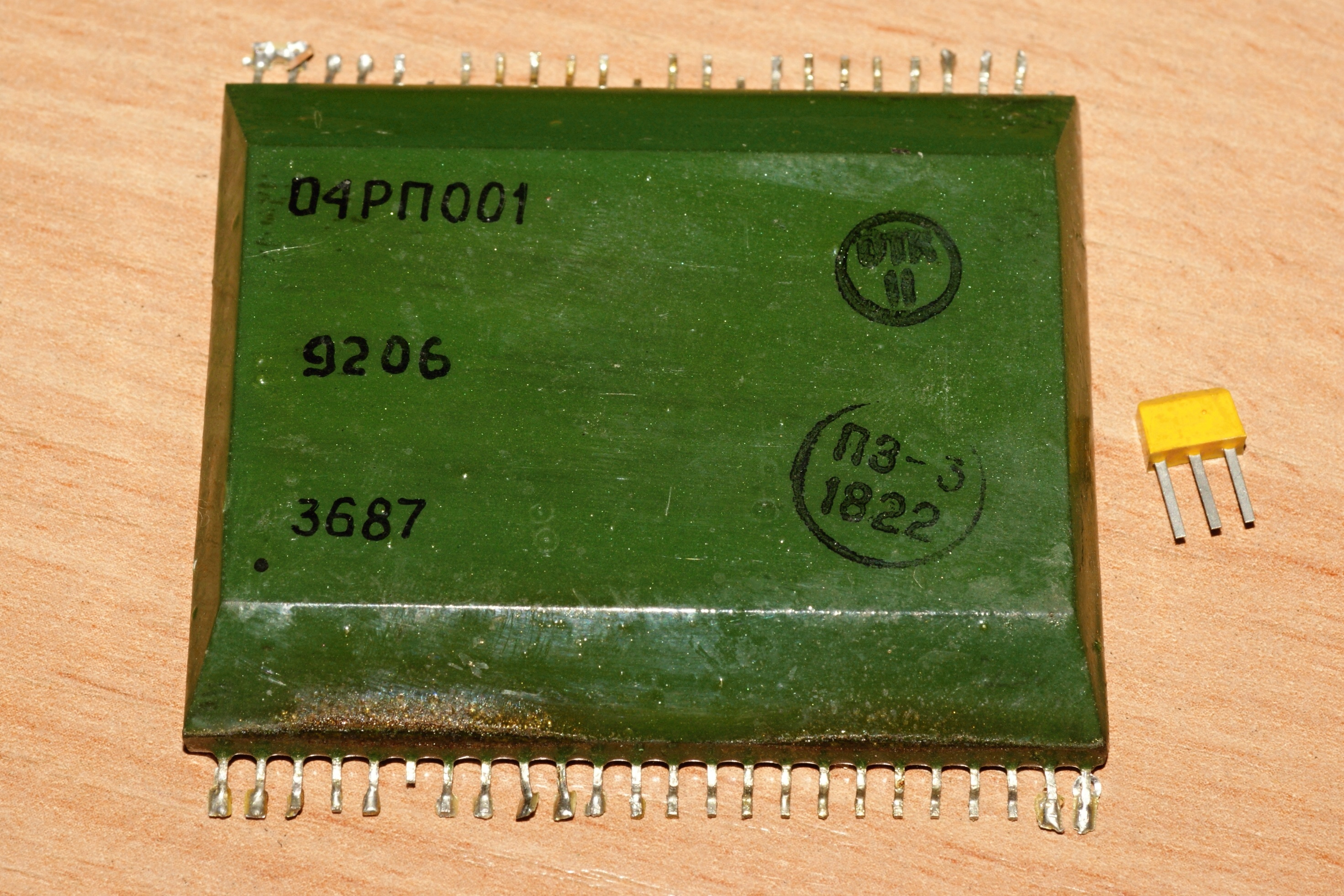

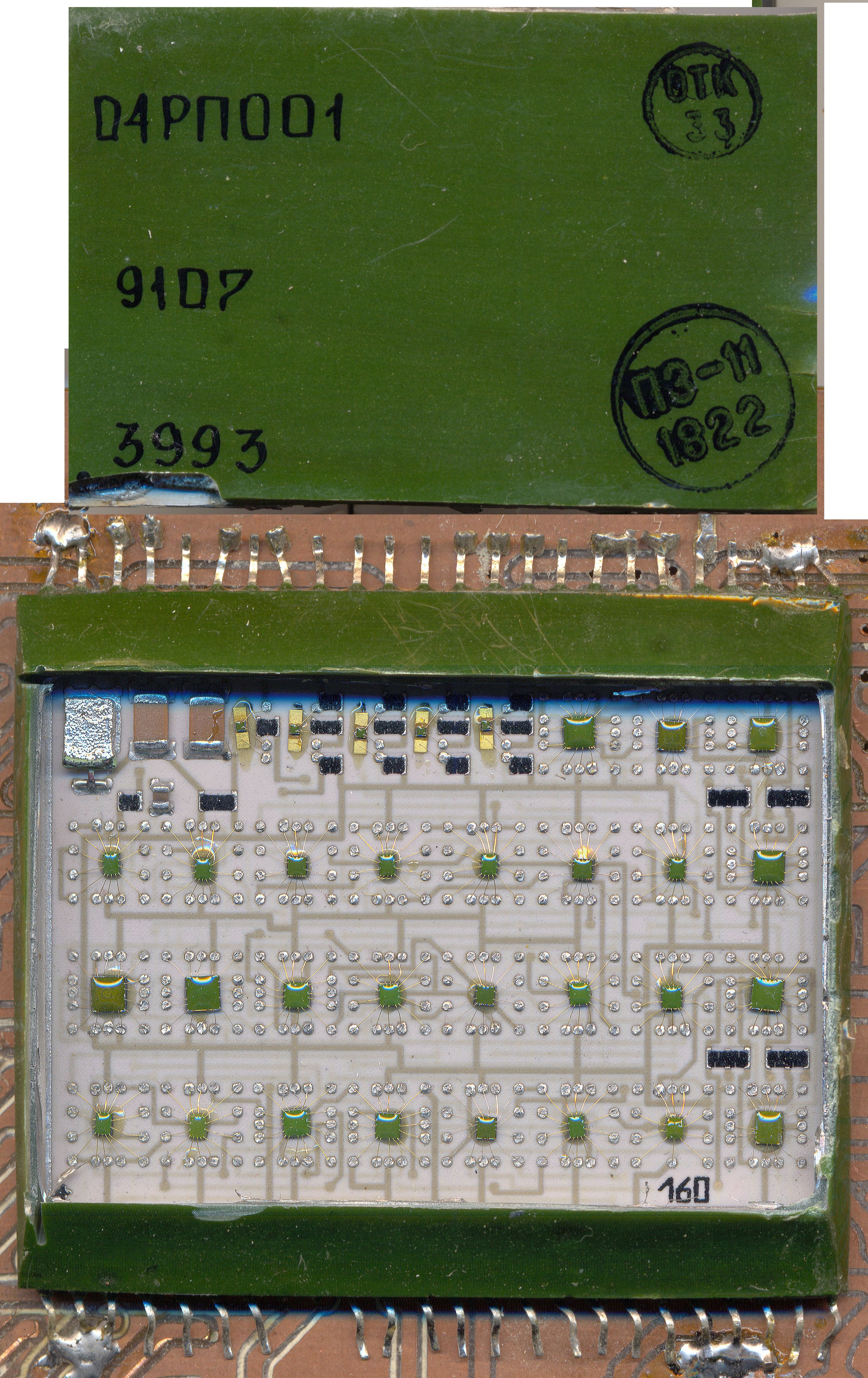

Весьма любопытная конструкция - корпус пластмассовый, в форме трапеции. Верх из какого-то зелёного непрозрачного компаунда, низ стеклотекстолитовый. Снизу была плёнка, к сожалению сейчас трудно понять - то ли она была изначально, то ли это остатки высохшей теплопроводящей смазки. Плата с элементами помещена в металлический кожух.
| Наименование параметра | Условное обозн. | Значение параметра | Режим измерения | Температура, °С |
|---|---|---|---|---|
| Сигналы
управления (А0-А9, УИП) – напряжение лог. «0» – напряжение лог. «1» |
U0 U1 |
не более 0,4 В не менее 3,7 В |
5 В, 12 В |
–60±3 25±10 85±3 |
| Сигналы
управления (ИНФ, AD, BB, Синхр) – напряжение лог. «0» – напряжение лог. «1» |
U0 U1 |
не более 1 В не менее 9 В |
5 В, 12 В |
25±10 |
| Сигналы
управления (СВ, DP, DT1, Г1, RC1, СС1/СР1) – напряжение лог. «0» – напряжение лог. «1» |
U0 U1 |
не более 0,5 В не менее 3,7 В |
5 В, 12 В |
25±10 |
| Сигналы
управления (Рстир, Стир) – напряжение лог. «0» – напряжение лог. «1» – длительность |
U0 U1 t |
не более 0,5 В не менее 3,7 В 100–200 мс |
5 В, 12 В |
–60±3 25±10 85±3 |
| Сигналы
управления (Р зап, И0-И7) – напряжение лог. «0» – напряжение лог. «1» – длительность |
U0 U1 t |
не более 0,4 В не менее 3,7 В 10–25 мс |
5 В, 12 В |
–60±3 25±10 85±3 |
| Сигналы
управления (запись) – напряжение лог. «0» – напряжение лог. «1» – длительность 1 – длительность 2 |
U0ЗАП U1ЗАП t 1ЗАП t 2ЗАП |
не более 0,4 В не менее 3,7 В 100–200 мс 10–25 мс |
5 В, 12 В |
–60±3 25±10 85±3 |
| Сигналы
управления (счит) – напряжение лог. «0» – напряжение лог. «1» – длительность |
U0СЧИТ U1 СЧИТ t СЧИТ |
не более 0,4 В не менее 3,7 В 1–4 мкс |
5 В, 12 В |
–60±3 25±10 85±3 |
| Сигналы
управления (готов/сч) – напряжение лог. «0» – напряжение лог. «1» – длительность |
U0 готов/сч U1 готов/сч t готов/сч |
не более 0,4 В не менее 3,7 В 0,3–6 мкс |
5 В, 12 В |
–60±3 25±10 85±3 |
| Сигналы
управления (BM1) – напряжение лог. «0» – напряжение лог. «1» – длительность – длительность – длительность |
U0MB1 U1 MB1 t MB1 t MB1 t MB1 |
не более 0,4 В не менее 3,7 В 1–12 мкс 20–60 мс 100–200 мс |
5 В, 12 В |
–60±3 25±10 85±3 |
| Ток потребления | IПОТ | не
более 10 мА не более 5,0 мА не более 10,0 мА |
5 В | –60±3 25±10 85±3 |
| Входной ток по выводам 20–23, 25–28 | IВХ | не более 0,7 мА | 5 В | 25±10 |

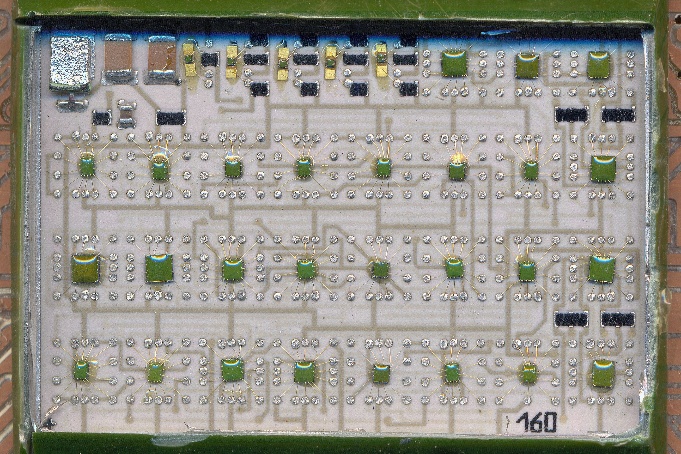

Интересно, что микросхемы разных годов выпуска могли довольно заметно отличаться друг от друга внутренностями:
(фото Александра Назаренко)

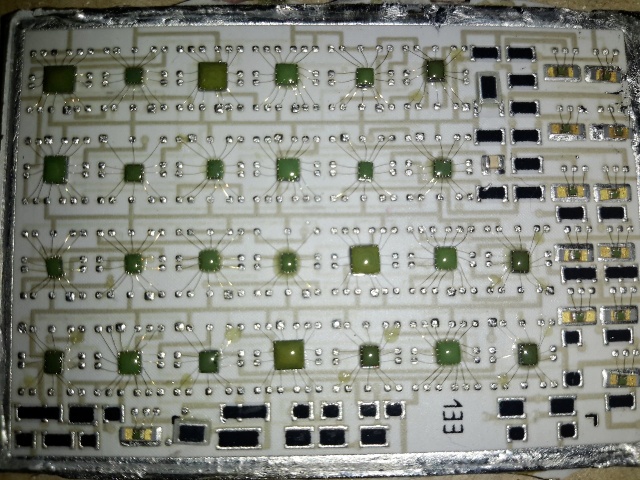

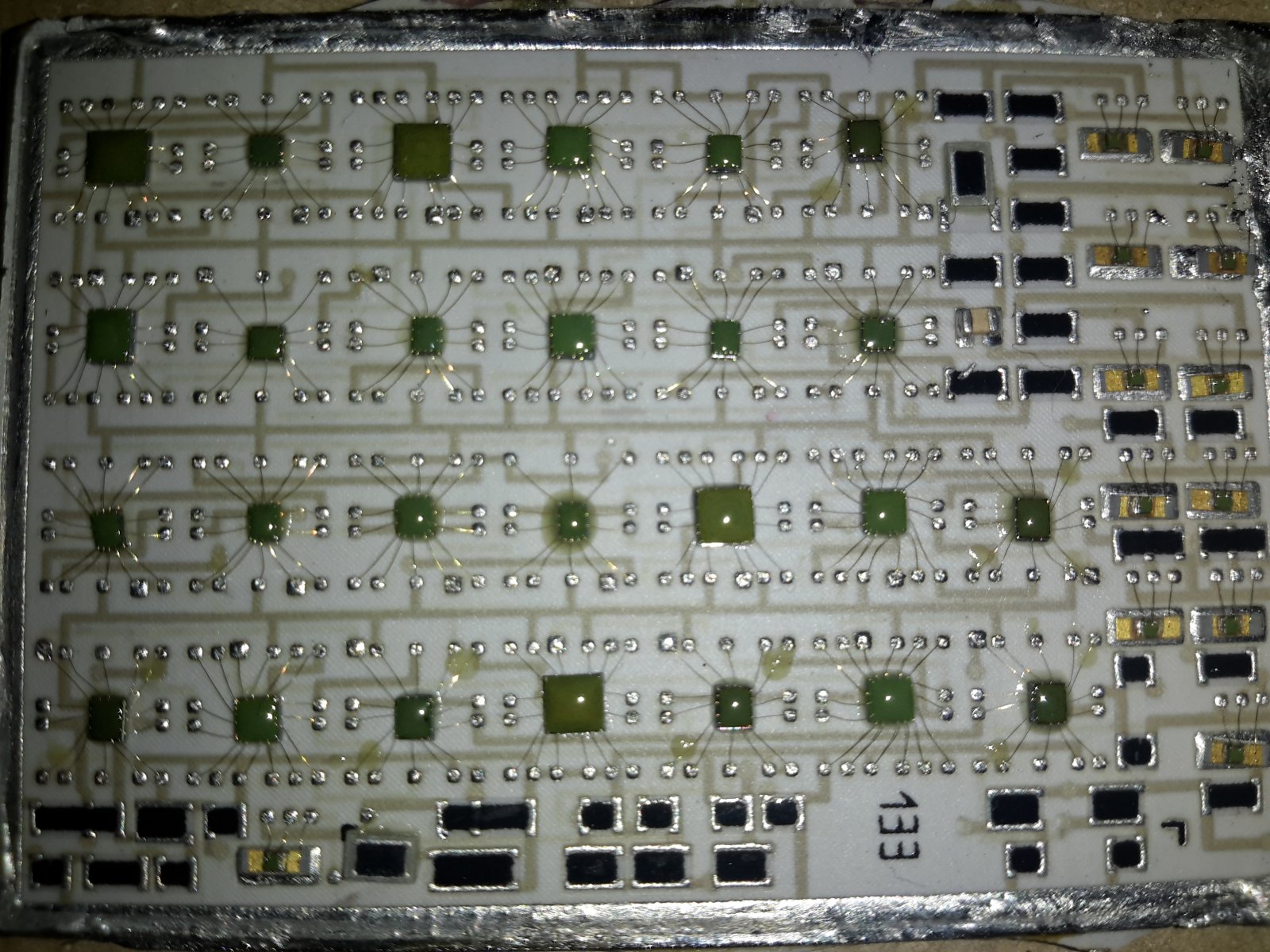

(фото с Форума радиодеталей)
