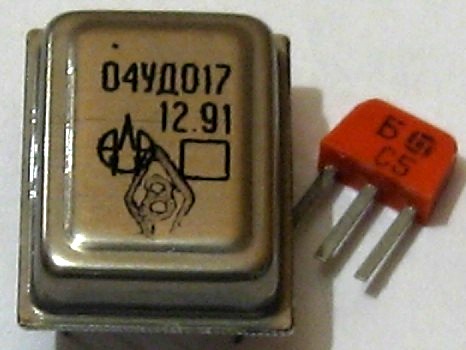

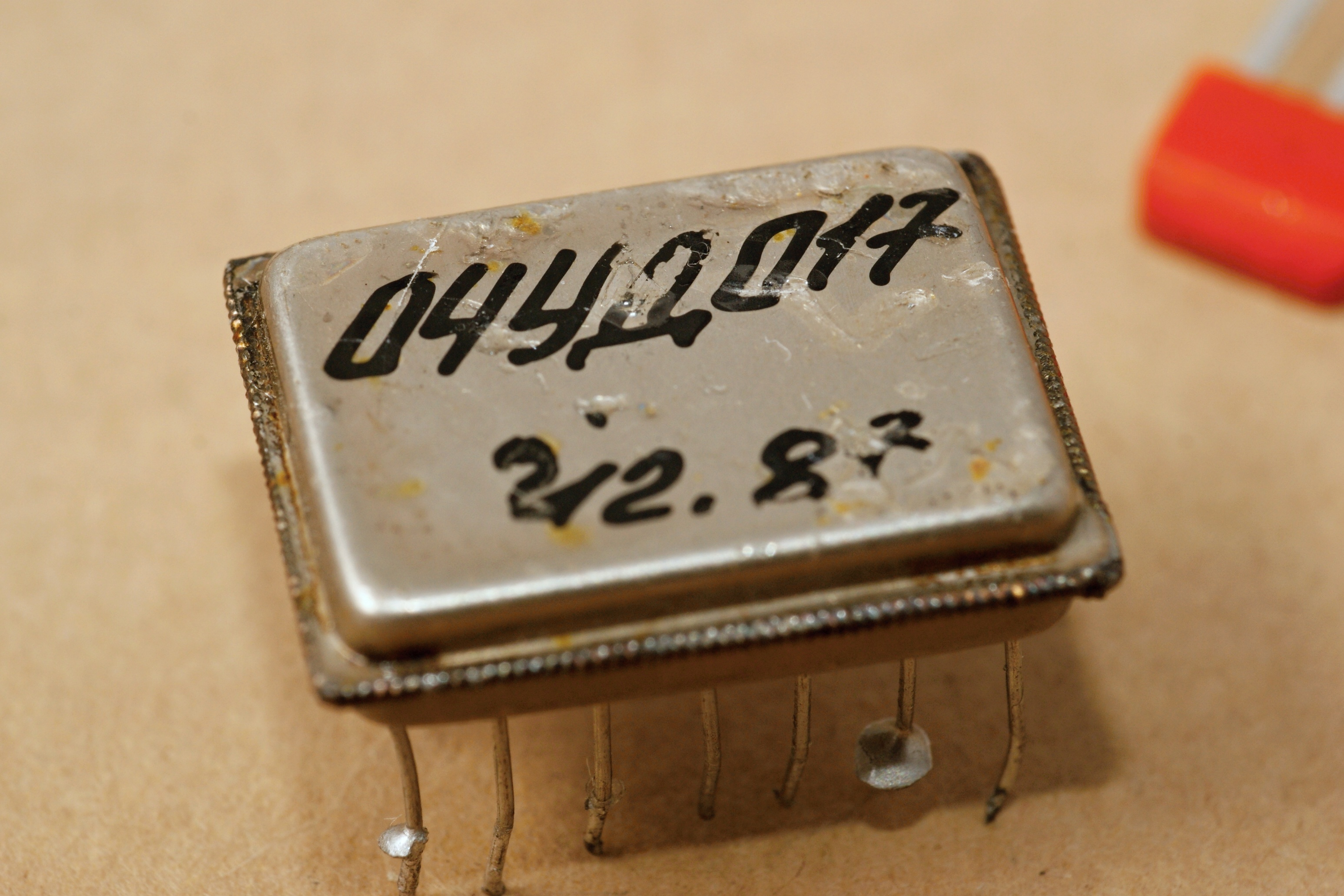

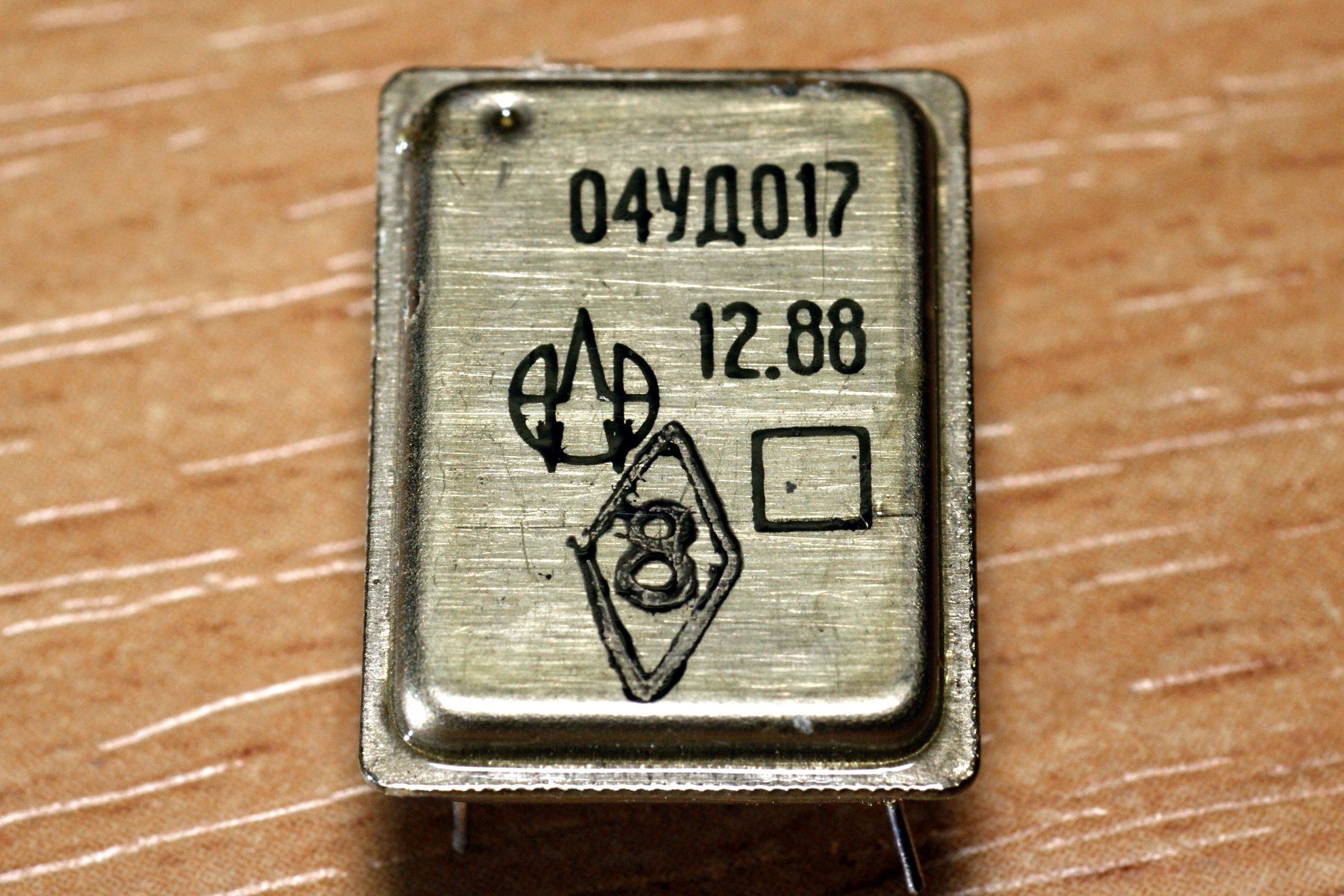

04УД017

Назначение - дифференциальный усилитель. Предназначен для использования в качестве базового элемента широкополосного измерительного тракта вертикального отклонения. Применяется в осциллографах (С1-117 и др.).

В каталоге 1982 года она в разделе "в процессе разработки". Производитель - Минское ПО им. В. И. Ленина (Минский приборостроительный завод), ныне Белвар.

Основные технические характеристики

Полоса пропускания (на уровне минус 3 дБ) - 0-50 МГц.
Приведенное ко входу напряжение смещения уровня выходного напряжения при изменении коэффициента передачи в 10 раз - не более 25 мВ.
Максимальное входное напряжение синусоидальной формы (при Кпер = 1) - 2 В.
Напряжение питания +12 В +5%.
Максимальный потребляемый ток - 20 мА.

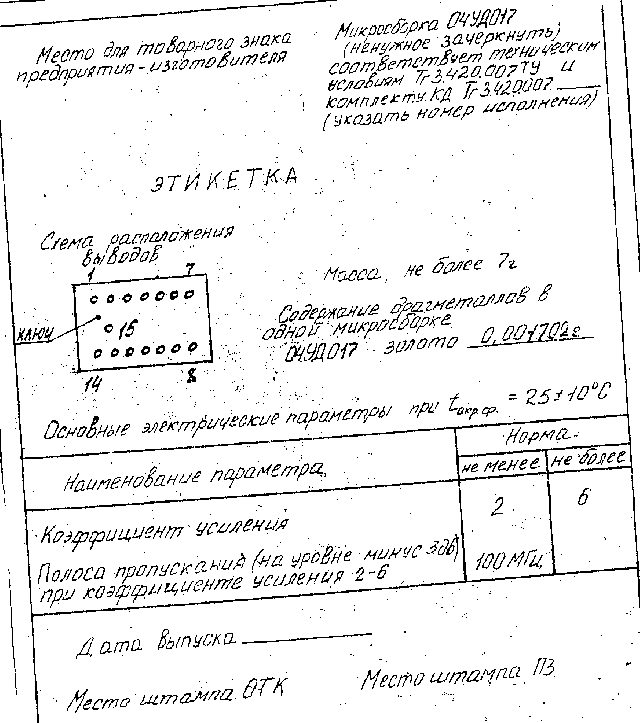

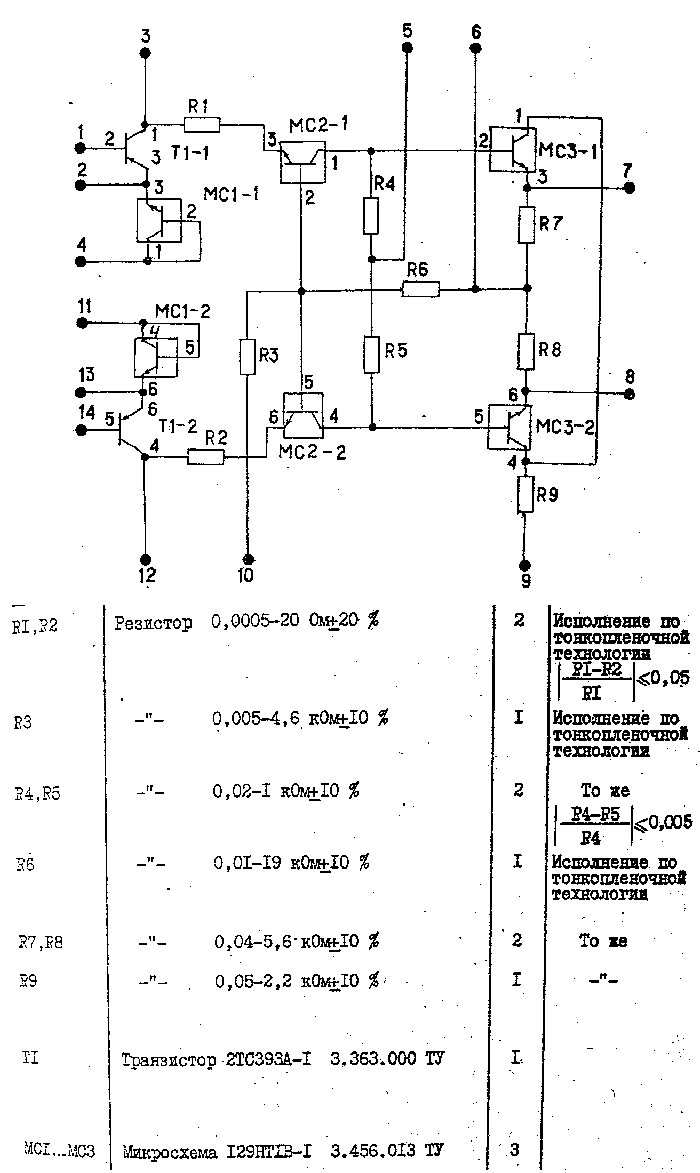

(схема взята с сайта А.Бывших)

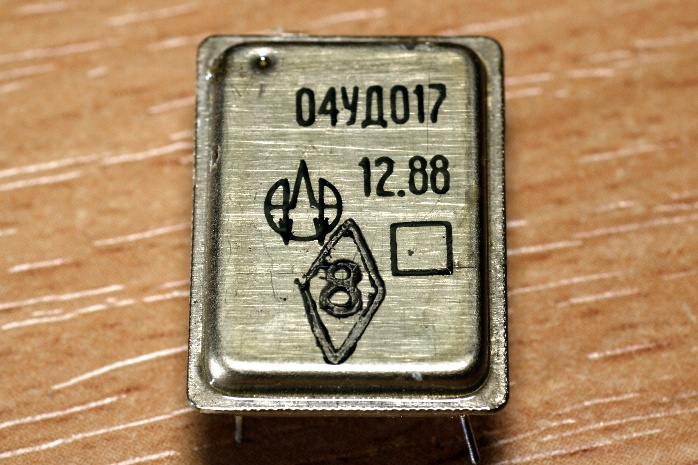

(фото с форума Радиокартинки)

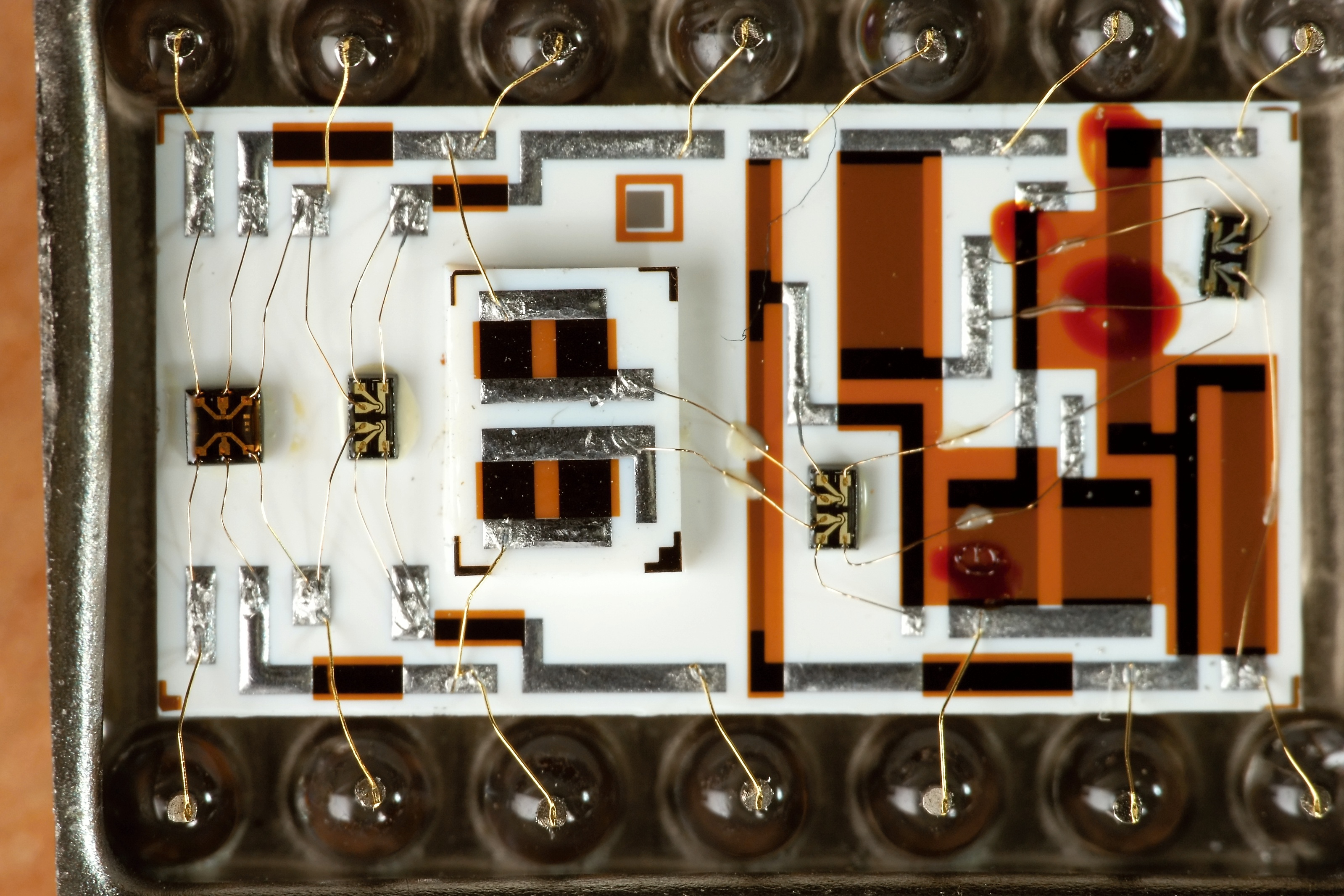

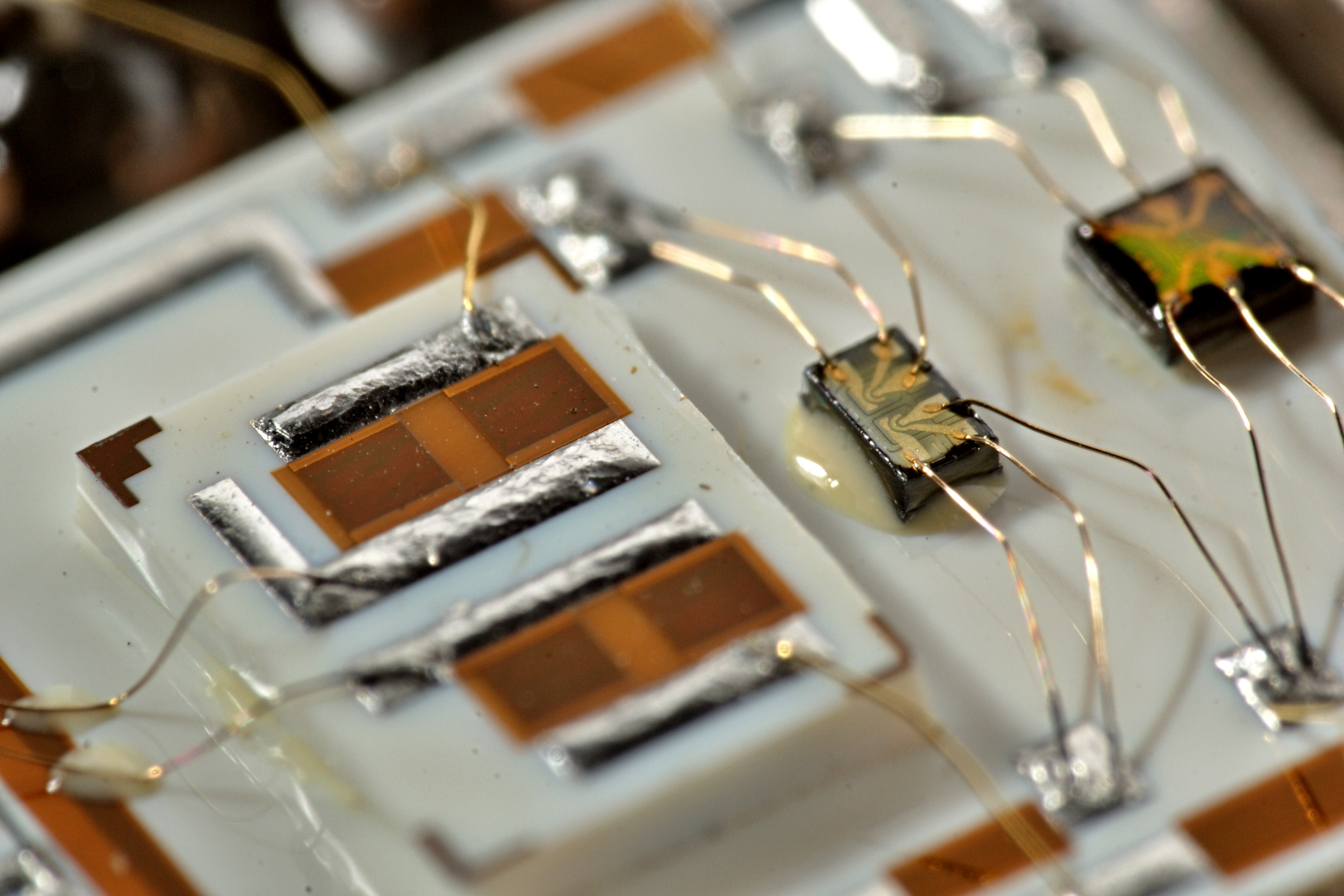

Маленький чипик с двумя резисторами изготавливался отдельно, т.к. там резисторы низкоомные, а на общей ситалловой подложке - высокоомные. В одном цикле напыления их не сделать. Для высокоомных резисторов при напылении использовался резистивный сплав РС-3710, а для низкоомных - РС-5402.

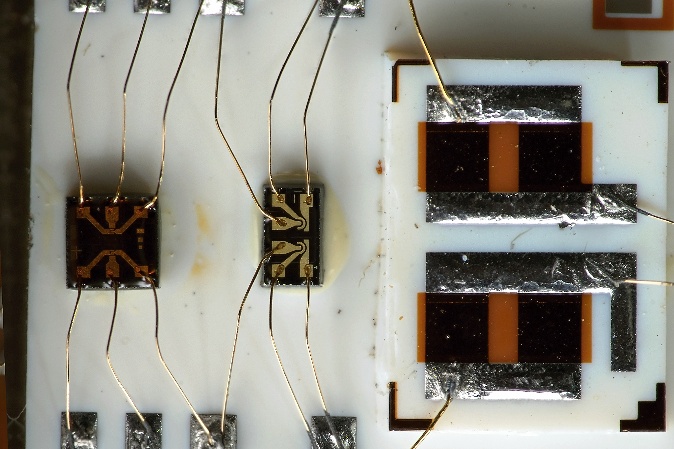

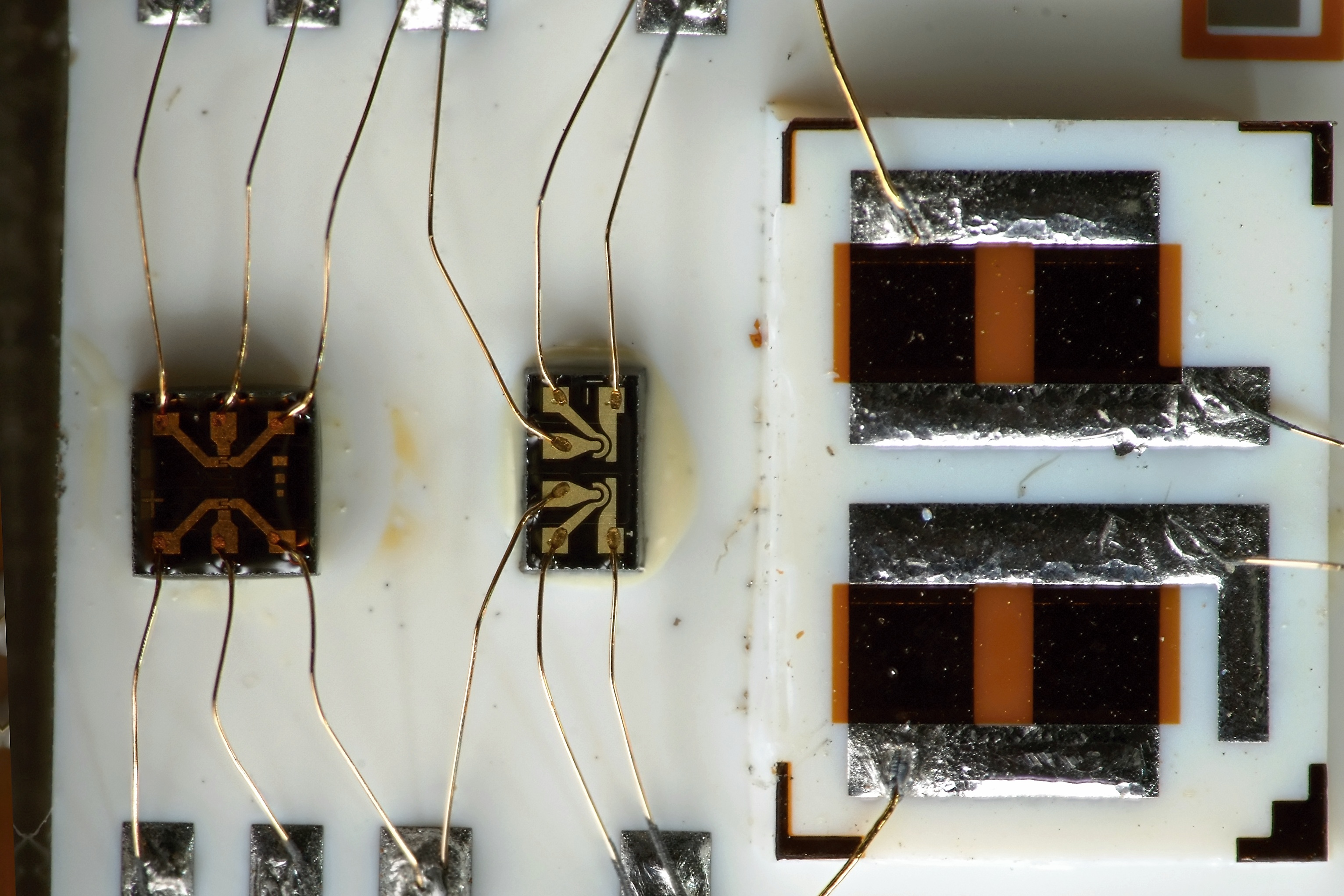

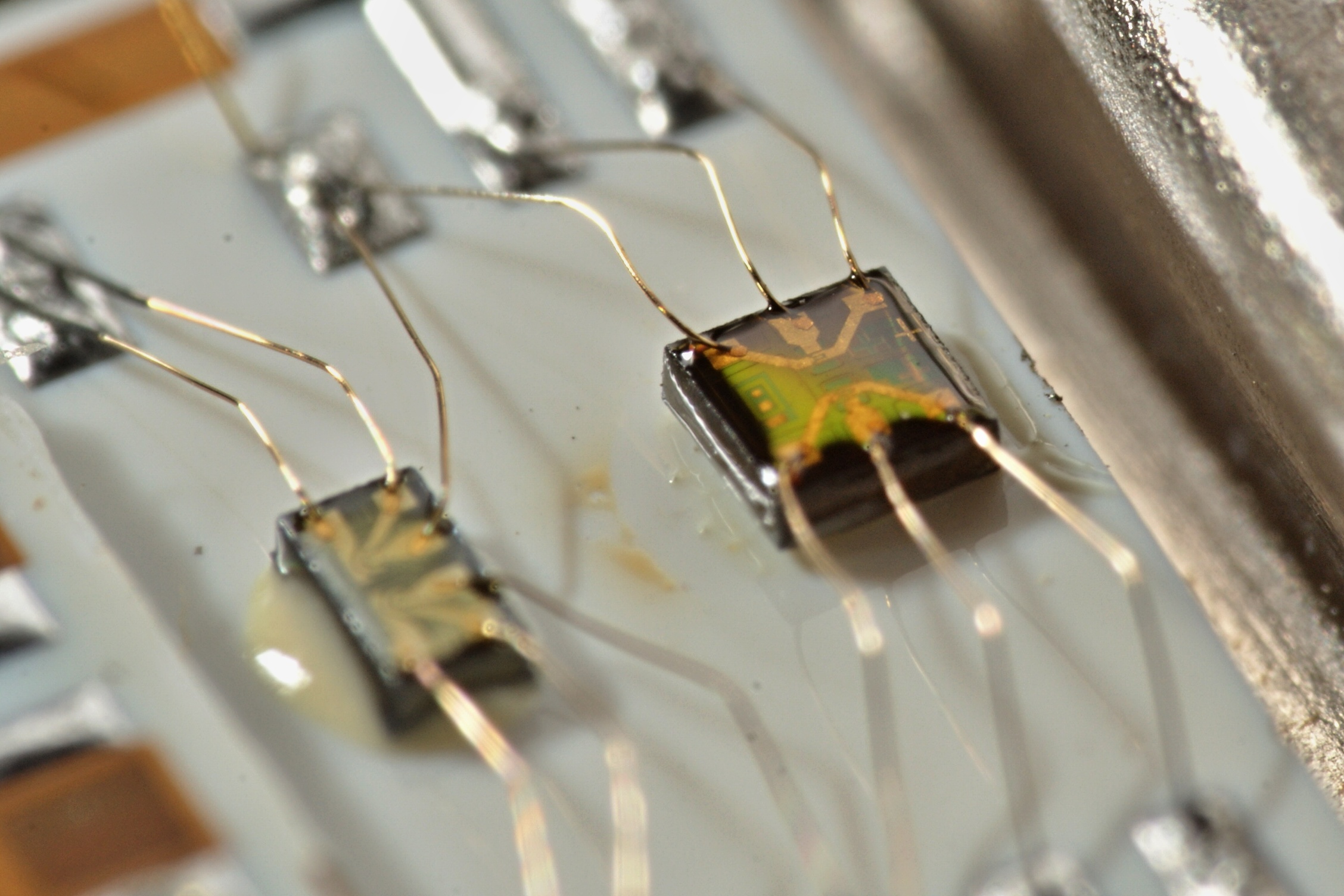

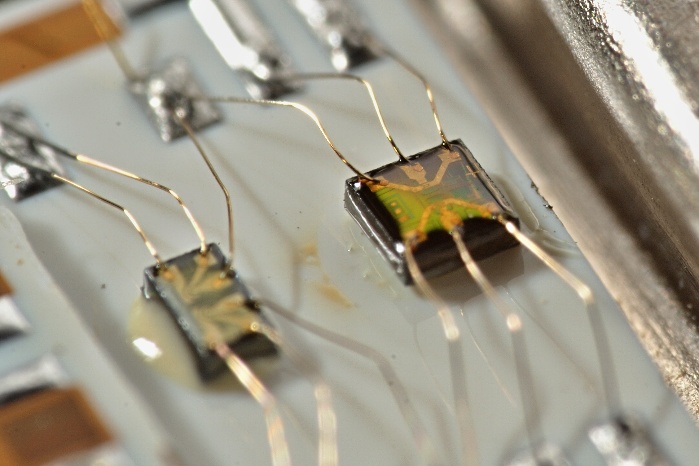

Слева 2ТС393А-1, справа - 1НТ291В-1:

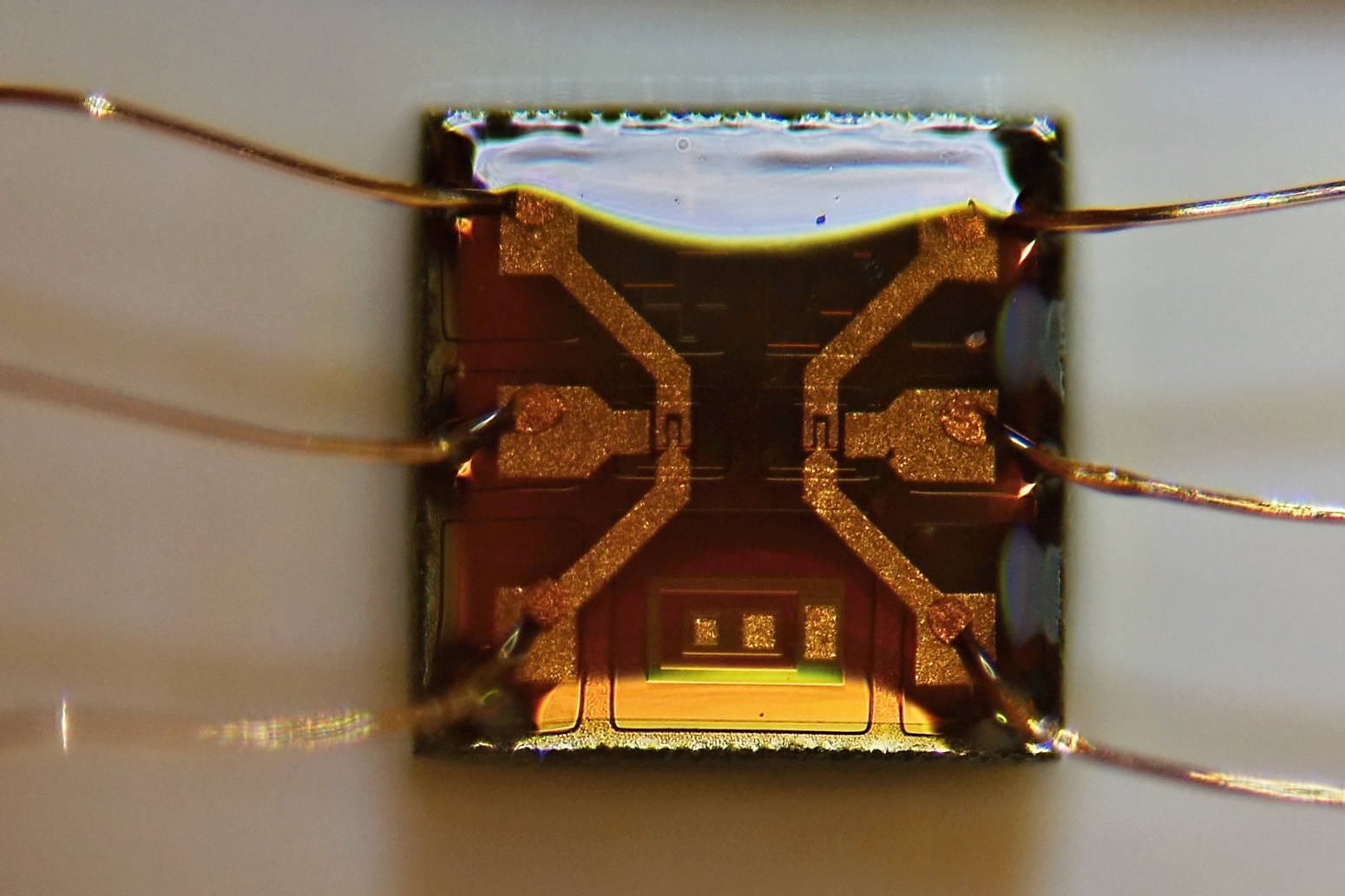

2ТС393А-1 :

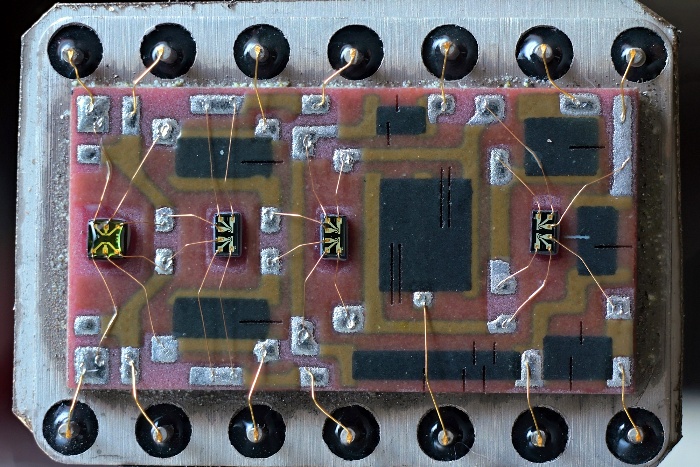

Интересно, что были и сборки, выполненные на единой плате, по совершенно иной технологии с подгоняемыми резисторами:


(фото с форума Радиокартинки)

Источники:

1. Микросборки специального назначения. Справочник. Под общей редакцией канд. техн. наук В.В. Симакова. - Москва, 1982.
