04УП029

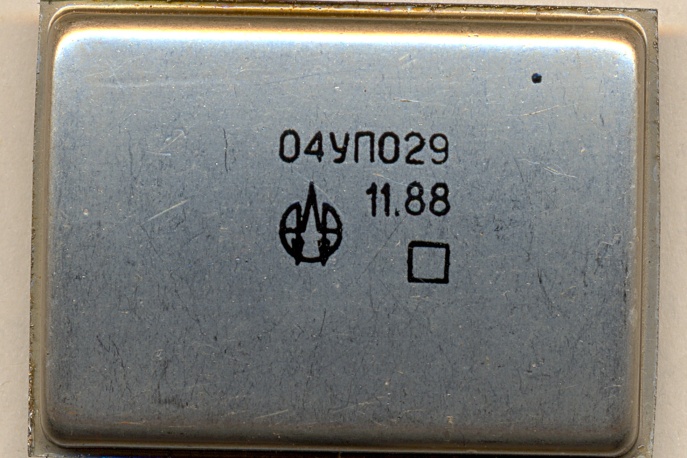

(фото с форума Радиокартинки)

Микросборка высоковольтного усилителя напряжения. Выходное напряжение не менее 200 В; коэффициент усиления на частоте 200 Гц не менее 200; напряжение питания 250 В. Применялась в электрометрах В7Э-42, В7-49, усилителе У5-11.

В каталоге 1982 года она в числится в разделе "в процессе разработки". Производитель - Минское ПО им. В. И. Ленина (Минский приборостроительный завод), ныне Белвар (Минск, Белоруссия).

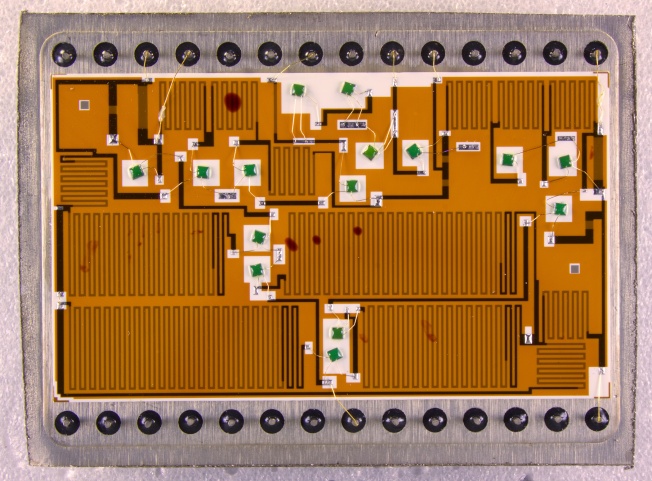

(фото с форума Радиокартинки)

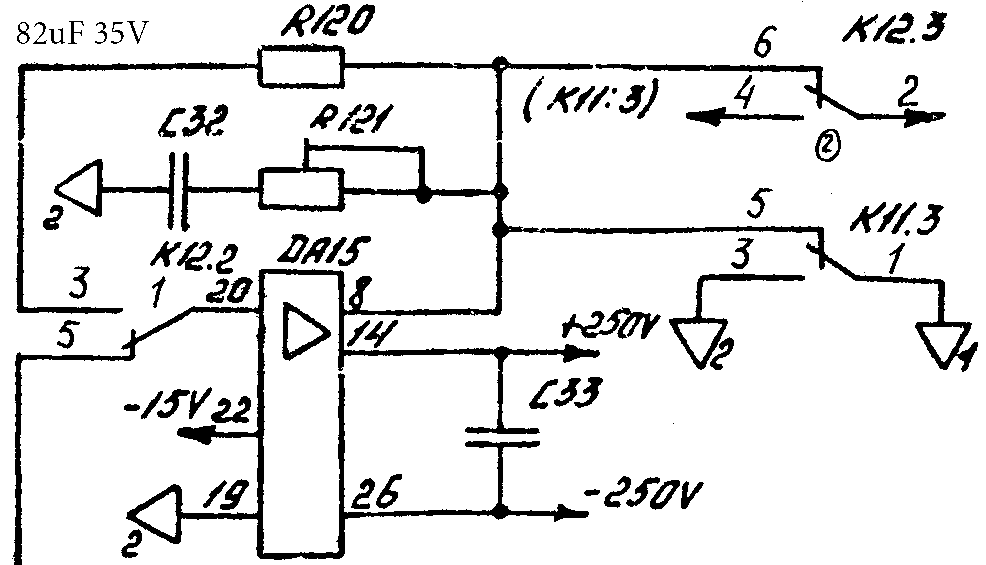

Схема включения:

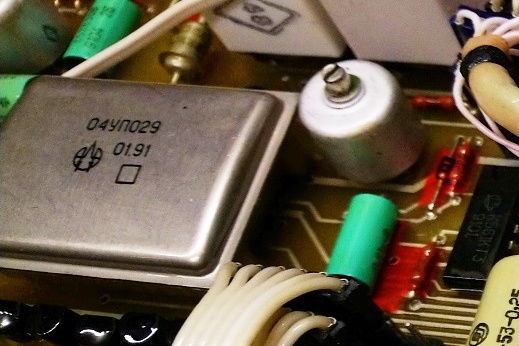

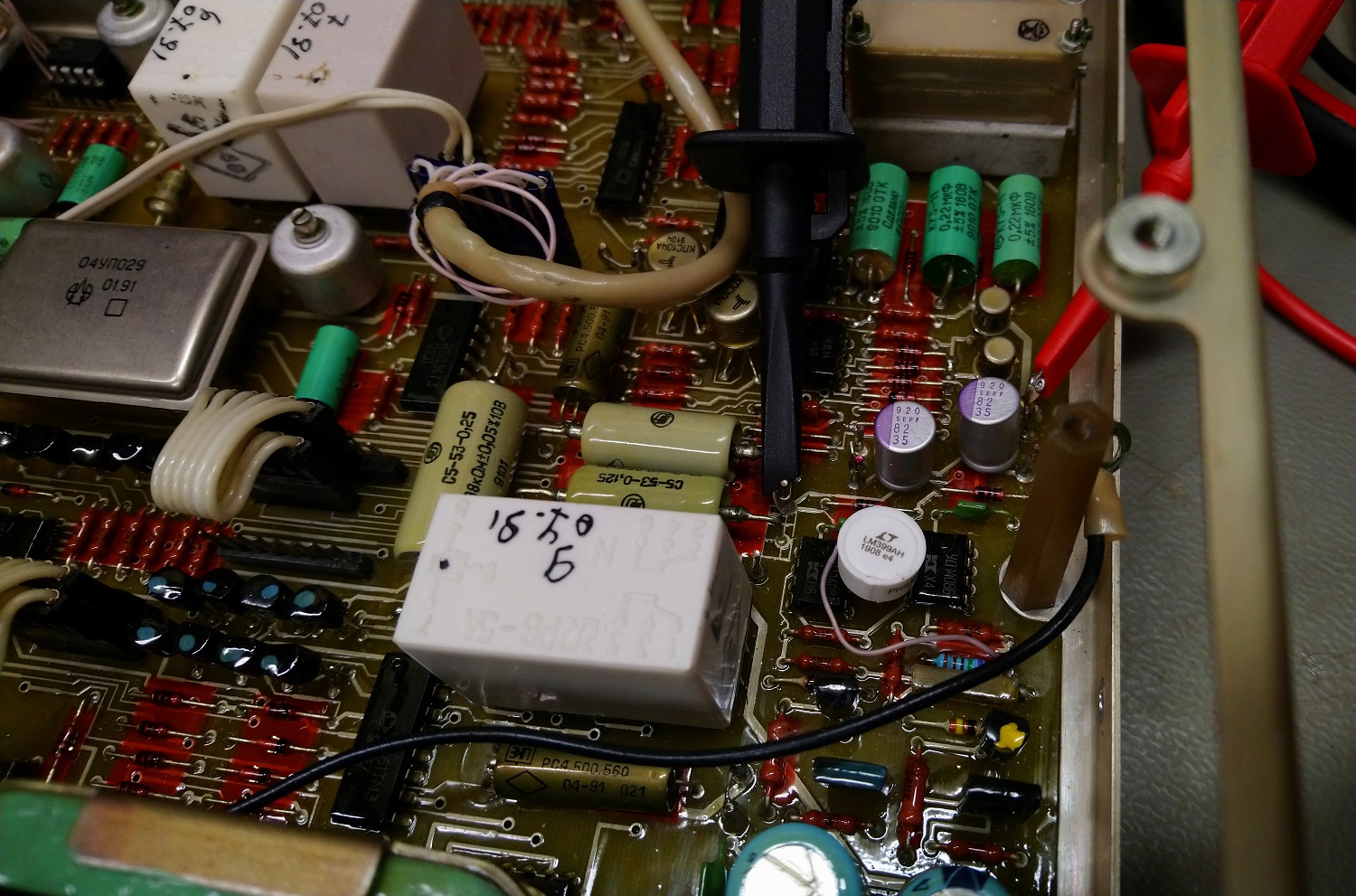

(фото с EEVblog Electronics Community Forum)

Источники:

1. Микросборки специального назначения. Справочник. Под общей редакцией канд. техн. наук В.В. Симакова. - Москва, 1982.
