Видеоусилитель для тракта ПЧ. Коэффициент усиления на частоте 2,5 МГц - 19 дБ, выходное сопротивление 67...83 Ом.
Разработана микросборка Московским научно-исследовательским радиотехническим институтом (МНИРТИ). Производитель - Горьковский завод аппаратуры связи им. Попова.

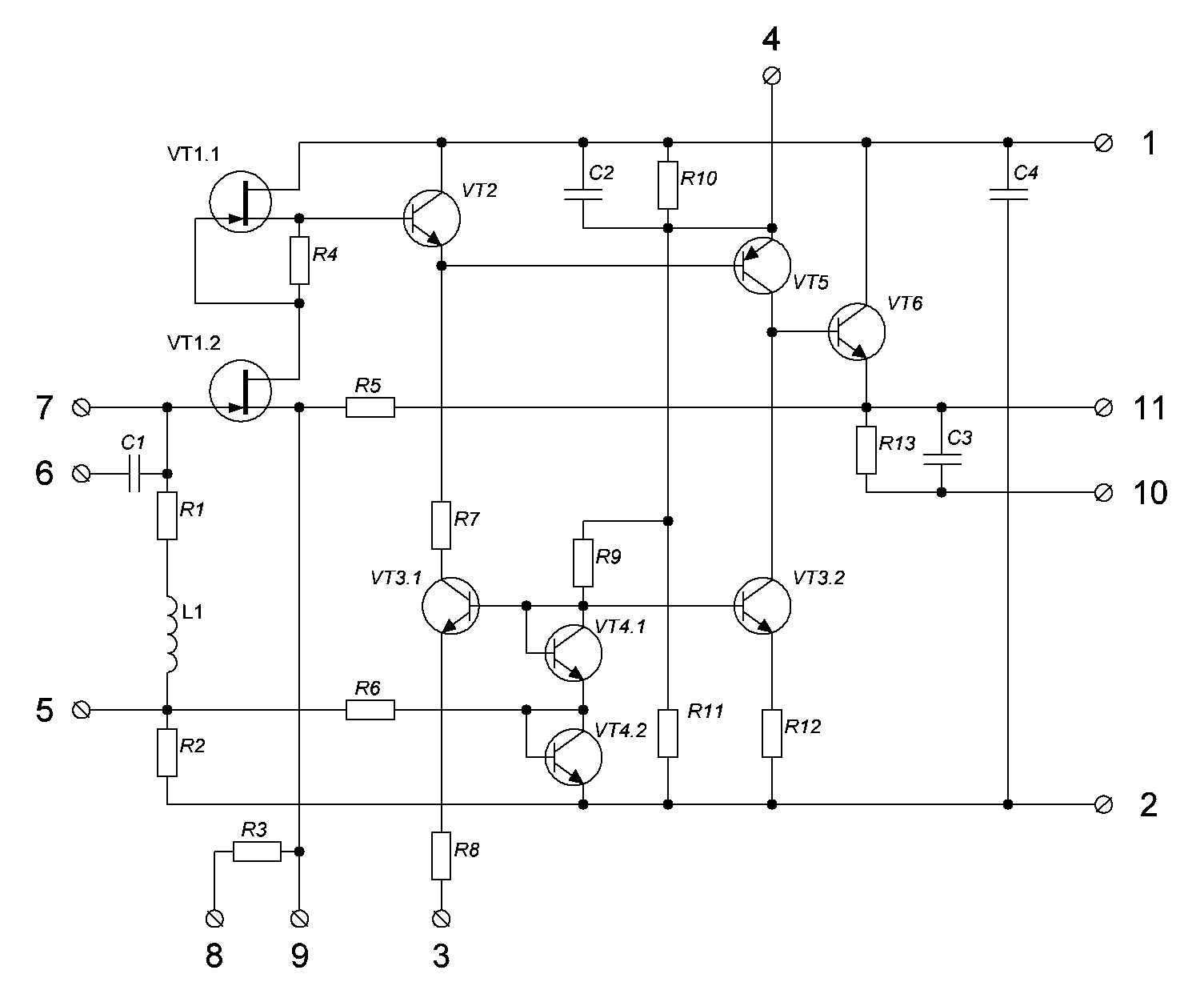

Видеоусилитель представляет собой четырехкаскадный усилитель, охваченный общей обратной связью путем соединения выхода с истоковым входом, через RC-цепочку. Входной каскад построен на паре полевых транзисторов с динамической нагрузкой. Применение во входном каскаде полевого транзистора, с одновременным охватом усилителя общей ООС последовательного типа обеспечивает высокое входное сопротивление в широком диапазоне частот.
С выхода входного каскада сигнал через повторитель напряжения поступает на вход усилительного каскада с динамической нагрузкой. Использование повторителя напряжения на выходе в совокупности с общей обратной связью по напряжению позволяет получить очень низкое выходное сопротивление, обеспечивающее передачу достаточной мощности в нагрузку.
В схеме используется источник стабилизированного тока на транзисторе, также для задания и стабилизации токов используют транзисторы в диодном включении.

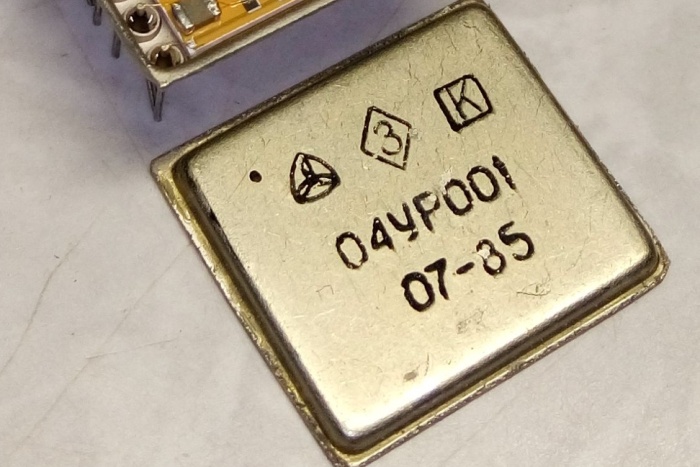

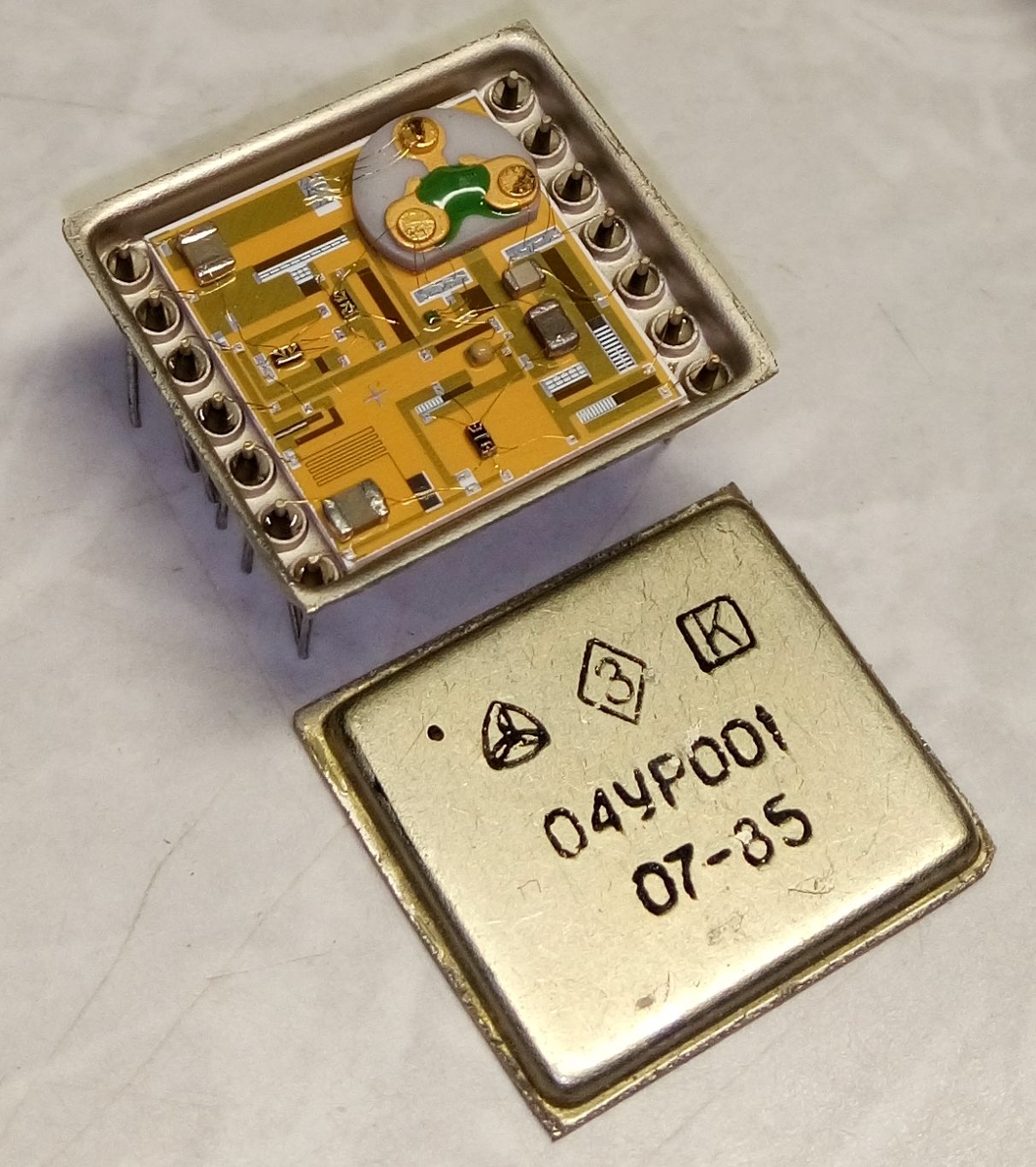

(фото Александра Назаренко)

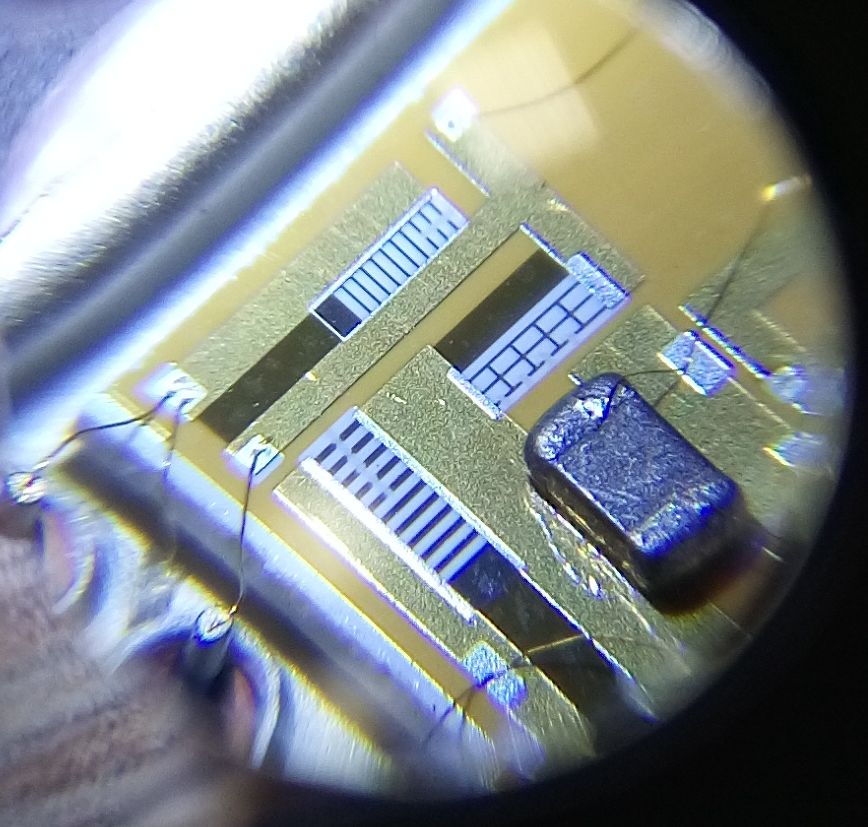

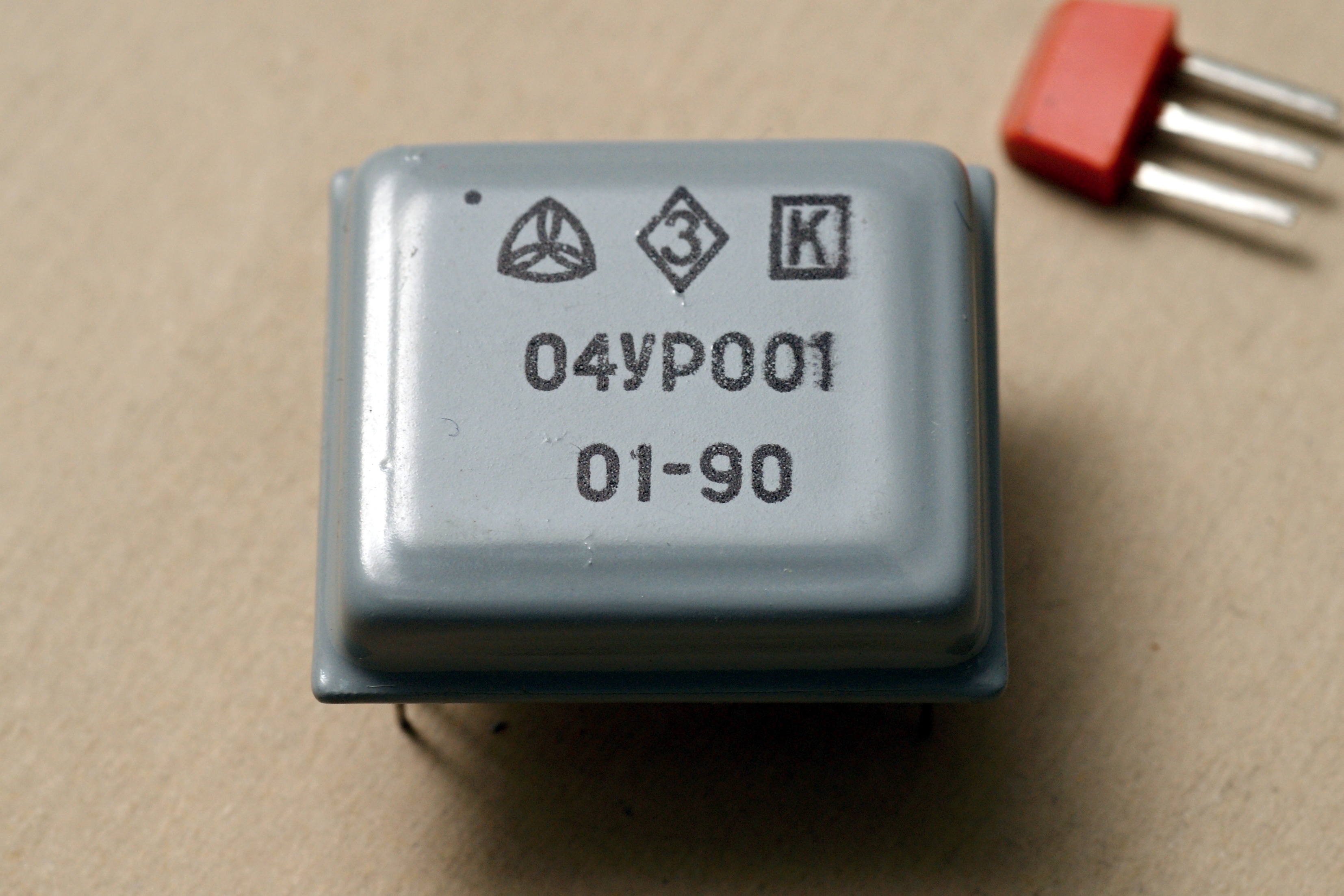

(фото Александра Назаренко)
Источники:
1. Микросборки специального назначения. Справочник. Под общей редакцией канд. техн. наук В.В. Симакова. - Москва, 1981.
