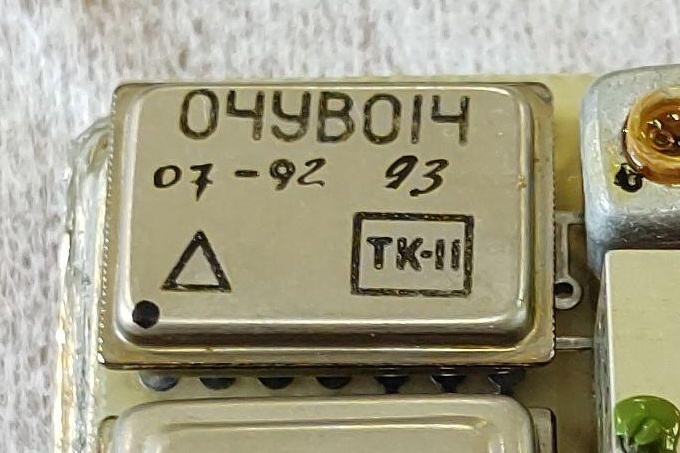

04УВ014

(фото с форума Портативное ретрорадио)

УВЧ по ЦЛ3.421.011ТУ, с рабочей частотой 10 МГц и выходным напряжением 220 мВ. Напряжение питания 12 В.

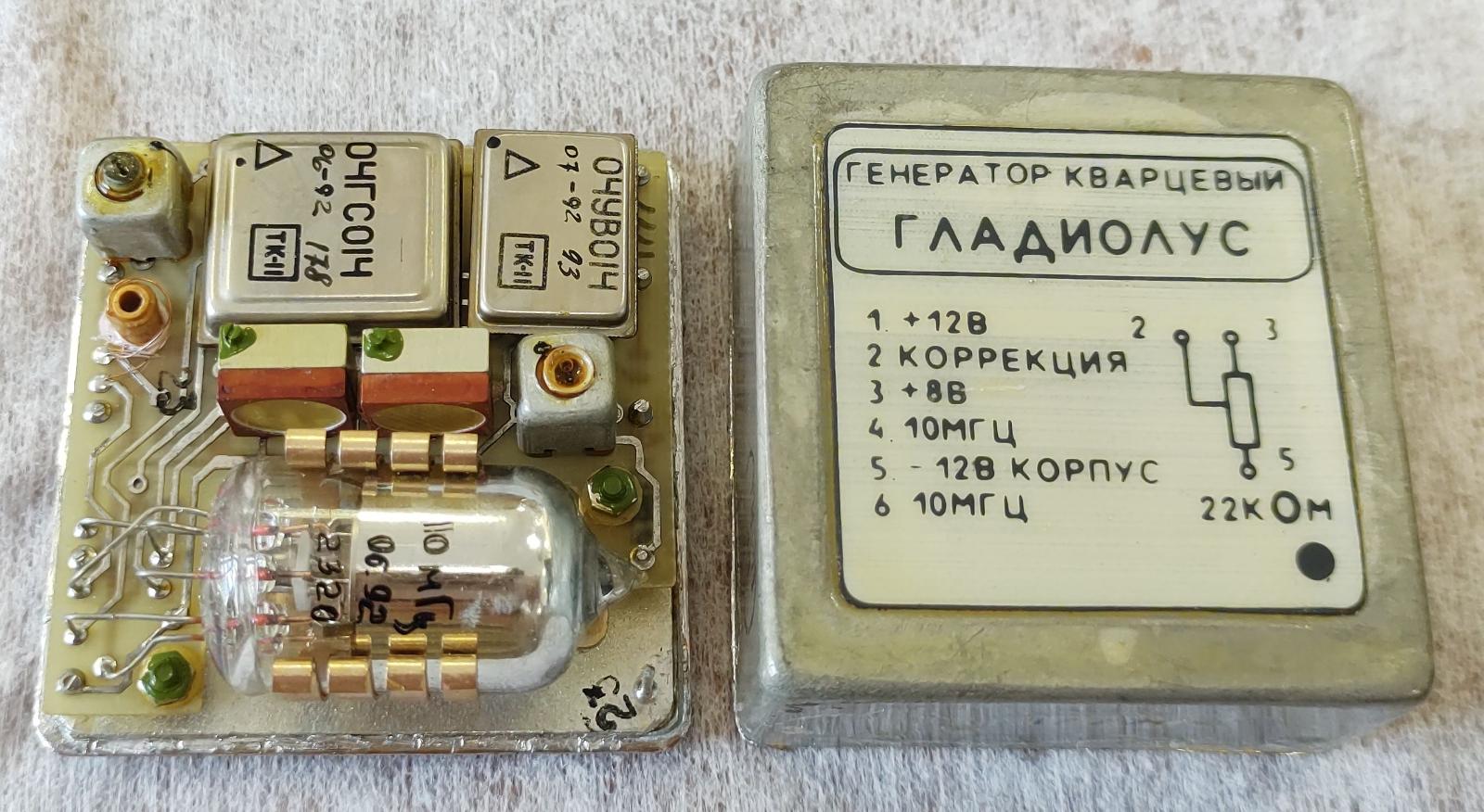

Микросборка применялась в термостатированном кварцевом генераторе "Гладиолус" радиоприёмного устройства "Бригантина". Внутренняя схема, с сайта РПУ Бригантина.

Разработана она в Омском НИИ приборостроения, производитель - Омский приборостроительный завод имени Н.Г. Козицкого, ныне прекративший существование.

Интересно, что существовала другая микросборка с тем же названием, 04УВ014, тоже УВЧ для радиотрактов. Но по ЕЭ2.030.372ТУ, с другой схемой, и от Горьковского научно-исследовательского приборостроительного института (ныне ННИПИ "Кварц"),
