Низкочастотный субминиатюрный стержневой пентод серии "Патрон", предназначенный
для радиовзрывателей.
Редкость - его нет ни в одном из справочников!
Вместе с 1Т1А
и 1С1А они составляют схемный комплект.
Эта серия
(в неё входил и диод 06Д1А) была разработана в конце 40-х годов.
Начата тема "Патрон" (особопрочные
сверхминиатюрные радиолампы для
взрывателя 85-мм снарядов АР-25) в 1947 году, в
московском НИИ-504 (НПП
"Импульс"); руководитель темы Б.В.
Карпов. К концу 1948 года были
составлены и согласованы тактико-технические
требования, выпущена опытная партия ламп в
количестве 30 штук, проведены их испытания.
Однако в 1949 году правительством было
принято решение об организации в
Новосибирске центра разработки радиоламп
на базе лаборатории № 1 (преобразованной в НИИ-617,
ныне это НИИ "Восток")
новосибирского завода № 617. Тема "Патрон"
была передана туда и уже там доведена до
серийного производства, под
руководством В. Н. Авдеева.
Радиолампы для радиовзрывателей отличаются особо высокой механической прочностью и
виброустойчивостью. Это достигается рядом конструктивных мер и жесткой системой
контроля в их производстве. Улучшение механических характеристик этих ламп,
уменьшение габарита и экономичность достигаются ценой заметного ухудшения
радиотехнических характеристик (снижение крутизны и других параметров).
Производитель - "Орловский завод электронных приборов". А первоначально, до 1967 года, они выпускались на новосибирском заводе № 453 (будущий НЗПП).
"Письмом от 6 декабря 1956 года 5 ГУ МРТП направило план проведения установочной партии
электровакуумных изделий в производство на 1957 год. Им предусматривался следующий срок
проведения установочной партии: ... 06П1А 5000 шт. III кв.
...
Управление радиотехнической промышленности Новосибирского Совнархоза подвело итоги работы
завода №453 по выполнению плана выпуска за предыдущий период и установило план производства
по номенклатуре и объёмам на 1958 год (письмо 3/99 от 24 февраля 1958 г.)
| 1957 год | 1958 год | ||
| план (тыс.шт.) |
выпуск (тыс. шт.) |
план (тыс.шт.) |
|
| Сверхминиатюрные лампы, в т.ч. 06П1А | 15 | - | 85 |
...
Показатели выполнения плана за 1958 год
(план в тыс. шт.) / (выполнение в тыс. шт.)
Электровакуумные приборы, в том числе сверхминиатюрные лампы, из них:
06П1А - 85 / 30"
Как видим, наращивание объёмов выпуска протекало не очень гладко - план был выполнен лишь на треть. Что для советского времени практически ЧП...
Производственная программа на 1959 год по заводу №453 УРТП :
| Наименование показателей | Оптовые цены | План на год тыс. шт. |
В ценах | ||
| На 1 июля 1955 г., руб. |
Действ. на предприятии, руб. |
На 1 июля 1955 г., тыс. руб. |
Действ. на предприятии, тыс. руб. |
||
| Электровакуумное производство в т.ч. сверхминиатюрные: 06П1А | 9-00 | 9-00 | 40 | 360 | 360 |

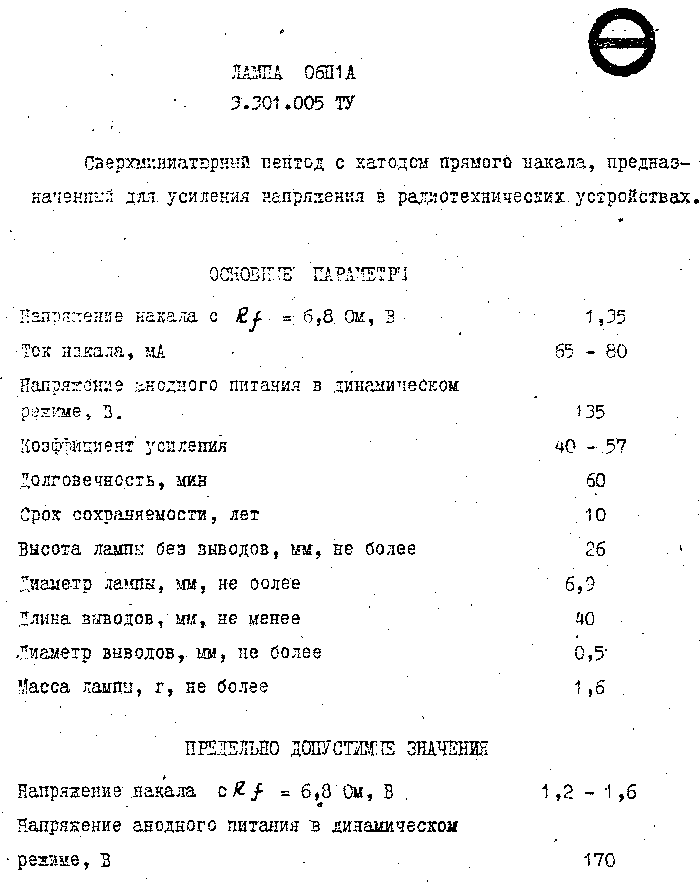

Из интересного - напряжение накала 1,35 В, тогда как по маркировке должно быть 0,6 В. На одном из форумов - "...вроде бы, эту лампочку пытались ставить в метеозонды и нить накала у неё действительно на 0,6 вольта, но включалась нить накала последовательно с добавочным сопротивлением."
Ну и характерная долговечность 60 минут...
Источники:
1. Александр Брыкин. «Я сын России двадцатого века» — Книга воспоминаний — Серия «Жизнь замечательных сибиряков» — Новосибирск — 2007 г.
2. А.Х. Горохов. Проектирование, моделирование и надежность взрывателей и систем
управления средствами поражения. Курс лекций. Самара, Самарский государственный технический университет. 2013.
