Предохранители ВПМ2, ВПМ2-М1

 ВПМ2-М1 - (В)ставки (П)лавкие (М)иниатюрные, тип (2), (М)одернизированные, вариант (1). Предназначены для защиты электрических цепей гальванометров, цифровых и аналоговых электроизмерительных приборов от токов перегрузки.

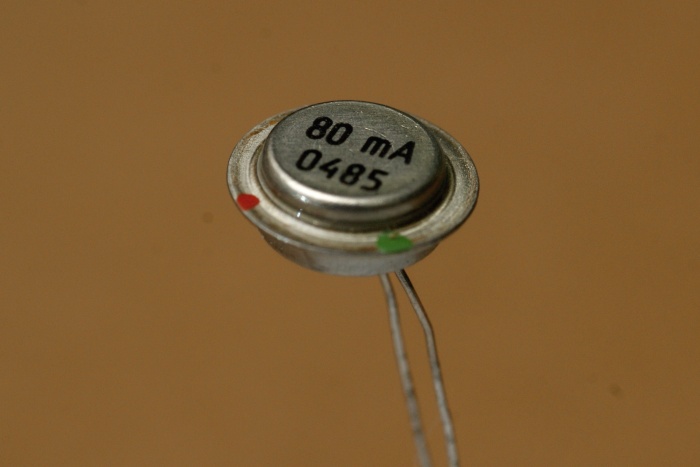

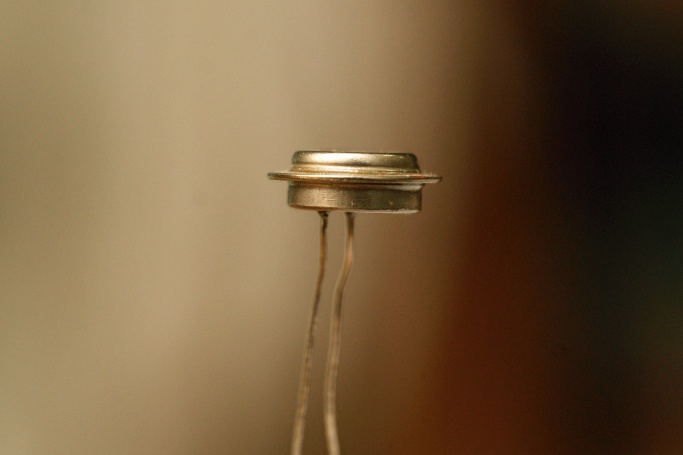

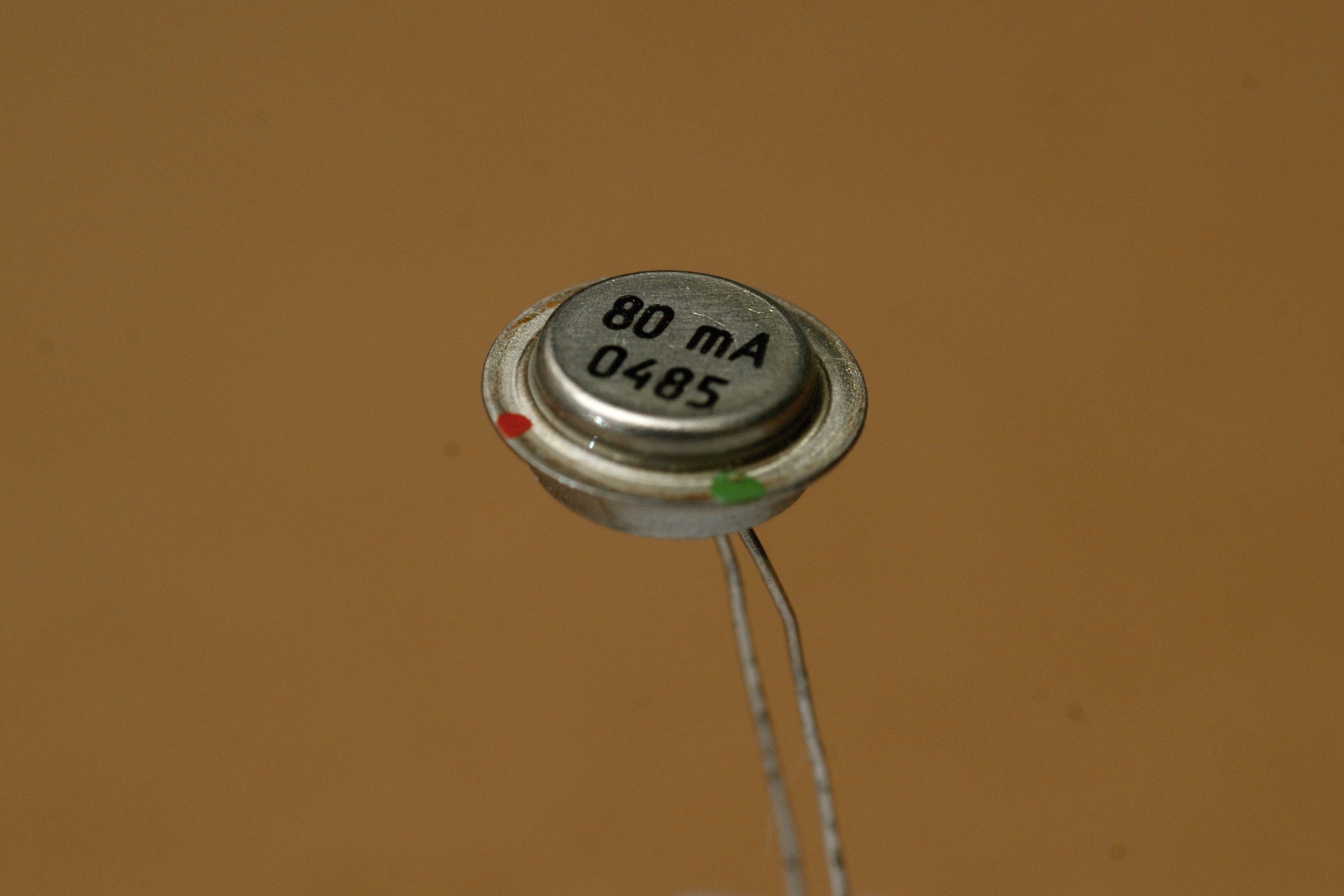

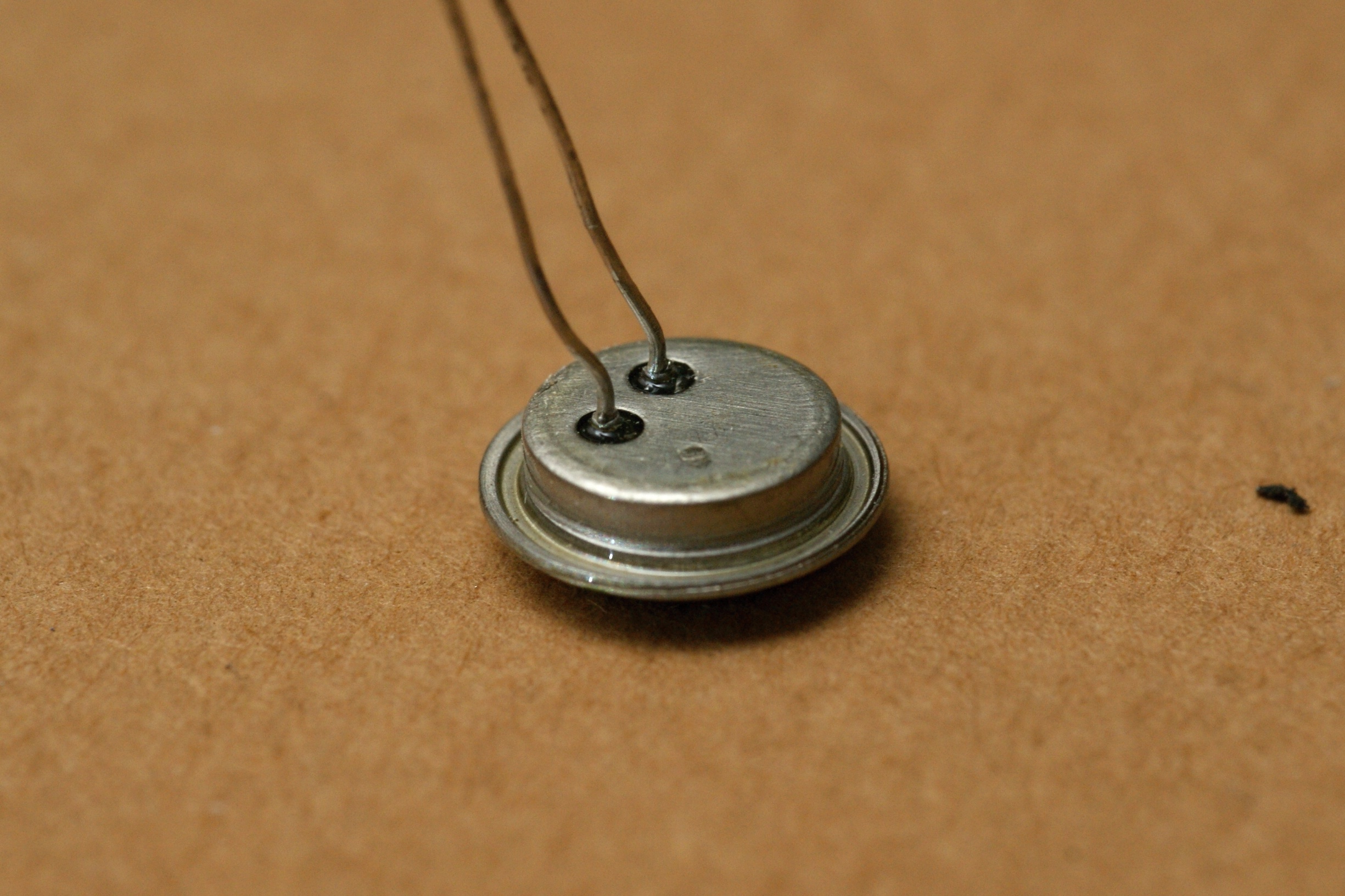

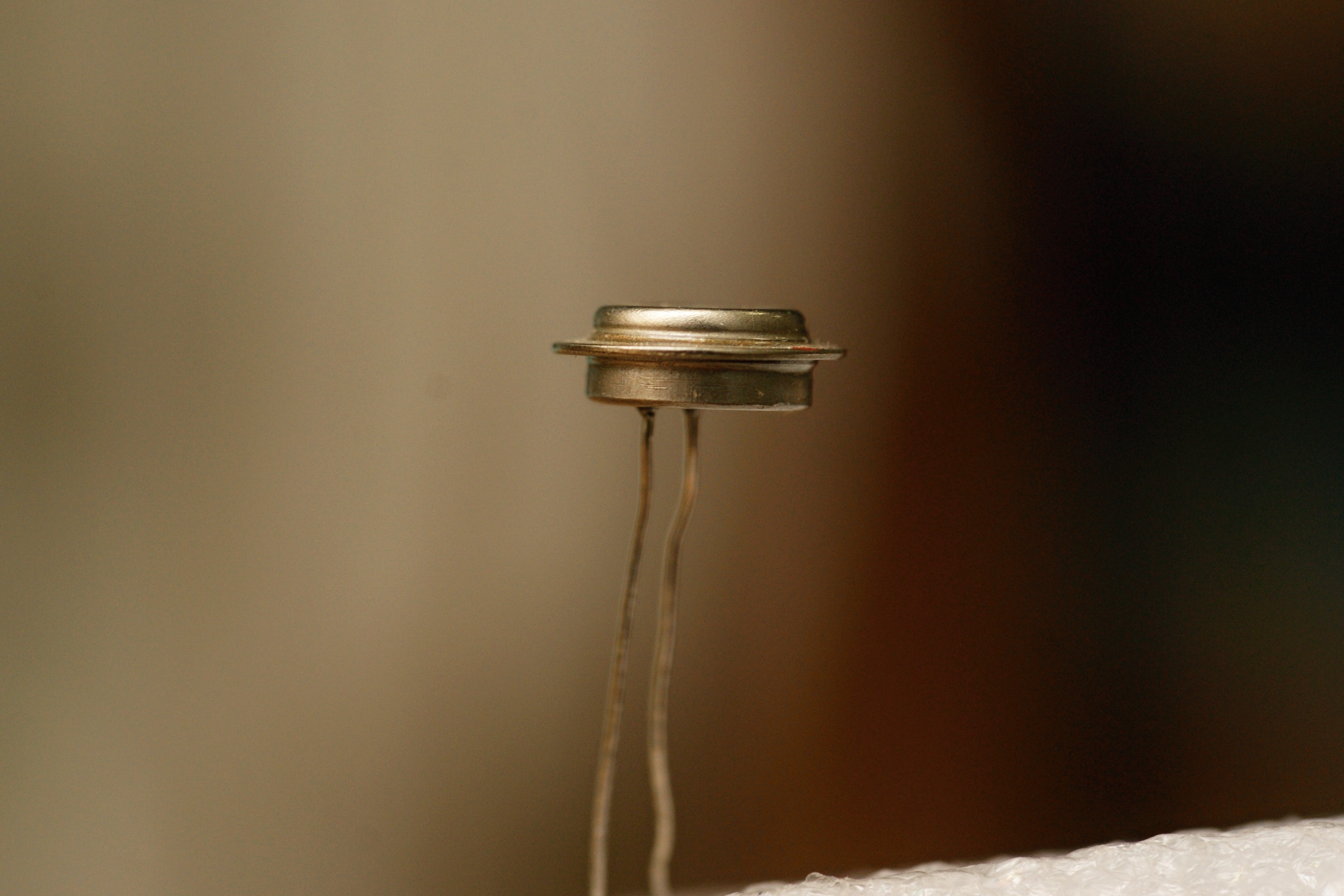

   Мой интерес они заслужили своим непривычным транзистороподобным 2-ногим корпусом.

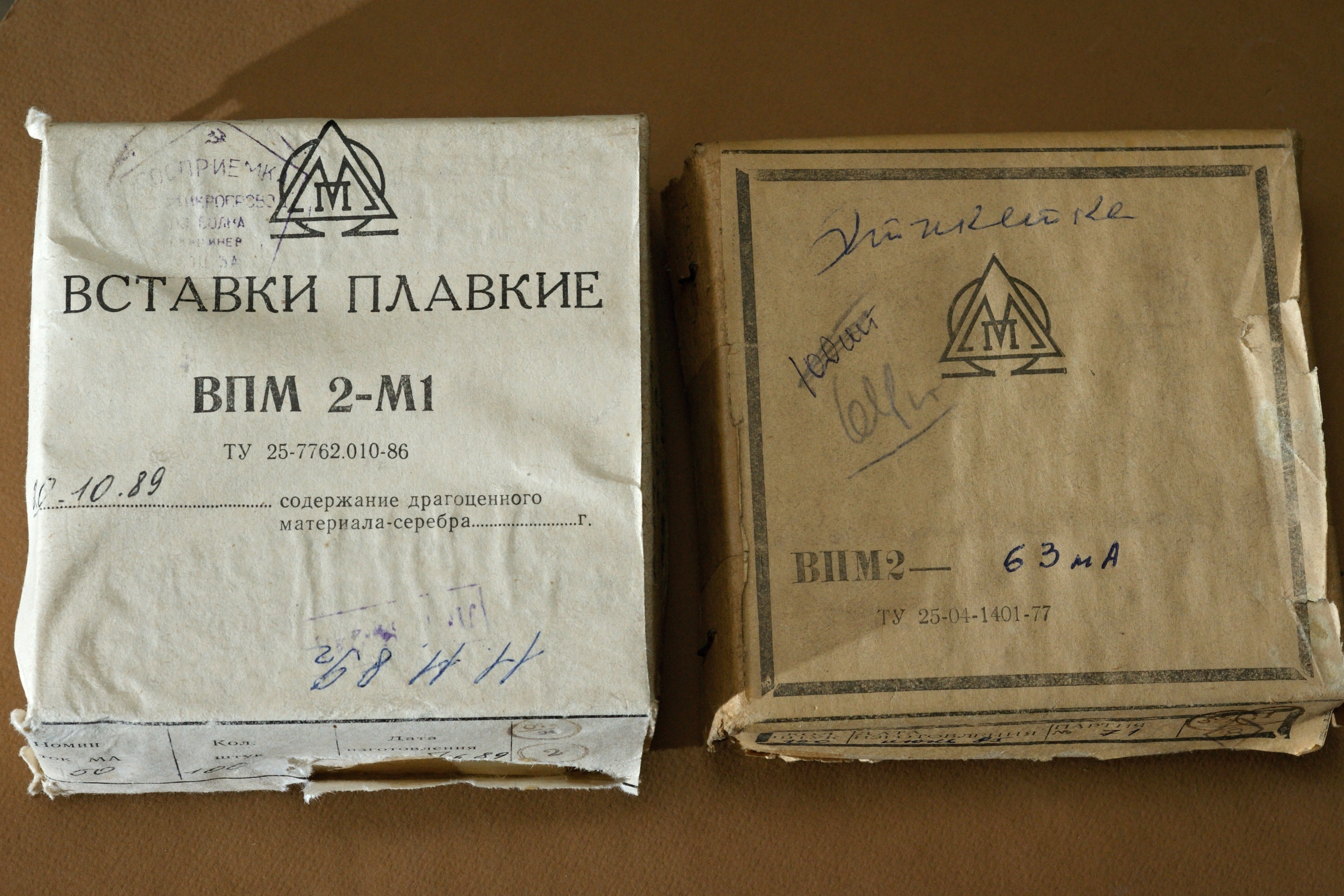

   Производители - "Микропровод", Кишинёв, Молдавия и завод "Тбилприбор".

Основные технические характеристики

Номинальные токи - 0.02...2 А
Время срабатывания при номинальном токе перегрузки - не более 0,02 сек
Напряжение и частота в защищаемой цепи - 250В 45-2000 Гц
Падение напряжения
при токе 20...32 А - 500 В
при токе 40....200 А - 250 В
при токе 250....2 А - 70 В
Отключающая способность на переменном токе частотой 50 Гц и при активной нагрузке
при рабочем напряжении 125В - 35 А
при рабочем напряжении 250В - 20 А
Электрическая прочность изоляции - 500 В
Гарантийная наработка на отказ - 10 000 ч
Габаритные размеры - диам 7.6x2.7 мм
Масса не более 0.5 г

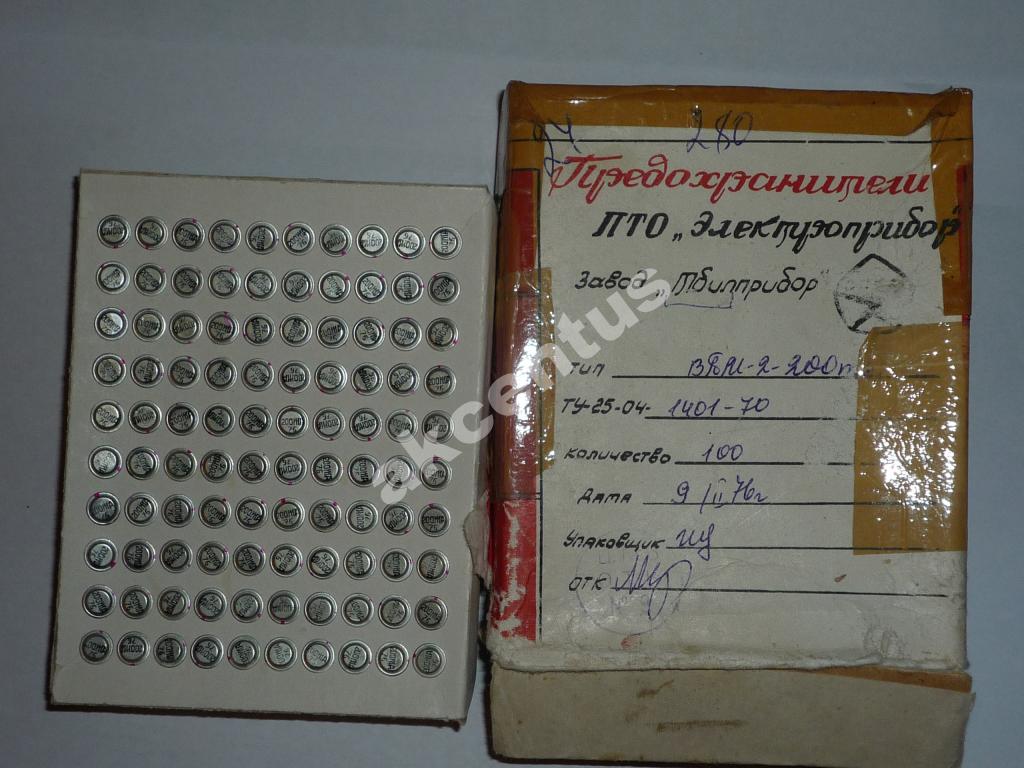

(фото с интернет-аукциона Aukro.ua)

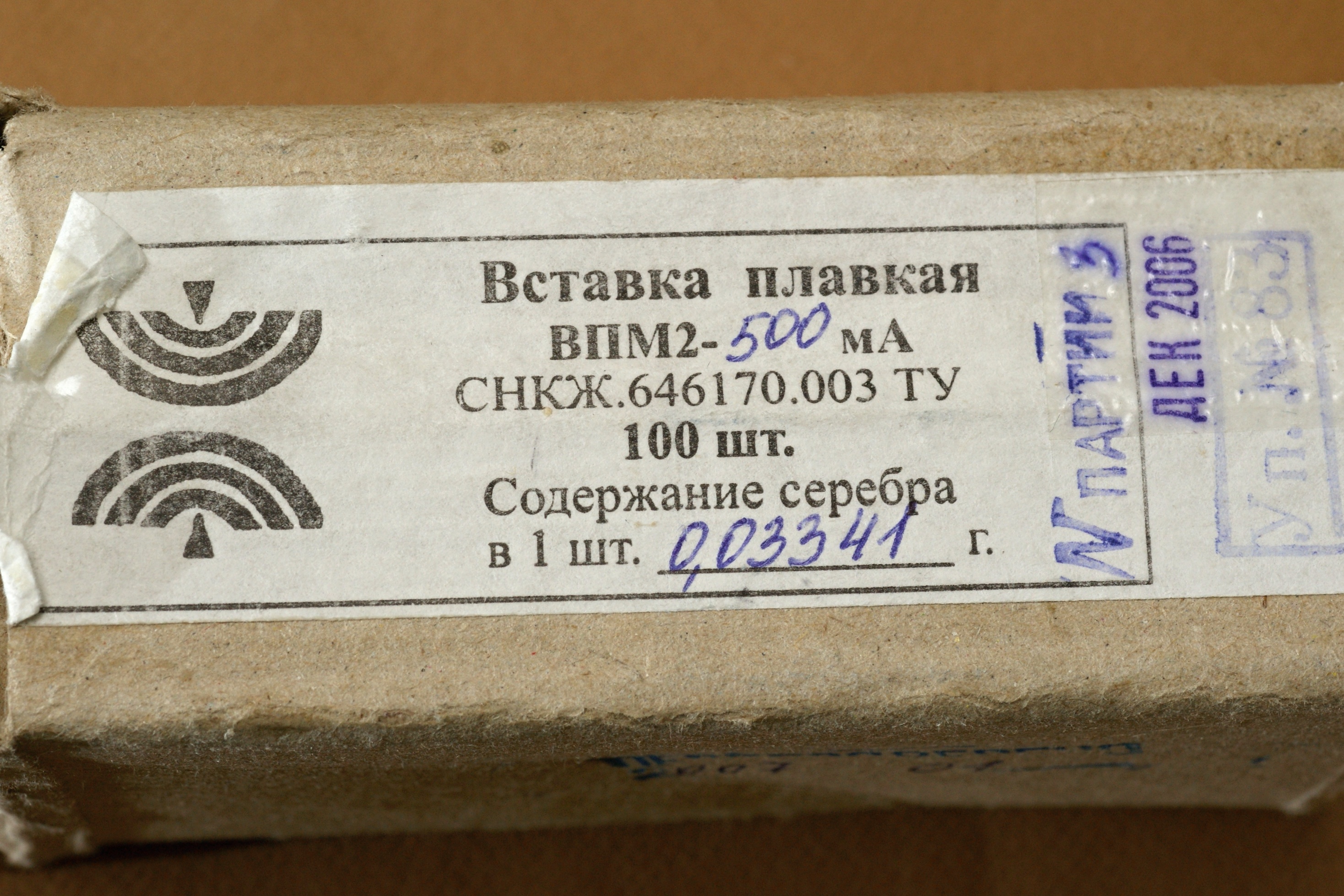

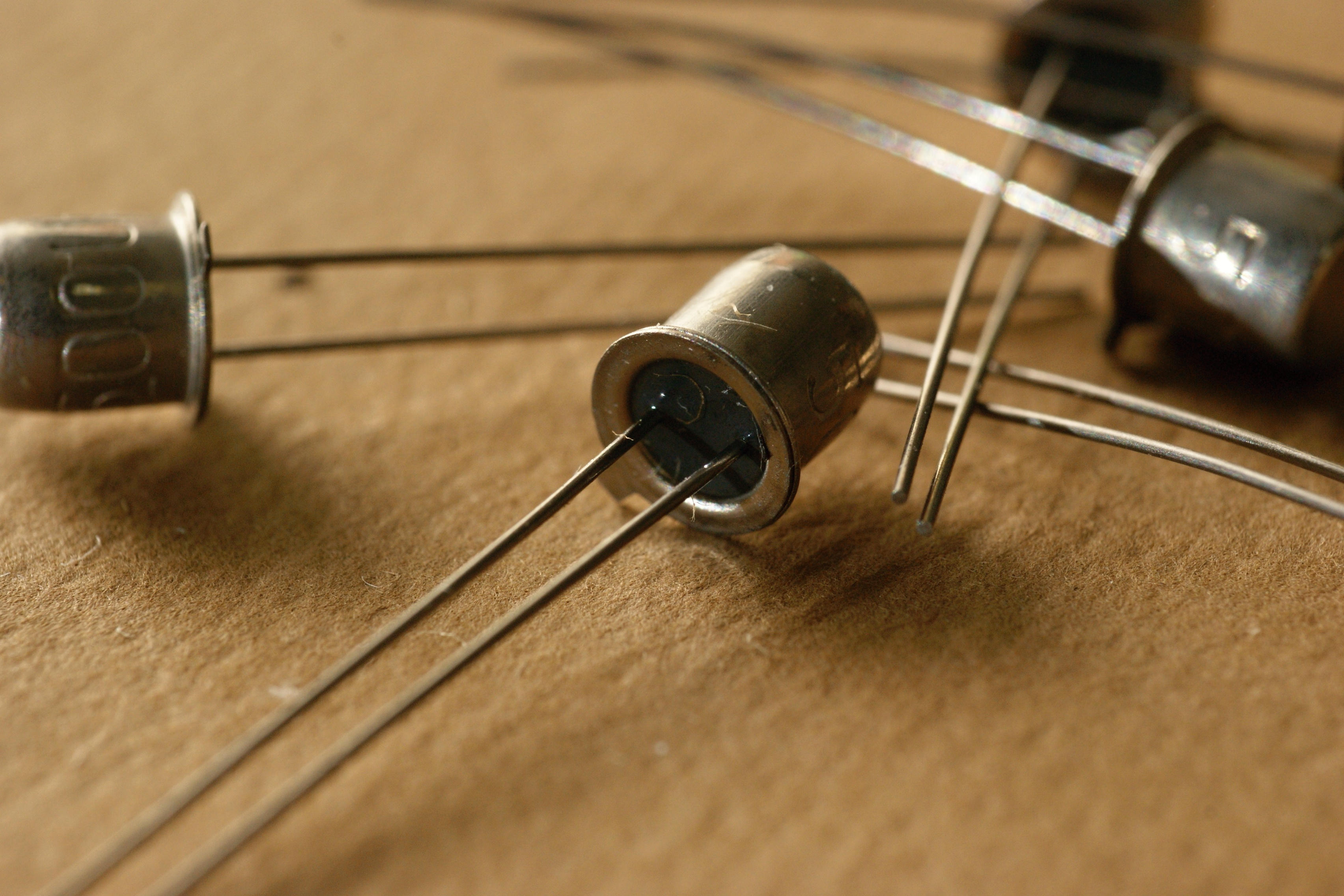

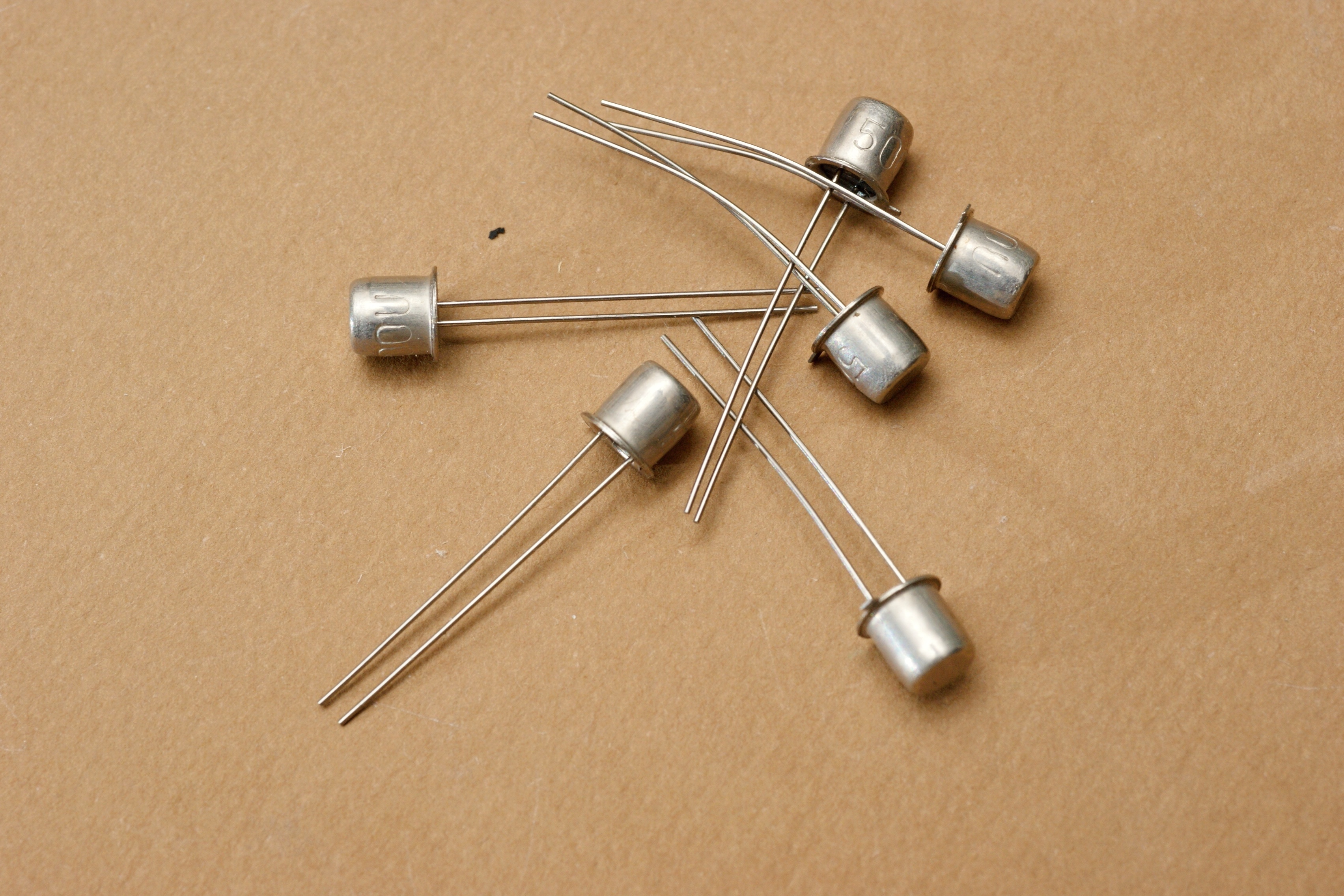

Они выпускаются и сейчас, Зубово-Полянским заводом радиодеталей (ныне АО АО "Радиодеталь"), тоже в транзисторном корпусе, но уже более современном:

Источники:

1. Расчет электропитающих устройств. Векслер Г. С. Киев, "Технiка", 1978.
2. Приборы и средства автоматизации. Отраслевой каталог 3.6 Принадлежности, запасные части к электроизмерительным приборам. Москва, Всесоюзный Научно-Исследовательский Институт Информации и Экономики (ИНФОРМПРИБОР), 1992.
