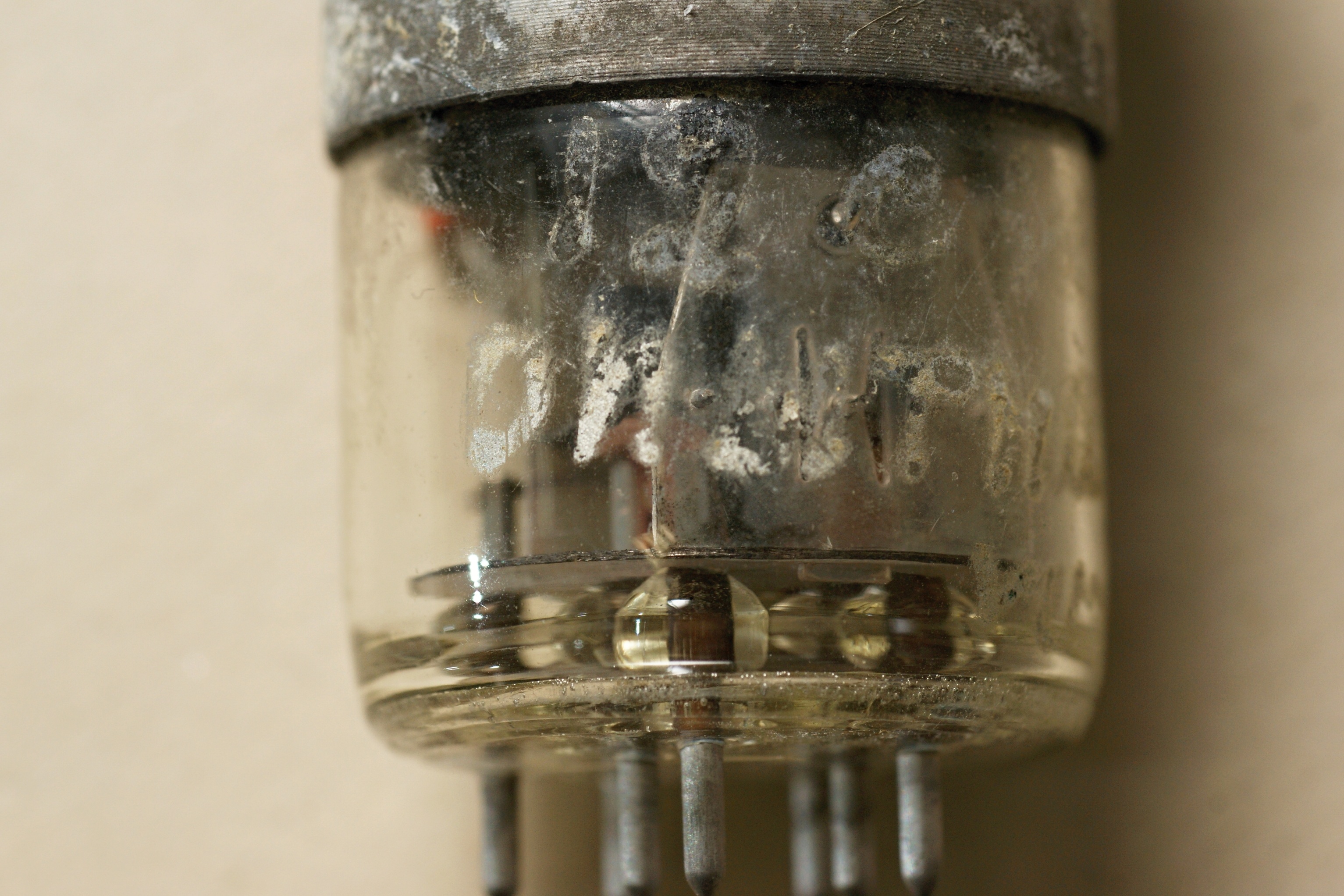

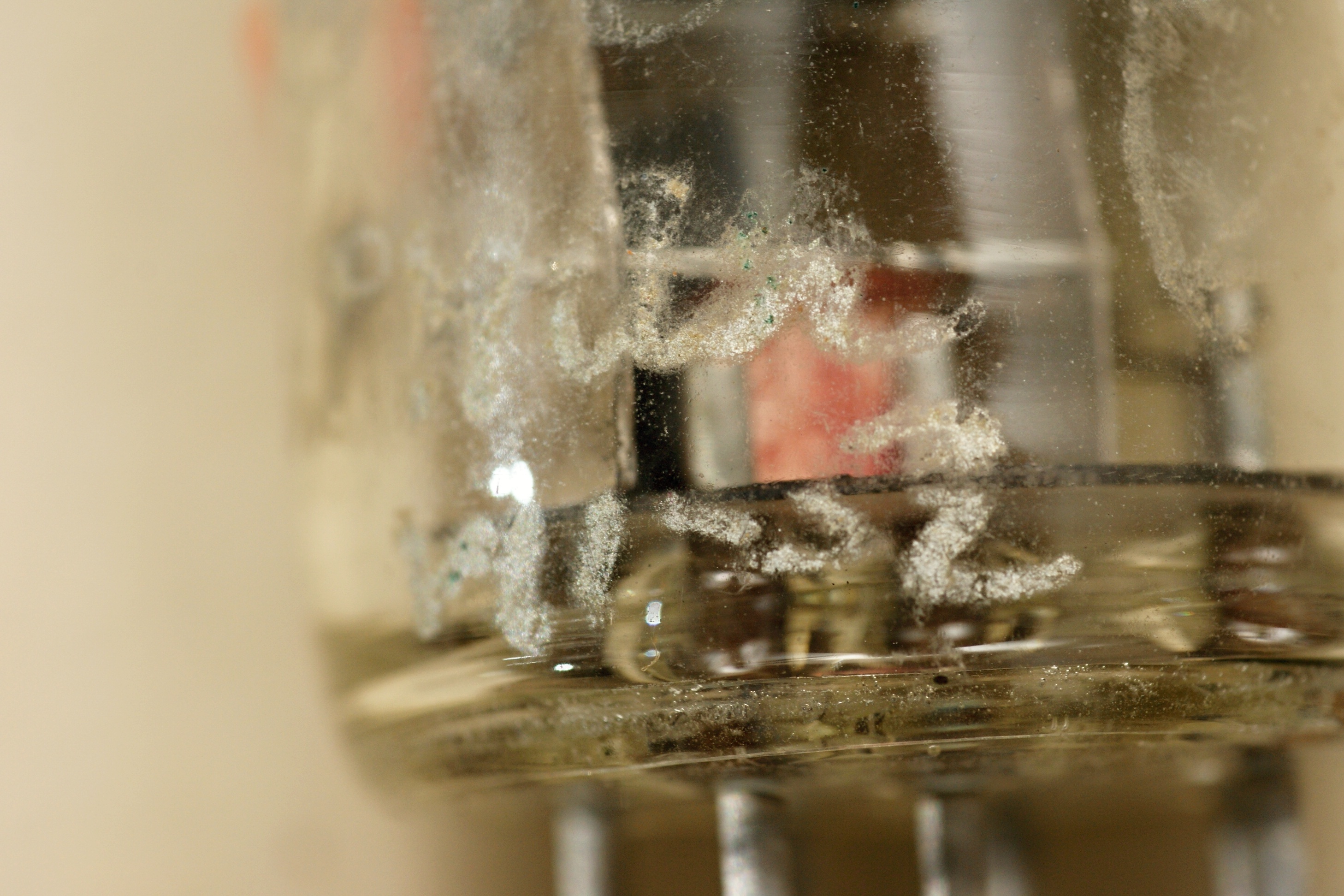

Начинаю подборку радиоламп в необычных корпусах. Экспонат первый - 12С3С. Самый ранний из образцов у меня - опытный, 1952 года:
Это генераторный СВЧ-триод дециметрового диапазона, трофейная копия немецкой лампы Телефункен LD1, заказ Люфтваффе 43 года. Первые выпуски у нас так и назывались - ЛД-1.
Любопытно, что даже в 70ые года она выпускалась по архаичным
ЧТУ-01-425-52. Серийное производство было организовано на питерской
"Светлане".

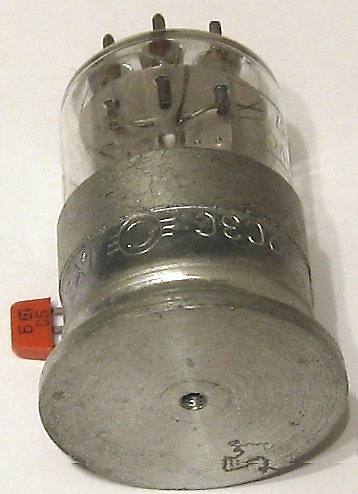

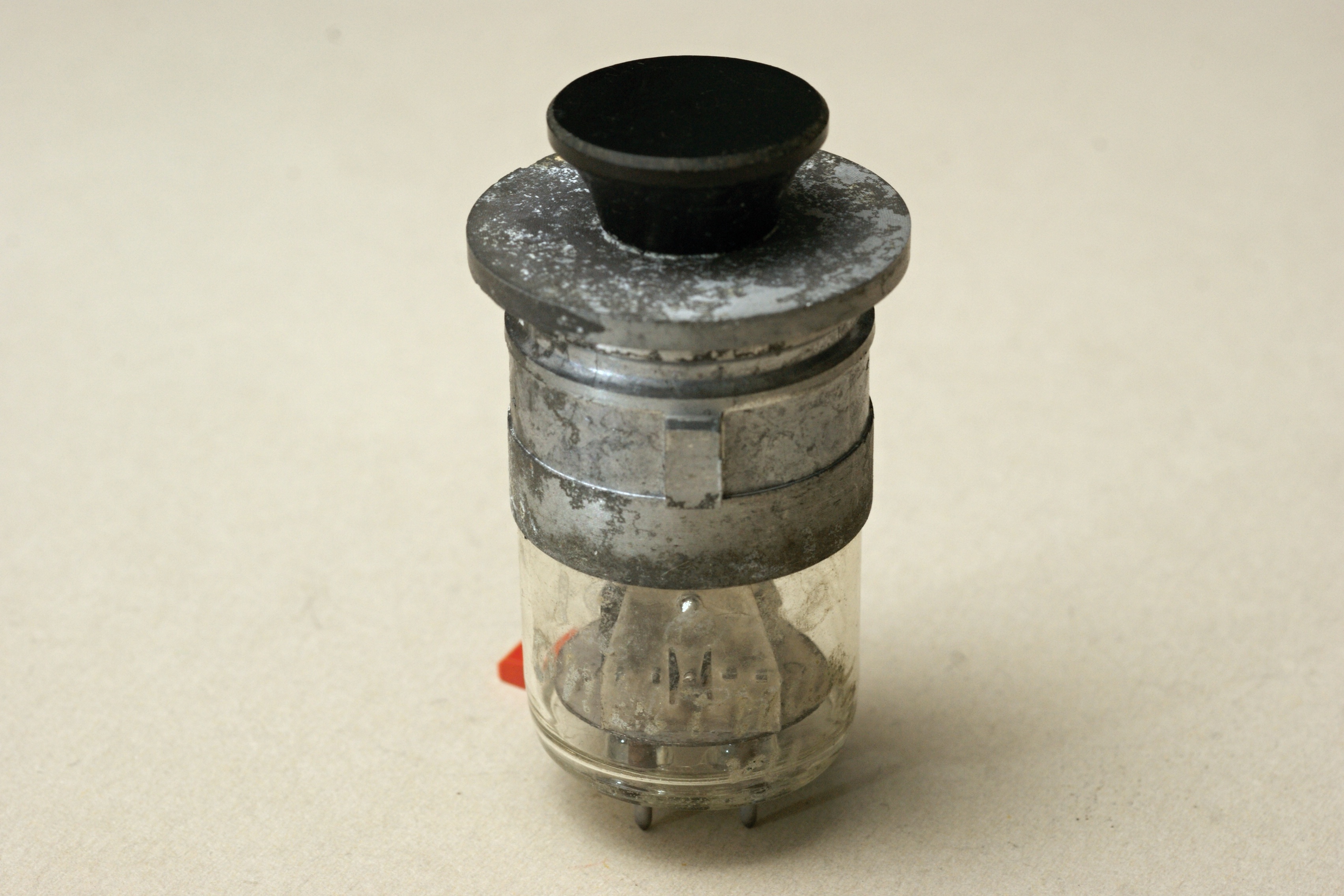

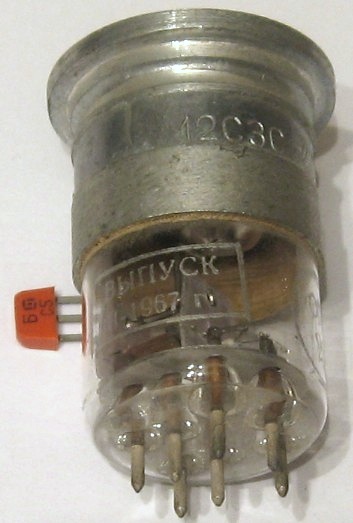

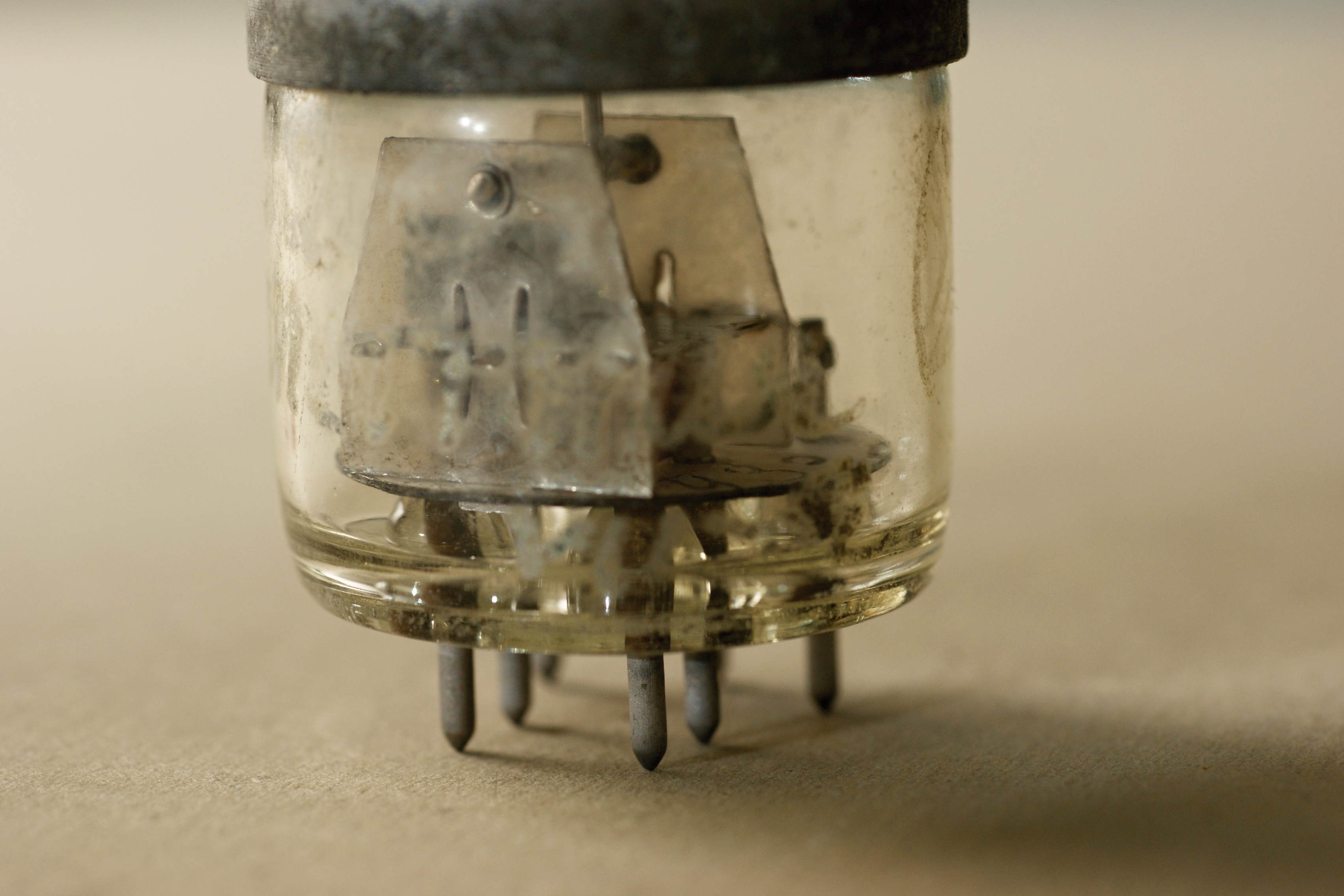

Лампа характерна необычным корпусом с металлической "башкой" и несимметричным цоколем.

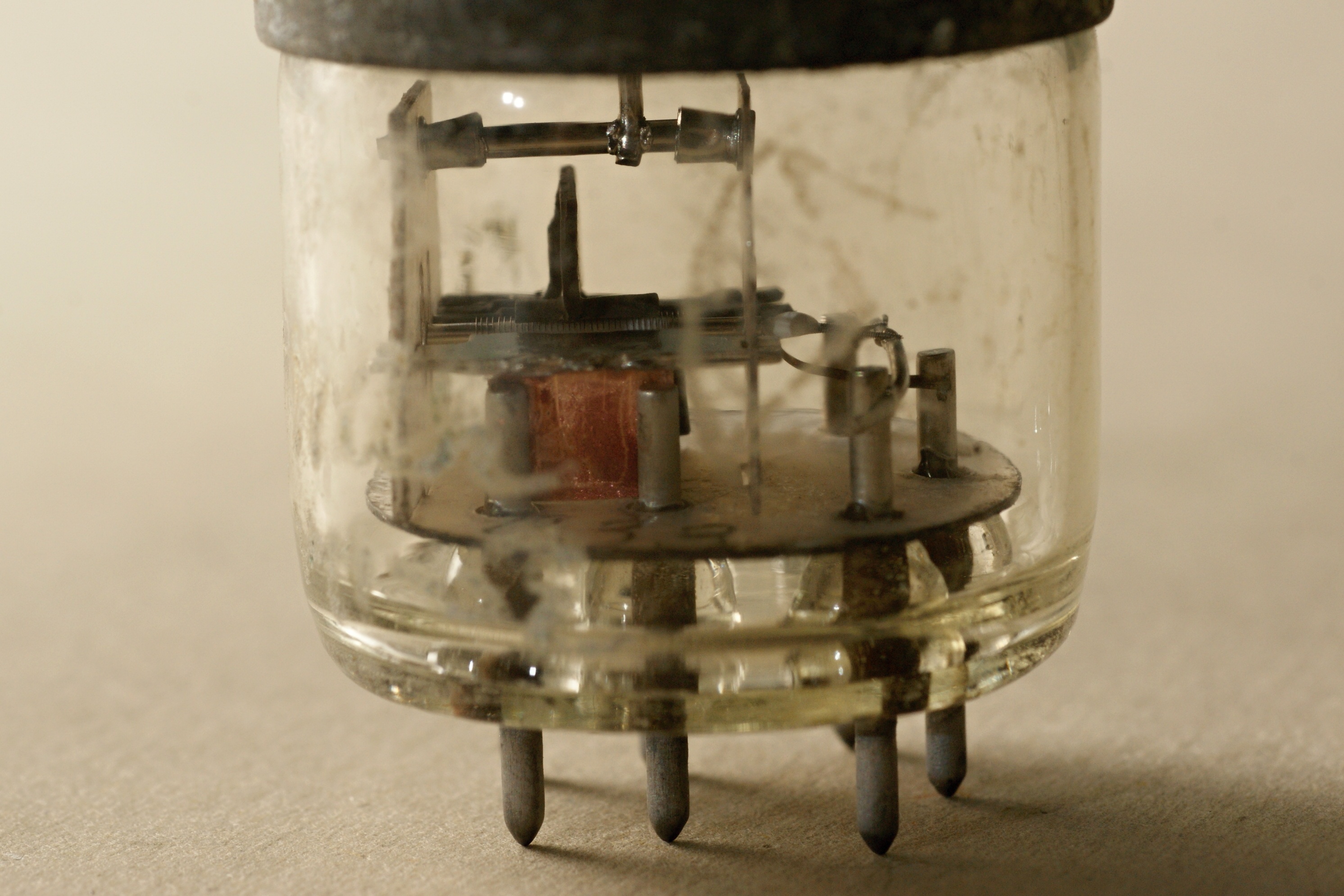

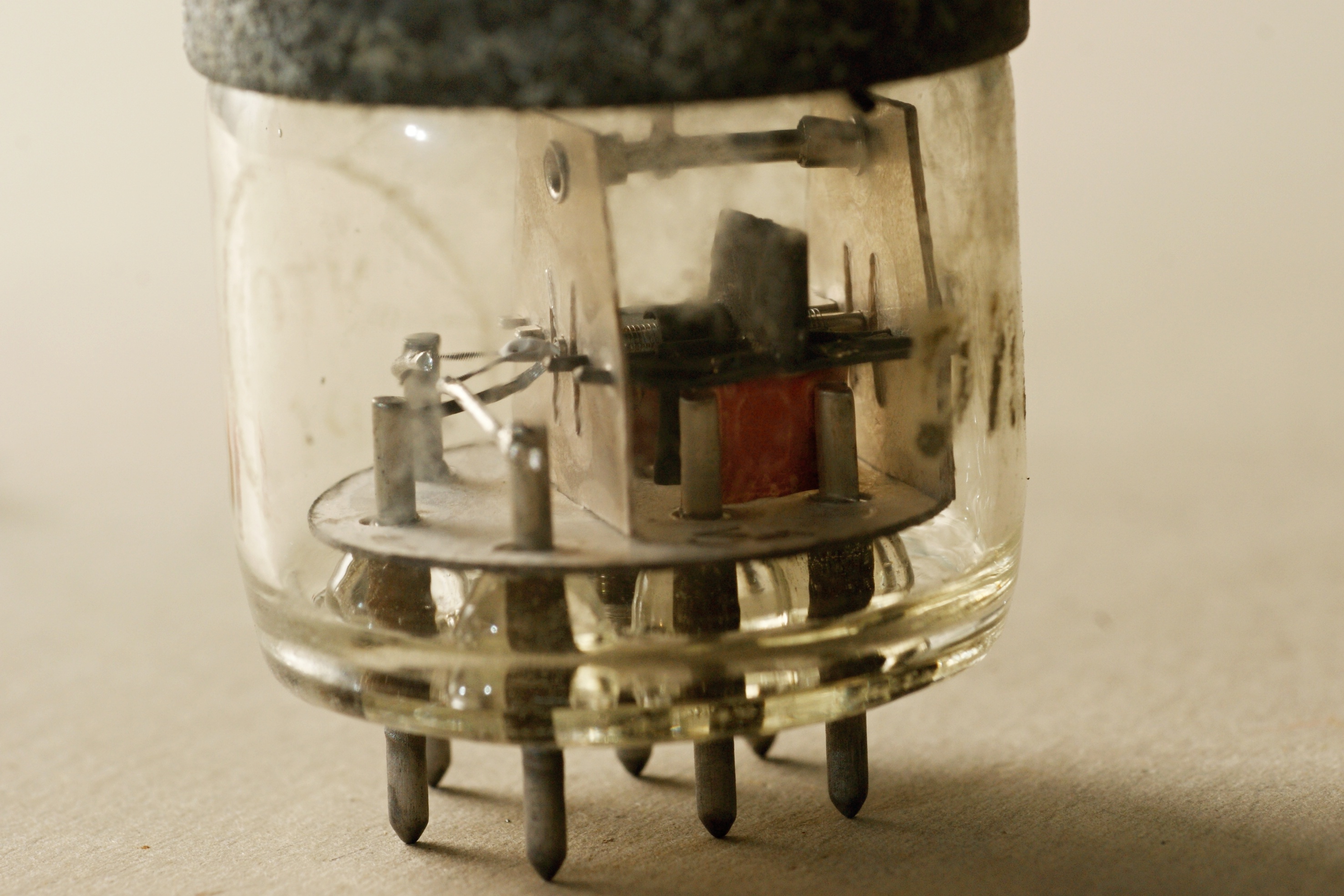

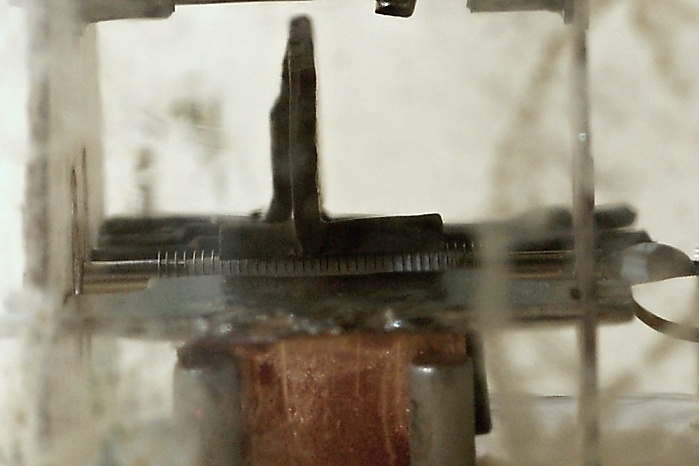

Он отличается тем, что обеспечивает минимальную длину выводов и малые как межвыводную емкость, так и индуктивность выводов, что важно на высоких частотах.

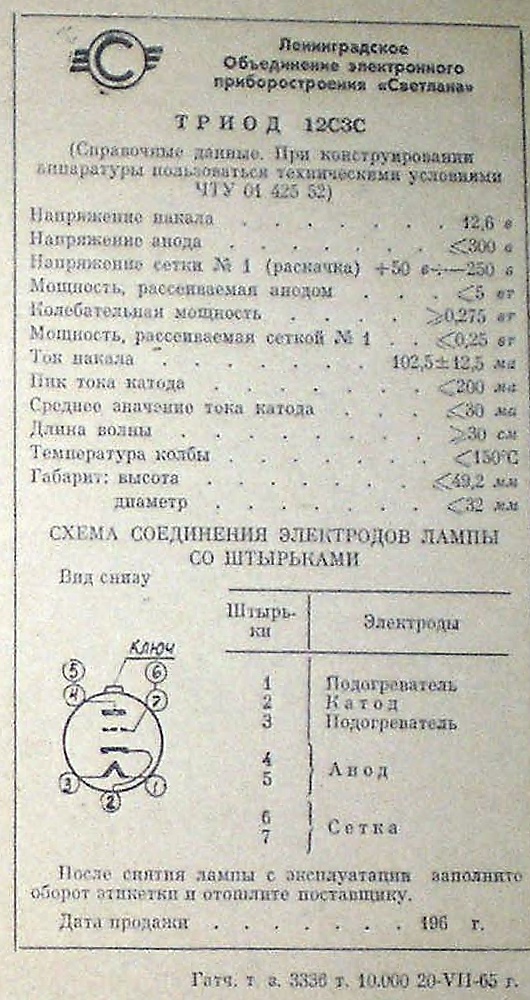

Технические данные на нее из отраслевого справочника, и заводской паспорт.
![]() | Напряжение накала - номинальное 12,6 В |
![]() | Ток накала - 102 мА |
![]() | Номинальное напряжение на аноде - 100 В |
![]() | Номинальное напряжение сетки - минус 4 В |
![]() | Ток анода - 27,5 мА (при напряжении на сетке 0 В) |
![]() | Крутизна характеристики - 3 мА/В |
![]() | Коэффициент усиления - 12,5 |
![]() | Внутреннее сопротивление - 4,17 кОм |
![]() | Выходная мощность (длина волны 30 см) - не менее 0,275 Вт |
![]() | Максимальное напряжение на аноде - 300 В |
![]() | Частота генерирования - до 1,1 ГГц |
![]() | Максимальная мощность, рассеиваемая на аноде - 5 Вт |
![]() | Входная емкость - 1,55 пФ |
![]() | Выходная емкость - 0,65 пФ |
![]() | Проходная емкость - 1,15 пФ |
"Бесцокольная конструкция с максимально короткими внутренними токоподводами и жесткими выводами, направляющий ключ находится в металлическом кольце, прикрепленном к верхней части лампы ... Выходная мощность 275 милливатт приведена для автогенератора на частоте 1 гигагеpц" - из журнала Погорилого.
![]() |
Источники:
1. А. М. Бройде. Справочник по электровакуумным и полупроводниковым
приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
2. М.Д. Гуревич, М.Д. Гуревич – Электровакуумные приборы. Издание второе, переработанное и дополненное. Военное издательство Министерства Обороны Союза ССР. Москва – 1960.
3. Справочник по електронни лампи. Йордан Боянов. Държавно издателство
"Техника". 1966.
