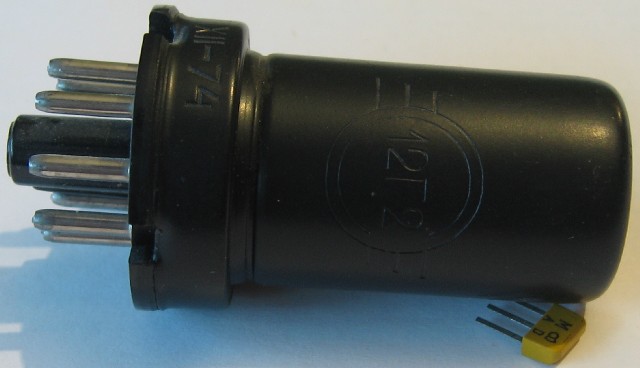

12Г2

Весьма редкая лампа; в справочниках ее тоже почти нет. Лицензионная копия 12SQ7, первые советские выпуски имели такую же маркировку .

Это комбинированный прибор, имеющий сразу тройную систему - триодную и две диодных. Двойной диод-триод заменяет три отдельные лампы. Один диод используется для детектирования предварительно усиленного напряжения высокой частоты, триод — для усиления напряжения низкой частоты, полученной в результате детектирования, а второй диод — в схеме автоматической регулировки усиления принимаемого сигнала (АРУ).

12Г2 - 12-вольтовый вариант более распространенной лампы 6Г2, для боpтовой аппаpатуpы с напpяжением сети 12,6 вольт, в частности автомобильной. Здесь подробные данные из отраслевого справочника.

Производитель - "Светлана", Санкт-Петербург.

Электрические параметры

Напряжение накала - номинальное 12,6 В

Ток накала - 150 мА

Номинальное напряжение на аноде - 250 В

Ток анода триода - 1,15 мА (при напряжении на сетке -2 В)

Ток анода диода - 0,8 мА (при напряжении анода 10 В)

Крутизна характеристики - 1,1 мА/В

Коэффициент усиления - 100

Внутреннее сопротивление - 91 кОм

Максимальное напряжение на аноде - 330 В

Максимальная мощность, рассеиваемая на аноде - 1 Вт

Максимальный средний выпрямленный ток диода - 1 мА

Входная емкость - 3,2 пФ

Выходная емкость - 3 пФ

Проходная емкость - 1,6 пФ

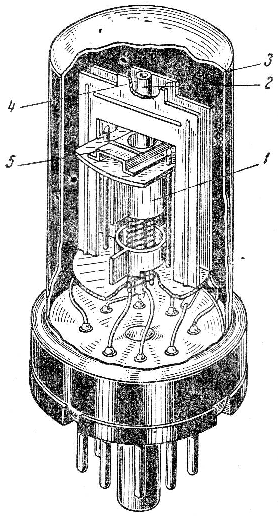

Конструкция лампы:

1 - триод, 2 - катод, 3-4 - аноды диодов, 5 - экранирующая пластина

Лампа имеет металлический баллон и плоскую ножку.

Аноды диодов располагаются у конца подогревного катода, выступающего из триодной части лампы.

Источники:

1. Электротехнический справочник. Под общей редакцией А.Т. Голована, П.Г. Грудинского, Г.Н. Петрова, А.М. Федосеева и М.Г. Чиликина. М.-Л., Госэнергоиздат, 1952.
2. Справочник радиолюбителя. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1955 (Массовая радиобиблиотека, вып. 222).
3. Йордан Боянов. Характеристики на електронни лампи. Издава списание "Радио". София - 1956.
4. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
5. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
6. Зденек Брудна - Йозеф Поустка. Каталог электронных ламп. Прага, 1957г., Государственное издательство технической литературы.
7. Справочник радиолюбителя. Издание второе. Под общей редакцией А.А. Куликовского. - М.-Л. Государственное энергетическое издательство, 1958 (МРБ 286).
8. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
9. А.Сокачев. Електронни лампи. Характеристики. Второ преработено и допълнено издание. Библитоека на електромонтьора. Книжка 10. Дял III-А. Държавно издателство "Техника", София, 1967.
10. А.Сокачев. Електронни лампи. Характеристики. Библиотека на електромонтьора. Държавно издателство "Техника", София, 1981.
