12ГД2А-Г

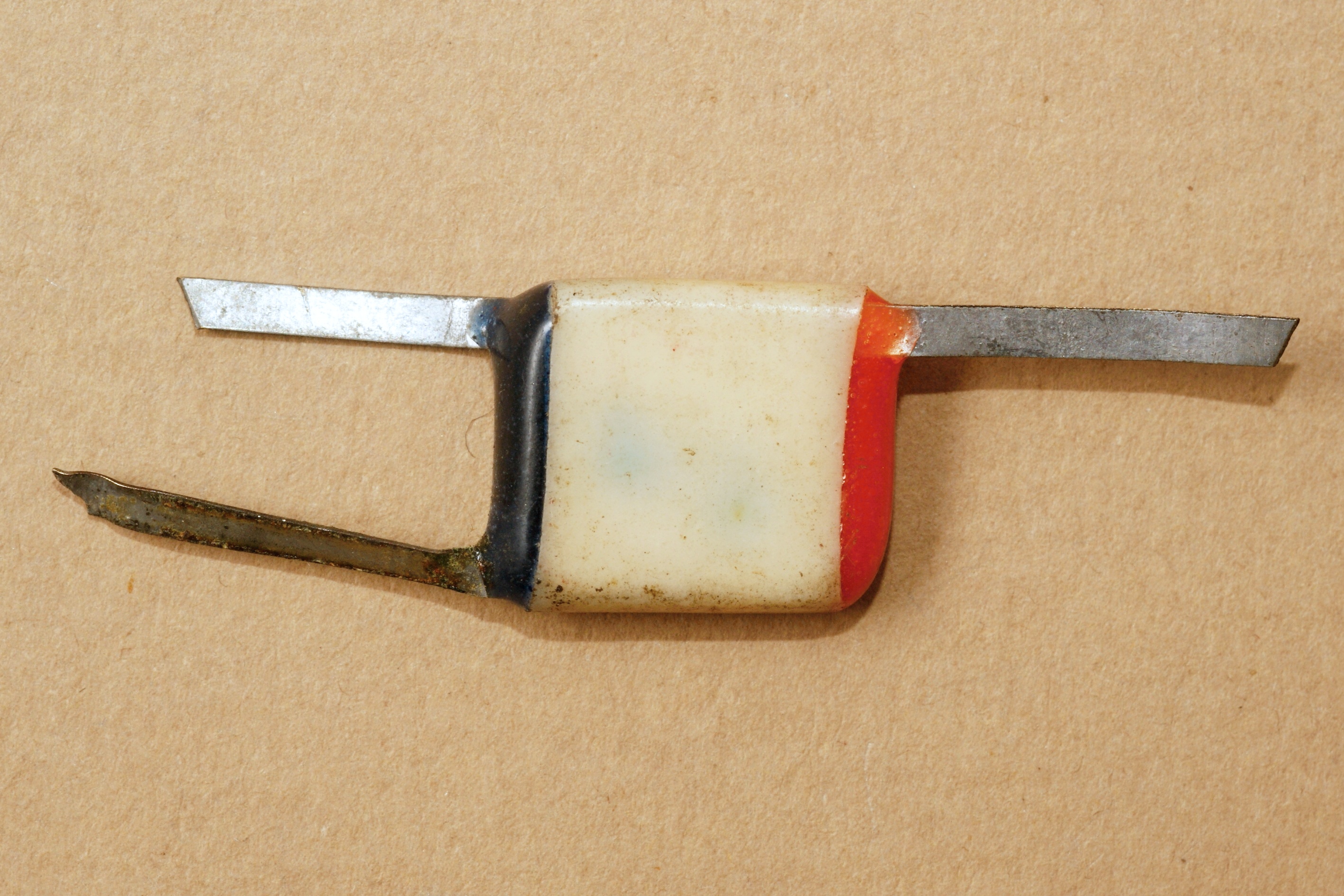

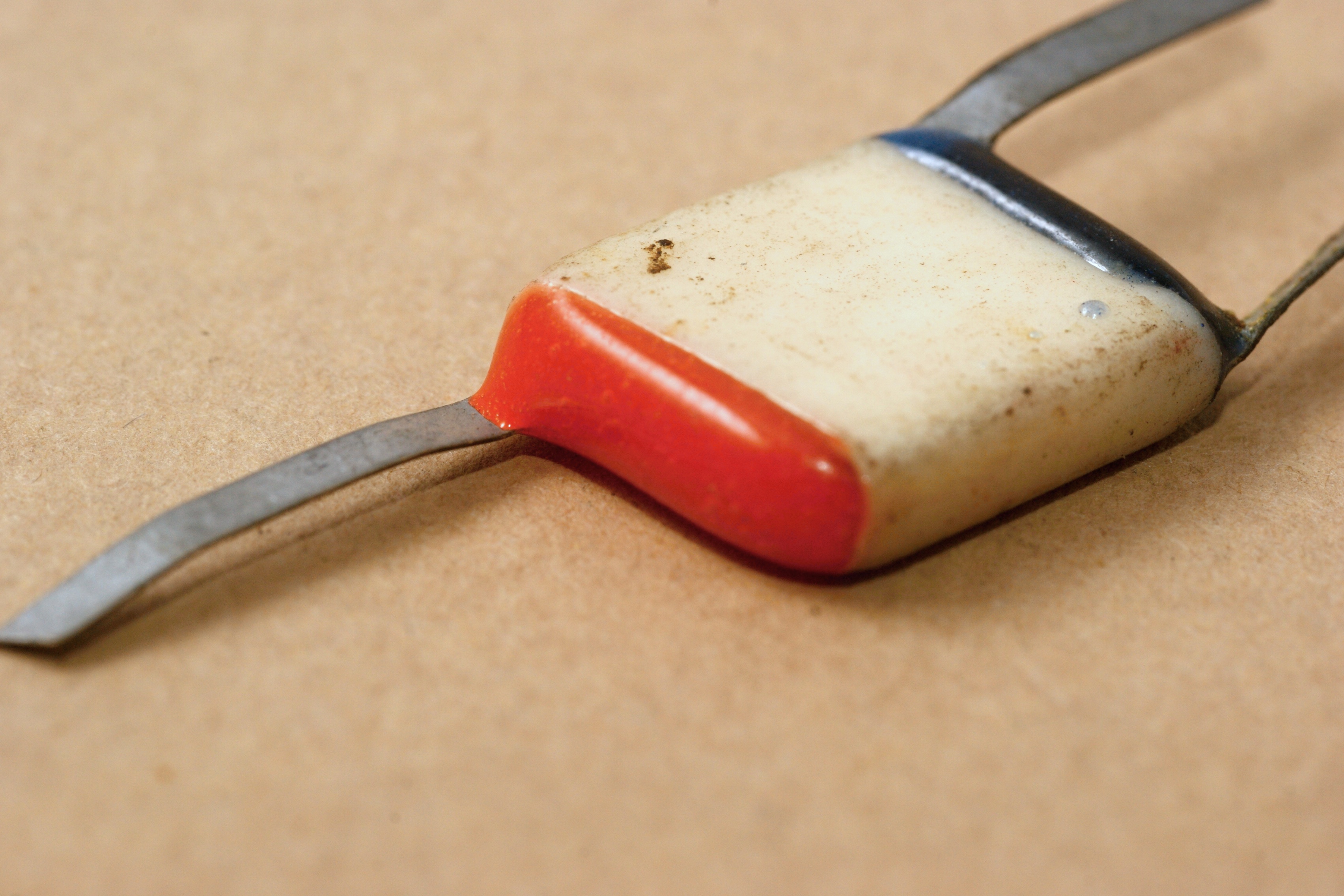

Вот необычный безымянный элемент. А это, как ни странно, тоже селеновый выпрямитель! Полумост плоской (пакетной) конструкции, собранный из двух элементов размером 12х12мм; это вообще единственный селеновый выпрямитель из элементов такого габарита.

Параметры - подводимое напряжение 50 В (эфф.), выпрямленное среднее напряжение 18 В, допустимый ток 30 мА.

Этот полумостик применялся в электрической схеме аккумуляторного фонаря. Справочные данные на него.

Разработан он был, и выпускался, на йошкар-олинском Заводе полупроводниковых приборов (бывш. ПО "Изотоп").

Общие данные на селеновые выпрямители - здесь.

Источники:

1. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976.
