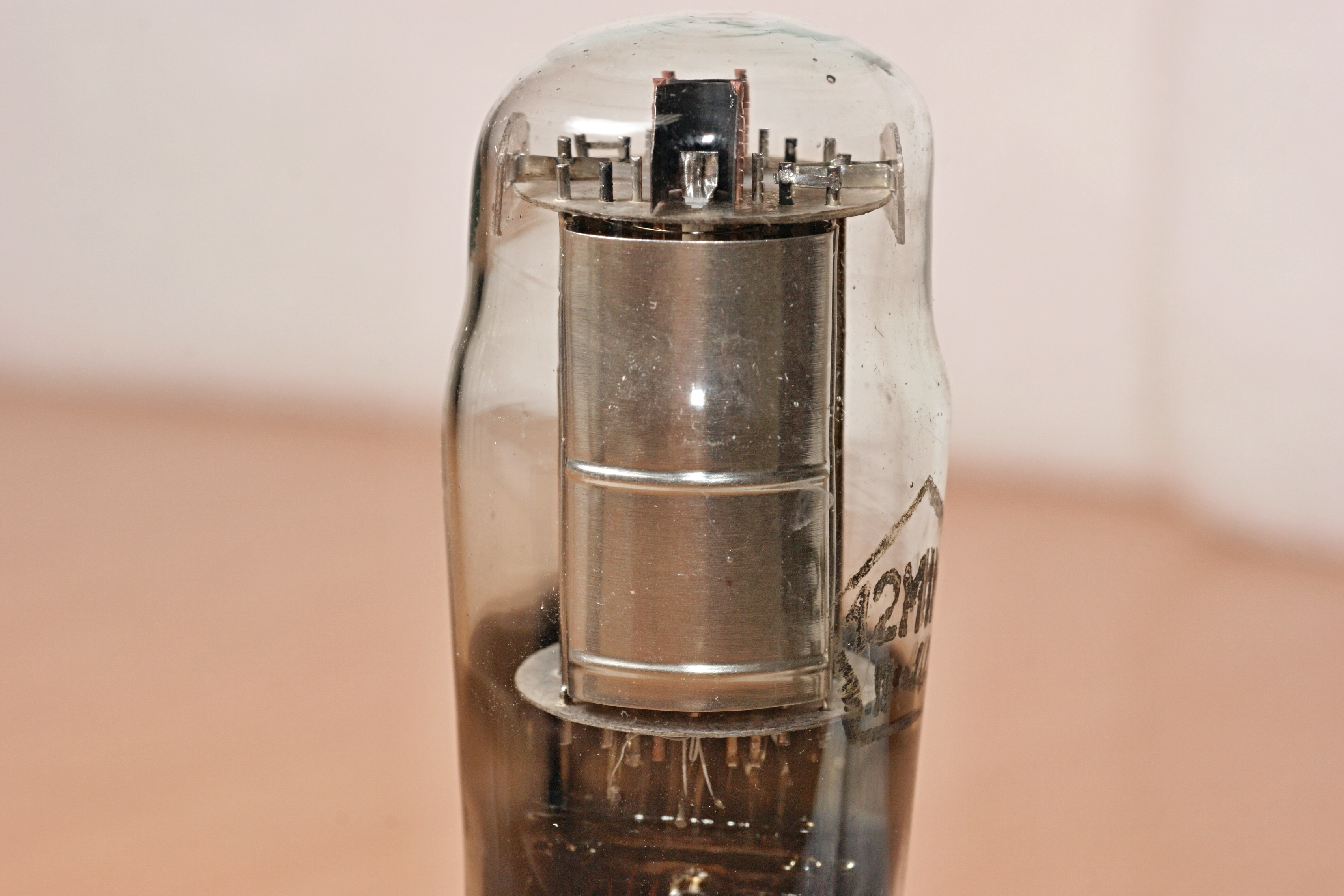

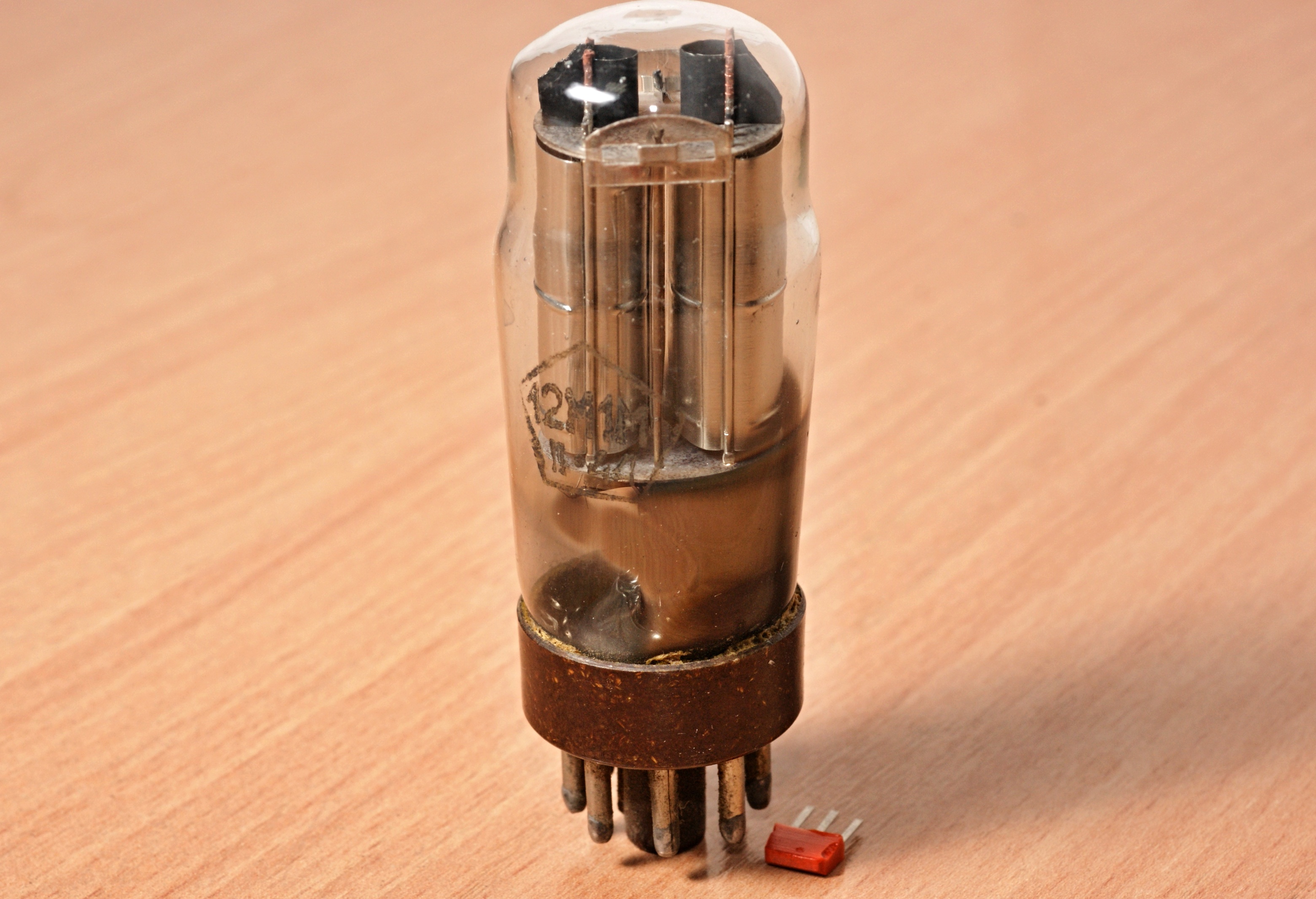

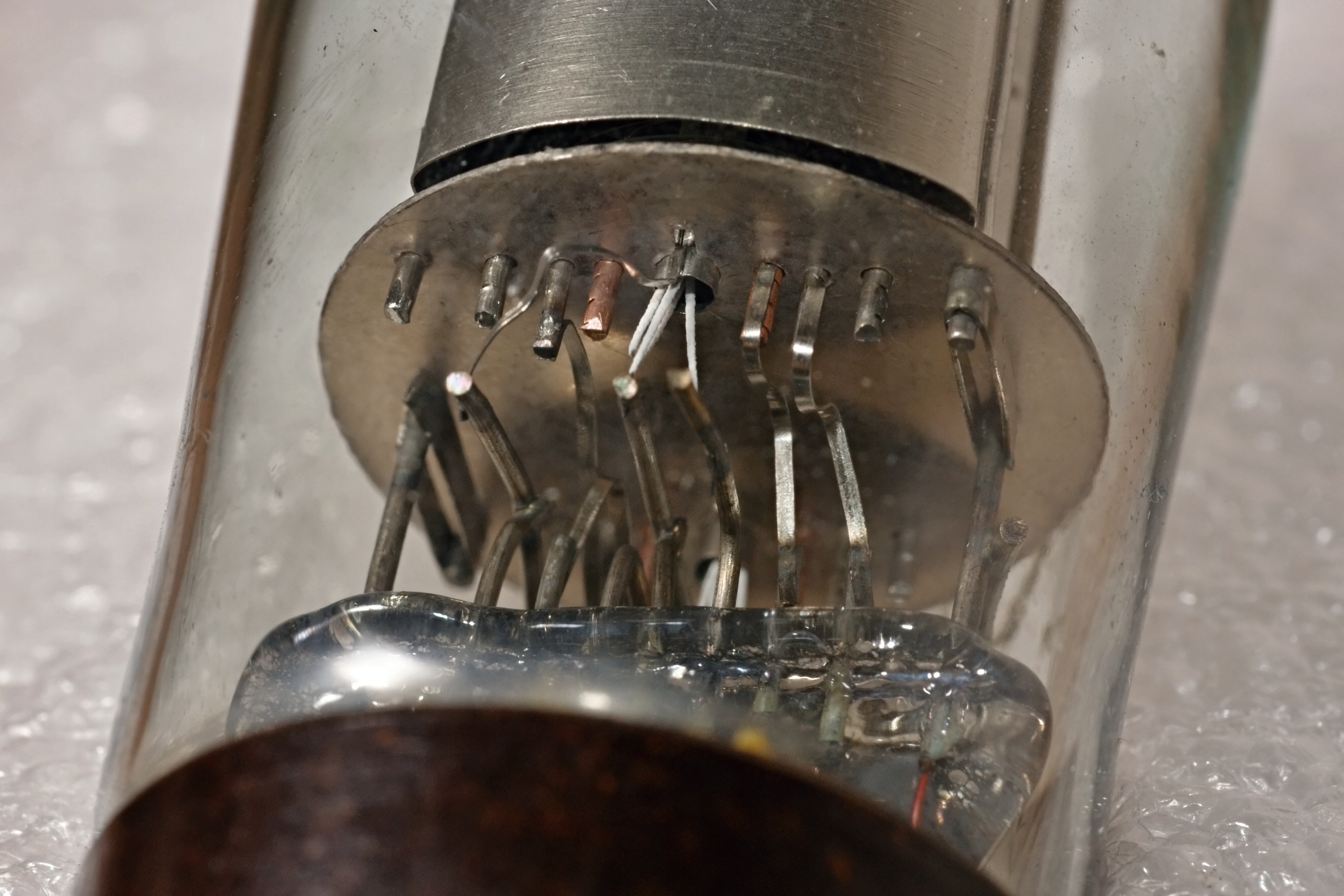

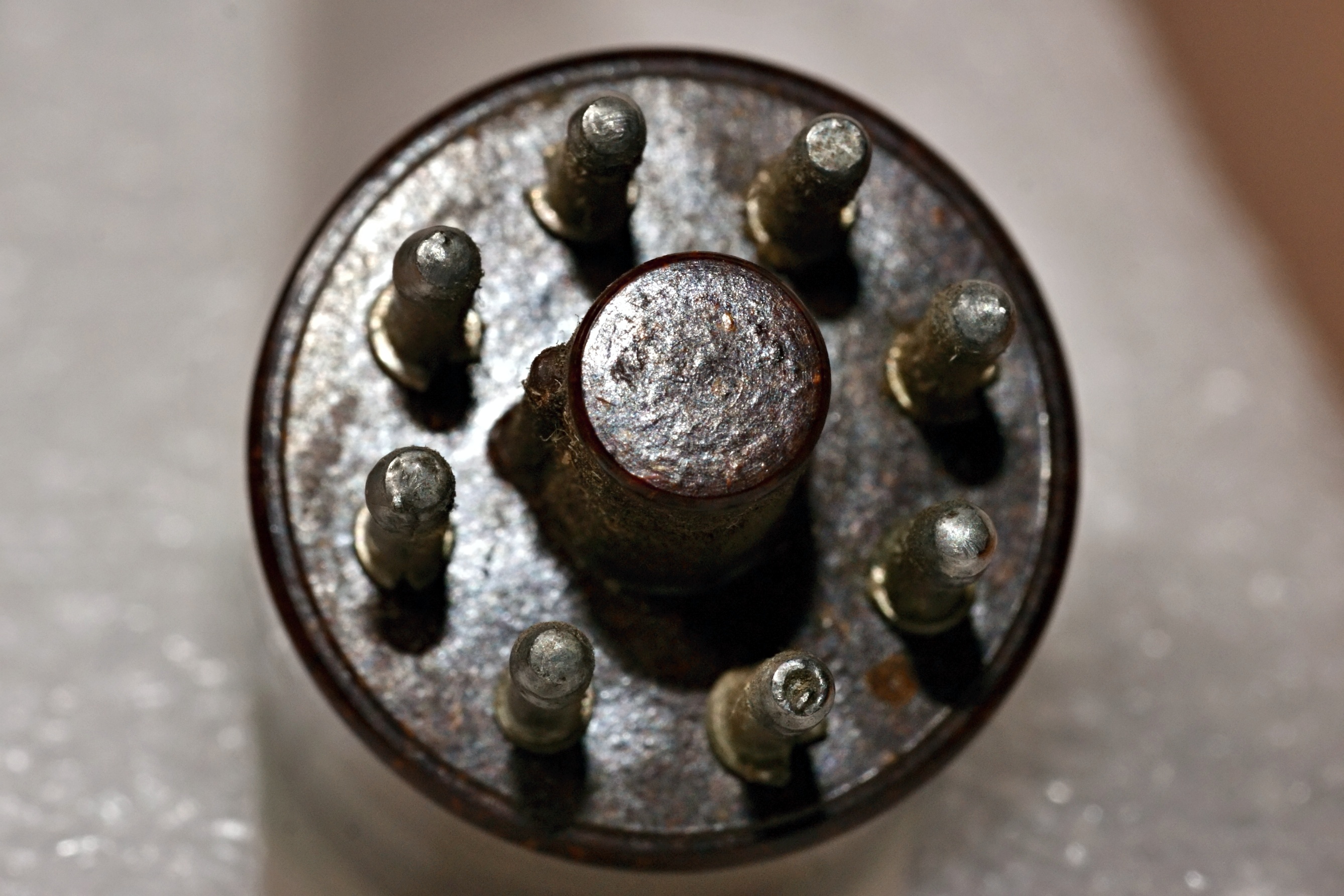

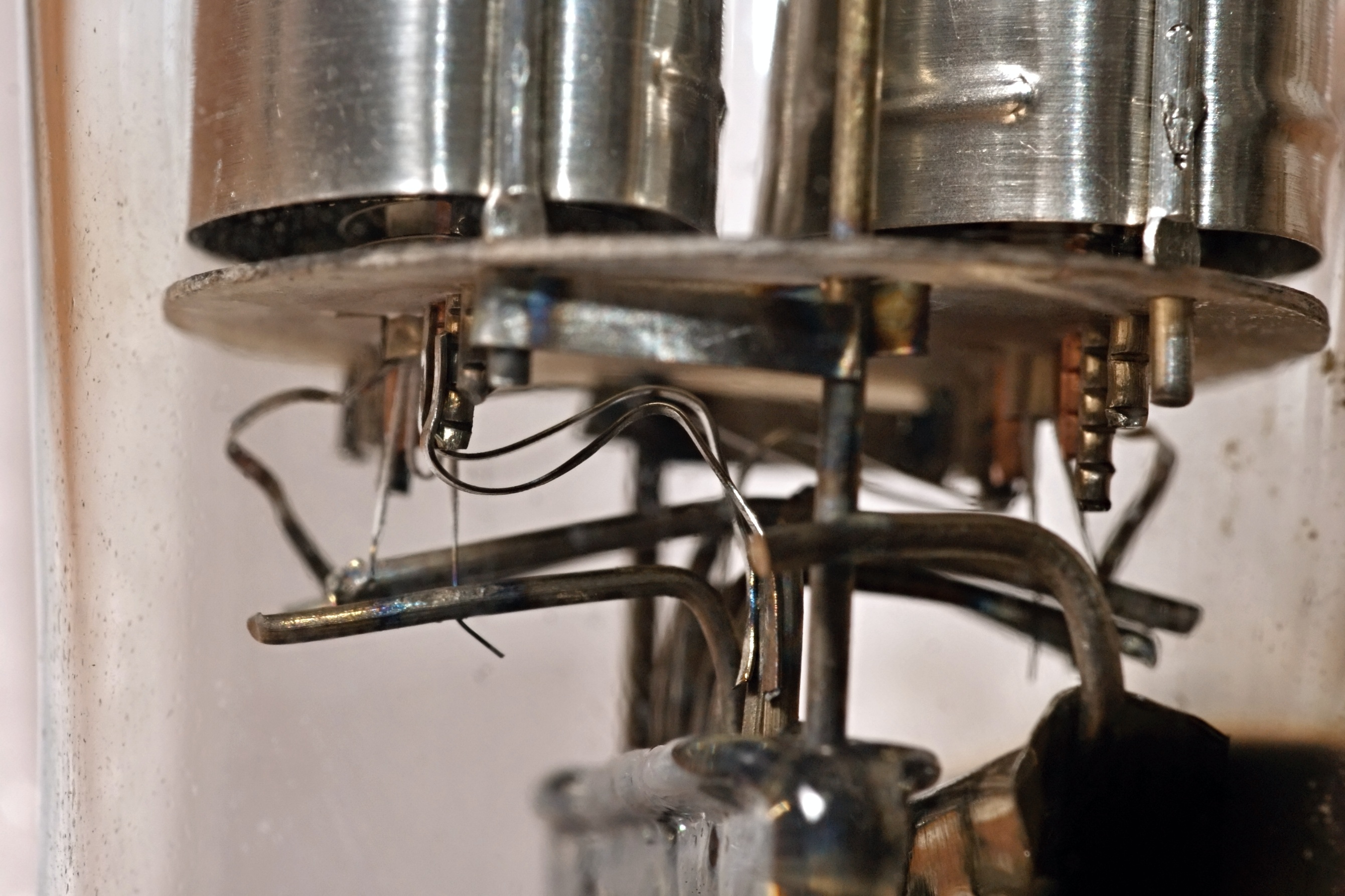

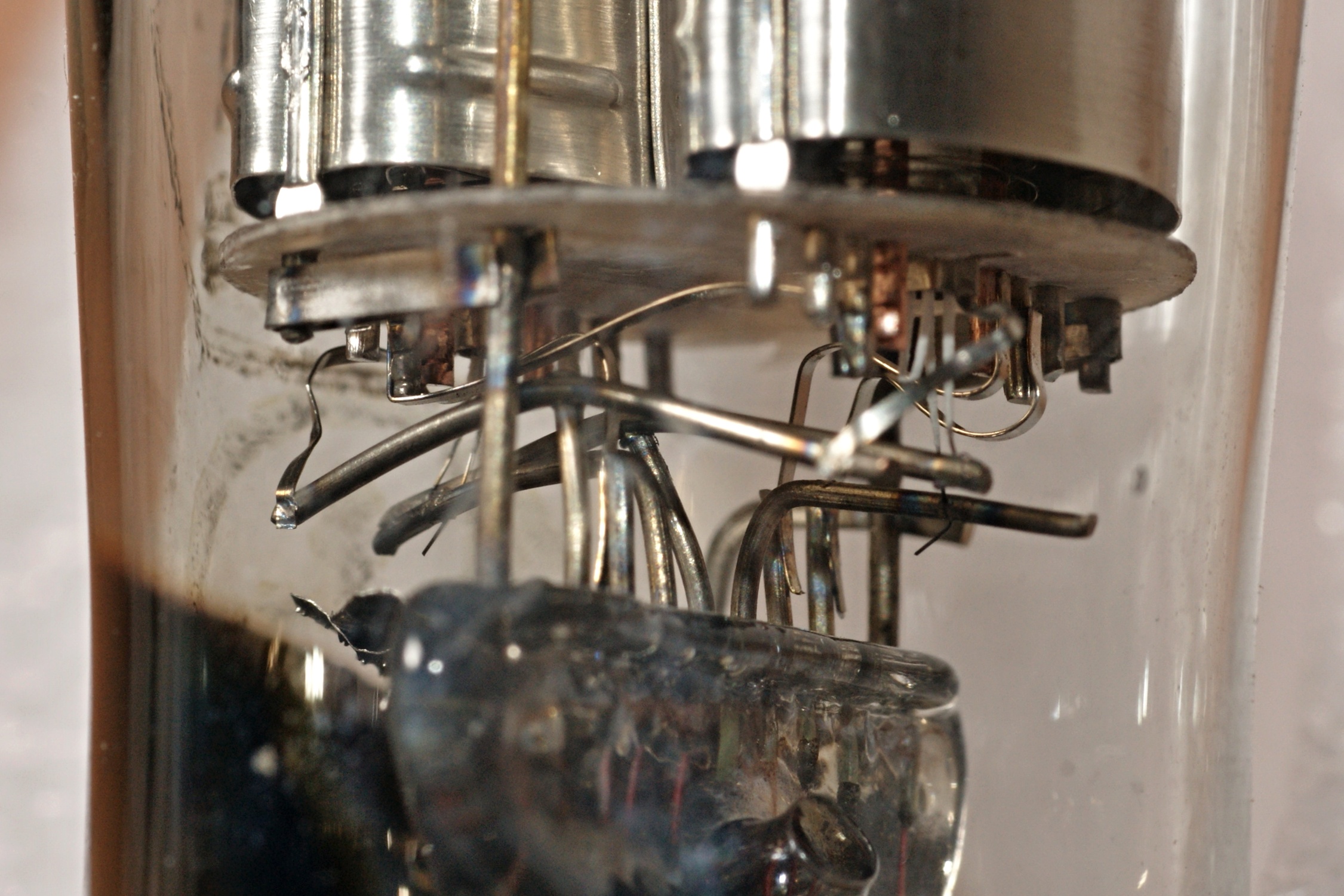

12М1М

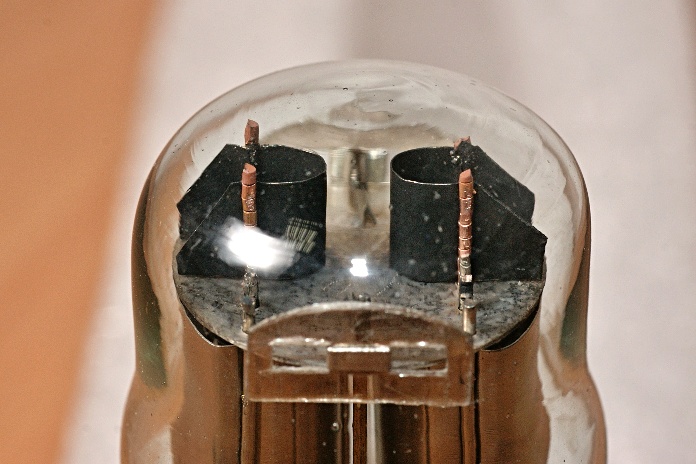

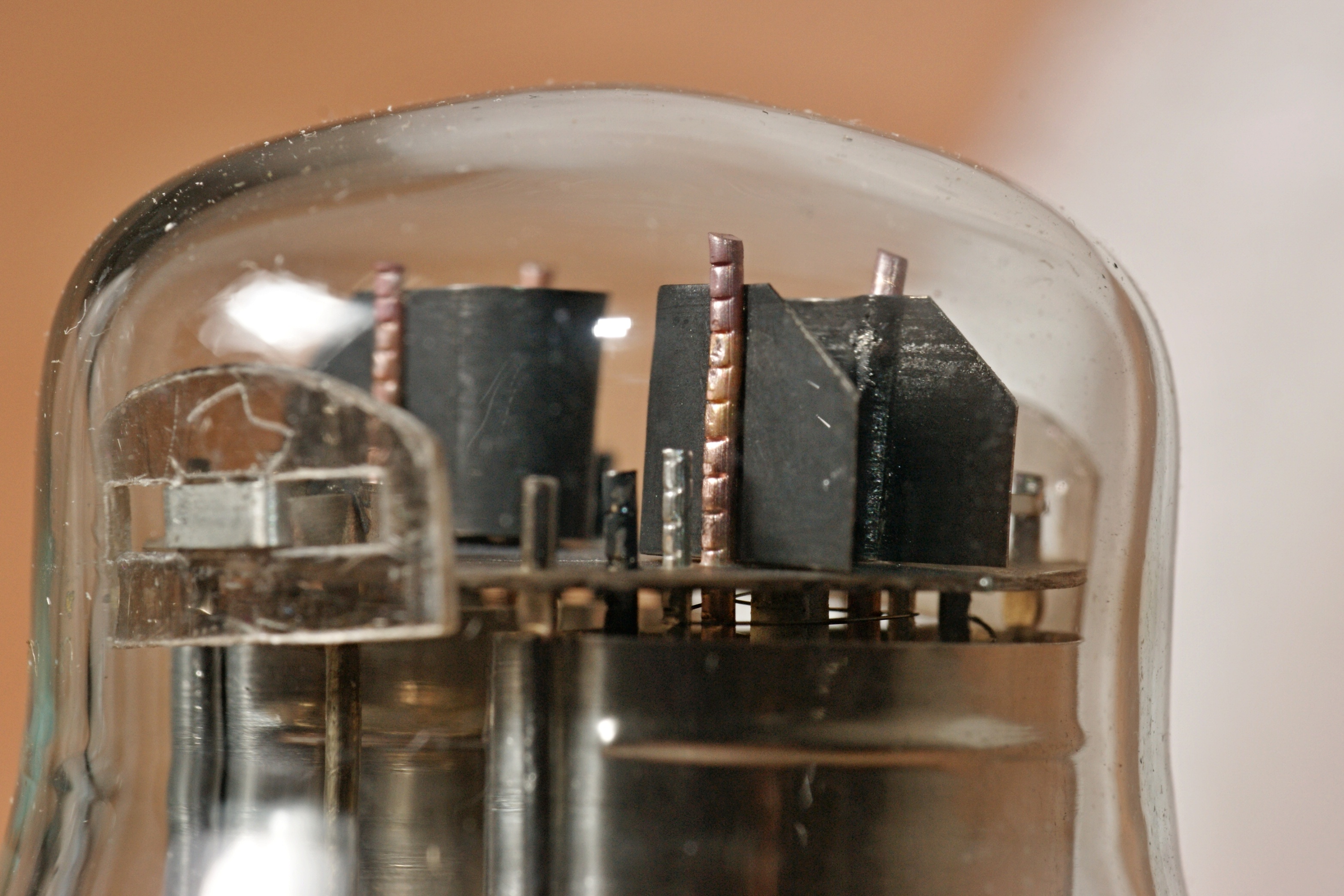

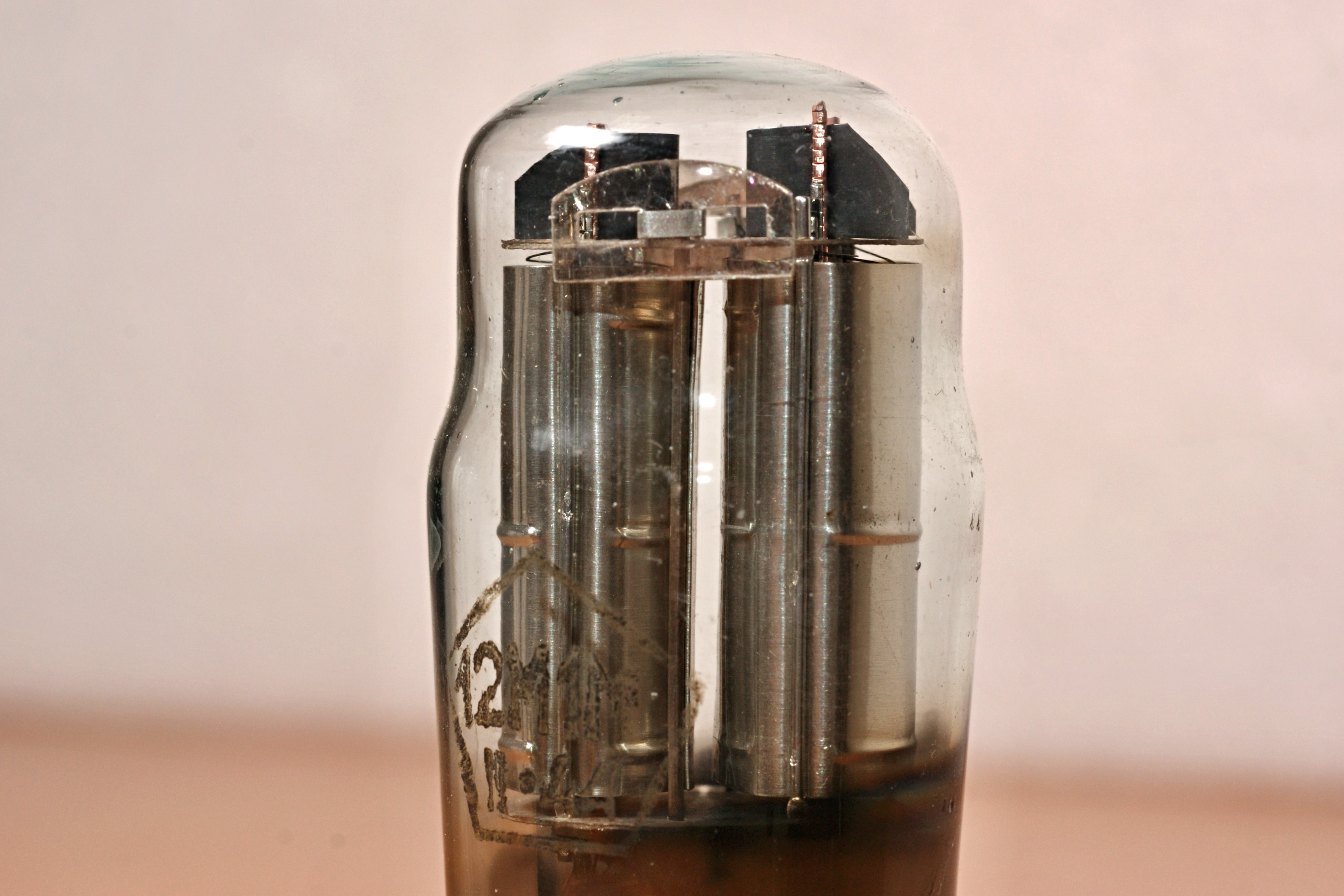

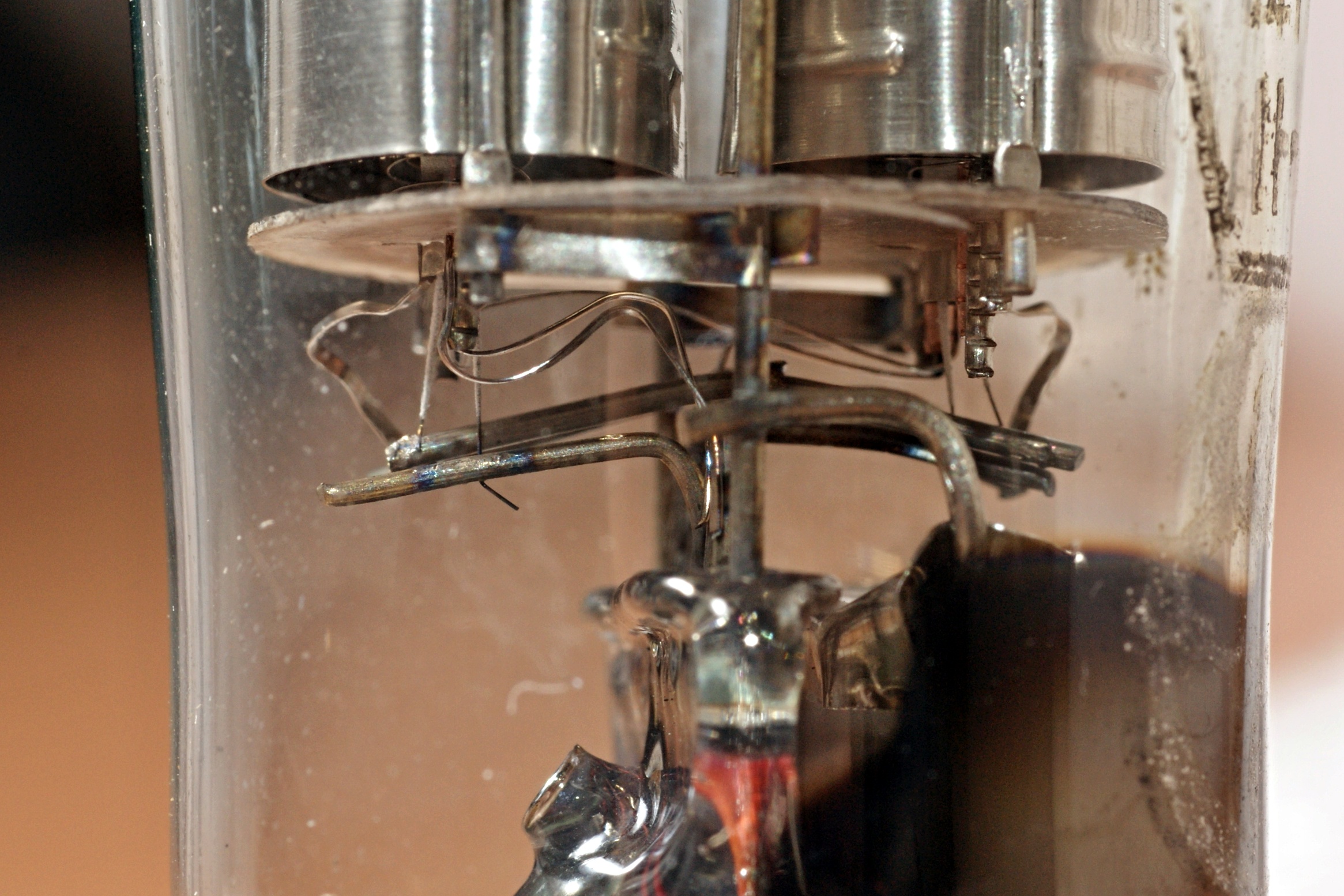

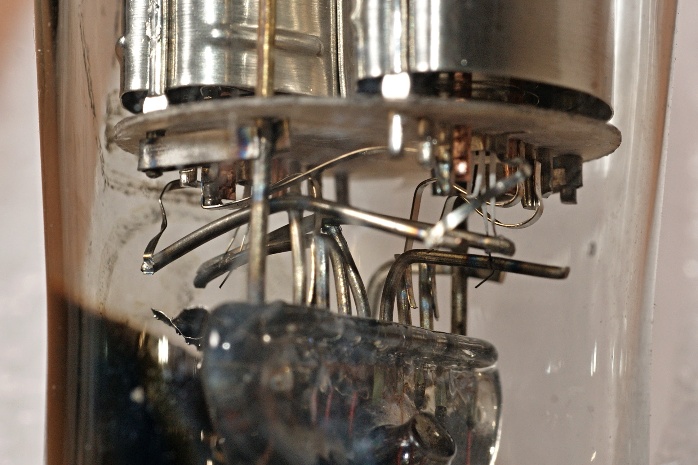

Одна из редчайших отечественных ламп. Двойной пентод (литера типа "М"; насколько я знаю - единственная наша лампа этой группы) косвенного накала, для работы при низком анодном напряжении. Что любопытно, электродные системы пентодные, но включены тетродом - анод с третьей сеткой соединён перемычкой.

12М1М - первая отечественная низковольтная лампа. Разработана она была в 1939 году в лаборатории питерской "Светланы" конструкторами С.А. Зусмановским, С.М. Мошковичем и Я.А. Кацманом. Однако выпускалась лампа крайне недолго, приблизительно до середины 1944 года, и малыми сериями, затем заменена (с переработкой аппаратуры) на 13П1С.

Мне известно одно-единственное применение этой лампы - в выходном каскаде приемника РСИ-6 ранних серий.

Производитель - Новосибирский электровакуумный завод.

Электрические параметры

Напряжение накала 12,5 В
Ток накала 630...770 мА
Крутизна 2,5 мА/В
Коэффициент усиления 12,5
Максимальная мощность, рассеиваемая на аноде 2 Вт
Долговечность - не менее 400 ч
Номинальный режим:
Напряжение на аноде +25 В
Ток эмиссии 100 мА
Напряжение первой сетки -1 В
Напряжение второй сетки +25 В

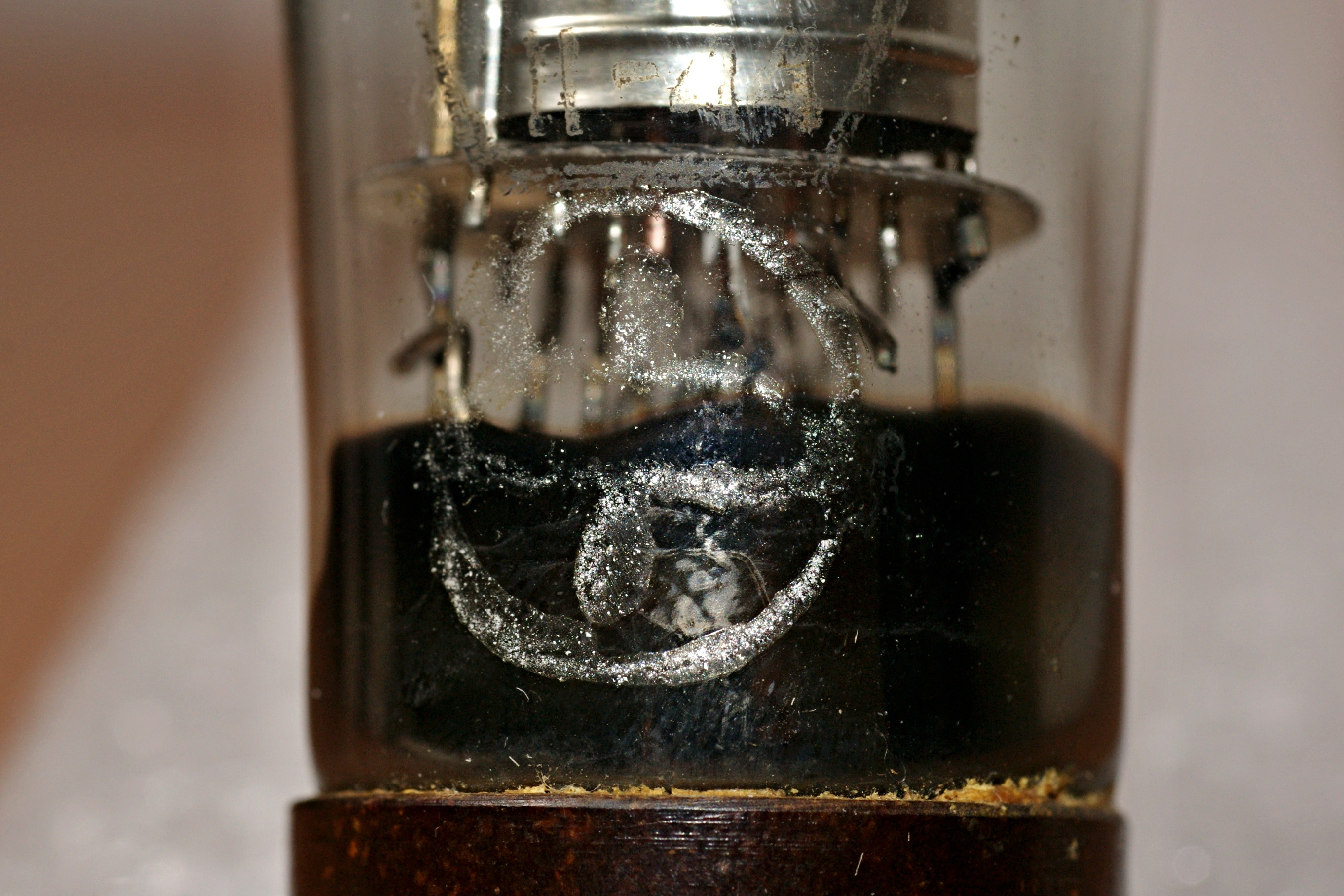

Клеймо приемки ВВС?

Источники:

1.Справочник по войсковым и танковым радиостанциям. Часть 3 из 3. Военное издательство Народного Комиссариата Обороны. Москва - 1943.
2. Инженер-капитан Н.П. Степанюк. Радиостанция РСИ-6. Материалы 5-го сбора инженеров по спецоборудованию ВВС ВС Союза ССР. - Редакционно-издательский отдел Главного инженера ВВС ВС Союза ССР. М.-Л. 1946.
3. Проф. А. Г. Александров. Производство радиоламп. (Министерство электропромышленности СССР. Центральное Бюро Технической Информации). М.-Л., Госэнергоиздат, 1946.
4. Йордан Боянов. Характеристики на електронни лампи. Издава списание "Радио". София - 1956.
5. История отечественной электроники. В 2-х томах. Том 1. - М: ЗАО "Издательский дом "Столичная энциклопедия", 2012.
