15А6С

Весьма редкая вещь.

Мне известны три фотографии такой лампы, это образцы 1940-41 годов от ленинградского завода "Светлана". Применялась она в довоенном приёмнике "Москва", производства Ростокинской фабрики культтоваров. Может где-то и ещё, но пока примеров нет.

Выходной пентод с напряжением накала 15 В, из ламп т.н. "0,3 серии" (в неё входили ещё 25П1 и 30П1). Серия ламп предназначалась для бестрансформаторных приёмников "универсального" питания (постоянным или переменным током). При этом в справочнике 1949 года про 15А6С сказано "... в настоящее время с производства снят и в дальнейшем производиться не будет".

Почему он получил букву "А" в названии, меня не спрашивайте :)) Название, по идее, попадает под систему, разработанную в 1940 году. Но группа "А" была выделена для преобразовательных ламп...

Электрические параметры

Напряжение накала 15 В

Ток накала 300 мА

Номинальное напряжение на аноде 180 В

Напряжение на первой сетке -20 В

Напряжение второй сетки 135 В

Ток анода 48 мА

Крутизна характеристики 2,5 мА/В

Внутреннее сопротивление 30 кОм

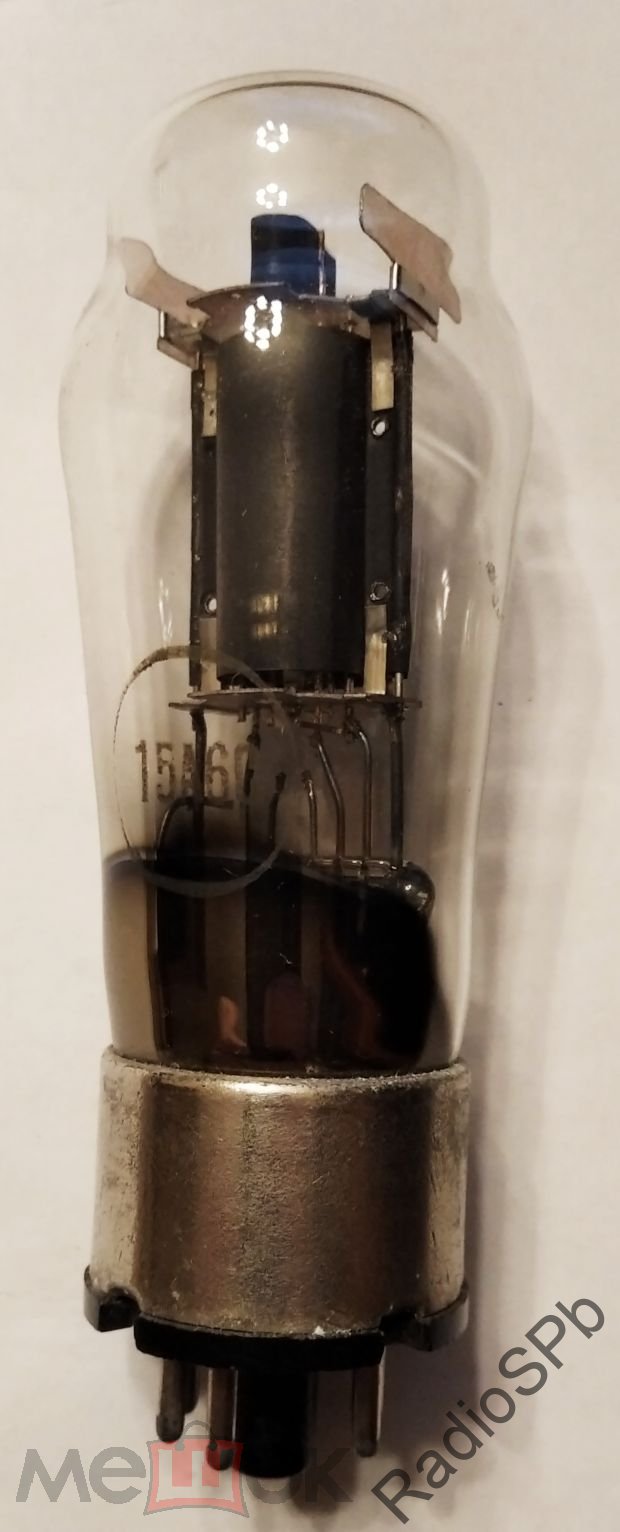

 лампа 15А6С

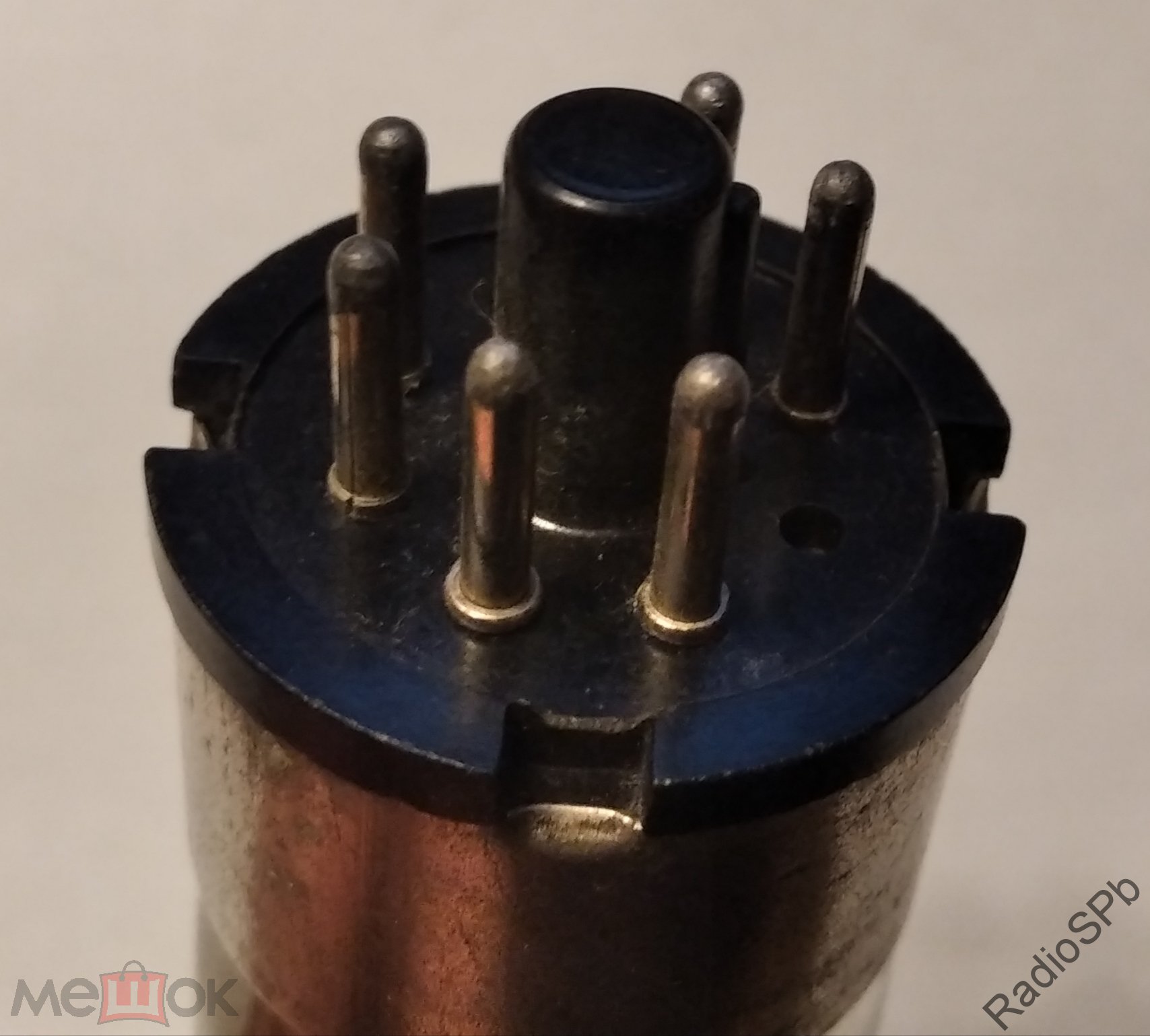

(фото с аукциона Мешок)		 лампа 15А6С
(фото с аукциона Мешок)

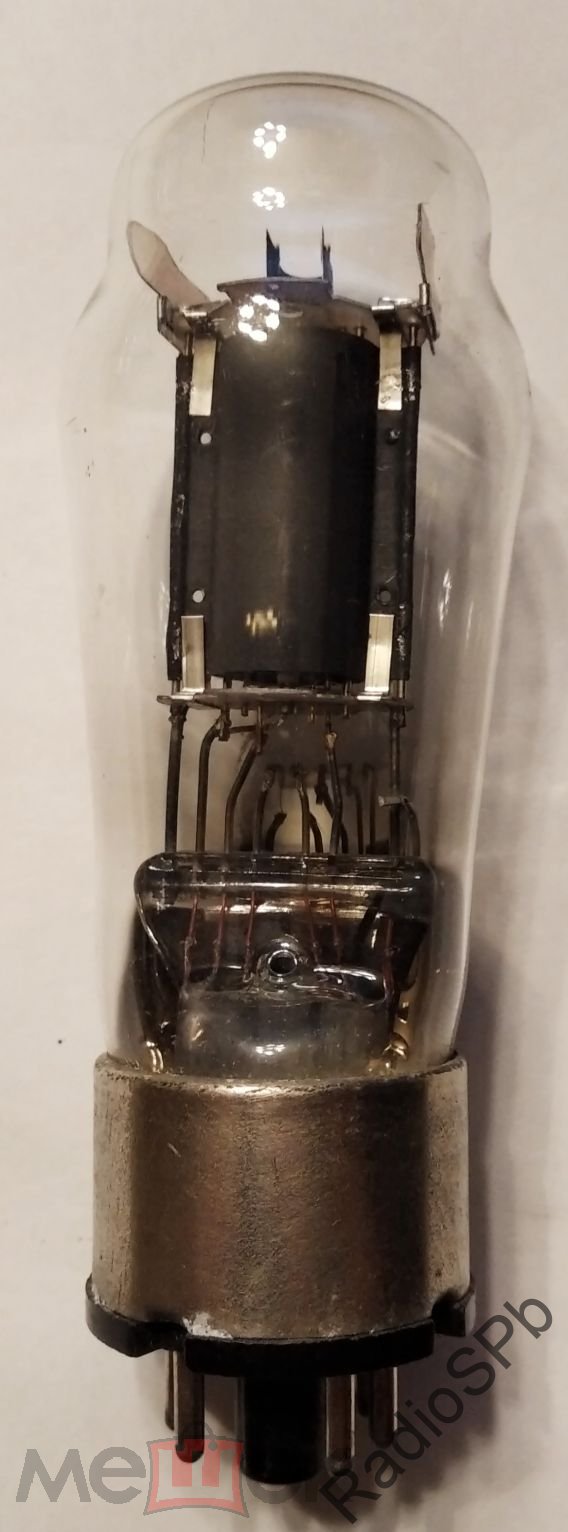

лампа 15А6С
(фото с аукциона Мешок)

Источники:

1. Г. Г. Гинкин. Справочник по радиотехнике. Издание четвёртое, переработанное. - Госэнергоиздат. Москва-Ленинград, 1948.
2. С. П. Фёдоров. Краткий справочник по радиолампам. - Военное издательство Министерства вооруженных сил Союза ССР. Москва - 1949.
3. NBSIR 78-1564. Tabulation of Published Data on Electron Devices of the U.S.S.R. Through December 1976. U.S. Department of Commerce. National Bureau of Standards.
