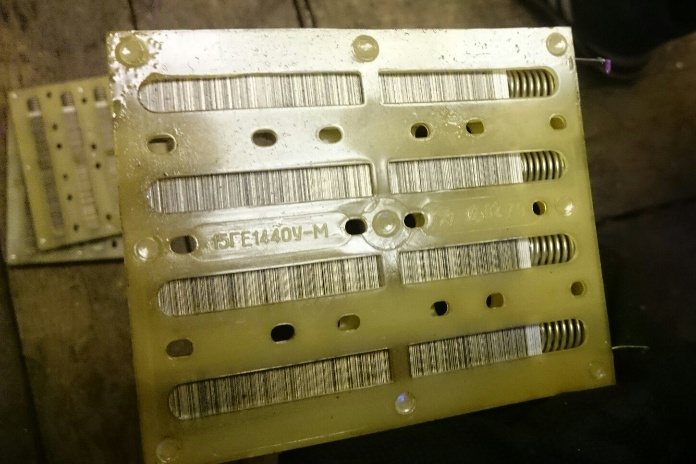

(фото с форума Портативное ретрорадио)

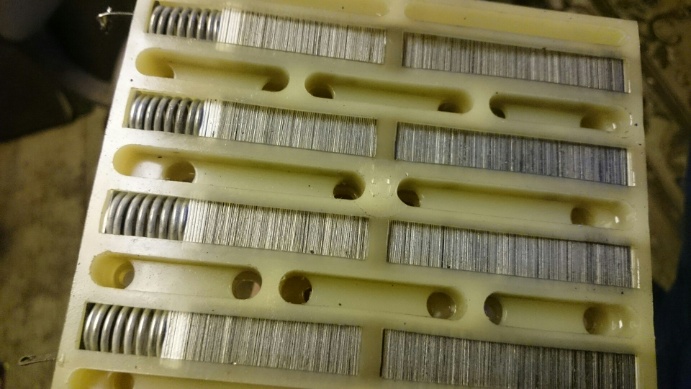

(фото с форума Портативное ретрорадио)
Довольно эпичная вещь. Селеновый выпрямитель состоящий из, как
понятно из названия, одной тысячи четыреста сорок селеновых шайб! Это абсолютный рекорд
среди серийных выпрямителей.
Все эти элементы соединены последовательно и уложены в 4 столба в
электроизоляционном корпусе. Столько нетрадиционная конструкция вызвана необходимостью
работы в высоковольтных цепях - подводимое напряжение у этого выпрямителя может
достигать 36 киловольт в длительном режиме и до 40 киловольт в кратковременном.
Максимальный выпрямленный ток при этом может быть до 100 или 240 миллиампер соответственно.
Работать этот выпрямитель должен погруженным в трансформаторное масло.
Основное его назначение - работа в рентгенодиагностических аппаратах РУМ-16 и т.п.,
также он применялся в иной высоковольтной аппаратуре, электростатических фильтрах и пр.
На фотографиях я не могу разглядеть товарного знака производителя, но известно что
разрабатывал выпрямители этой серии
завод полупроводниковых приборов
(г.Йошкар-Ола), очевидно он же их и выпускал.
Есть справочный лист на 15ГЕ1440У-С, практически совпадающий с этим.
(фото с форума Портативное ретрорадио)
Источники:
1. Полупроводниковые приборы. Справочник. Том IV. Полупроводниковые диоды. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт, 1971.
