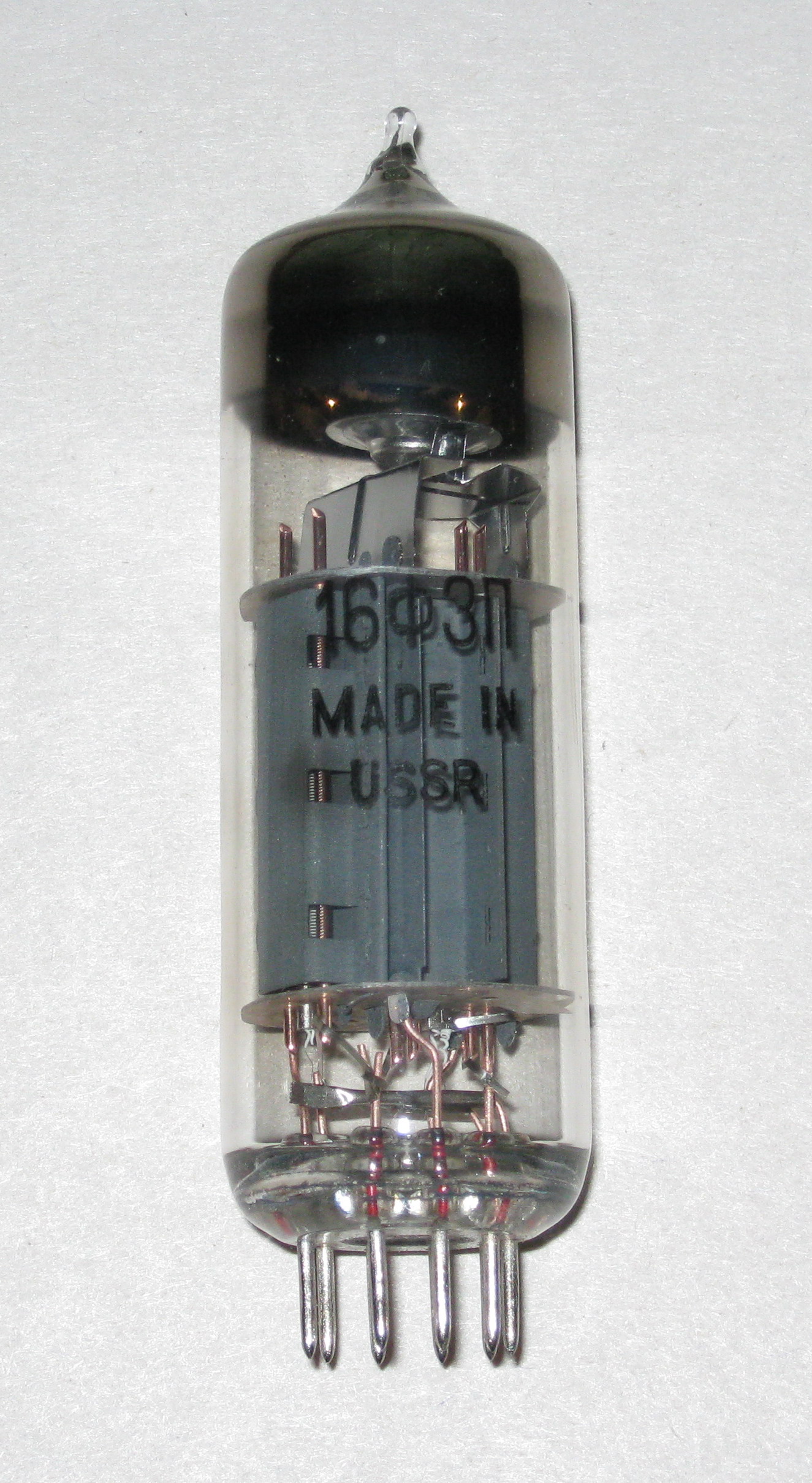

(фото Владимира, г.Пермь)

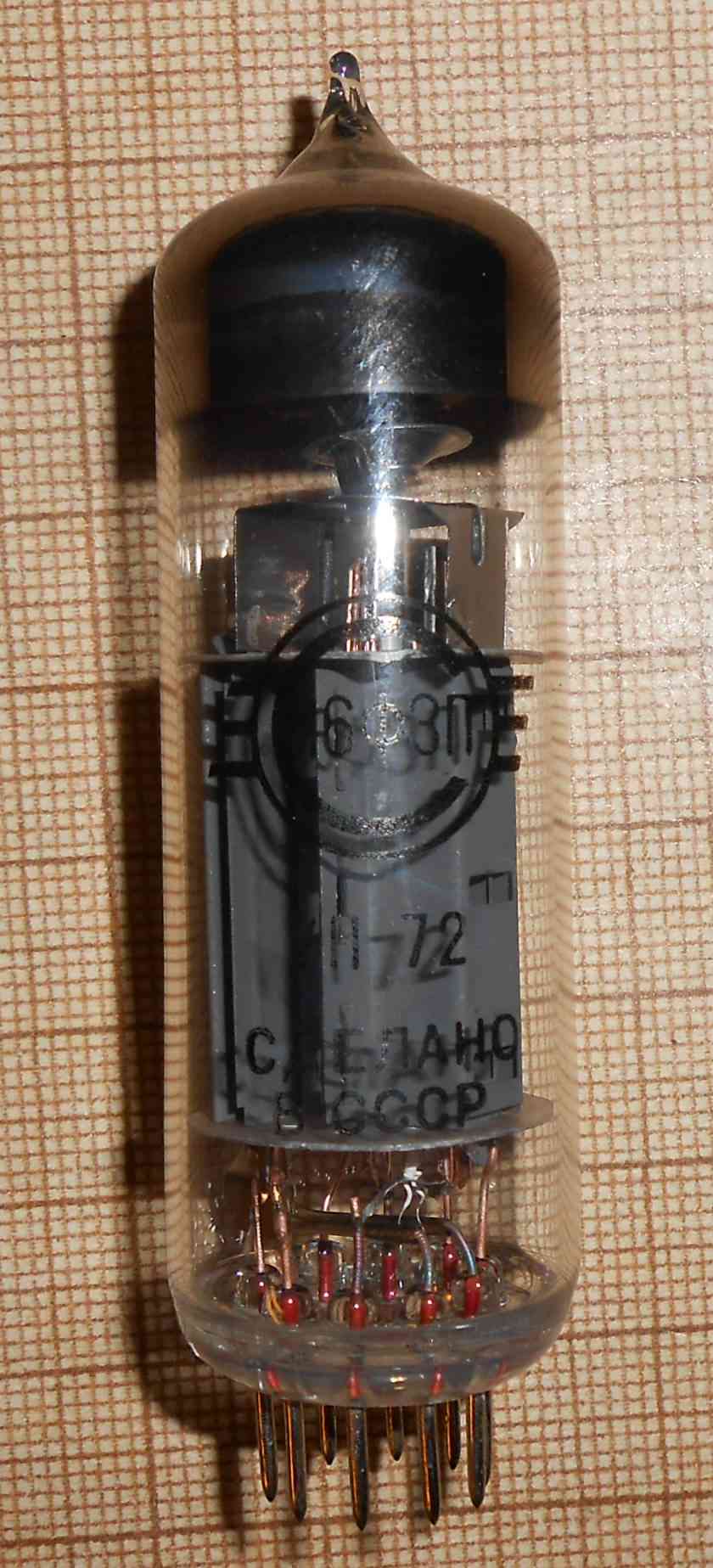

(фото с форума "Портативного ретрорадио")

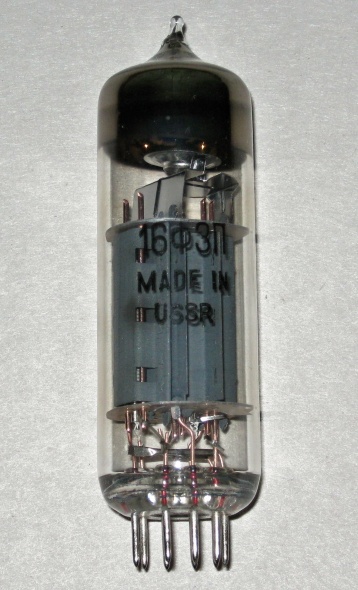

(фото Владимира, г.Пермь) |
(фото с форума "Портативного ретрорадио") |
Весьма редкая лампа; в справочниках ее тоже почти нет.
Она представляет собой версию известного
телевизионного триод-пентода 6Ф3П с
последовательным включением накала (с
параметрами 16в 300мА).
Выпускалась она только на экспорт в соцстраны, так как у нас телевизоров с таким накалом не делали, а там - да.
Производитель - ленинградский завод "Светлана".
 | Номинальное напряжение на аноде 170 В |
| Номинальное напряжение первой сетки (триодная/пентодная часть) -1,5/-11,5 В |
| Номинальное напряжение второй сетки 170 В |
| Ток анода (триодная часть) 2,5 мА |
| Ток анода (пентодная часть) 41 мА |
| Ток второй и четвёртой сетки (сумма) 14 мА |
| Внутреннее сопротивление 15 кОм |
| Анодное сопротивление 3,8 кОм |
| Крутизна характеристики (триод/пентод) 3/7 мА/В |
| Коэффициент усиления 75 |
| Максимальная выходная мощность (при Кг <10%) 3 Вт |
| Максимальное напряжение между катодом и подогревателем 100 В |
Источники:
1. А.Сокачев. Електронни лампи. Характеристики. Библиотека на електромонтьора. Държавно издателство "Техника", София, 1981.
