Тайна одной золотой ноги

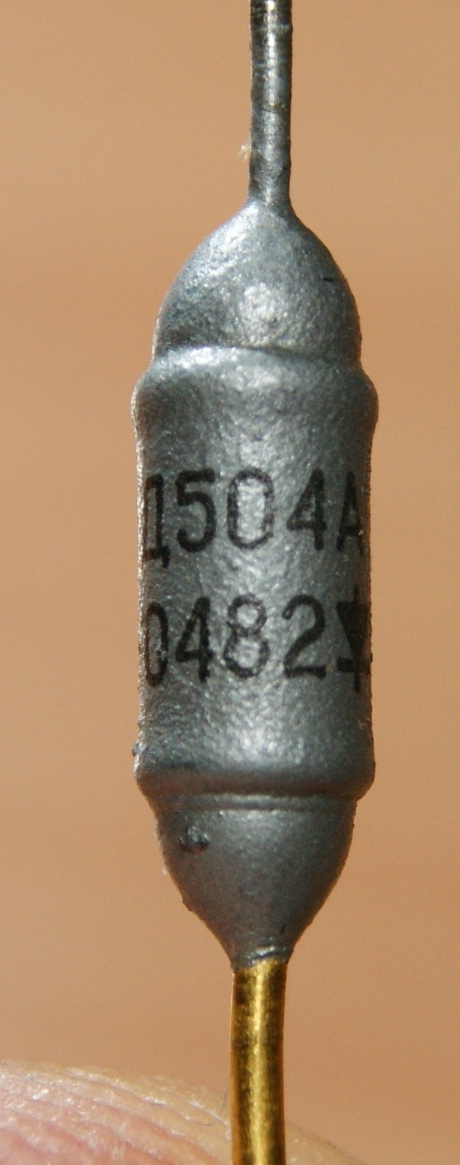

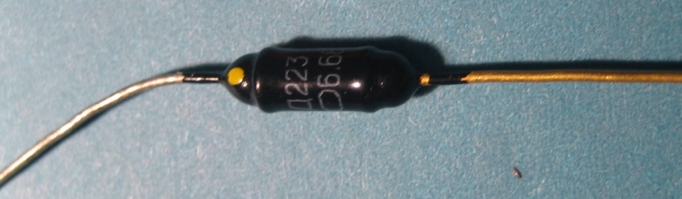

Новосибирский завод полупроводниковых приборов долгое время - как минимум с 1966 по 1982 годы - выпускал диоды в странном исполнении - с одной золотой ногой.

Загадка - почему одна?? - долгое время не давала покоя мне, и не только мне :)))

Но - благодаря совместным усилиям посетителей форума "Портативное ретрорадио" эту загадку удалось разгадать:

"(Гость Pedro) Давайте обратимся к конструкции прибора.

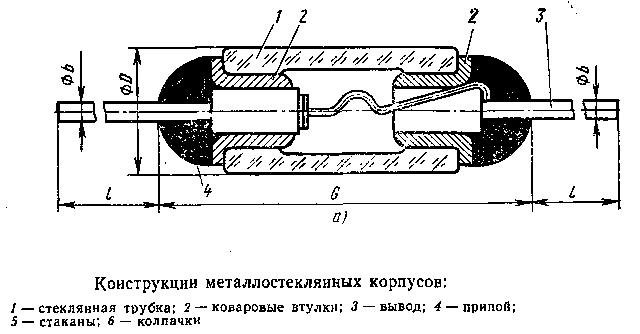

Тут имеет значение, каким образом кристалл крепится к кристаллодержателю, на эвтектике золото-кремний или мягким припоем. Для золото-кремний необходимо золотое покрытие места, куда будет садится кристалл. Вполне вероятно, что золотить деталь гальваникой проще, чем покрывать локальную часть.

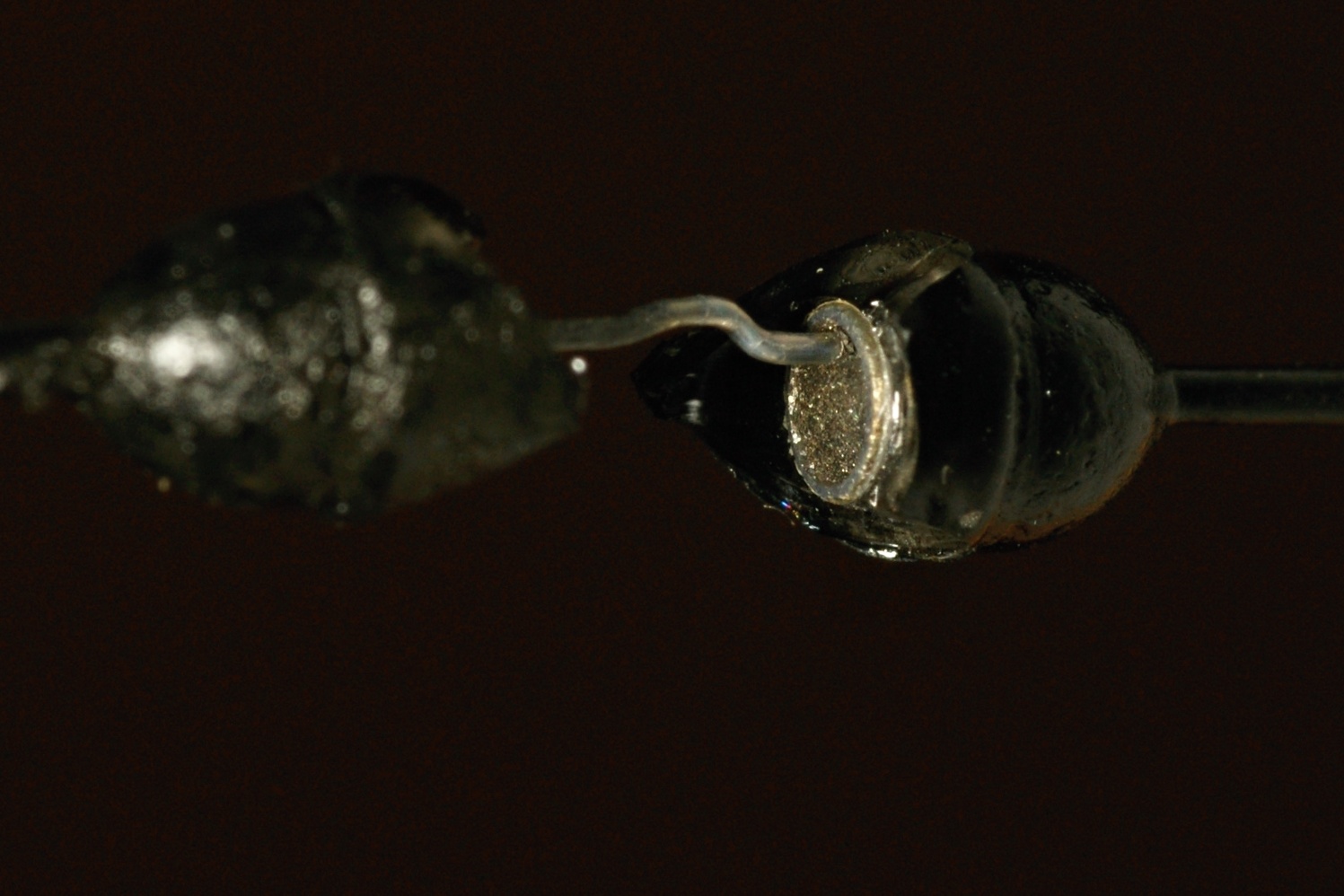

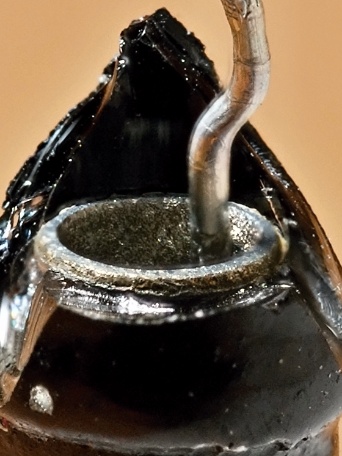

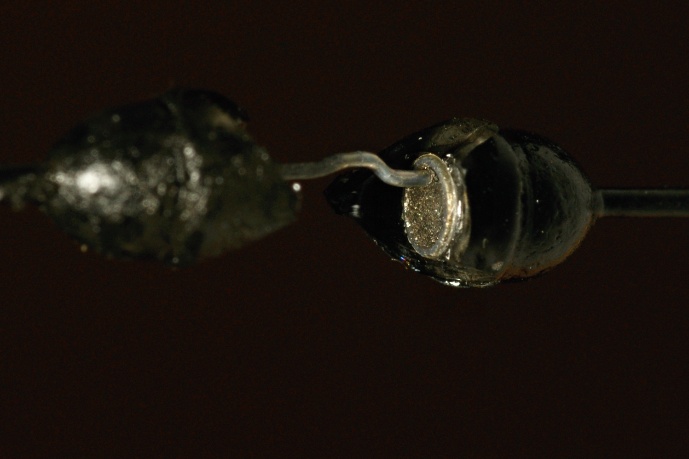

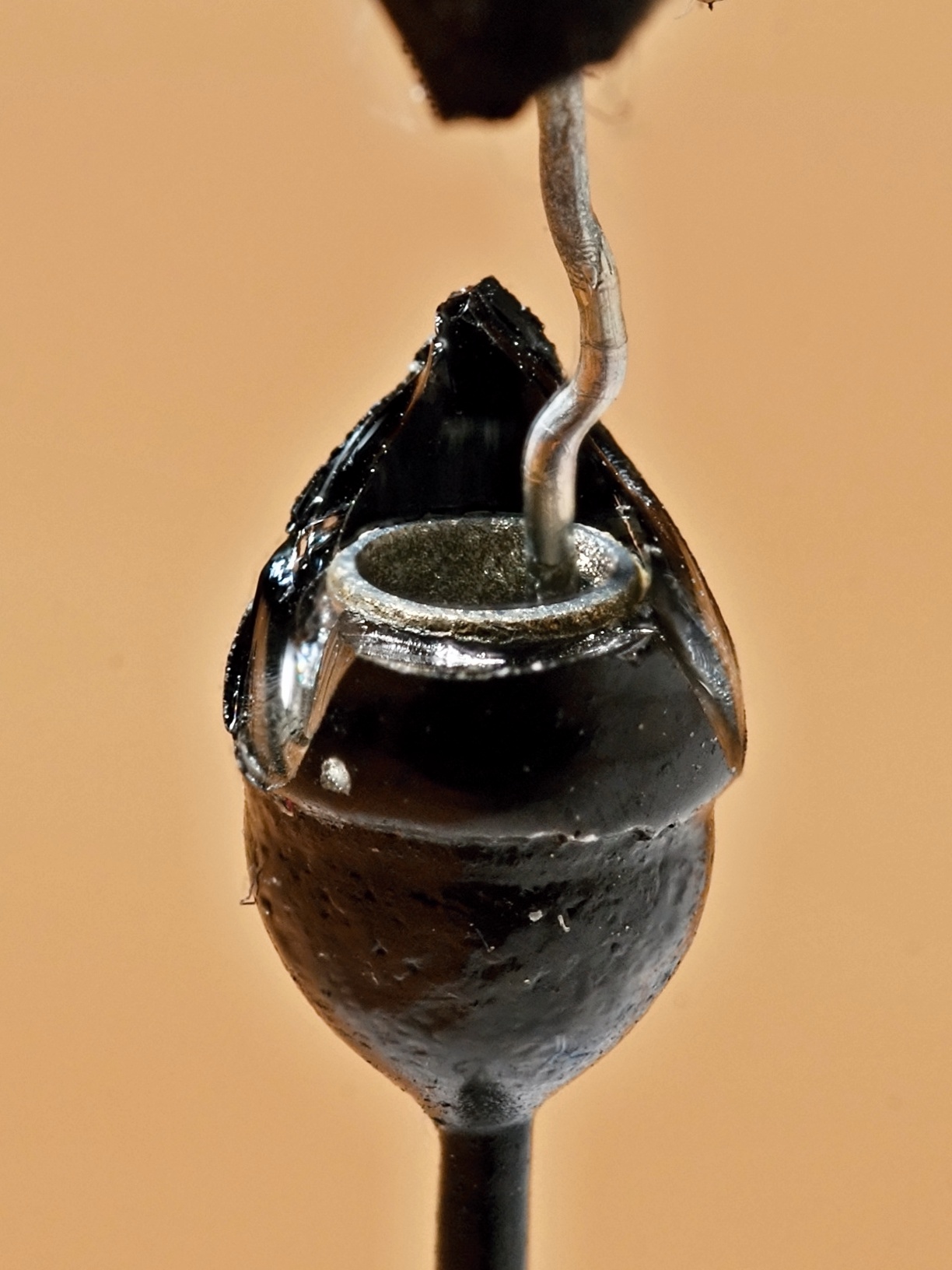

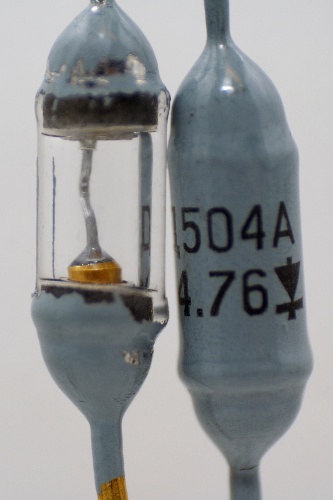

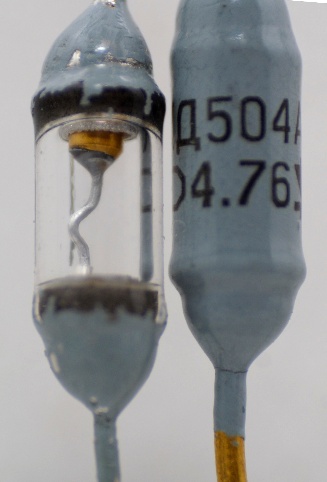

(Дядя Вова) ...Поэтому раздавил 2Д504А:"


(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

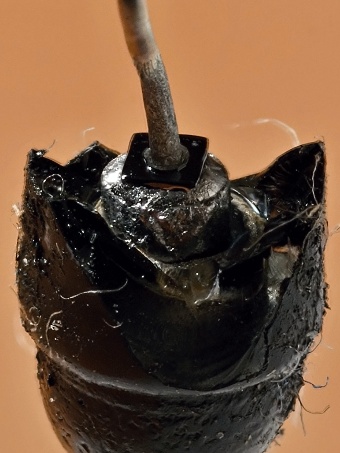

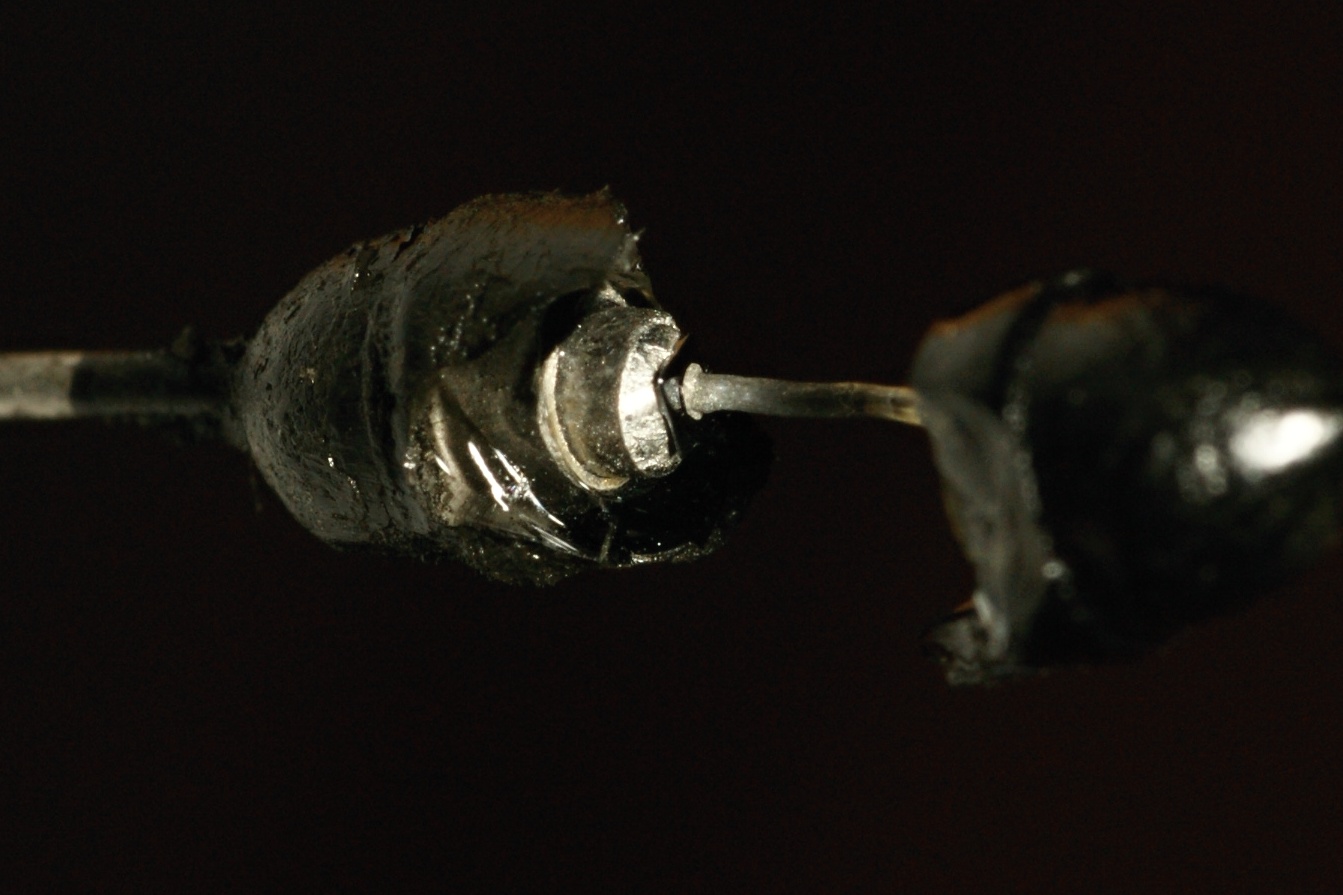

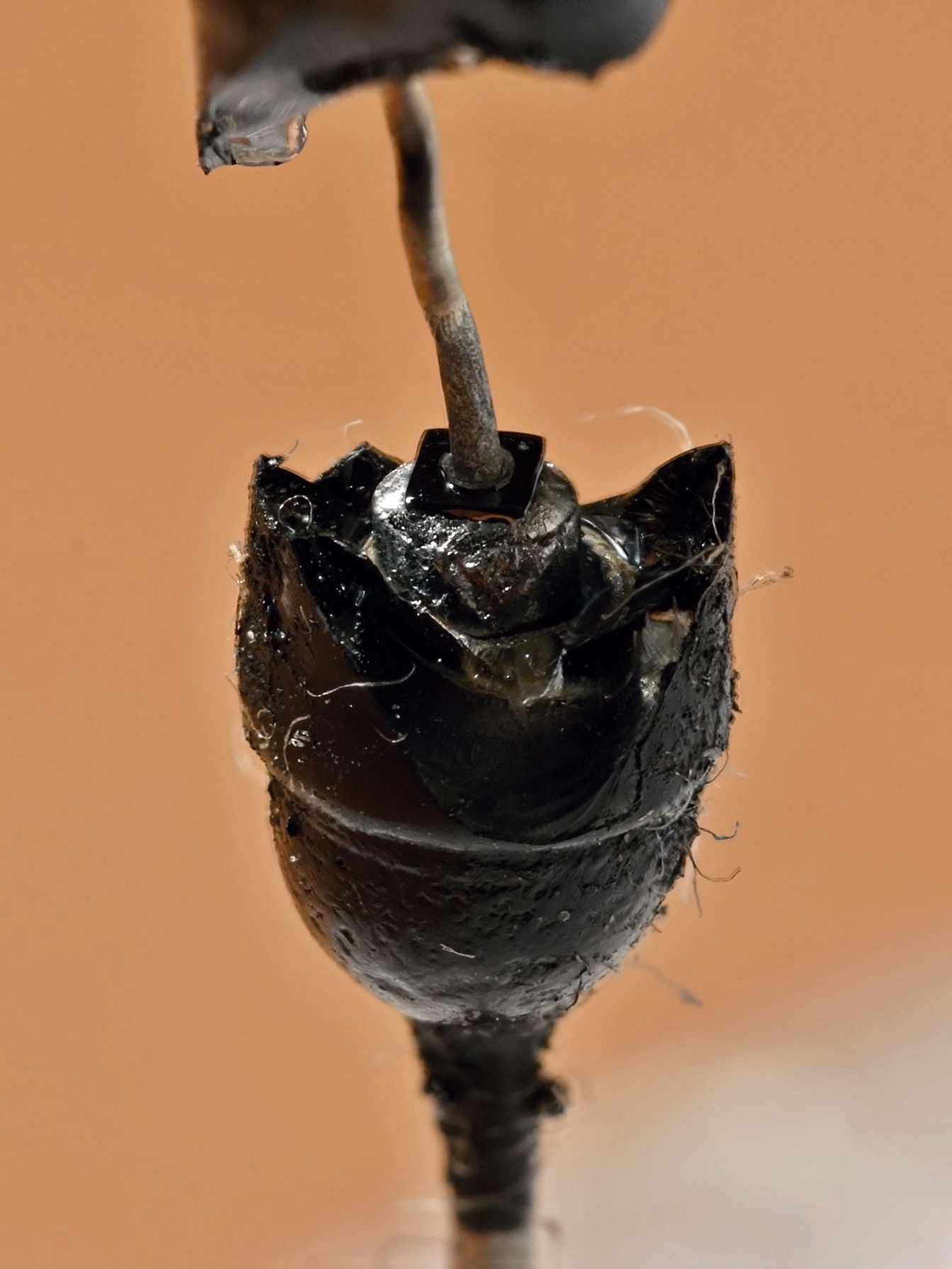

Ну и для сравнения обычный Д220:


"Похоже Pedro прав, это связано с монтажом кристалла. Ну и расточительная технология была у НЗПП, вместо того, чтобы золотить только кристаллодержатель, они целую ногу золотили! Воистину Россия богатейшая страна!"
