1Т101, 1Т101А, 1Т102

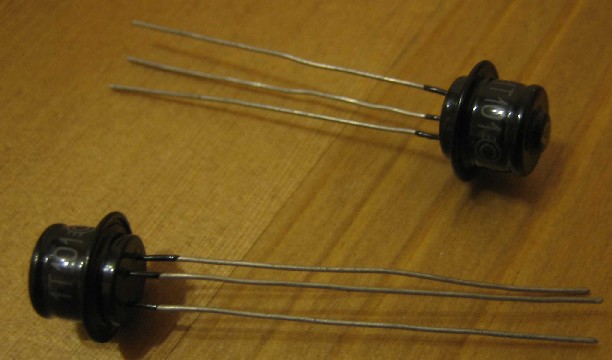

Давно я искал эти транзисторы, и нашел только во Владивостоке. Интересны они тем, что в обозначении может не быть буквы после номера. По-моему, все остальные транзисторы с обозначением по ГОСТ 10862-64, имеют букву в названии, даже если классификационная группа всего одна. И только 1Т101 и 1Т102 могут быть без нее.

Разработчик и производитель этих транзисторов - "Светлана", Санкт-Петербург.

Это германиевые p-n-p транзисторы (1Т102 - с нормированным коэффициентом шума), для усиления сигналов низкой (читай, звуковой) частоты. Причем для усиления только военных сигналов, судя по тому что ГТ101/ГТ102 не существовали... Справочный листок, заводской паспорт и данные из отраслевых справочников, на 1Т101 и 1Т102 (версии 1970го и 1975го года). Отличие по годам - в долговечности; если в 1970 году гарантировалось 5 000ч, то к 1975му её довели до 45 000ч! Ну ещё и повысилась устойчивость к вибрации.

К началу 90-х они перешли в категорию неперспективных, с рекомендацией замены на 2Т208.

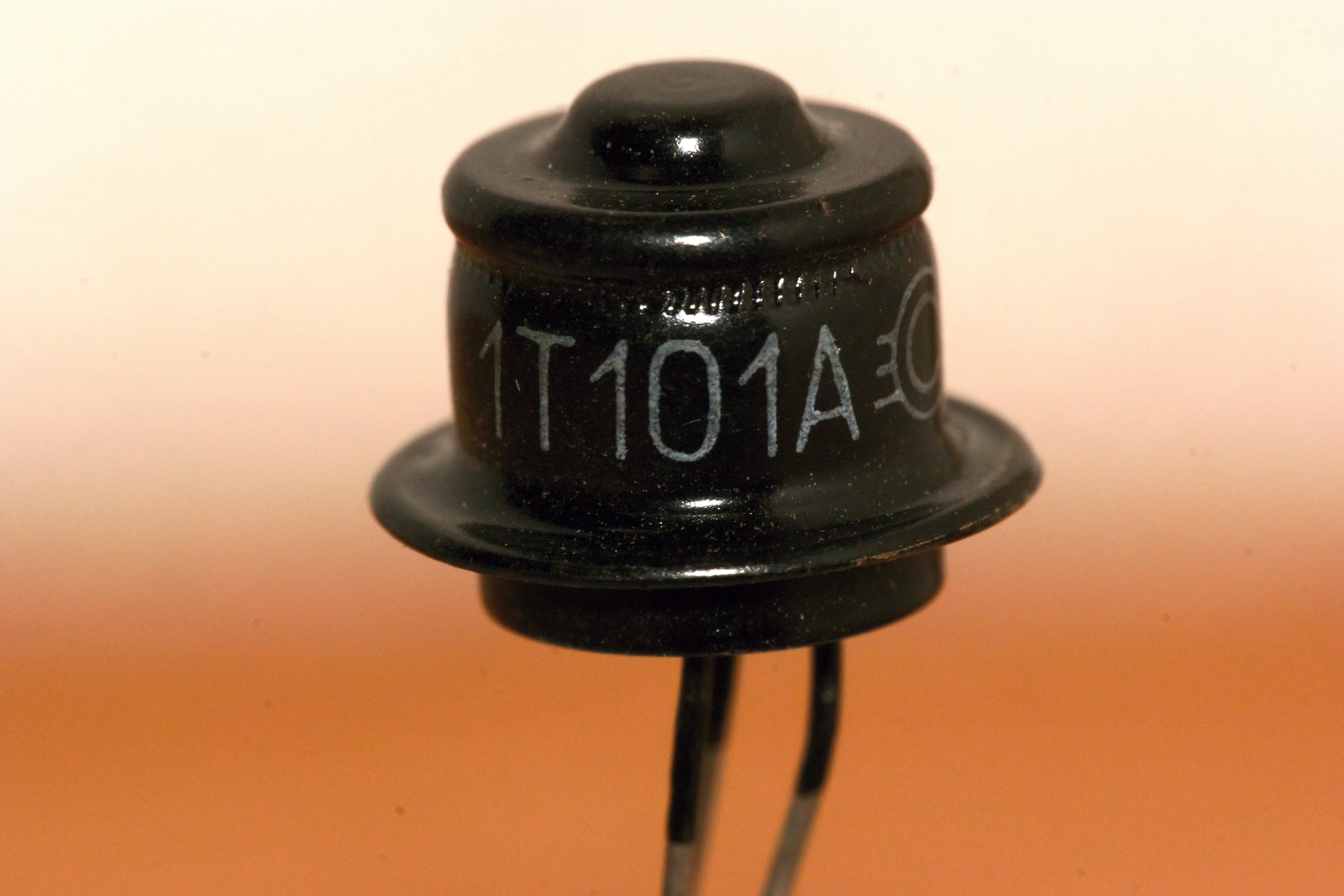

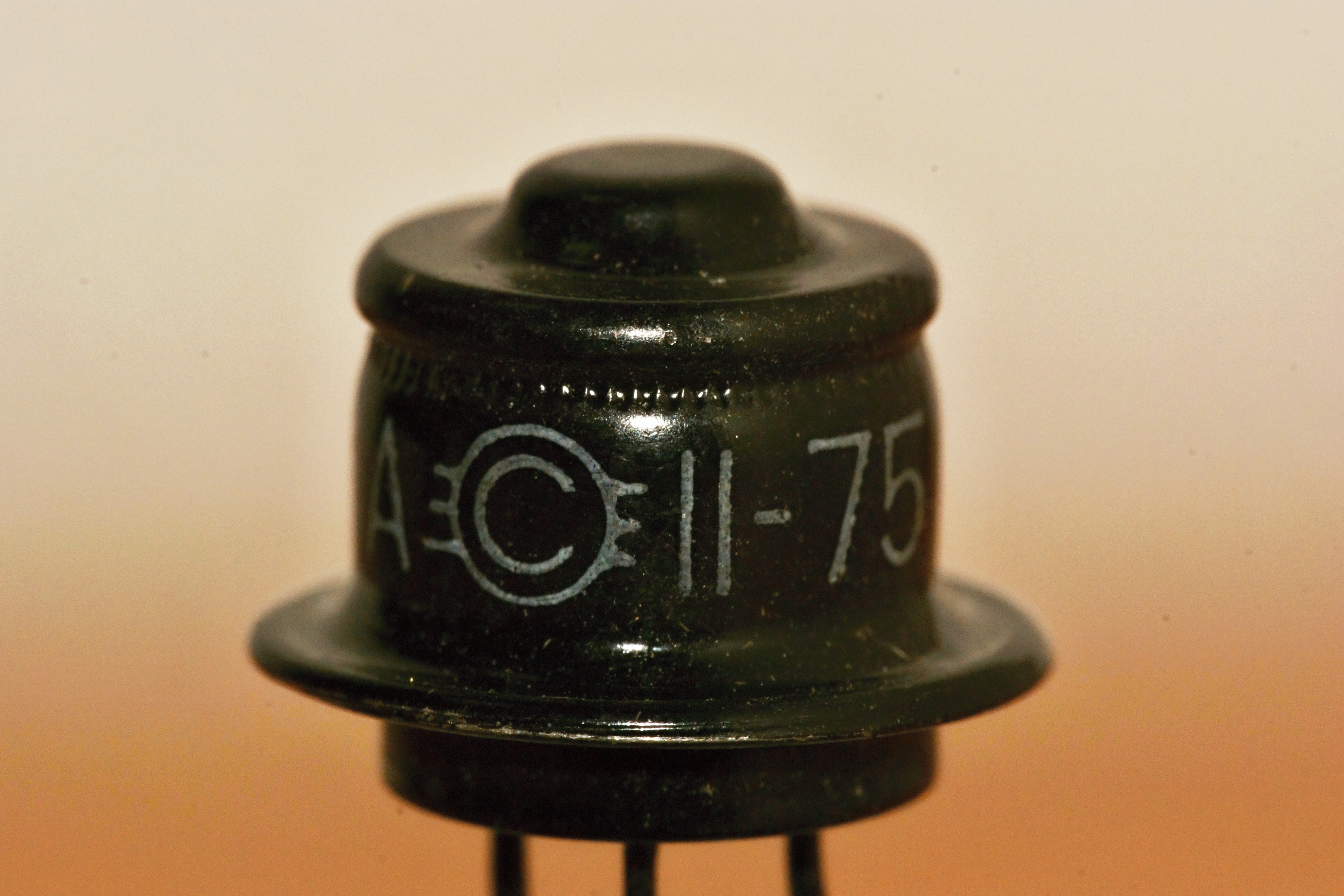

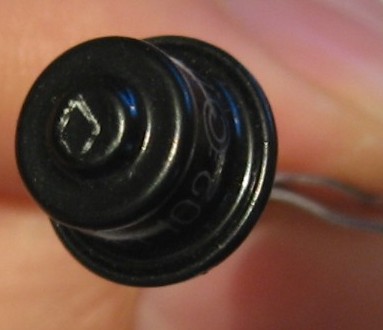

Опять же, и корпус у 1Т101/1Т102 необычен, с "пупочкой"... подобных транзисторов больше не было.

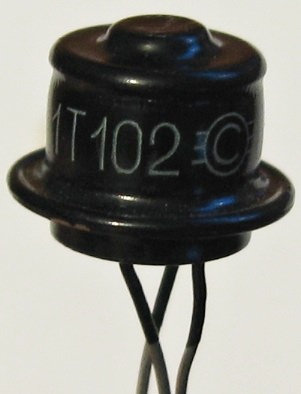

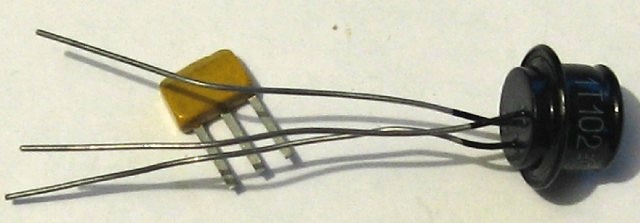

(фото Александра Стрелец)

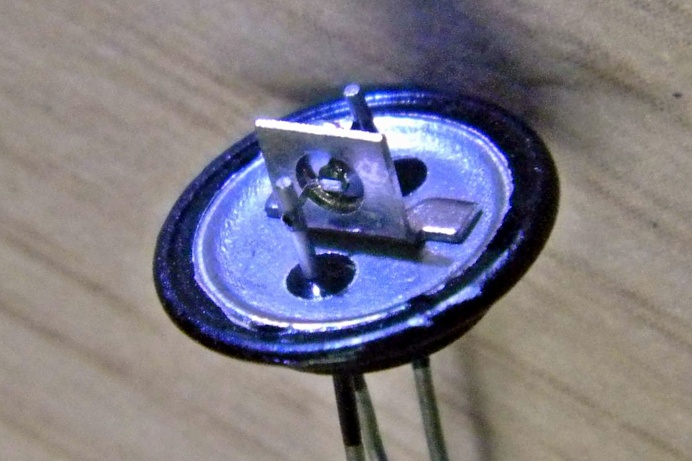

Секрет "пупочки" попробовали разгадать на форуме "Портативного ретрорадио"). Сама по себе конструкция транзистора довольно обычна:

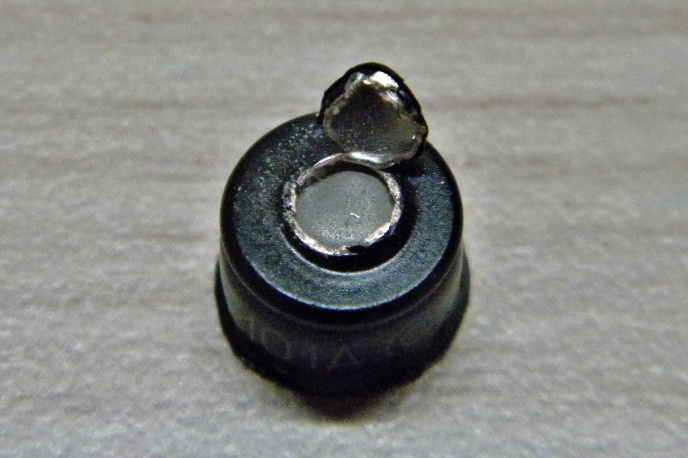

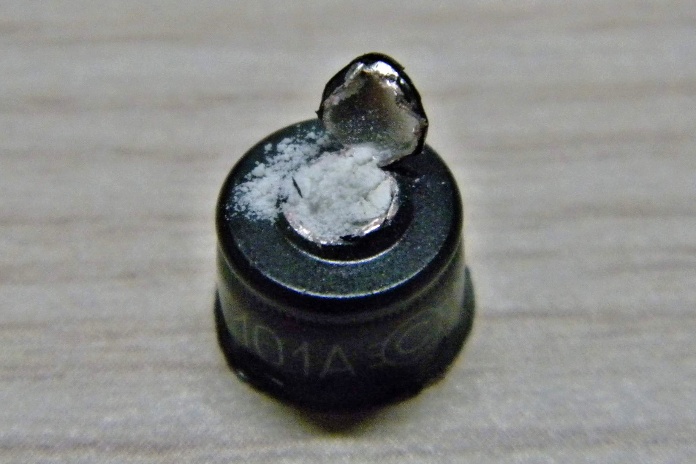

А вот под "пипкой" находится некий белый порошок:

Вероятно, порошок играет роль, аналогичную геттеру для ламп. Корпус транзистора аналогичен старым американским образцам. Возможно, он был сконструирован по образу вакуумных ламп и для увеличения надёжности в корпус устанавливался поглотитель.

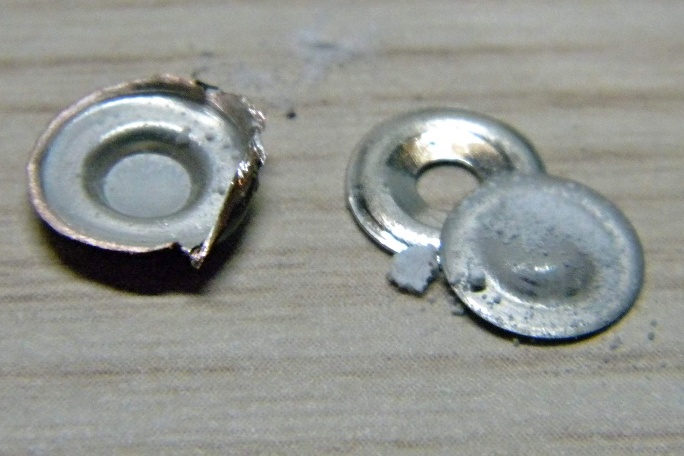

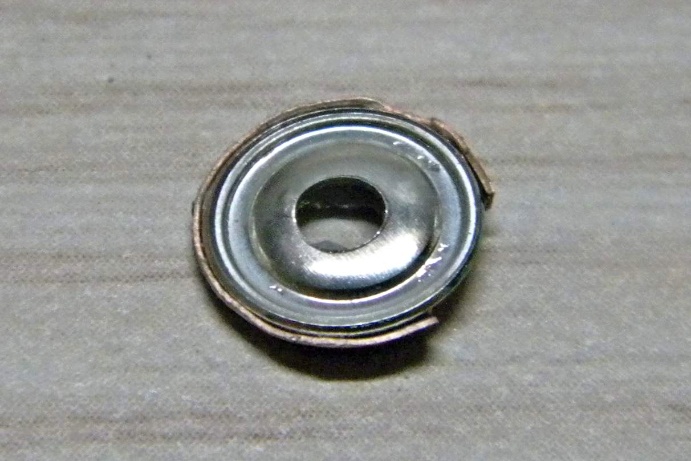

Поглотитель этот помещен в металлическую капсулу, состоящую из шайбы и колпачка, причём они сделаны из разных материалов:

Попутно обнаружилось, что у транзисторов 1969 года корпус сделан из тонкой мягкой меди, а у поздних образцов (1981 г.р.) он жёсткий стальной.

Источники:

1. Полупроводниковые приборы. Справочник. Том X. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
2. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
3. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
4. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
5. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
6. Справочник по полупроводниковым приборам (транзисторы). Москва, 1992. МП "Источник".
