1Т115, 1ТМ115, ГТ115

Маломощные низкочастотные германиевые p-n-p транзисторы для импульсных и ключевых схем. При этом гражданский вариант, ГТ115, был предназначен "для работы в радиолюбительских конструкциях в каскадах усиления низкой частоты". Видимо, отбраковывалось ну совсем уж никуда не годное...

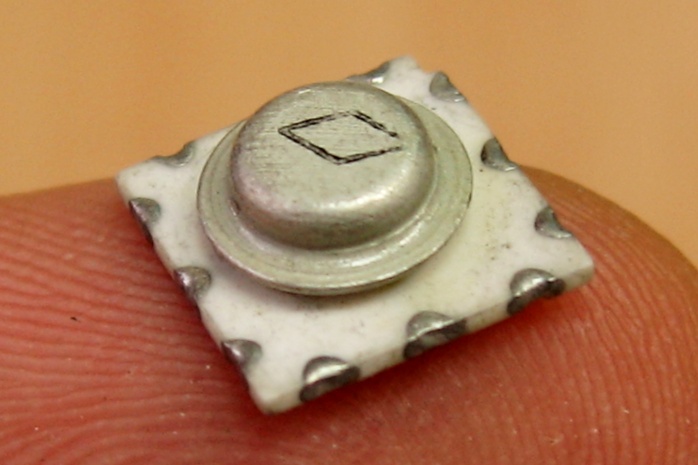

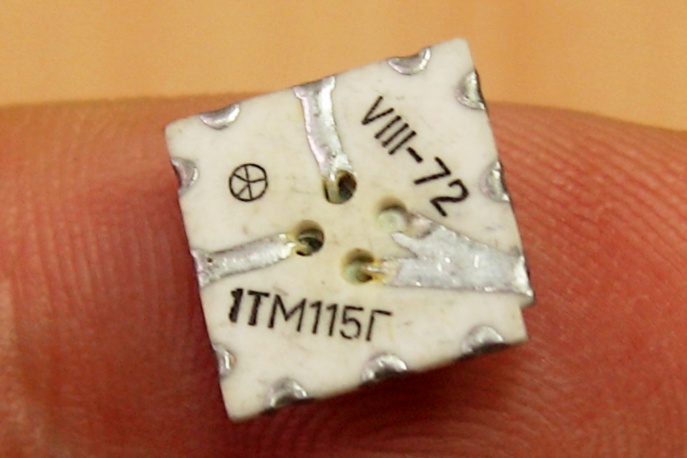

Основным у этих малышей был вариант для этажерочных модулей, 1ТМ115. "Обычные", выводные, появились как дополнение. Видимо, в недрах каких-то НИИ решили - а чего ж пропадать добру, пусть поработают и в простой аппаратуре. Шутка.

Данные из отраслевого каталога и заводской паспорт на них.

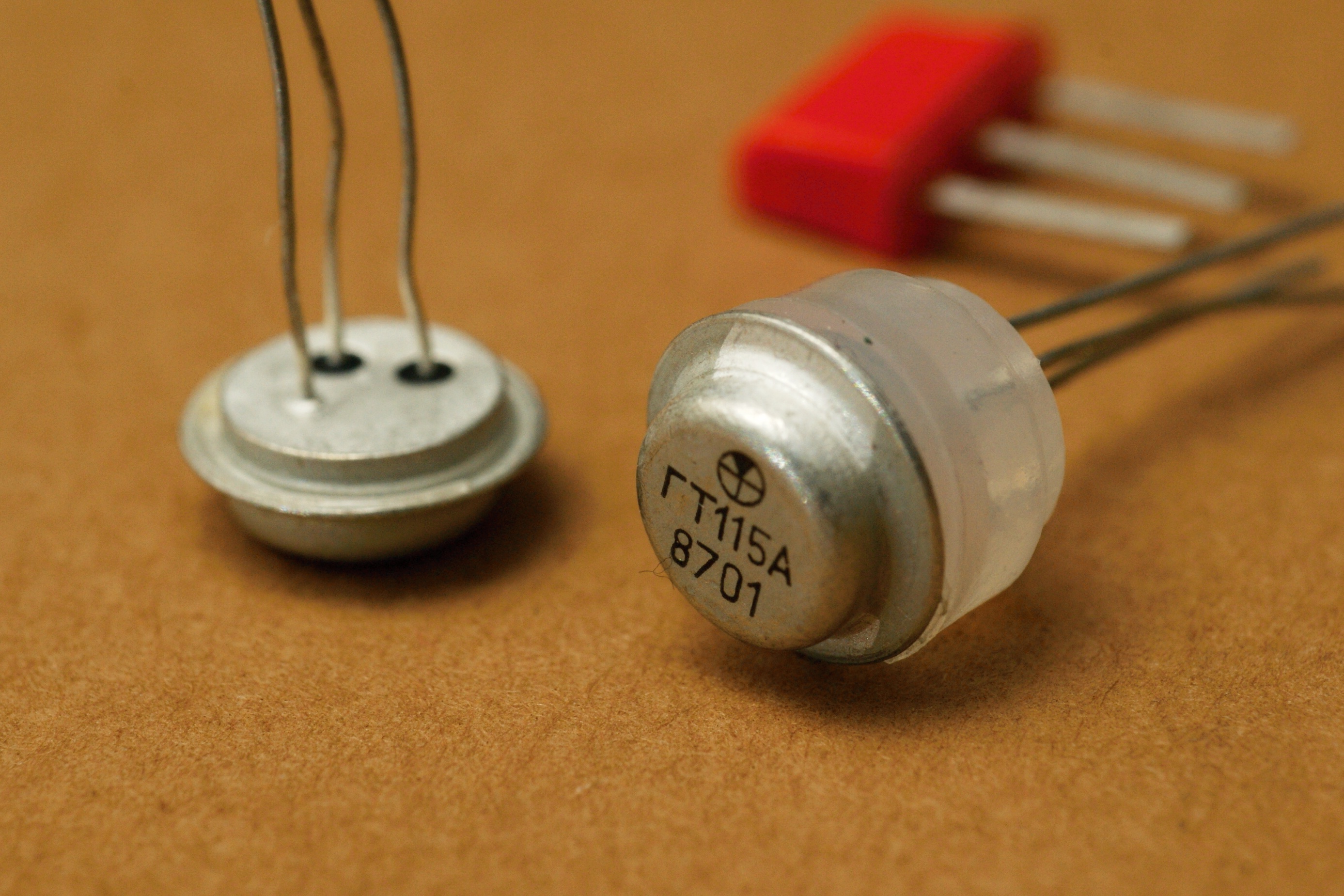

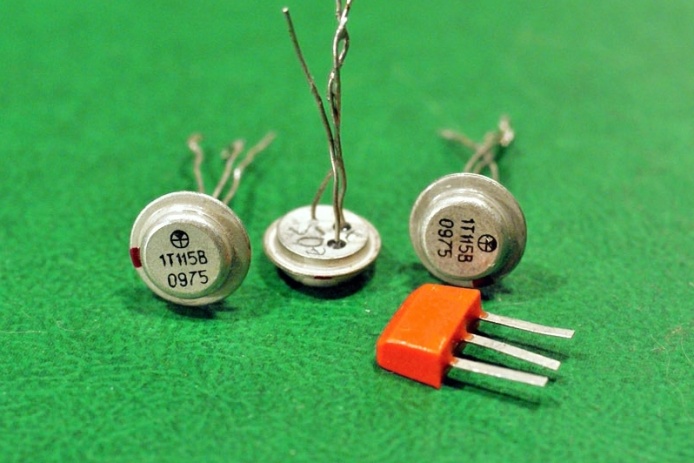

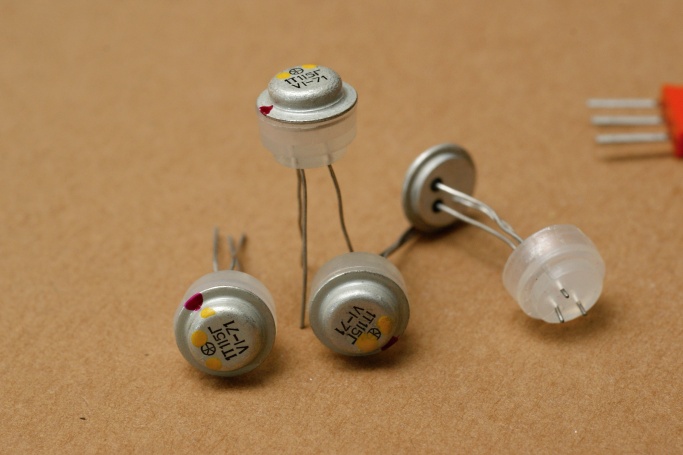

Мои экземпляры, вверху, покрыты устрашающим количеством цветных пометок. Обычно такое делали при разбраковке на параметры сверх того, что указано в ТУ. Видимо, в том была необходимость...

Разработчик и производитель - Брянский завод полупроводниковых приборов (ныне "Кремний").


(фото с форума Радиокартинки)


(фото Константина Смолярова)

Источники:

1. Полупроводниковые приборы. Справочник. Том X. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
2. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред Н. Н. Горюнова. Изд. 3-е, перебот. и доп. М., "Энергия", 1972.
3. Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман, Т. И. Давыдова и др. Под ред. Б. Л. Перельмана. - М.: Радио и связь, 1981
4. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
5. Петухов В.М. Маломощные транзисторы и их зарубежные аналоги. Справочник. - М.: КУбК-а, 1996.
