1Т702А

Уникальный, не побоюсь этого слова, транзистор. Ну а каким здесь ещё место? ;)

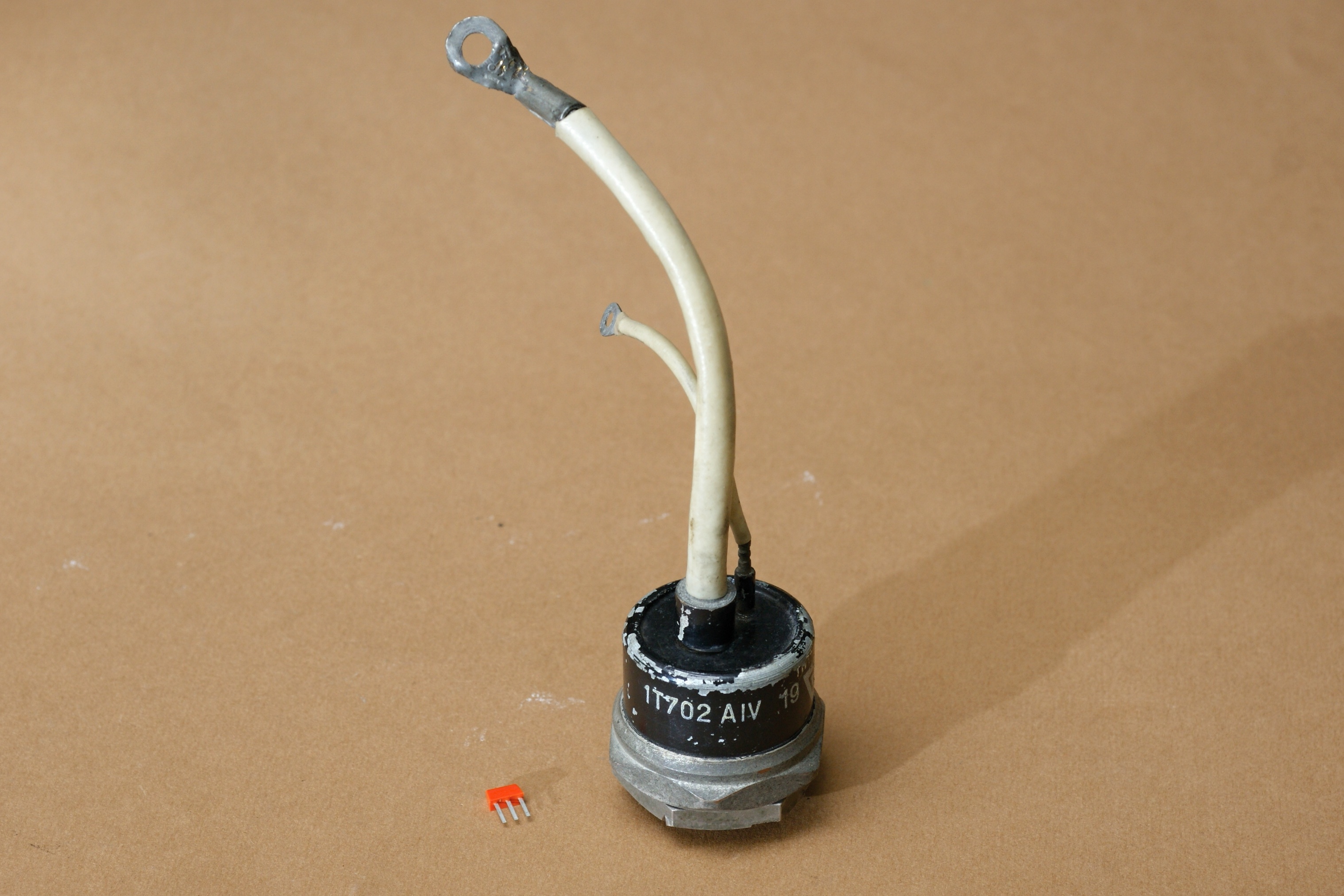

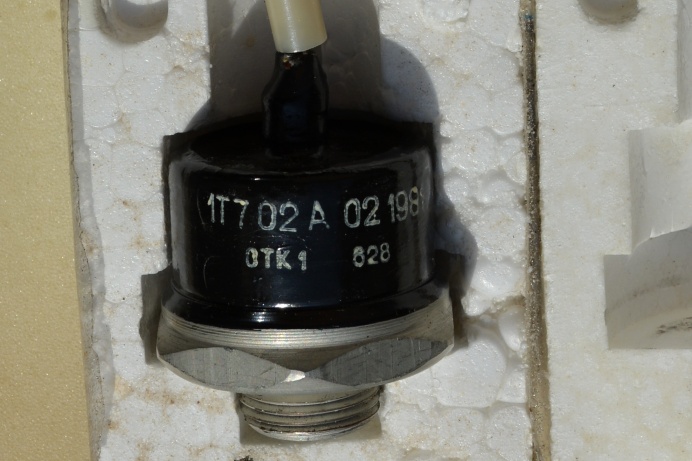

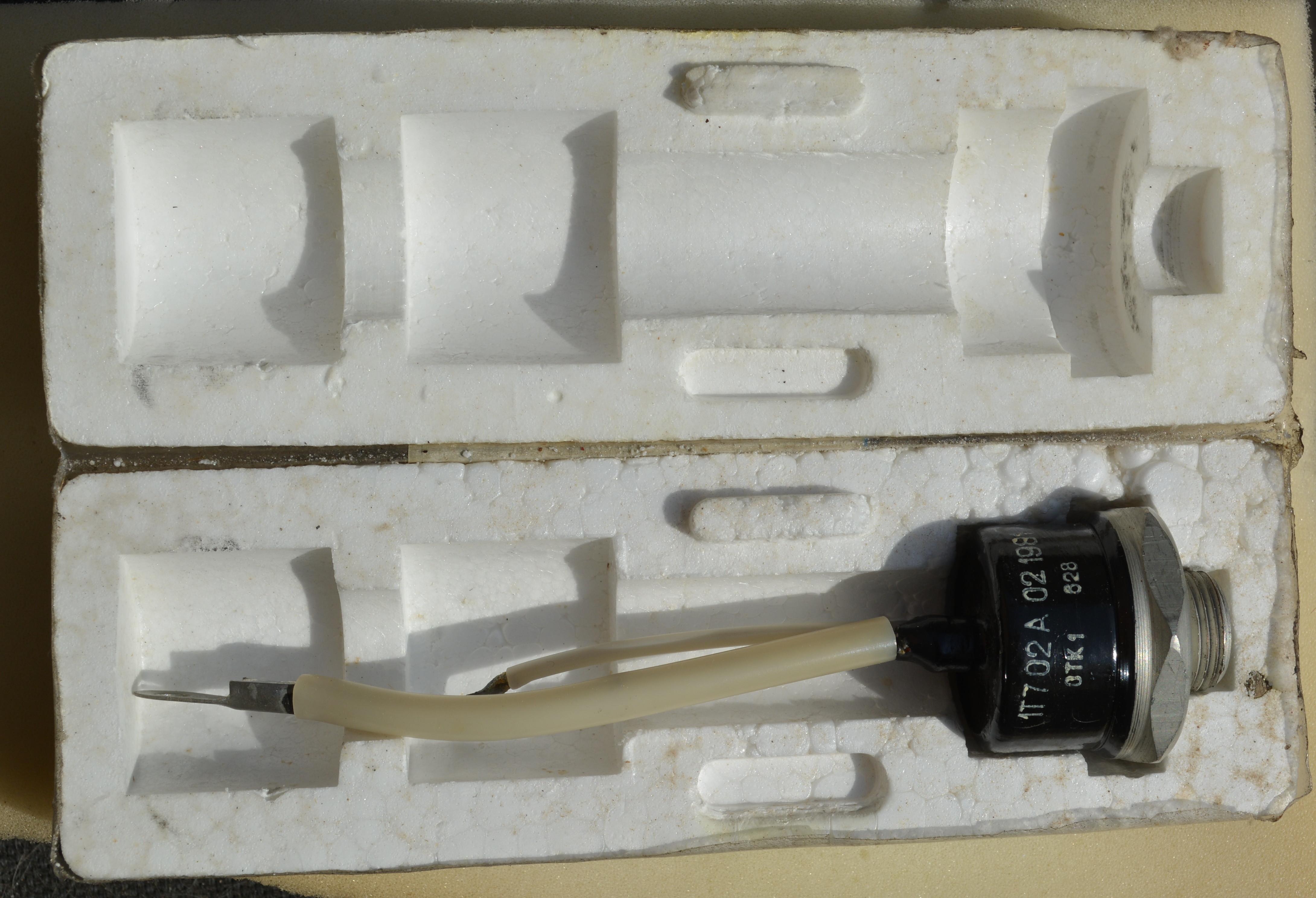

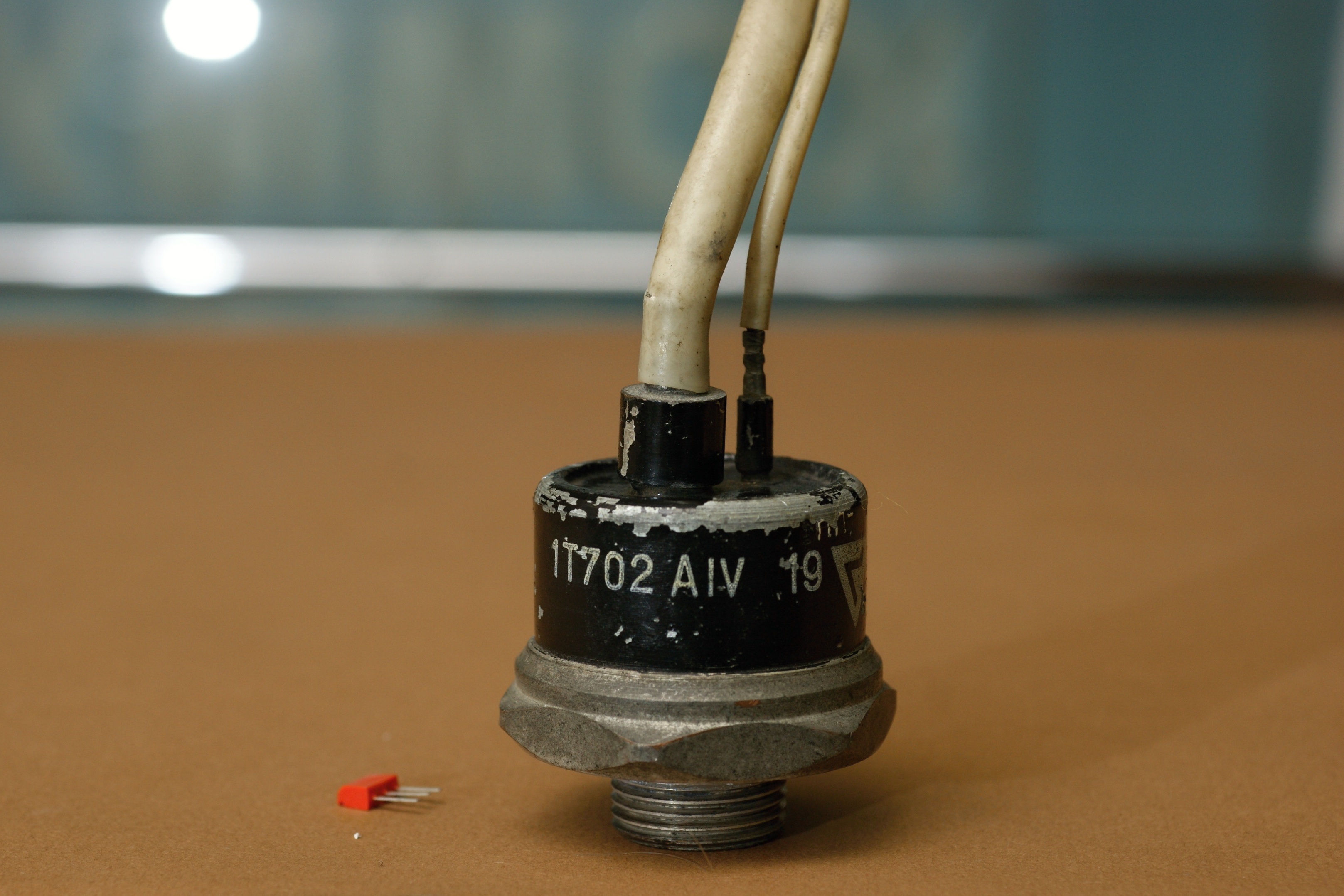

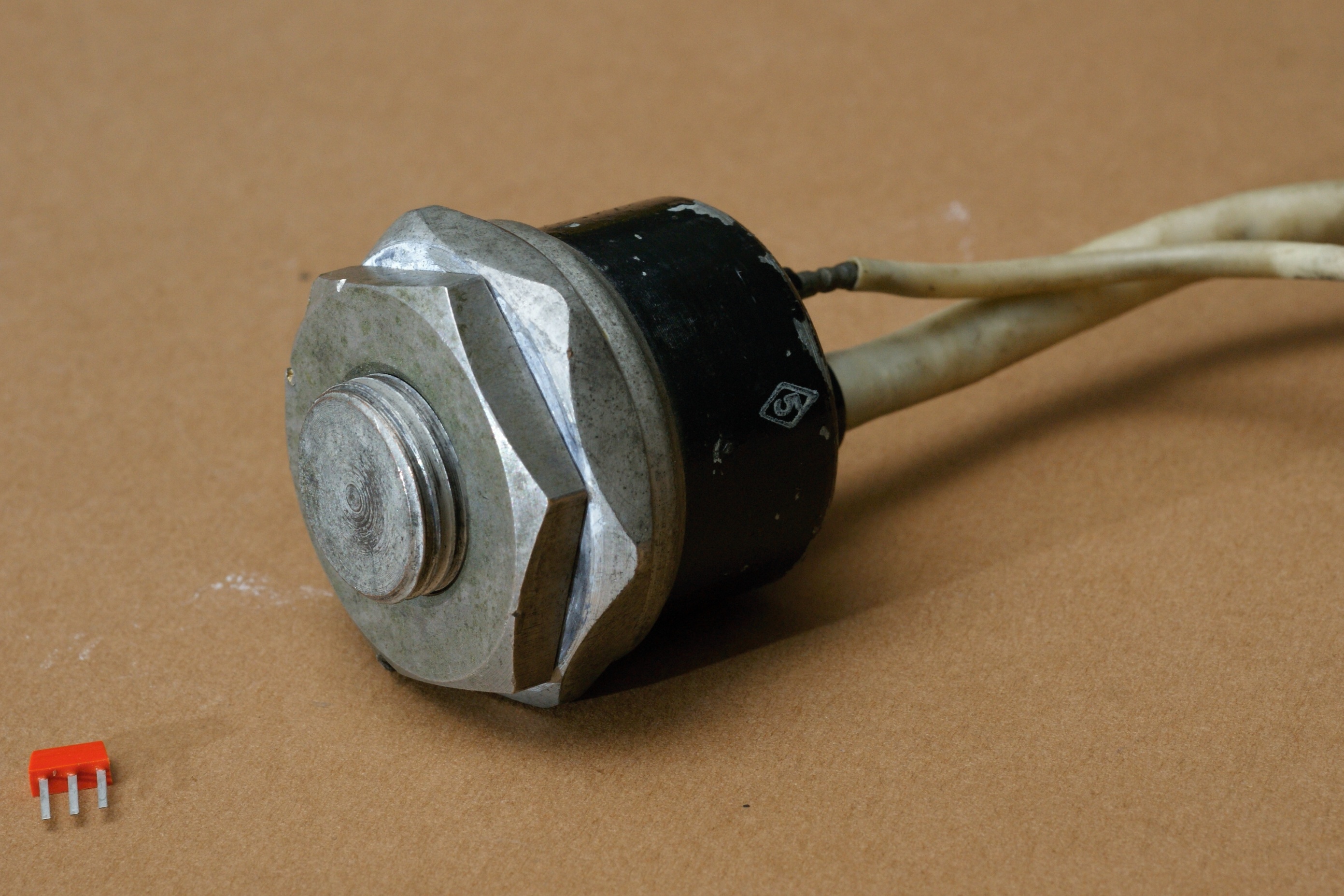

Но в данном случае я не кривлю душой. Это вообще единственный советский транзистор в таком корпусе, который обычно применялся для силовых тиристоров и диодов на токи в сотню-другую ампер. Транзистор же будет похлипче - 30 ампер всего, но рассеиваемая мощность допускалась до 150 ватт (с радиатором, конечно).

В силу его эпичной редкости - долгое время в среде коллекционеров он вообще считался существующим лишь на бумаге - можно понять, что идея с таким корпусом не взошла. Что-то пошло не так...

Традиционно для 60-х, мощный транзистор - это низкочастотный германиевый, p-n-p проводимости. 1Т702А традицию нарушать не стал. Граничная частота 120 кГц, т.е. фактически он работает только в звуковом диапазоне, ну пусть немного шире. Падение напряжения в открытом состоянии всего 0,6 В, что должно было быть хорошо для ключевых схем.

Вырезка из справочника про него.

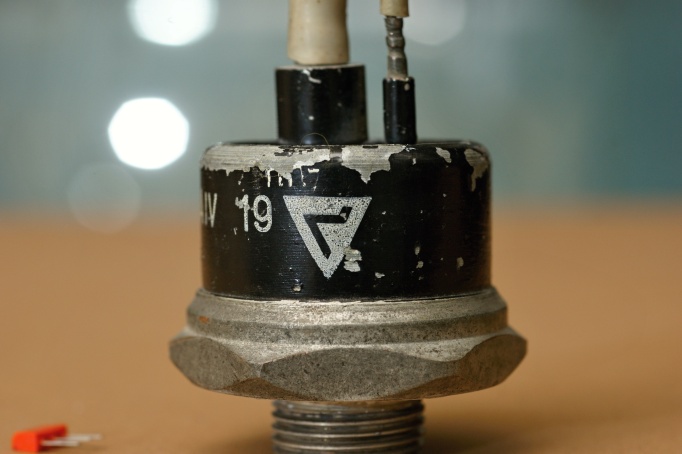

Производитель - НПО "Транзистор", Ереван (Армения).

Источники:

1. Петухов В. М. Транзисторы и их зарубежные аналоги. Биполярные транзисторы средней и большой мощности низкочастотные. Справочник. В 4 т. Т.2. Издание второе, исправленное. - М.: ИП РадиоСофт, 2004.
