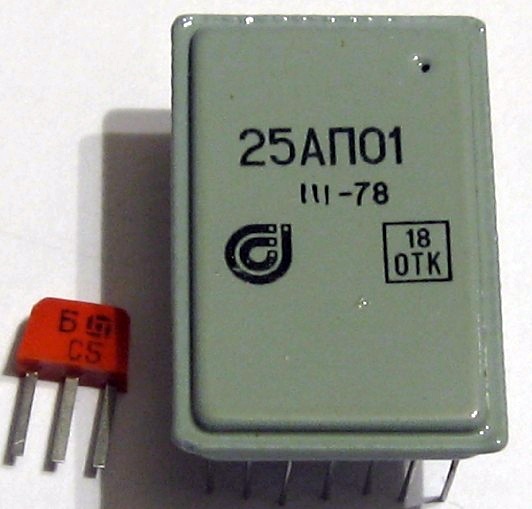

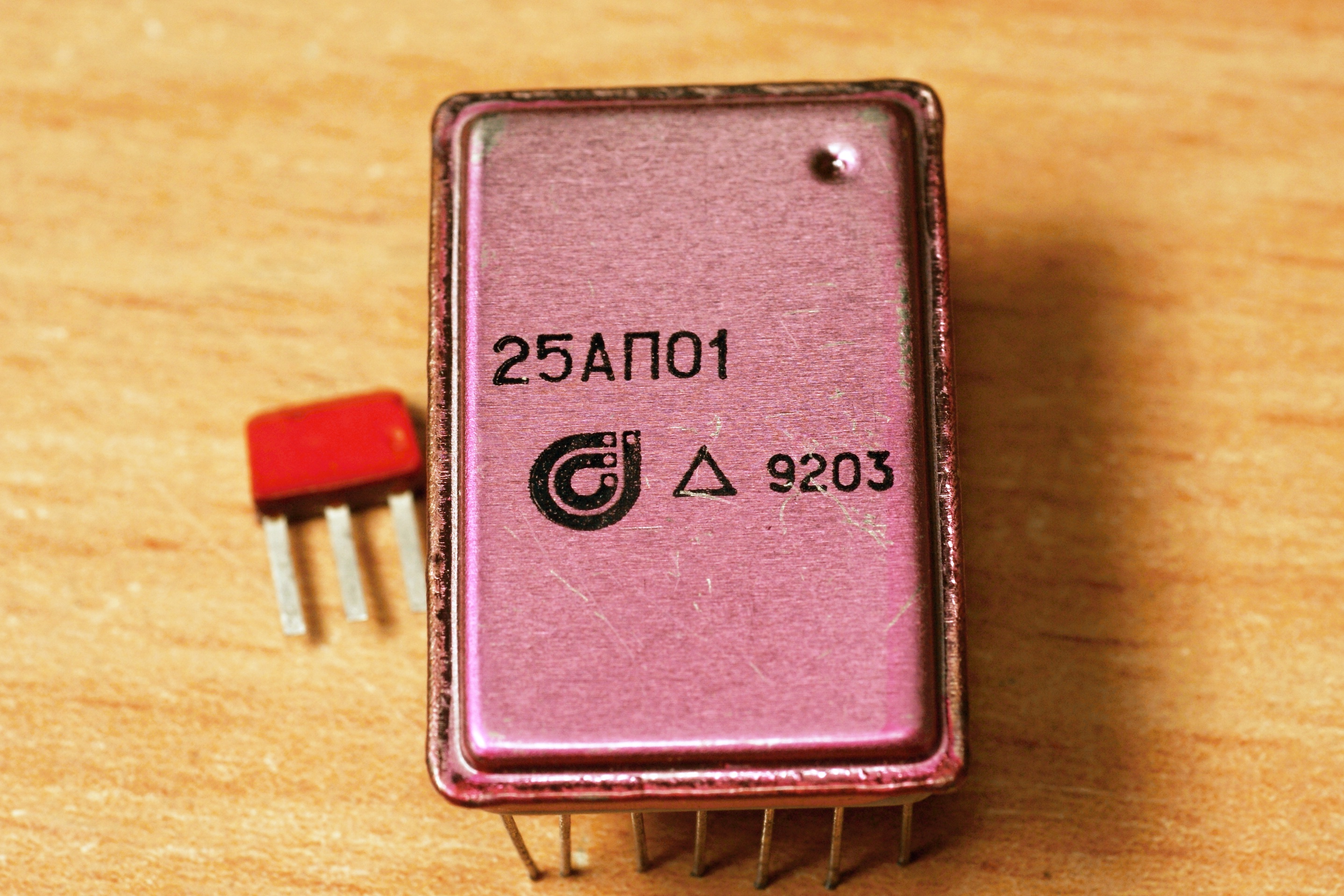

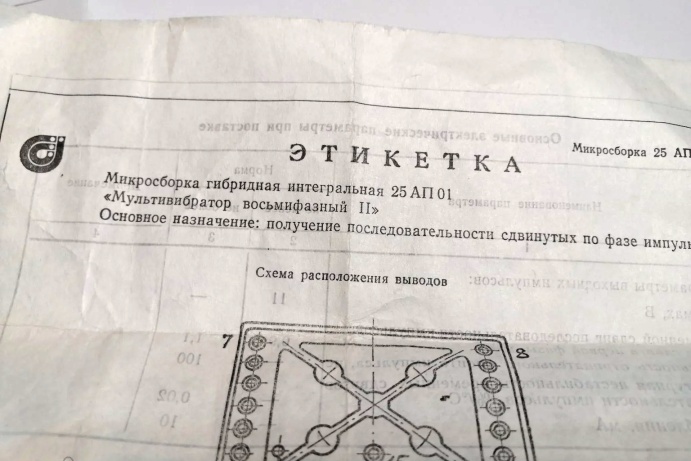

Восьмифазный мультивибратор (генератор импульсов). Применялся в передающей аппаратуре черно-белого и цветного телевидения.
Большое число входов и выходов, наличие динамической памяти, удобство управления генераторами позволили реализовать новые принципы построения телевизионных устройств. Для них характерно упрощение структурных схем и улучшение эксплуатационно-технических характеристик таких устройств телевизионной аппаратуры, как коммутаторы, синхронизаторы, формирователи телевизионных сигналов, различные цифровые устройства, при одновременном улучшении экономических показателей аппаратуры.

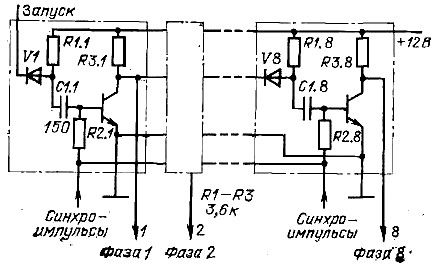

Принципиальная схема 25АП01 (R1=R2=R3=3,6кОм; С1=150 пф)
Микросборка 25АП01 служит для генерации сдвинутых по фазе импульсов и распределения их на восемь выходов. Мультивибратор работает в режиме внешнего запуска, синхронизируется короткими импульсами, частота которых обратна длительности импульсов на выходе каждого звена.
Разработана она была в 1977 году Ленинградским НИИ телевидения, серийное производство организовано на минском НПК "Сигнал".
![]() | Длительность выходных импульсов 1±0,1 мкс |
![]() | Длительность отрицательного фронта импульсов 100 нс |
![]() | Напряжение питания 12 В±5% |
![]() | Потребляемый ток 10 мА |
![]() | Температурная нестабильность длительности выходных импульсов 0,02%/К |
![]() | Гарантийная наработка 104 ч |
![]() | Температура окружающей среды от -30 до +60°С |
![]() | Относительная влажность воздуха до 98% |
![]() | Атмосферное давление от 0,7 до 300 кПа |
Справочные материалы публикуются с любезного разрешения Александра Перебаскина
Источники:
1. Специализированные микросборки передающей телевизионной аппаратуры. Техническое описание. Выпуск 2. Всесоюзный ордена Ленина Научно-исследовательский институт телевидения. 1983.
