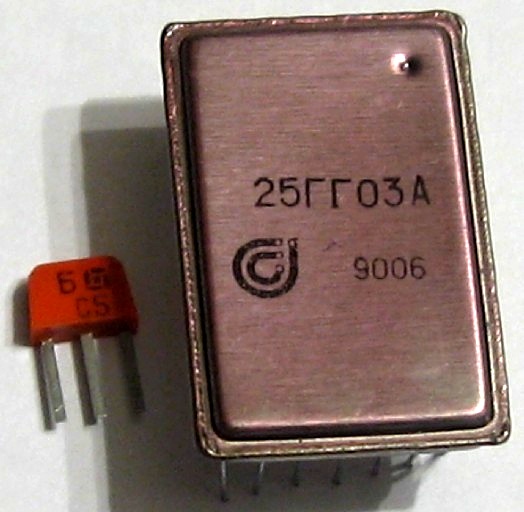

25ГГ03А

Назначение - формирователь импульсов считывания, для генерирования импульсных сигналов в устройствах синхронизации телевизионной аппаратуры, в том числе для формирования сигналов управления регистрами ПЗС-матриц.

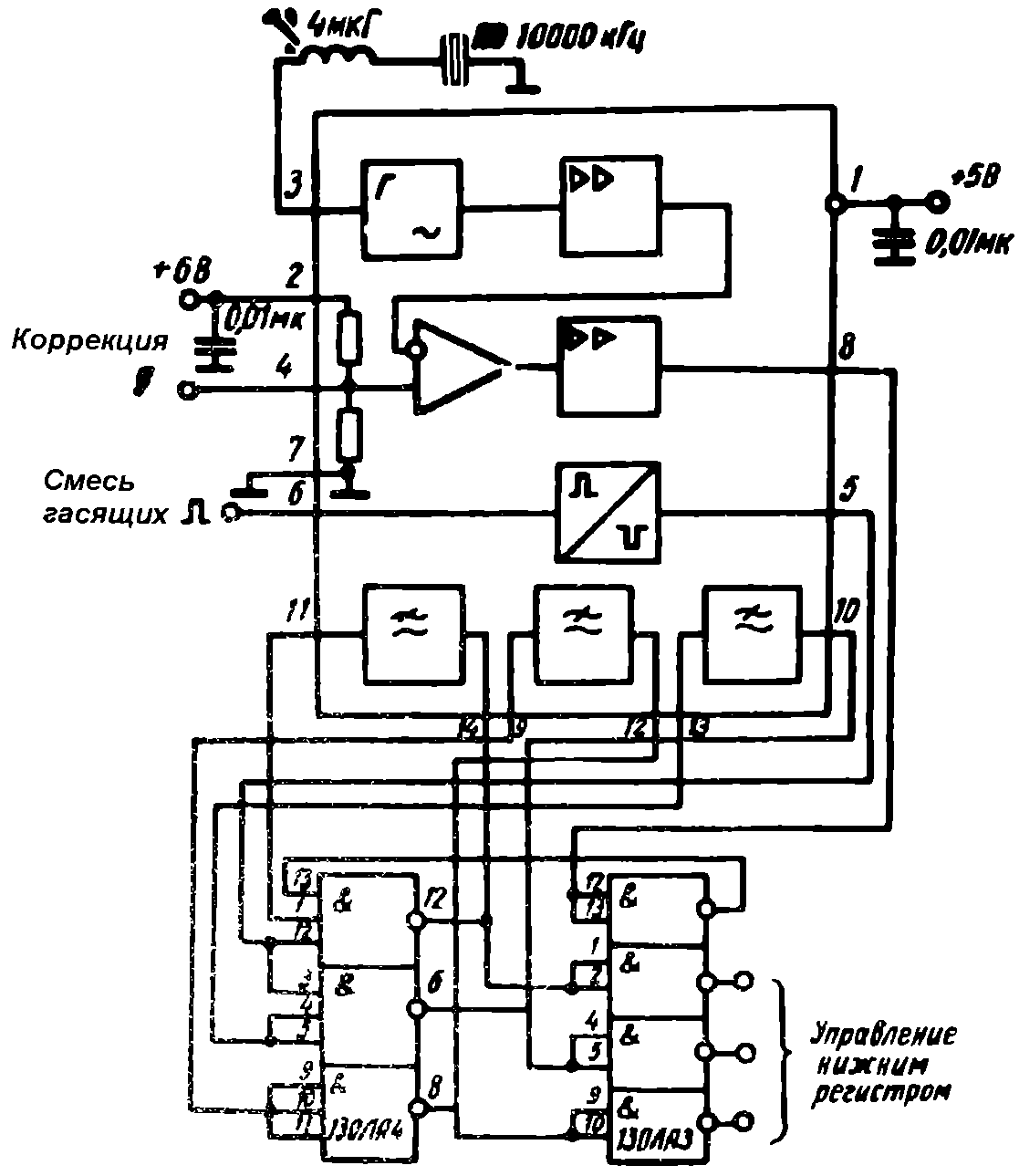

Схема микросборки состоит из генератора,частота которого может быть стабилизирована подключаемым извне кварцевым резонатором, эмиттерного повторителя и компаратора для формирования импульсов прямоугольной формы. Справочные данные на неё.

Производитель - "Сигнал", Минск.

Источники:

1. Специализированные микросборки передающей телевизионной аппаратуры. Техническое описание. Выпуск 2. Всесоюзный ордена Ленина Научно-исследовательский институт телевидения. 1983.
