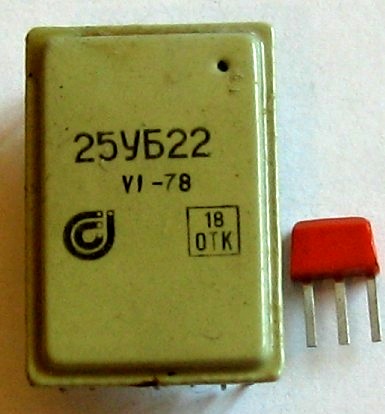

25УБ22

Назначение этой микросборки - дифференциальный усилитель видеосигнала, для применения в передающей телевизионной аппаратуре серии "Перспектива".

Усилитель построен на двух дифференциальных каскадах и эмиттерном повторителе. В дифференциальных каскадах применены бескорпусные высокочастотные транзисторные сборки парных транзисторов с согласованными параметрами - в первом каскаде сборка транзисторов npn-проводимости типа КТС395Б; во втором каскаде сборка транзисторов pnp-проводимости типа КТС394Б. Эмиттерный повторитель собран на высокочастотном транзисторе pnp-проводимости типа 2Т389.

Техническое описание на неё.

Разработка её была закончена в 1977 году Ленинградским НИИ телевидения, хотя встречаются и явно более ранние экземпляры. Серийное производство, после начального этапа в ЛНИИТ, организовано на минском НПК "Сигнал" (ПО "Горизонт").

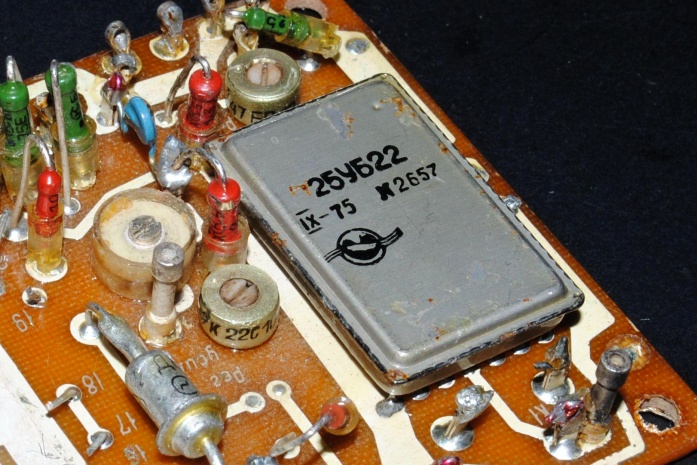

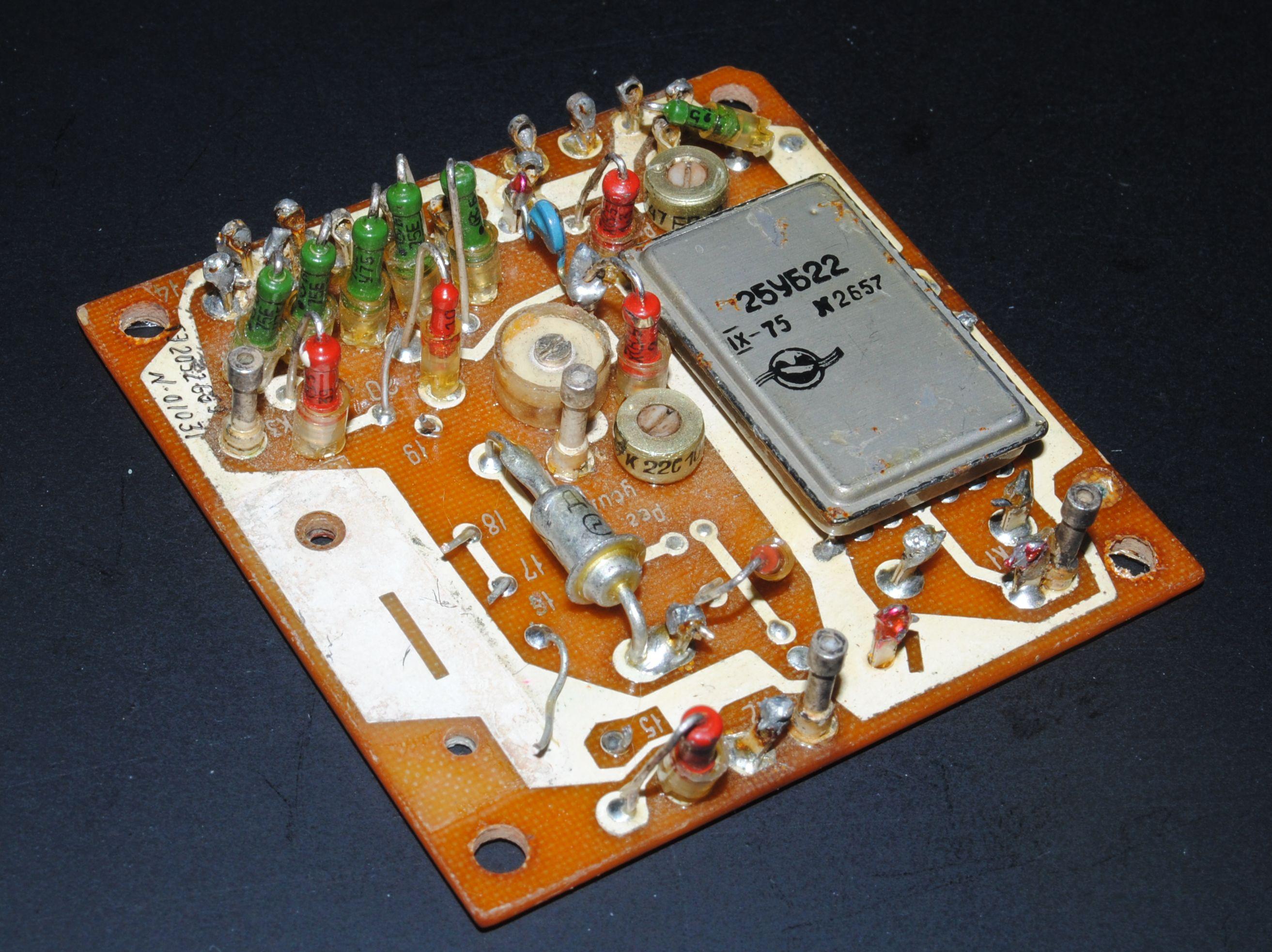

(фото с форума Портативное ретрорадио)

Источники:

1. Специализированные микросборки передающей телевизионной аппаратуры. Техническое описание. Выпуск 2. Всесоюзный ордена Ленина Научно-исследовательский институт телевидения. 1983.
