Назначение - межкаскадный усилитель видеосигнала, для применения в
передающей телевизионной аппаратуре серии "Перспектива".
Рабочий диапазон частот 1...10 МГц. Усилитель выполнен по схеме с непосредственной
связью и построен на двух дифференциальных каскадах и двух эмиттерных повторителях:
простом и сложном с последовательным управлением.
Первый дифференциальный каскад собран на транзисторах npn-проводимости типа КТ324Б,
второй дифференциальный каскад - на транзисторах pnp-проводимости типа КТ370А.
Первый эмиттерный повторитель собран на транзисторе 2Т389. Этот каскад служит
для получения низкоомного выходного сопротивления выходного каскада.
Выходной каскад собран на двух транзисторах npn-проводимости типа КТ369Б.
Техническое описание на неё.

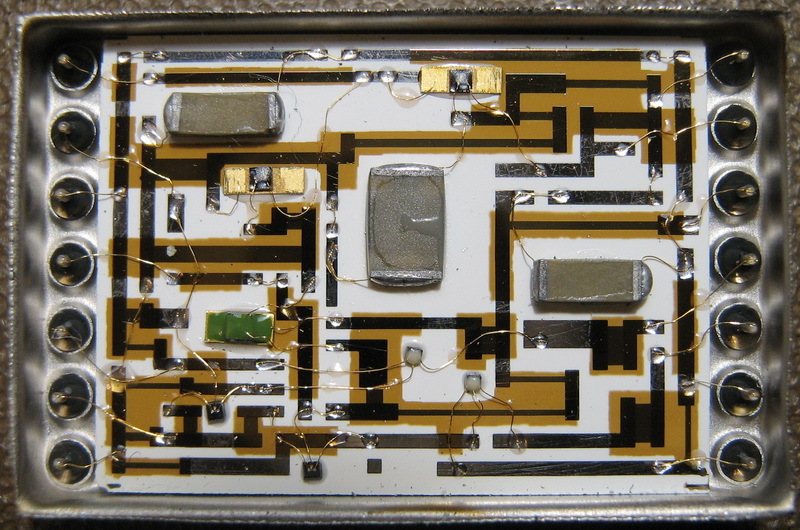

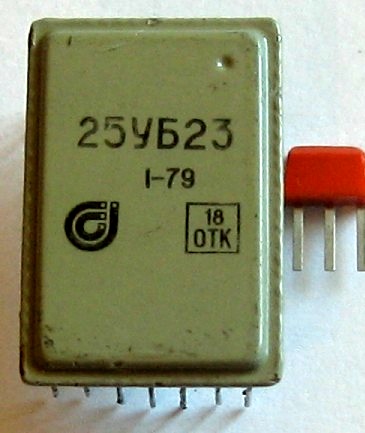

Разработана микросборка была в 1977 году Ленинградским НИИ телевидения, серийное производство организовано на минском НПК "Сигнал" (ПО "Горизонт").
(фото с форума "Портативного
ретрорадио")
Источники:
1. Специализированные микросборки передающей телевизионной аппаратуры. Техническое описание. Выпуск 2. Всесоюзный ордена Ленина Научно-исследовательский институт телевидения. 1983.
