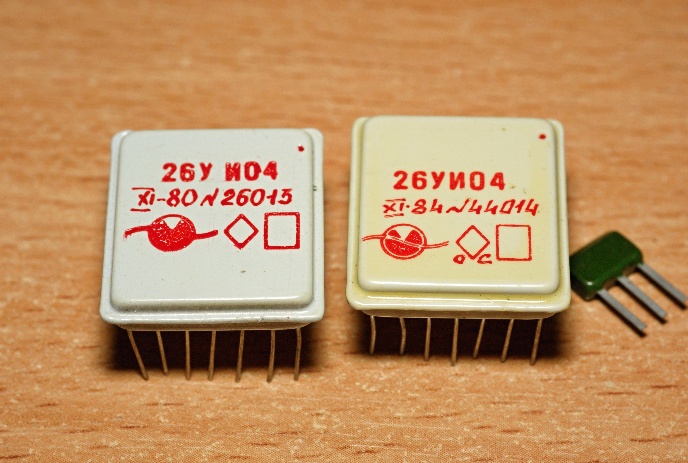

26УИ04

   Усилитель гасящих импульсов 26УИ04 предназначен для формирования кадрового гасящего импульса положительной полярности в блоках и узлах передающей телевизионной аппаратуре.

   Производитель - Ленинградский НИИ телевидения.

   Схема микросборки представляет собой ждущий мультивибратор, вырабатывающий импульс положительной полярности длительностью 1200 мкс в ответ на каждый поступающий на его вход кадровый синхронизирующий импульс. Размах выходного импульса при величине входного кадрового синхроимпульса 2 - 5 В составляет не менее 8 В.

   Справочные данные на него.

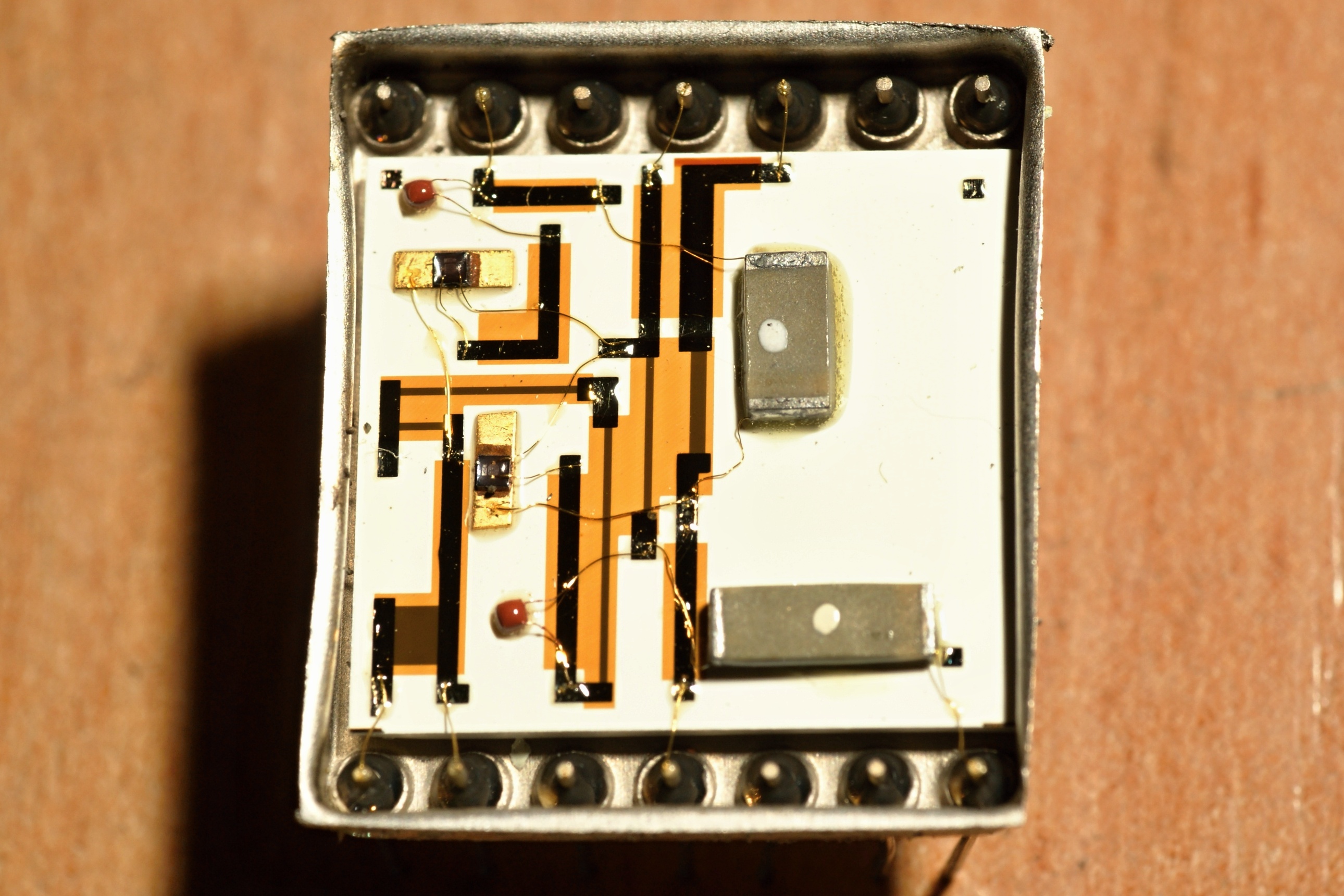

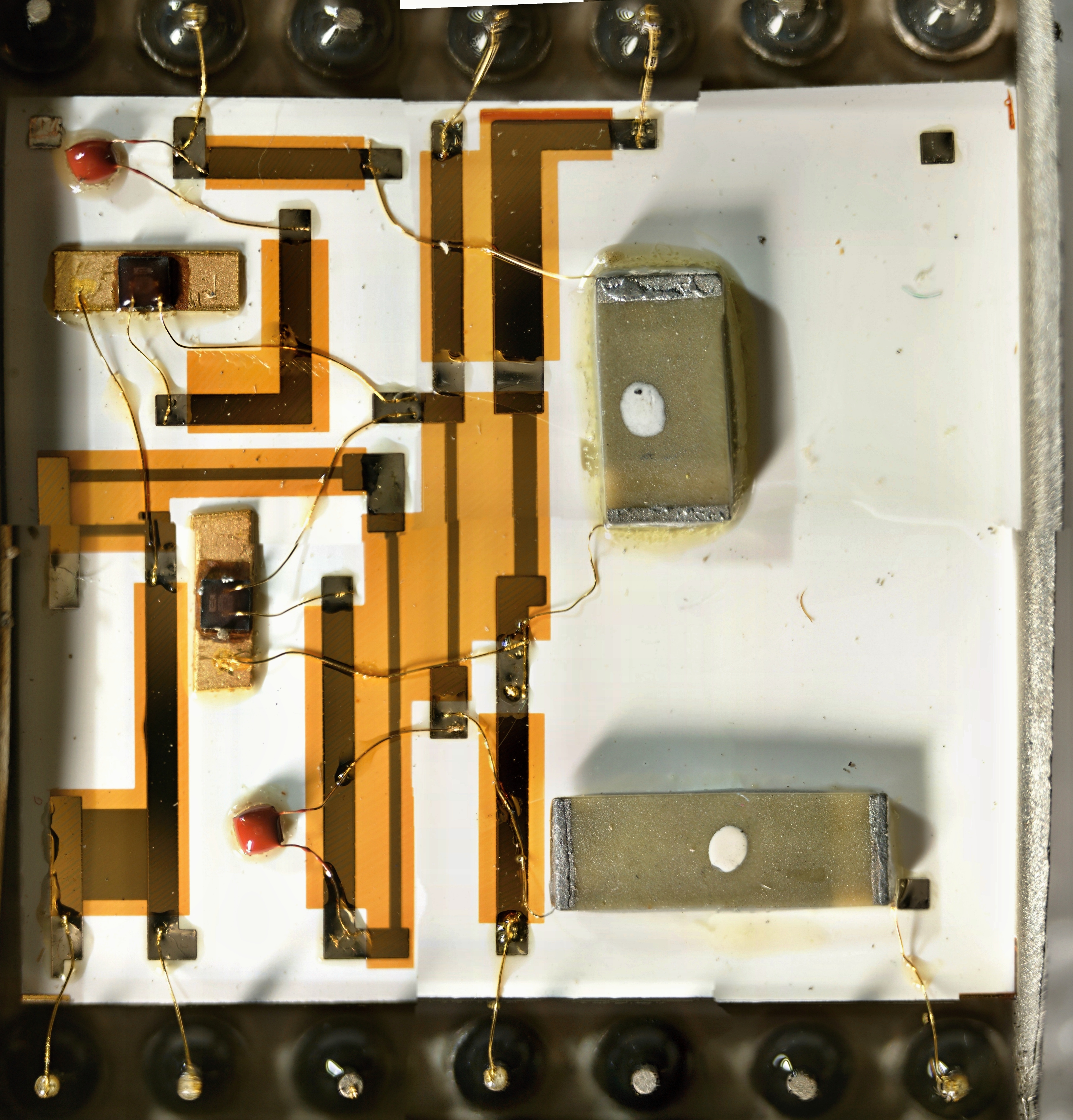

   В составе микросборки используются 10 бескорпусных элементов, в том числе конденсатор типа К10-9, транзисторы 2Т377Б1-2 и диод 2Д901А1.
