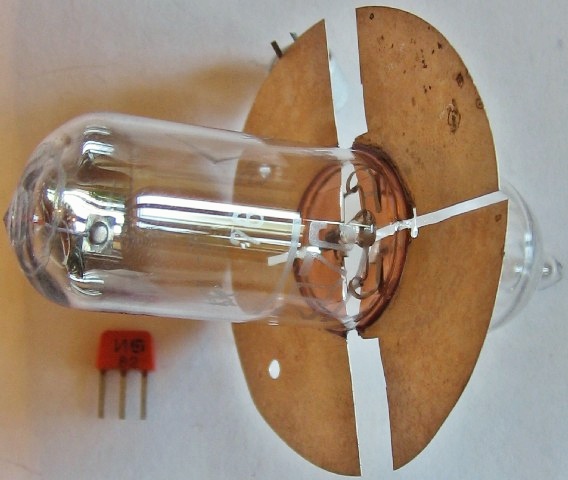

Более чем странная на вид лампа.
Шумовой
диод щелевой конструкции. Предназначен для работы в измерителях шума приемных
устройств в дециметровом диапазоне волн (9,09 - 12 см).

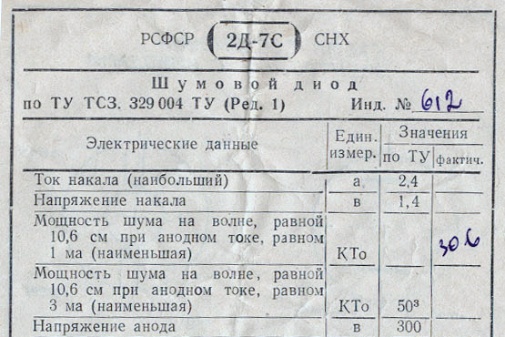

Данные из отраслевого каталога на него, в
версиях 1963 и 1969
годов. Интересно, что некоторые параметры в
них заметно отличаются, особенно накальные.
Разработана лампа была в НИИ-160 (ныне НПП "Исток), а серийный выпуск был организован на саратовском заводе "Тантал".
Имеет прямонакальный вольфрамовый катод (не оксидный). Редкость для современных ламп...

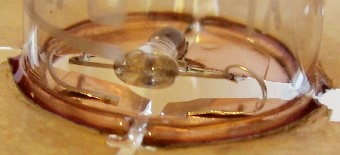

Конструкция весьма оригинальна, на мой взгляд. Диод собирается на медном диске, разрезанном на три сектора Т-образной щелью. С обеих сторон диска напаиваются стеклянные цилиндры, затягиваемые после монтажа анодно-катодного узла.
Газовый поглотитель размещается в
специальном отростке. Сборка анодно-катодного
узла проводится вне баллона лампы, после
чего он устанавливается внутри лампы и

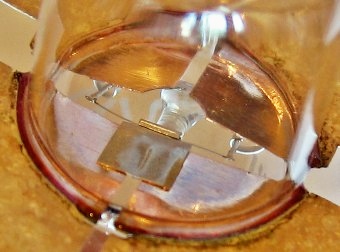

приваривается к медному диску: танталовый
анод (длина - 4 мм, внутренний диаметр - 0,6 мм,
рассеиваемая мощность - 6...10 Вт) при помощи
никелевого лепестка приваривается к
большому (анодному) сектору, а вольфрамовый
катод (диаметр 0,12мм, длина 11 мм) с одним из
малых (катодных) секторов скрепляется
жёстко, а к другому - для обеспечения
натяжения нити катода и подвода к нему тока
накала - прикрепляется через утолщённую
вольфрамовую стойку.
 | |
| |
| |
| |
| |
| |
| |
| |
|
Я сначала не мог разобраться где какой вывод. Почему их три, если это диод? к тому же сверху что-то вроде вывода, я поначалу думал что он обломан:

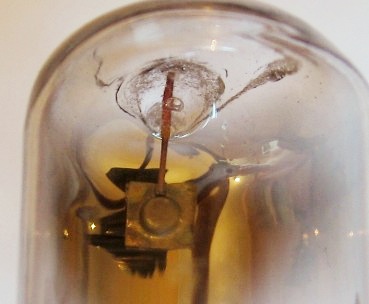

но оказалось что это идёт от геттера, и обломано у всех ламп. |
 |
