2N1305

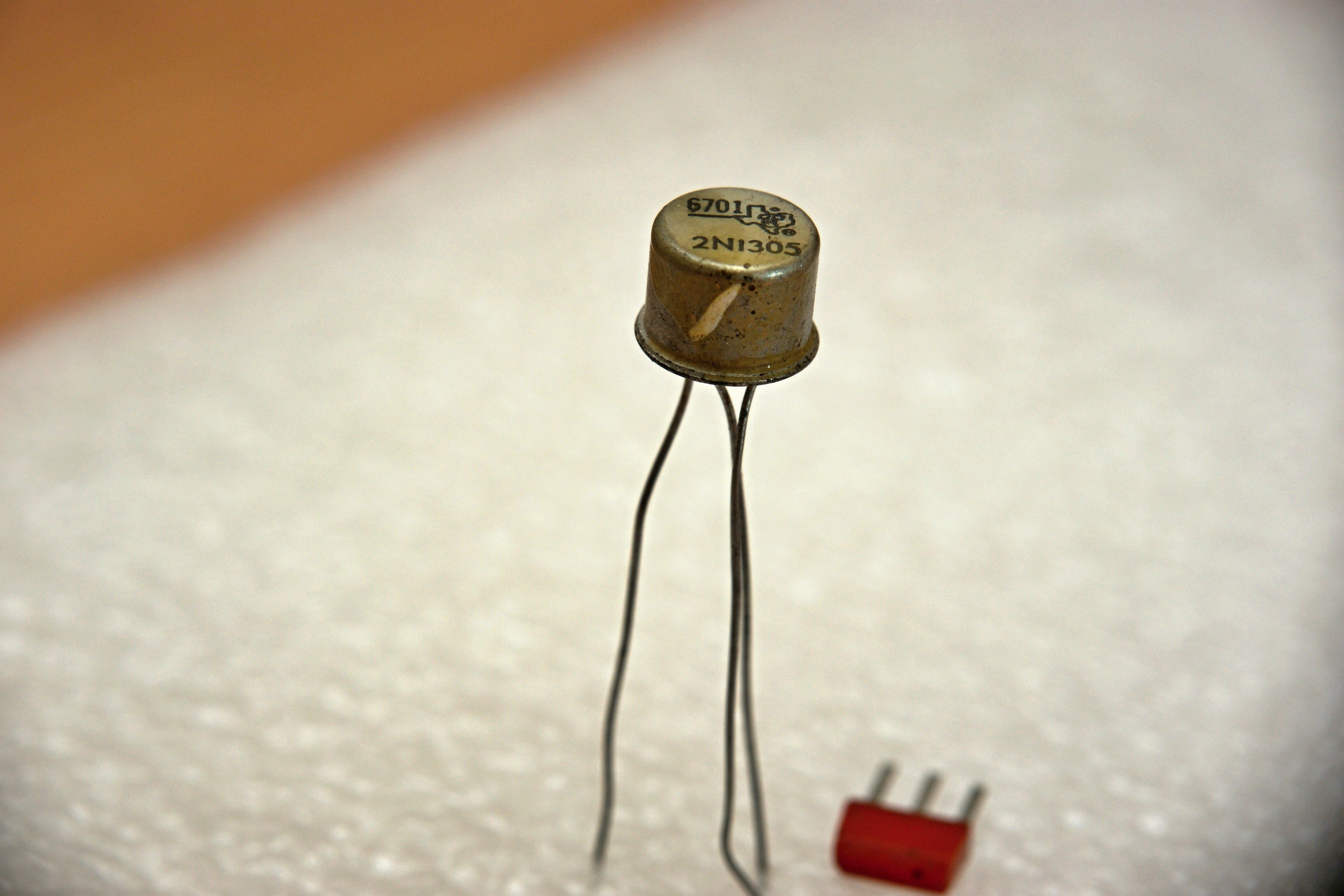

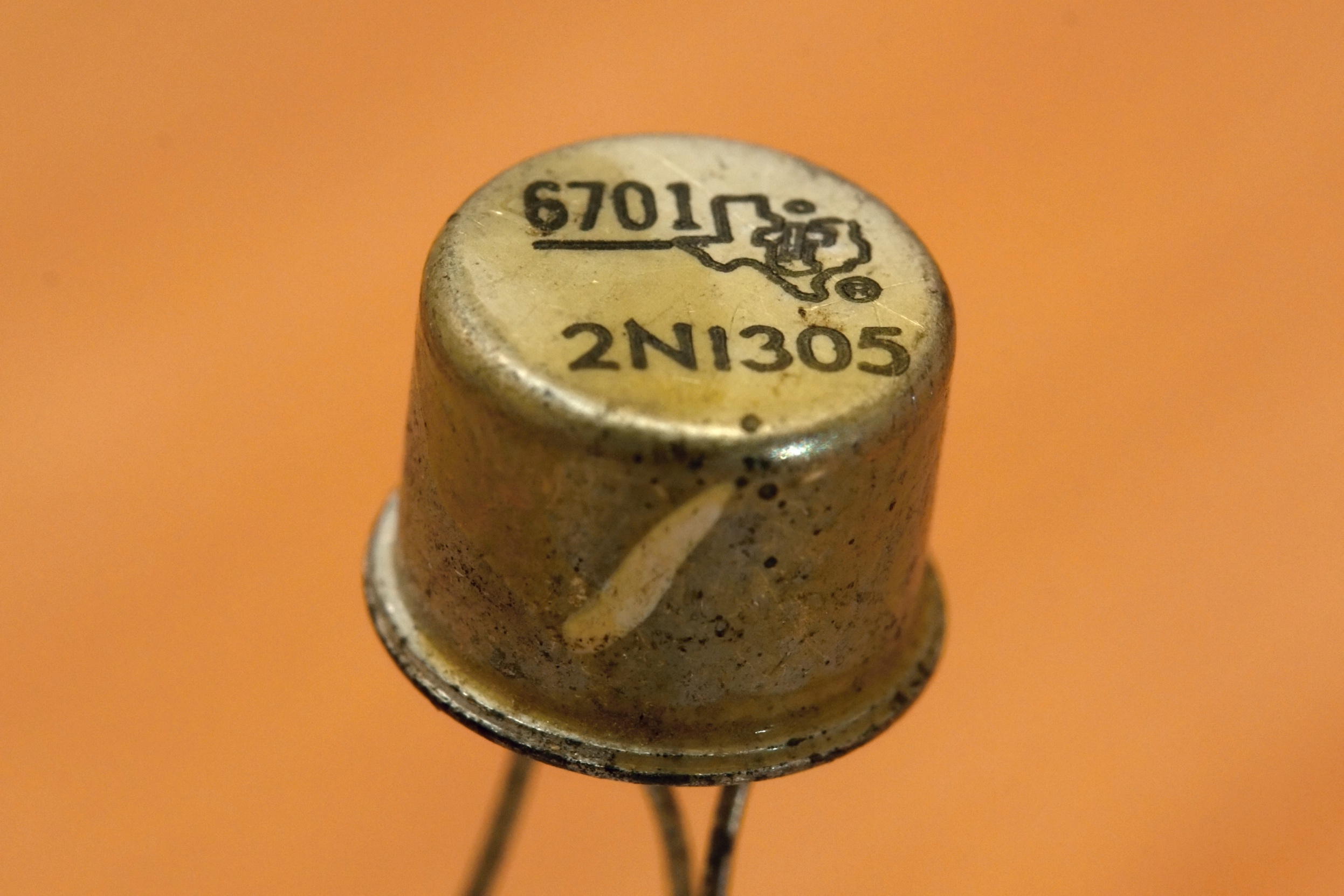

Старый, 60-х годов, маломощный германиевый p-n-p транзистор производства могучей Texas Instruments.

К его особенностям можно отнести разве лишь то, что он был предназначен для работы в ключевых (т.е. цифровых) схемах со средними скоростями переключения...

Электрические параметры

Максимальное падение напряжения в открытом состоянии - 0,2 В
Коэффициент передачи тока - 40-200
Максимальное напряжение коллектор-эмиттер - 30 В
Максимальный ток коллектора - 300 мА
Рассеиваемая мощность - 150 мВт

Подробнее можно посмотреть здесь.

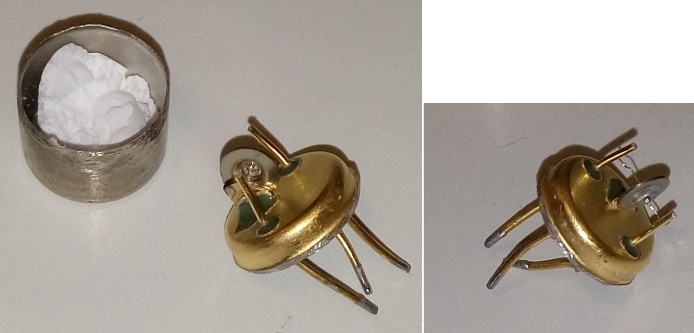

Внутри он столь же древний, как и снаружи ;))


(фото Александра Назаренко)

Источники:

1. GE. Transistor manual. 1964.
2. RCA Transistor manual. 1964.
3. А. Родин. Справочник по зарубежным транзисторам. - "Солон", Москва, 1998 (Серия "Ремонт", выпуск 21).
4. Петухов. В.М. Зарубежные транзисторы и их аналоги. Справочник-каталог. В пяти томах. Т.1 - М.: ИП РадиоСофт, 1998.
