2N1358

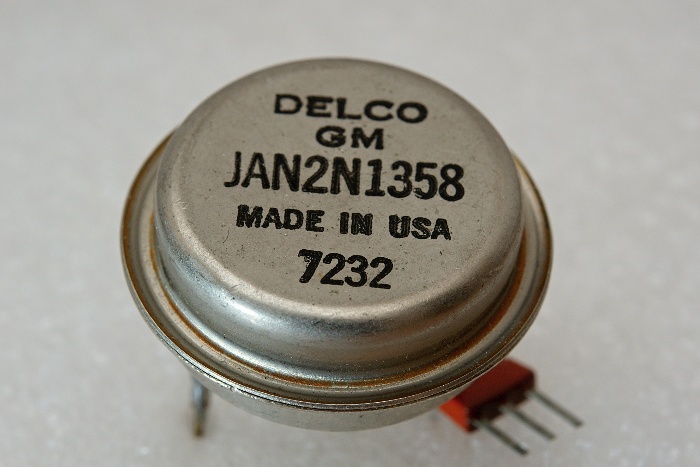

Довольно примечательный старый мощный германиевый p-n-p транзистор производства Delco Electronics (одно из подразделений GM, причем на транзисторе указаны обе марки).

Он довольно массово производился различными фирмами, помимо GM, к примеру RCA и Central Semiconductor. Транзистор использовался в самых разнообразных ключевых и усилительных схемах промышленной и военной техники. Основные области применения - силовая коммутация, регуляторы тока и напряжения, dc-dc конвертеры, инверторы, схемы управления реле и соленоидами и пр.; а также низкочастотные генераторы и аудио-усилители.

Префикс JAN обозначает один из уровней качества, соответствующий американскому стандарту MIL-PRF-19500. Этот стандарт определяет требования к военной технике и методы испытаний на соответствие этим требованиям, примерный аналог нашей системы стандартов "Мороз-5".

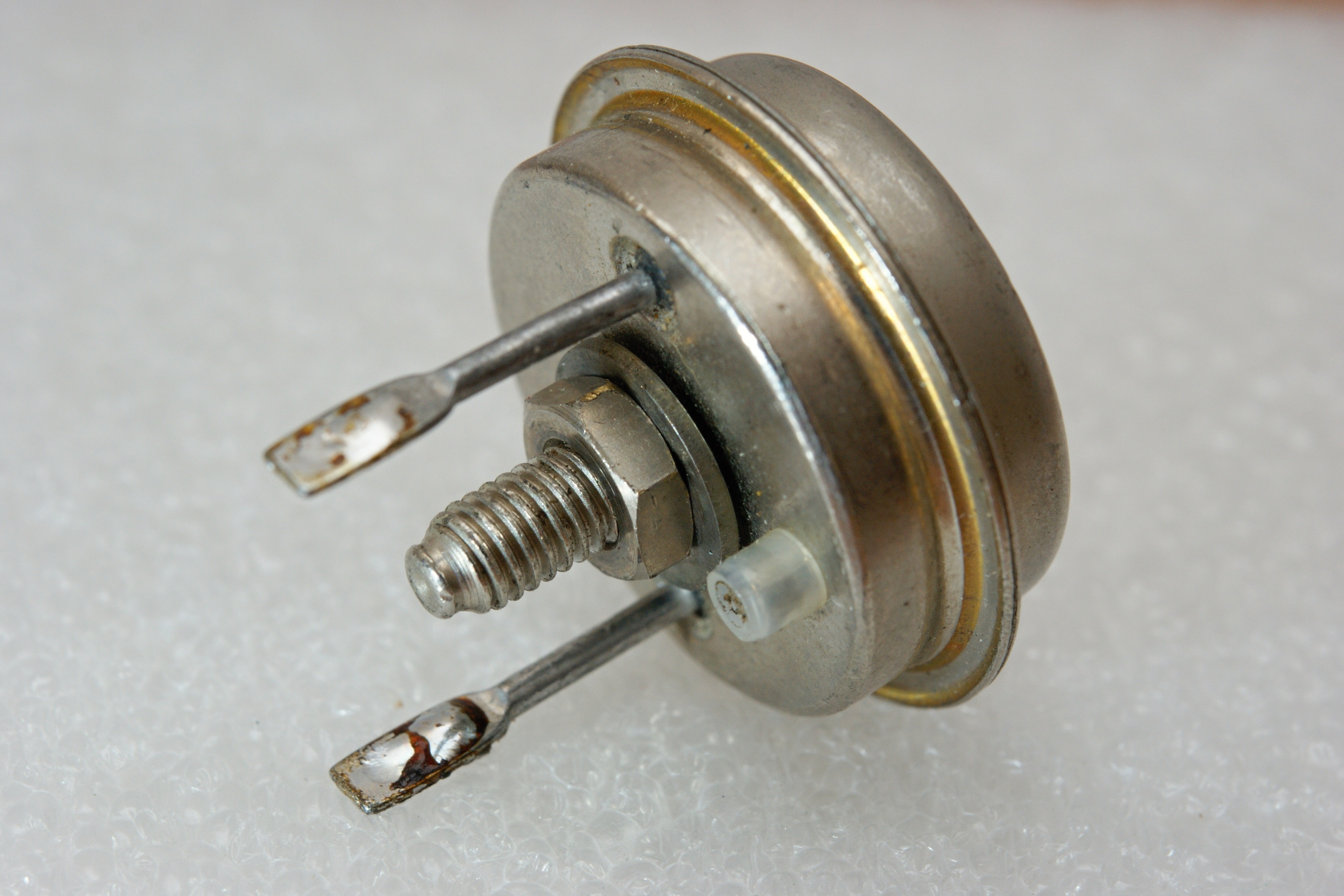

Самое любопытное в этом транзисторе - это, конечно, корпус TO-36:

Этот корпус предназначен для обеспечения удовлетворительной работы в экстремальных условиях окружающей среды - температуры, влаги и высоте; он имеет холодносварную конструкцию с винтовым присоединением к радиатору для работы с повышенной надежностью при тяжелых условиях.

Электрические параметры

Предельная частота усиления по току - 100 кГц
Минимальный коэффициент передачи тока - 40
Максимальное напряжение коллектор-эмиттер - 80 В
Максимальный ток коллектора - 15 А
Рассеиваемая мощность - 30 Вт
Обратный ток коллектора - не более 8 мА
Сопротивление коллектор-эмиттер в открытом состоянии - 58 мОм
Постоянная времени нарастания/спада - 15 мкс
Температурный коэффициент - 1,2°С/Вт

Подробнее можно посмотреть здесь.

Источники

1. RCA Transistor manual. 1964.
2. А. Родин. Справочник по зарубежным транзисторам. - "Солон", Москва, 1998 (Серия "Ремонт", выпуск 21).
