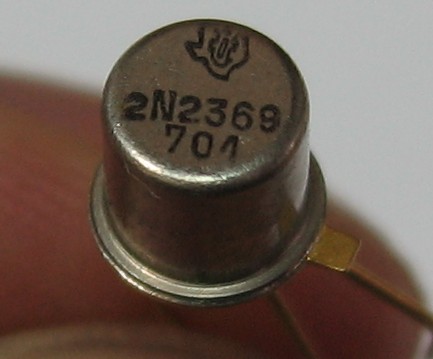

2N2369

Довольно обычный, но старый маломощный кремниевый быстродействующий ключевой n-p-n транзистор производства Texas Instruments. Справочные данные на него.

Электрические параметры

Коэффициент усиления h21Э - 40...120
Время включения - 15 нс
Напряжение коллектор-эмиттер в режиме насыщения - 0,25 В
Максимальное напряжение коллектор-эмиттер - 15 В
Максимальный импульсный ток коллектора - 500 мА
Максимальная рассеиваемая мощность - 1,2 Вт
Температура окружающей среды -65...+200 °С

Источники:

1. GE. Transistor manual. 1964.
2. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
3. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
