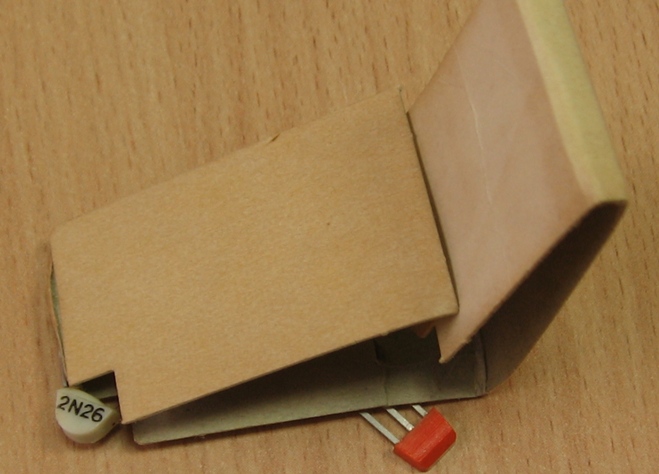

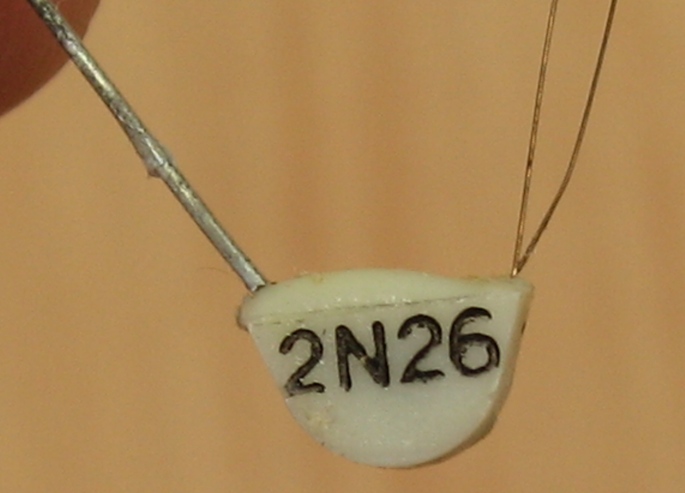

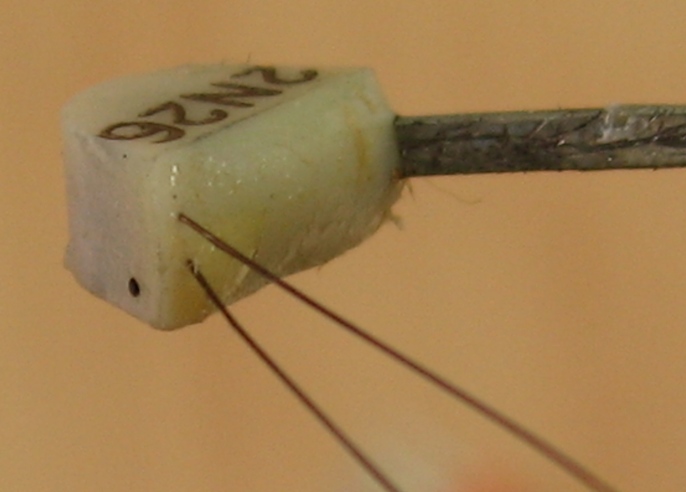

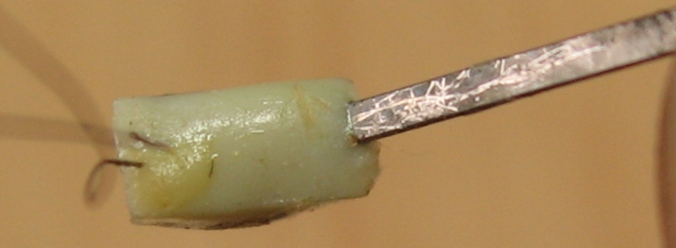

2N26

Маломощный германиевый точечный транзистор 1954 года, предназначен для работы в ключевом режиме. Основное применение - военное, а также для телефонных компаний.

Один из самых необычных транзисторов, встреченных мной. Судя по данным интернета, выпускала его фирма Bell Labs / Western Electric.

Электрические параметры

Максимальное напряжение коллектор-эмиттер - 40 В
Максимальное напряжение коллектор-база - 30 В
Максимальное напряжение база-эмиттер - 40 В
Максимальный ток коллектора - 0,7 мА
Максимальная рассеиваемая мощность - 90 мВт
Максимальная температура хранения +50...+65 °С

Источники:

1. Transistori. Sistema Pratico, Imola (Bologna).
